PLZ-05

PLZ-05
PLZ-05
PLZ-05
Классификация	САУ
Боевая масса, т	от 35 до 45
Экипаж, чел.	5 (PLZ-05); 4 (PLZ-04/04)
История
Производитель	Норинко
Годы разработки	1990-е
Годы производства	с 2005
Годы эксплуатации	с 2007
Основные операторы
Размеры
Длина корпуса, мм	11,60 м
Ширина, мм	3,38 м
Высота, мм	3,55 м
Бронирование
Тип брони	гомогенная стальная
Вооружение
Калибр и марка пушки	155-мм
Тип пушки	нарезная гаубица
Длина ствола, калибров	52 (PLZ-05 и PLZ-05A); 54 (PLZ-04)
Боекомплект пушки	30
Углы ВН, град.	−3…+65
Углы ГН, град.	360
Дальность стрельбы, км	Зависит от боеприпаса.; 20 (лазерное самонаведение) ; 39 (ERFB-BB); 53 (ERFB-BB-RA); 100 (WS-35)
Пулемёты	1 x 12,7-мм W85
Подвижность
Тип двигателя	Охлаждаемый дизель с турбонаддувом
Модель двигателя	8В150
Мощность двигателя, л. с.	800 (PLZ-05); 1000 (PLZ-05A)
Скорость по шоссе, км/ч	56 (PLZ-05) ; 65 (PLZ-05A)
Запас хода по шоссе, км	550 (PLZ-05) ; 450 (PLZ-05A)
Удельная мощность, л. с./т	14,9
Тип подвески	торсионная и гидропневматическая подвеска

PLZ-05
PLZ-05
PLZ-05
Классификация	САУ
Боевая масса, т	от 35 до 45
Экипаж, чел.	5 (PLZ-05); 4 (PLZ-04/04)
История
Производитель	Норинко
Годы разработки	1990-е
Годы производства	с 2005
Годы эксплуатации	с 2007
Основные операторы
Размеры
Длина корпуса, мм	11,60 м
Ширина, мм	3,38 м
Высота, мм	3,55 м
Бронирование
Тип брони	гомогенная стальная
Вооружение
Калибр и марка пушки	155-мм
Тип пушки	нарезная гаубица
Длина ствола, калибров	52 (PLZ-05 и PLZ-05A); 54 (PLZ-04)
Боекомплект пушки	30
Углы ВН, град.	−3…+65
Углы ГН, град.	360
Дальность стрельбы, км	Зависит от боеприпаса.; 20 (лазерное самонаведение) ; 39 (ERFB-BB); 53 (ERFB-BB-RA); 100 (WS-35)
Пулемёты	1 x 12,7-мм W85
Подвижность
Тип двигателя	Охлаждаемый дизель с турбонаддувом
Модель двигателя	8В150
Мощность двигателя, л. с.	800 (PLZ-05); 1000 (PLZ-05A)
Скорость по шоссе, км/ч	56 (PLZ-05) ; 65 (PLZ-05A)
Запас хода по шоссе, км	550 (PLZ-05) ; 450 (PLZ-05A)
Удельная мощность, л. с./т	14,9
Тип подвески	торсионная и гидропневматическая подвеска

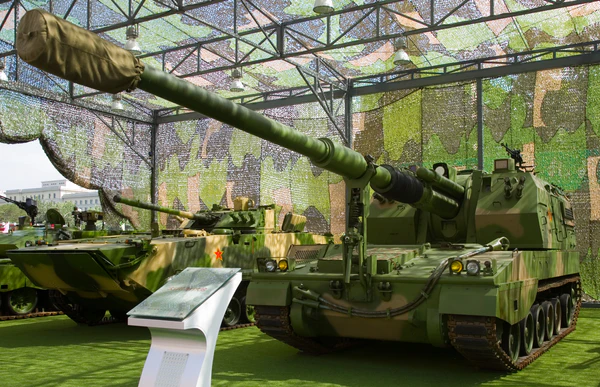

PLZ-05 — китайская самоходная артиллерийская установка (САУ) класса самоходных гаубиц, разработанная и производимая китайской компанией Norinco. В некоторых источниках называется Тип 05^[7].

Проектирование PLZ-05 началось в середине 1990-х годов, а в 2003 году был создан первый прототип^[8].

PLZ-05 является дальнейшим развитием САУ PLZ-45, которая была принята на вооружение НОАК в 1990-х годах и поставлялась на экспорт.

PLZ-05 имеет экипаж из пяти человек и оснащена полуавтоматом заряжания. На модификации PLZ-04 экипаж сокращён до четырёх человек^[3].

Башня САУ сварена из катаных броневых листов^[9]. На лобовой части башни установлены два четырёхствольных блока дымовых гранатомётов для создания дымовых завес. В кормовой части корпуса предусмотрен люк для экипажа, который может быть использован для пополнения боезапаса, во время подачи боеприпасов с грунта в систему заряжания.

PLZ-05 оснащена автоматической системой заряжания орудия, разработанной на основе российской САУ «Мста-С»^[10]. Скорострельность составляет 8-10 выстр./мин. для PLZ-05^[11] и PLZ-05A, очередь из 4-х выстрелов за 15 секунд для PLZ-05^[6]. Орудие гаубицы имеет калибр 155-мм, длину ствола 54 калибров для PLZ-04 и 52 калибров для PLZ-05 и PLZ-05A. Боекомплект орудия расположен в башне. Он состоит из 30 выстрелов калибра 155-мм и 500 патронов для 12,7-мм пулемёта.

Дальность выстрела 39 км. (боеприпасом ERFB-BB), 53 км. (боеприпасом ERFB-BB-RA), 100 км. (боеприпасом WS-35). Дальность стрельбы управляемыми артиллерийскими снарядами с лазерными наведением (копия российского «Краснополя») — 20 км.^[12]

PLZ-05 — экипаж составляет 5 человек, длина ствола составляет 52 калибра
PLZ-04 — длина ствола увеличена до 54 калибров^[13]
PLZ-04/04 — экипаж сокращен до 4 человек

Китай: 320 PLZ-05, по состоянию на начало 2022 года^[14].

Сравнительные ТТХ современных САУ на гусеничном шасси:

	2С19М2 «Мста-С»^[15]	M109A7^[16]	PzH 2000^[17]^[18]	AMX AuF1T^[19]^[20]	AS90 «Braveheart»^[21]^[22]

Внешний вид
Год принятия на вооружение	2012	2016	1998	1988	1998
Боевая масса, т	43,2	36,2	55	43	45
Экипаж	5	4	3+2	4	5
Бронирование	(15мм), противопульная, противоосколочная	катаная алюминиевая (32мм), противопульная, противоосколочная	сварная бронесталь(10-50мм), противопульная (лоб от 14,5мм), противоосколочная (от 152мм), противоминное бронирование днища, доп. ^{[сн 1]}
Автомат заряжания	полуавтоматический (автоматическая подача снарядов из боекомплекта)	полуавтоматический (автоматическая подача снарядов)	полуавтоматический (автоматическая подача снарядов из боекомплекта)
Максимальная скорострельность, выстр./мин	10	6	8-10	8	6
Максимальная скорострельность в режиме «Шквал огня»	нет	нет	3 выстрела по 3 сек.
Режим «Огневой шквал»(MRSI)^{[сн 2]}	нет	нет	5 снарядов на 17км
Время развертывания/ Время свертывания, сек.	н/д н/д	60 н/д	н/д н/д
Калибр пушки, мм	152	155	155	155	155
Длина ствола, калибров	47	39	52	39	52
Боекомплект орудия, выстрелов	50	39	60	42	48
Максимальная дальность стрельбы, км ОФС: АР ОФС: АР ОФС XM982 Excalibur: АР ОФС V-LAP^{[сн 3]}:	24,7 29 н/д н/д	22 30 40 н/д	30-36 40–47 ^{[сн 4]} 48 67, 80 ^{[сн 5]}	23 28 Н Н	30 40 Н Н
Мощность двигателя, л. с.	780	675	986	720	660
Удельная мощность, л. с./т	18	18,6	17,9
Максимальная скорость, км/ч	60	61	60	60	53
Запас хода по шоссе, км	600	300	420	450	420
Стоимость, млн. $	н/д	~9.1(24 марта 2020)	18,5(8 апреля 2022)

	Пальмария^[23]	K9A1 Thunder^[24]^[25]	SSPH Primus^[26]	PLZ-45^[27]	PLZ-05A^[28]^[29]	Тип 99^[30]
Внешний вид
Год принятия на вооружение	1982	2018	2002	1997	н/д	1999
Боевая масса, т	46	47	28,3	43	43	40
Экипаж	5	5	4	5	5 ^{[сн 6]}	4
Бронирование	катаная стальная и алюминиевая, противопульная, противоосколочная	сварная бронесталь MIL-12560H, противопульная (от 14,5мм), противоосколочная (от 152мм), боекомплект отделен сдвижными дверями			катаная цельносварная бронесталь, противопульная (лоб от 14,5мм), противоосколочная, внутренняя кевларовая обшивка против осколков
Автомат заряжания	автоматическая подача снарядов	полуавтоматический			полуавтоматический (автоматическая подача снарядов из боекомплекта)
Максимальная скорострельность, выстр./мин	10	6-8	8-10	8	8-10
Максимальная скорострельность в режиме «Шквал огня»	3 выстрела по 4,3 сек.	3 выстрела по 5 сек.			4 выстрела по 3,8 сек.
Режим «Огневой шквал»(MRSI)^{[сн 7]}	нет	"несколько"			4
Время развертывания/ Время свертывания, сек.	н/д н/д	60 30			н/д н/д
Калибр пушки, мм	155	155	155	155	155	155
Длина ствола, калибров	41	52	39	45	52	52
Боекомплект пушки, выстрелов	30	48	26	30	30	30
Максимальная дальность стрельбы, км ОФС: АР ОФС: АР ОФС XM982 Excalibur: АР ОФС V-LAP^{[сн 8]}:	24,7 30 н/д н/д	40 54 н/д н/д	19 30 Н Н	24 39 Н Н	40 53 н/д н/д	30 38 Н Н
Мощность двигателя, л. с.	750	1000	550	520	1000	600
Удельная мощность, л. с./т	16,3	21,3			23,3
Максимальная скорость, км/ч	60	67	50	55	65	60
Запас хода по шоссе, км	500	480	350	550	450	300
Стоимость, млн. $	н/д	3			н/д
