SADARM (боеприпас)

SADARM (англ. Sens and Destroy Armor Munitionанг) — самонаводящиеся артиллерийские боеприпасы, имеющие боевые элементы (суббоеприпасы) предназначенные для поражения бронированной техники, самоходных артиллерийских систем и другого вооружения противника[1].

Боеприпасы разрабатывались в рамках американской программы вооружений SADARM.

Главной особенностью таких боевых элементов является их способность автономно обнаруживать и ликвидировать бронированные объекты, что позволяет классифицировать их как «интеллектуальные боеприпасы». Боевые элементы, размещённые внутри артиллерийских или реактивных снарядов-носителей, предназначены для поражения бронированных целей с использованием тактики «Top Attack» – атаки сверху, осуществляемой с закрытых огневых позиций[2].

Общие сведения
Самонаводящийся артиллерийский боеприпас SADARM
Страна  США
История службы
Статус 1960-2000 годы

История

Разработка боеприпасов SADARM началась в начале 1960-х годов в рамках программы создания высокоточных боевых элементов. Изначально в качестве платформы для суббоеприпаса планировалось использовать 203-мм снаряд M509, известный как «Улучшенный обычный боеприпас»[3].

Независимые разработки нескольких прототипов боевых элементов для артиллерийских снарядов велись компаниями Honeywell, Aerojet Electro Systems и Avco Systems Division. Изначально, калибр снарядов составлял 203-мм, но впоследствии были разработаны варианты калибров 155-мм, а также боеголовки для ракет калибра 227-мм, используемых в системах залпового огня MLRS.

Первые результаты были продемонстрированы к концу 1970-х годов. К 1983 году проект претерпел изменения. В качестве носителя был избран снаряд калибра 155-мм, а его предназначение было уточнено, как уничтожение самоходных гаубиц и другой легкобронированной техники. После уточнения проекта в 1986 году, область его применения была расширена, включив суббоеприпасы большего размера, предназначенные для ракет реактивной системы залпового огня M270. В 1989 году были проведены успешные боевые стрельбы, а начало серийного производства было намечено на 1994 год. Однако, предварительные образцы, испытанные в 1993 году, показали неудовлетворительные результаты: лишь 9 из 42 суббоеприпасов поразили цели. После внесения корректировок, последующие испытания продемонстрировали улучшение результатов – 11 попаданий из 13 суббоеприпасов.

В 1995 году Вооружённые силы США заключили с компанией Aerojet контракт на 30 миллионов долларов для подготовки к выпуску и ограниченного производства 155-мм снарядов M898 SADARM. В марте и апреле 1996 года Сухопутные войска США провела испытания на полигоне Юма.  Было зафиксировано 8 попаданий из 9 снарядов (18 суббоеприпасов), выпущенных на расстояние 18 км, что близко к расчётному результату.

В течение двух лет (1995-1997 годы) Aerojet, в сотрудничестве с Alliant Techsystems Inc., изготовила 110 таких снарядов, затратив 10,9 миллиона долларов. Однако финансирование разработки 227-мм реактивного снаряда MLRS SADARM было прекращено правительством США в 1998 году.

Испытания 1998 года с максимальной дальностью и мощным метательным зарядом выявили разрушение самонаводящихся боевых элементов SADARM.

Дальнейшие испытания обнаружили ненадёжность срабатывания самонаводящихся боевых элементов SADARM, что привело к прекращению финансирования программы M898 SADARM в 2001 году из-за недостаточной надёжности.

В ходе операции в Ираке (2003 год) Сухопутные войска США разместили в Кувейте около 300 снарядов M898 SADARM, из которых 121 был использован в боях. Результаты применения остались не опубликованными.  После окончания операции против Ирака (2003 год), был сделан вывод о том, что при дальности стрельбы свыше 30 км, вероятность большого рассеивания поражающих элементов увеличивается. С целью повышения точности стрельбы был сделан вывод о необходимости коррекции траектории полёта боеприпасов. Поэтому командование Сухопутных войск США решило, главным управляемым артиллерийским боеприпасом, сделать 155-мм высокоточный кумулятивно-фугасный управляемый снаряд Copperhead[4].

Финансирование проекта

Общая стоимость разработки и производства боеприпасов SADARM с 1977 по 2000 год составила 1 347,8 миллиона долларов, из которых 1 032 миллиона долларов было потрачено на научно-исследовательские и опытно-конструкторские работы (1977-2000 годы), а 315,8 миллиона долларов - на производство (1995-2000 годы)[1].

Расчётная стоимость одного снаряда в ценах 2002 года составляла:

  • 155-мм M898 SADARM – 36 миллионов долларов;
  • 227-мм MLRS SADARM – 168 миллионов долларов.

В общей сложности всего было выпущено 836 снарядов, большинство из которых были израсходованы в ходе различных эксплуатационных испытаний. В связи с тем, что основной противник СССР распался, программа SADARM была прекращена и законсервирована с возможностью полномасштабного производства.

Применение боеприпасов SADARM

В ходе операции в Ираке (2003 год) Сухопутные войска США имели в своём распоряжении свыше 300 единиц снарядов XM898 SADARM. Из них в бою был задействован 121 снаряд, результативность которых оказалась невысокой: 108 поражающих элементов (216 боевых элементов) уничтожили лишь 48 единиц бронетехники на дистанциях от 10 до 15 км[5]. Следовательно, при идеальных условиях и отсутствии помех, вероятность поражения одной цели одним боевым элементом XM898 SADARM составляла в среднем около 0,22. Начиная с 2023 года, ограниченная партия снарядов SADARM была поставлена на Украину.

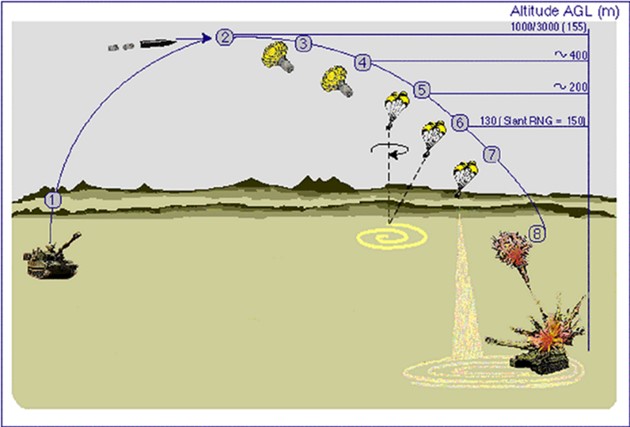

Применение боеприпаса SADARM 1. Выстрел; 2. Раскрытие снаряда; 3. Замедление-измерение высоты; 4. Раскрытие парашюта; 5. Активация обработки данных сенсором; 6. Начало поиска и активация стрельбы; 7. Сканирование для обнаружения; 8. Подтверждение поражения.

Эффективное использование боеприпасов с самонаводящимися боевыми элементами SADARM достигается благодаря передовым системам обнаружения целей и контроля артиллерийского огня. Для обычной и реактивной артиллерии возможно применение следующего оборудования:

Состав боеприпаса SADARM

К носителям самонаводящихся боевых элементов SADARM относятся[1]:

  • 155-мм кассетный артиллерийский снаряд M898 SADARM (фирмы Aerojet Electronics Systems);
  • 227-мм кассетный реактивный снаряд MLRS SADARM (фирм Lockheed Martin Missile and Fire Control (LMMFC) и Aerojet Electronics Systems).

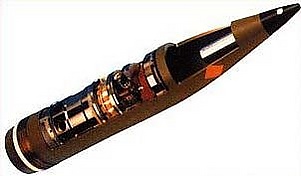

155-мм снаряд M898 SADARM

155-мм снаряд M898 SADARM содержит[4]:

  • корпус;
  • два самонаводящихся боевых элемента SADARM;
  • устройство выброса самонаводящихся боевых элемента;
  • дистанционный взрыватель;
  • отделяемую донную часть.

Технические характеристики снаряда M898:

  • вес – 44 кг;
  • длина – 805 мм;
  • калибр – 155-мм;
  • дальность стрельбы (из гаубицы M109A6) – 22 500 м.

Самонаводящийся боевой элемента SADARM (суббоеприпас):

  • вес – 11,77 кг;
  • боеголовка – 1,5 кг (LX-14);
  • длина – 204,4 мм;
  • диаметр – 147 мм;
  • скорость спуска – 17 м/с;
  • скорость сканирования – 456 об/мин.

227-мм реактивный снаряд MLRS SADARM

227-мм реактивный снаряд MLRS SADARM состоит из[1]:

  • корпуса;
  • шести самонаводящихся боевых элементов SADARM массой по 14,5 кг каждый;
  • устройства выброса самонаводящихся боевых элементов;
  • дистанционного взрывателя;
  • РДТТ.

Самонаводящиеся боевые элементы

Самонаводящиеся боевые элементы, имеют[2]:

  • боевую часть типа «ударное ядро»;
  • многоканальный датчик цели, состоящий из пассивного инфракрасного и активно-пассивного радиолокационного (миллиметрового диапазона) каналов.

Радиолокационный канал также функционирует, как высотомер.

Электроника боевого элемента SADARM в самонаводящихся боевых элементах, заключена в герметичный корпус из литой пластмассы. Инфракрасный сенсор, расположенный сбоку, оснащён откидным зеркалом. Радиолокационный датчик функционирует в двухмиллиметровых диапазонах, используя полосковую антенну, размещённую на торце элемента. Радиолокационный датчик служит не только для обнаружения цели, но и как радиовысотомер.

SADARM содержит проникающий элемент ударного ядра, формирующийся при детонации. Оболочка заряда взрывчатого вещества изготовлена из обедненного урана. Проникающий элемент разгоняется до 2440 м/с при взрыве, с максимальной дальностью поражения 150 м и пробивает броню толщиной до 100 мм.

Аэродинамическое тормозное устройство, представляющее собой надувной элемент, замедляет и стабилизирует полёт самонаводящегося боевого элемента после выброса из снаряда, подготавливая раскрытие парашюта. Парашют с ленточными стропами обеспечивает снижение модуля со скоростью не более 15 м/с и углом отклонения от вертикали в 25-30 градусов, удерживая его продольную ось под углом 30″ к вертикали.

В модернизированных версиях боеприпасов, боевые элементы дополнительно оснащены детекторами инфракрасного излучения, которые увеличивают надёжность действия системы поражения при плохих погодных условиях и наличии радиолокационных помех.

Принцип действия снаряда

Стрельба боеприпасами SADARM происходит так же, как и стандартными боеприпасами. Перед выстрелом снаряда-носителя осуществляется настройка часового взрывателя, в зависимости от расстояния до цели[1].

Снаряд запускается в зону предполагаемого нахождения бронированной техники. На высоте приблизительно 750 метров происходит раскрытие корпуса, и кассетные элементы выбрасываются через донную часть. Тормозное устройство уменьшает угловую скорость вращения элемента, после чего активируется ленточный парашют. В процессе спуска самонаводящийся боевой элемент, датчик цели сканирует окружающую местность по спиралевидной траектории. При обнаружении цели в зоне действия датчика, боеприпас активируется на высоте 150-200 метров, микропроцессор определяет координаты цели и инициирует взрыв боевой части. При начальной высоте 150 метров площадь обзора составляет 18 000 квадратных метров.

Аналогичные боеприпасы

Аналогичные боеприпасы на вооружение других государств[5]:

SMArt 155

155-мм кассетный боеприпас SMArt-155 (нем. Suchzunder-Munition fur die Artillerie-155), а также его самонаводящийся боевой элемент были созданы в Германии группой компаний GIWS (в которую входят «Diehl» и «Rheinmetall»).

Боевой элемент SMArt-155 для самонаведения оснащён тремя сенсорами обнаружения целей:

  • миниатюрной активной радиолокационной системой;
  • миниатюрной пассивной радиолокационной системой;
  • инфракрасным детектором.

Сенсоры работают параллельно, формируя комплексное представление о цели. Для повышения надёжности сигналы с сенсоров обрабатываются процессором с использованием двух специализированных алгоритмов сканирования, что предотвращает реакцию боевого элемента на ложные цели. Активный и пассивный радиолокаторы миллиметрового диапазона создают дополнительный канал самонаведения, чувствительный к металлической поверхности целей и железобетонным конструкциям. Первая экспериментальная партия новых боеприпасов была произведена в начале 1999 года, а решение о переходе к серийному производству было принято в августе того же года. В первую очередь SMArt-155 поступает в артиллерийские подразделения, использующие 155-мм самоходные гаубицы PzH-2000 (L52), что обеспечивает дальность стрельбы до 28 км.

BONUS с Bofors/Nexter 155

155-мм кассетный боеприпас BONUS с донным газогенератором, несущий два самонаводящихся боевых элемента для борьбы с бронированными целями на средних дистанциях[5]. Совместная разработка шведской компании Bofors и французской компании Nexter. Снаряд соответствует стандарту НАТО и по баллистическим характеристикам сходен со снарядом SADARM. Перед выстрелом взрыватель снаряда программируется на предварительно рассчитанное время подрыва. После выстрела по истечении заданного времени взрыватель срабатывает, инициируя вышибной заряд, который на высоте от 800 до 2 200 м над районом цели выбрасывает контейнеры с самонаводящимися боевыми элементами из корпуса снаряда. Контейнеры имеют разворачивающиеся стабилизаторы, с помощью которых уменьшается скорость вращения самонаводящихся боевых элементов и обеспечивается правильная ориентация относительно поверхности Земли. Этот процесс занимает семь секунд. Затем самонаводящиеся боевые элементы выбрасываются из контейнеров, раскрывают винглеты, выдвигают блок датчиков поиска цели, и активируют батарею, запуская электронику. Через 14 секунд после выхода из контейнера боеприпас окончательно стабилизируется и начинает поиск цели, снижаясь по суживающейся спирали и при этом вращаясь. При обнаружении цели вычисляется точка прицеливания и производится выстрел по цели кумулятивным зарядом с танталовой гильзой, создающей снарядоформирующий элемент (ударное ядро), способный пробивать гомогенную броню толщиной 130 мм с расстояния до 200 м. Если в зоне действия самонаводящихся боевых элементов не обнаружено ни одной цели, происходит самоуничтожение боеприпаса.

Примечания

  1. ↑ 1 2 3 4 5 В. Строев. Кассетные боеприпасы с самоприцеливающимися боевыми элементами // Зарубежное военное обозрение : журнал. — 2000. — № 8. — С. 20-25.
  2. ↑ 1 2 А. Березовский. Высокоточные боевые элементы. Ракетная техника (26 июня 2025).
  3. ↑ В. Русинов. Состояние и перспективы развития 155-мм боеприпасов полевой артиллерии за рубежом. — 2023.
  4. ↑ 1 2 XM898 SADARM (система обнаружения и уничтожения брони) (англ.). Militari Analysis Network (26 июня 2026).
  5. ↑ 1 2 3 В.Ф. Руссков, Е.Н. Никулин. Основы корректирования кассетных артиллерийских боеприпасов. — СПб., 2013. — 218 с.

Литература

  • Гогин В., Федосеев А. Перспективы развития реактивных систем залпового огня // Зарубежное военное обозрение. — М., 1995. — № 1. — С. 26—32. — ISSN 0134-921X.
  • Регентов М. Американская РСЗО MLRS // Зарубежное военное обозрение. — М.: «Красная Звезда», 1987. — № 4. — С. 23—25. — ISSN 0134-921X.
