Установка вертикального пуска

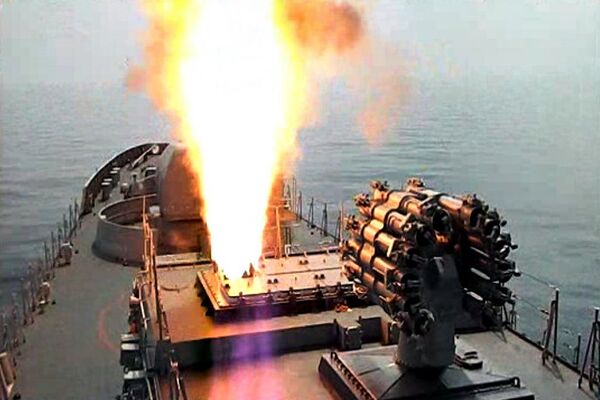

Исторически первыми установками для пуска ракет с надводных кораблей были установки балочного типа. При помощи подъёмника ракета поднималась из арсенала на специальную направляющую, с которой происходил её запуск. В то же время на подводных лодках уже применялись гораздо более удобные установки шахтного типа, которые обладали следующими преимуществами:

• Малое время реакции: ракета была постоянно готова к пуску, поскольку запуск происходил с места её хранения.
• Простота конструкции: не требовалось механического перемещения ракеты к месту пуска и обеспечивающих его устройств.
• Всеракурсность: обстрелу цели на любом направлени не мешают препятствия, расположенные близко к установке (неровности рельефа местности, здания, корабельные надстройки)

Однако применение установок вертикального пуска сопряжено с некоторыми трудностями:

• В случае «холодного пуска» (ракета выбрасывается из шахты сжатым воздухом, паром или специальным пороховым зарядом) при несрабатывании маршевого двигателя существует риск падения ракеты на пусковую установку;
• В случае «горячего пуска» (ракета выходит из шахты силой тяги собственного двигателя) возникает проблема отвода горячих реактивных газов и проблема пожароопасности, так как реактивный двигатель включается внутри пусковой установки.
• Система управления ракеты должна обеспечивать доворот в сторону цели после вертикального старта.

Впервые установка вертикального пуска на наводном корабле была установлена в 1977 году в Советском Союзе, на большом противолодочном корабле проекта 1134Б «Азов». На корабле был демонтирован кормовой ЗРК «Шторм», и вместо него установлен ЗРК «Форт» (С-300Ф) с шестью модулями УВП барабанного типа на 48 ракет^[1]

Следующий шаг в применении УВП на надводных кораблях был сделан в 1980 году, когда вступил в строй головной корабль проекта 1144 «Киров». На вооружении этого корабля состояли два ракетных комплекса с вертикальным пуском ракет:

• ЗРК «Форт» (12 модулей УВП по 8 ракет в каждом);
• ПКРК «Гранит» (20 ракет в индивидуальных шахтах).

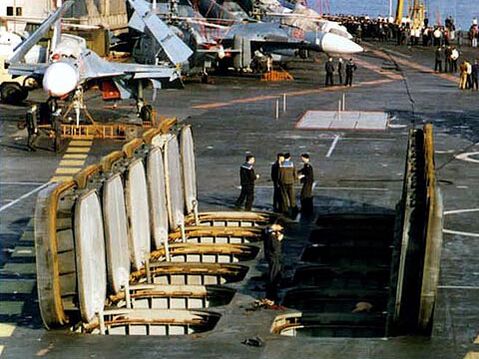

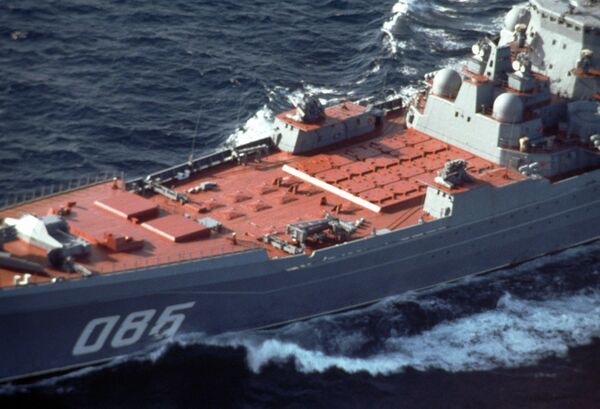

Строго говоря, пусковая установка ракет «Гранит» не являлась классической УВП: это была установка шахтного типа, причём ракеты располагались со значительным наклоном.

Оба комплекса обеспечивали «холодный» старт ракет при помощи пара высокого давления, накапливаемого в специальных напорных ёмкостях. Шахты ракет располагались наклонно («Форт» — под углом 5°, «Гранит» — 47°), что решало проблему падения ракеты на палубу корабля.

Появление советских кораблей с установками вертикального типа произвело большое впечатление на американских военных, которые с конца 1970-х годов занимались разработкой своей собственной УВП. После успешных испытаний УВП Mk41 на борту опытового судна VM-1 «Нортон саунд» в 1981 году, все строящиеся ракетные крейсера типа «Тикондерога», начиная с шестого корабля серии (CG-52 «Банкер Хилл») были переоснащены УВП для пуска зенитных, противолодочных и ударных ракет.

УВП Mk41 была следующим шагом в развитии установок вертикального пуска. Это была универсальная установка, рассчитанная на пуск нескольких типов ракет. Её отличительной особенностью был «горячий» старт — ракета выходила из установки за счёт тяги собственного двигателя, отработанные газы которого выводились наружу через напорную камеру и вертикальный газоотводный канал. Проблема взрыво- и пожароопасности решалась термоустойчивым покрытием газоотводного канала и бронированием отсека, где располагалась установка. Каждый контейнер с ракетой находился в отдельной ячейке УВП, снабжённой индивидуальной бронированной крышкой, что позволяло запускать несколько ракет одновременно.

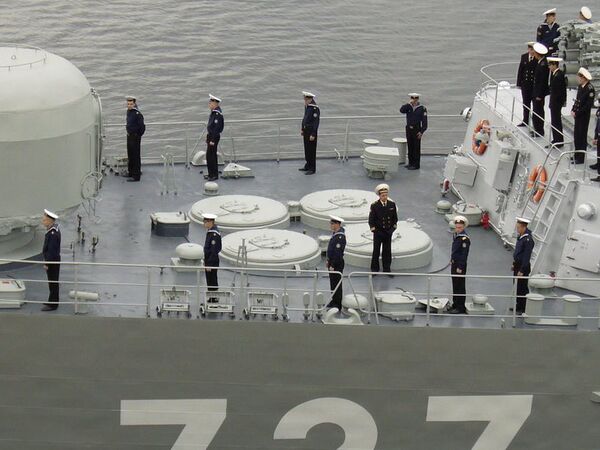

Такое построение установки максимально упрощало её конструкцию. В отличие от Mk41, в ЗРК «Форт» контейнеры с ракетами устанавливались в специальном вращающемся барабане, который для пуска следующей ракеты поворачивался на 45°. Ещё более сложным была установка для запуска ракет «Гранит». Для обеспечения унификации с аналогичными подводными комплексами, шахты ПКРК «Гранит» перед пуском ракеты заполнялись забортной водой.

Установка 3С90М / 3С90Э.1 («Штиль-1») производится Долгопрудненским научно-производственным предприятием. Предназначена для запуска ракет 9М317МЭ. Количество пусковых модулей в установке определяется проектом корабля^[2].

Замена ЗРК «Форт» на новых проектах кораблей ВМФ РФ

УВП под не лицензионных копию ракеты 5В55Р комплекса С-300. Собственная разработка КНР. Специализированное ПУ цилиндрического типа с одноразовой загрузкой.
