Mk 13 (пусковая установка)

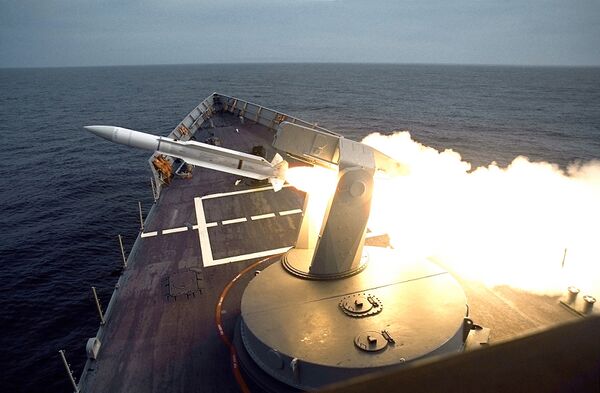

Mk 13 (Mark 13) – американская пусковая установка для управляемых ракет. Применялась на кораблях ВМС США других стран для запуска ракет «Тартар», «Стандарт» SM-1, «Гарпун».
В настоящее время снята с вооружения и в качестве стандартной пусковой установки ВМС США заменена установкой вертикального пуска Mk 41.
Общие сведения
Что важно знать
| Mk 13 | |
|---|---|
| Производитель | FMC Corporation |
| Страна происхождения | |
Описание
ПУ Mk 13 состоит из трёх основных модулей: ракетного магазина на 40 ракет в подпалубном пространстве, средств управления пуском и наводимой пусковой установки балочного типа с одной направляющей. Характеризуется компактностью, малым временем реакции. Обеспечивает самотестирование и обнаружение неисправностей[1].
Магазин представлял собой две концентрических цилиндрических кассеты с вертикально установленными ракетами. Внешний цилиндр вмещал 24 ракеты, внутренний — 16. Выпускался облегченный вариант ПУ с маркировкой Mk 22, который имел только один цилиндр на 16 ракет[1].
Всего для ВМС США и 14 флотов других стран произведено более 100 пусковых установок Mk 13 модификаций Mod 0—7. Модификации Mod 0—3 предназначались запуска ЗУР «Тартар», модификации Mod 4—7 – для запуска ЗУР «Стандарт» SM-1 и ПКР «Гарпун»[1].
Носители
- Фрегаты типа «Оливер Перри»
- Ракетные крейсера типа «Калифорния»
- Эсминцы типа «Чарлз Адамс»
США (последние 10 кораблей, DDG 15-24)
Германия — Эсминцы типа «Лютьенс»
Австралия — Эскадренные миноносцы типа «Перт»
Греция
- Фрегаты типа «Кассар»
Фото

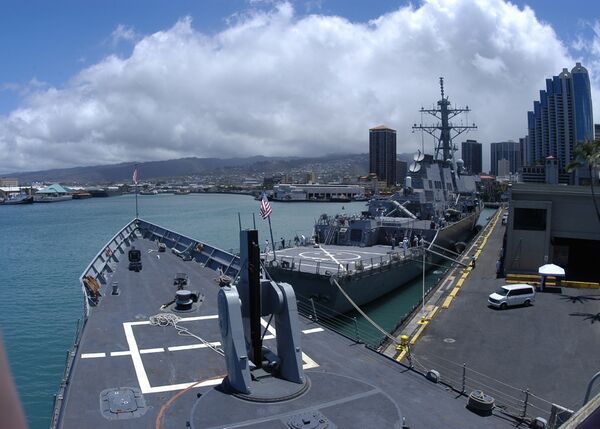

_and_the_guided_missile_destroyer_USS_Hopper_(DDG_70)_sit_pierside.jpg)
