AN/SPN-43

AN/SPN-43 — американская двухкоординатная корабельная РЛС управления полётами (англ. air traffic control, ATC), используемая на авианосцах и универсальных десантных кораблях ВМС США и некоторых других стран. Служит также в системах посадки в качестве обзорного радара[5]. Может выполнять функции резервного обзорного радара.

Является улучшенным вариантом радара AN/SPN-6[1]. Устанавливается на гиростабилизированной платформе[2].

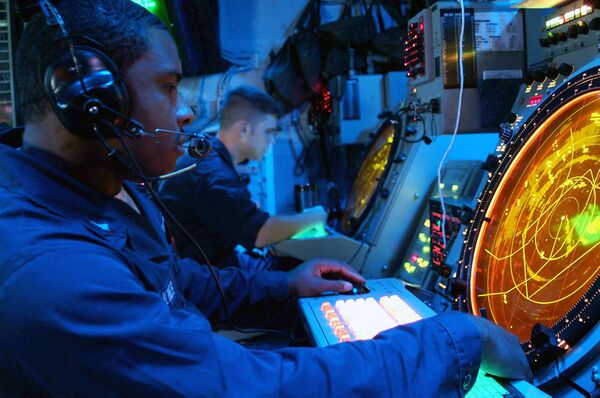

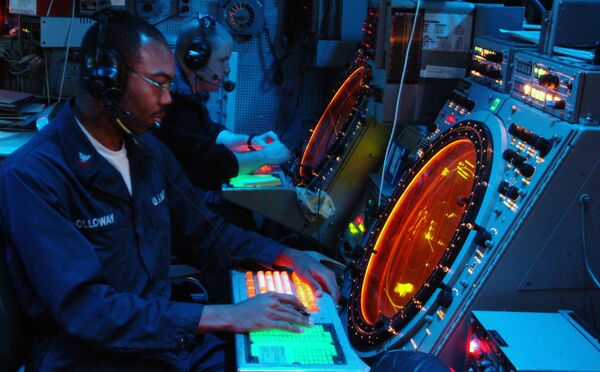

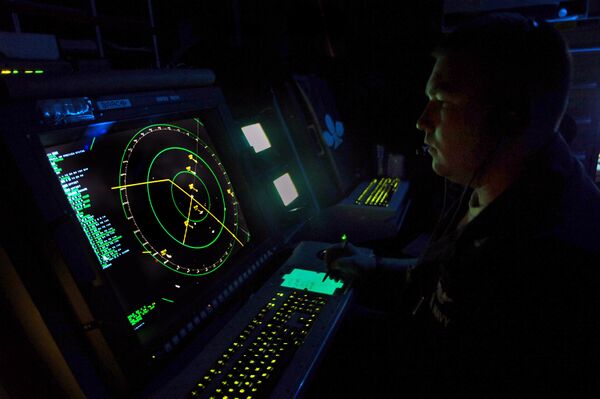

Специальный индикатор в центре управления полётами (англ. Air Traffic Control Center) авианосца позволяет направить самолёт по определённому азимуту, по которому он выйдет в точку на расстоянии 450 м от места касания, где будет принят на сопровождение оператором посадки, использующим радар AN/SPN-42 или AN/SPN-46[5].

Имеет двойной набор аппаратуры приёмника, передатчика и источников питания для немедленного резервирования в случае выхода из строя[5].

Вес антенны с постаментом составляет 1540 кг[4].

Что важно знать
AN/SPN-43
Основная информация
Тип Радар диспетчера полётов
Страна  США
Производитель ITT-Gilfillan[1]
Статус на вооружении
Параметры
Диапазон частот 3,5-3,7 ГГц[2]
3,59-3,70 ГГц[3][4]
Частота импульсов 1125 Гц[1][4]
Длительность импульса 0,25 и 0,6 мкс[1][4] 1 мкс[3]
Макс. дальность 0,23–93 км[5][1]
Макс. высота 9,1 км[5]
Пиковая мощность 850 кВт[2][1][4] 1 МВт[3]
Размеры антенны 3,66 м[1]3,05×1,83 м[3]
Ширина луча 1,5°×45°[4]
Усиление антенны 32 dB[4]
