AN/SQS-23
AN/SQS-23 — американская корабельная гидроакустическая станция дальнего радиуса действия, разработанная в середине 1950-х гг. и производившаяся компанией Sangamo Electric (в 1975 году была приобретена Schlumberger). Была принята на вооружение ВМС США в 1959 году[1], со второй пол. 1960-х гг. стартовала программа модернизации и продления сроков эксплуатации имеющихся SQS-23[2], оборудования их новой приёмоизлучающей системой TR-208A в 1967—1973 гг.[3] SQS-23 работала в режиме обзора, анализа подводной остановки, вращающегося направленного излучения (англ. RDT, Rotated Directional Transmission), управляемого направленного излучения (англ. SDT, Steered Directional Transmission) и в ручном режиме[4].

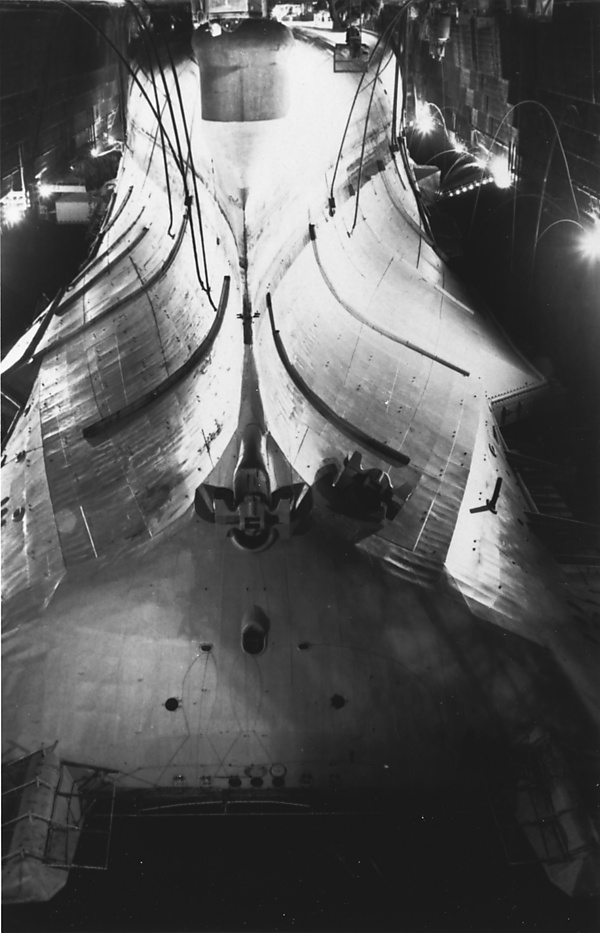

_c1971.jpg)
Теоретически ГАС имела охват 360° по азимуту, однако резиновый экран в сторону кормы, защищавший сонар от шумов, создаваемых двигателем и винтами, сужал охват до 300°[4].
В модифицированном аналого-цифровом варианте панель управления SQS-23 использовалась в сочетании с компьютерами GE-635, программируемыми на языке ФОРТРАН-4[5].
Производство
В производстве основных узлов SQS-23 участвовали:
- Станция в целом — Sangamo Electric Co., Спрингфилд, Иллинойс[6];
- Комплект модифицированного оборудования (upgrade suite), программа модернизационных работ (Performance and Integration Retrofit (PAIR) Program) — Raytheon Co., Submarine Signal Div., Портсмут, Род-Айленд;[6][7]
- Коммутаторы — Sangamo Electric Co., Спрингфилд, Иллинойс[8];

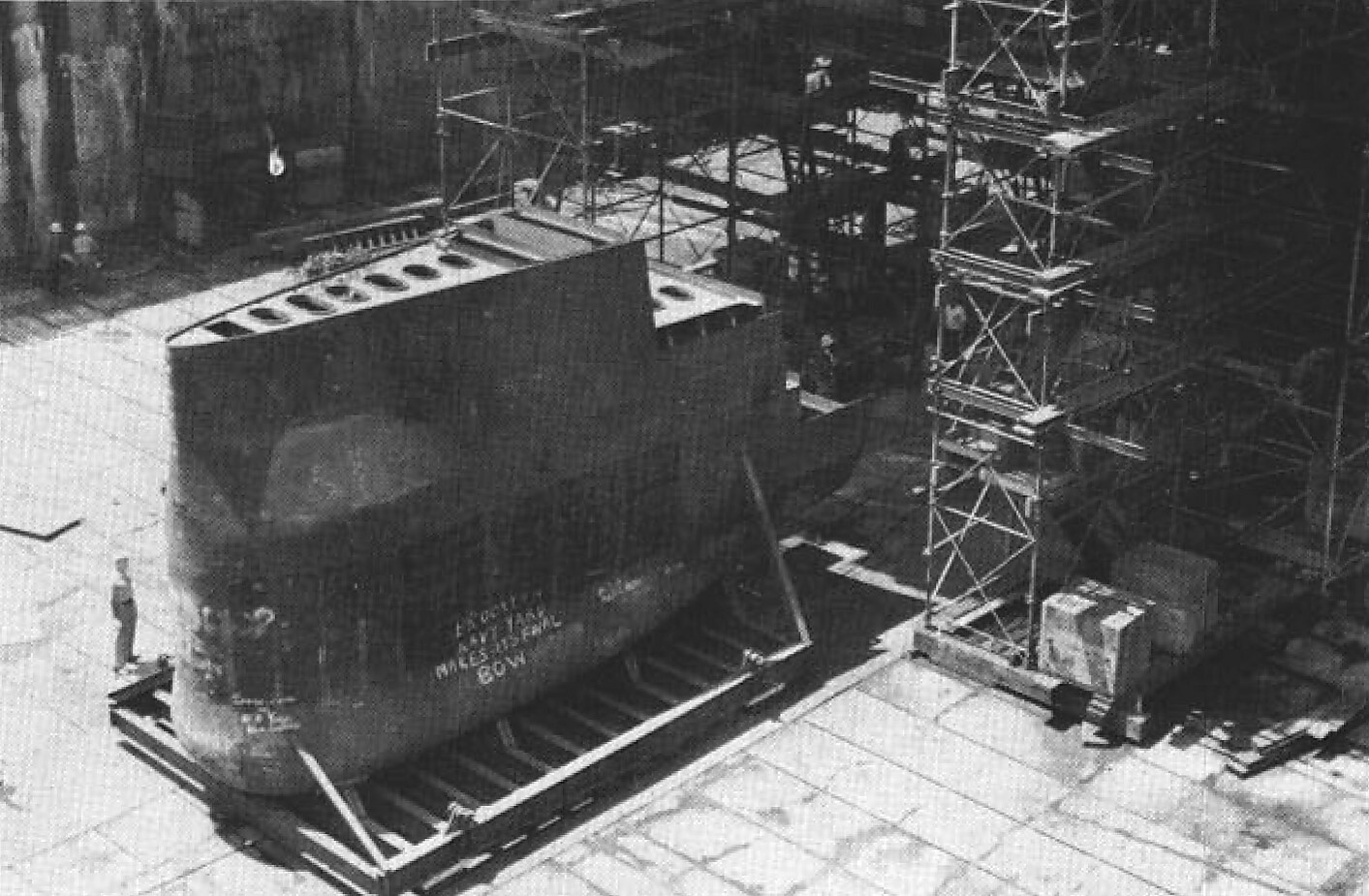

- Обтекатель — Bath Iron Works Corp., Бат, Мэн[9];
- Сканирующая аппаратура дальнего действия LORA — Sangamo Electric Co., Спрингфилд, Иллинойс[10];
- Приёмоизлучающая система TR-208/TR-208A — Dynamics Corporation of America, Massa Div., Хингем, Массачусетс; Hazeltine Electronics Corp., Литтл-Нек, Лонг-Айленд[3];
- Приёмоизлучающая система TR-197 — Raytheon Co., Submarine Signal Div., Портсмут, Род-Айленд;
- Цифровой вычислительный комплекс GE-635 — General Electric Co., Computer Dept., Финикс, Аризона[5].
_at_Brooklyn_Navy_Yard_1965.jpg)
История
Первая установка произведена в 1958 году. Всего установлено 197 сонаров. Основное назначение — наведение противолодочных ракет ASROC[11].
Затем, на замену SQS-23 Edo Corp. и General Electric Co. разработали SQS-26[7].
Технические характеристики
Источник информации[4].
- Ширина луча: 9,25° × 9,25°
- Диапазон по азимуту: 360°
- Диапазоны по дальности: 0,9 / 2,3 / 4,5 / 9 / 18 / 36 км
- Импульсная мощность: 60 кВт
- Частота сигнала: 4,5 / 5 / 5,5 кГц.
- Длительность импульса 5 / 30 / 120 мс
- Частота импульсов: 150 Гц
- Антенна[12]:
- Размеры (диаметр × высота) — 2,55 × 1,60 м
- Число элементов — 432[13] (48 рядов по 9 элементов)
- Тип приёмопередающего элемента — TR-208
Носители
