AN/SQQ-32

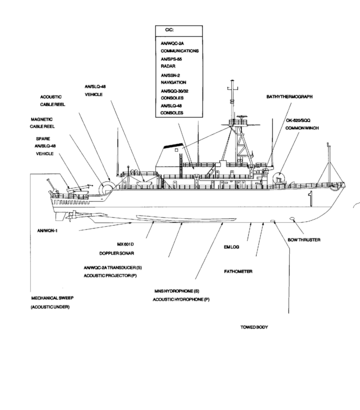

Расположение основных узлов и элементов системы SQQ-32 и сопрягаемого оборудования на кораблях типа «Авенджер» |
_poses_for_a_command_photo_during_a_dry_dock_maintenance_period.jpg)
AN/SQQ-32 Advanced Minehunting Sonar — американская гидролокационная система поиска мин. Разработана компанией Raytheon для ВМС США, и включает в себя два различных гидролокатора: первый обнаруживает объекты на поверхности, в толще воды и на морском дне, а второй классифицирует найденный объект как мину или другой предмет. Гидролокатор-классификатор является продукцией фирмы Thales Underwater Systems. До запуска в производство SQQ-32 на американских минных тральщиках временно использовались системы SQQ-33 производства General Electric. В боевой обстановке SQQ-32 применялась ВМС США во время войны в Персидском заливе для разминирования акватории и прибрежных вод[1].
Устройство

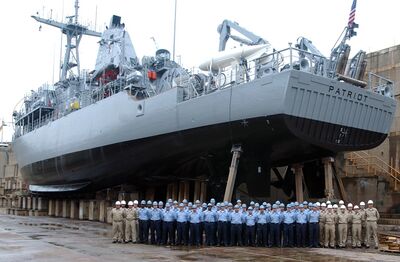

Оба приёмопередатчика гидролокаторов расположены в буксируемом корпусе, который может быть сконфигурирован для крепления к нижней части корпуса корабля-носителя для работы на мелководье, или на буксировочный трос для работы с судами минного противодействия, такими как USS Patriot (MCM-7) cо стеклопластиковым корпусом. Обработка и отображение информации производится электронной начинкой судна.
Система гидролокаторов SQQ-32 появилась на свет в 1990 году и в данный момент установлена на всех судах минного противодействия классов USS Avenger (MCM-1) и USS Osprey (MHC-51). Модернизированная версия AN/SQQ-32(V)3 включает в себя новые пульты управления и была введена в эксплуатацию в 1999 году.
.jpg)
.jpg)

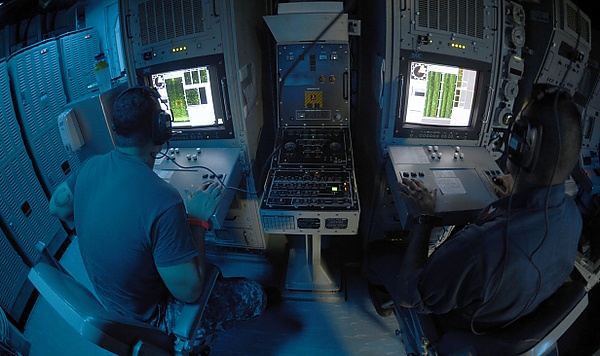

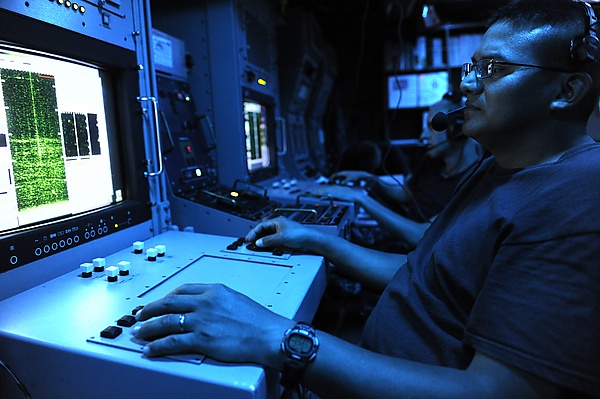

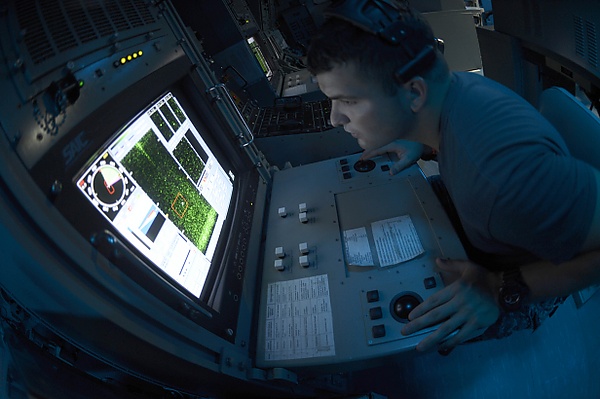

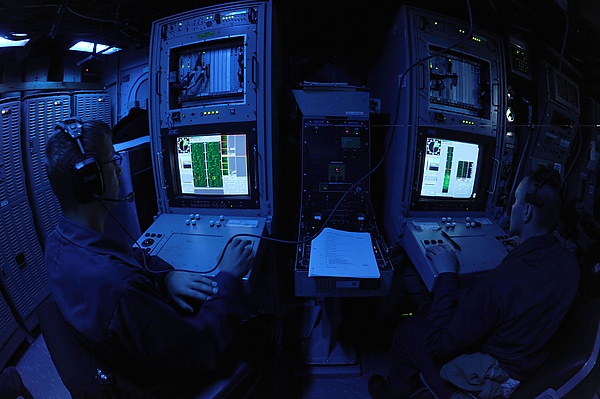

Панель управления с различного ракурса.
