AN/SPS-30
AN/SPS-30 — американский трёхкоординатный радар, предназначенный для определения высоты цели системы управления огнём Mk 77 зенитного ракетного комплекса «Талос»[1]. Мог работать в режиме кругового обзора, либо в режиме непрерывного слежения за выбранной целью. Антенна параболическая, с рупорным облучателем, расположенным вместе с волноводом слева от антенны. Эффективная дальность — более 270 км[2].
Сканирование по углу места механическое. Устанавливался на стабилизированной гироплатформе[3].
Разработан для замены радара SPS-8[4]. В соответствии с контрактом разработчику было выделено $36 млн на проведение НИОКР. Испытания опытного образца радара осуществлялись на борту тяжёлого крейсера «Мейкон».
Общие сведения
| AN/SPS-30 | |
|---|---|
| Основная информация | |
| Тип | Трёхкоординатная РЛС |
| Страна |
 США |
| Производитель | General Electric Heavy Military Electronics Department |
| Начало производства | 05.1962 |
| Число установок | 57 |
| Статус | Снят с вооружения |
| Параметры | |
| Частота импульсов | 300 Гц |
| Длительность импульса | 12 мкс |
| Частота вращения | 1, 2, 3, 5, 10 об/мин |
| Макс. дальность | 440 км |
| Пиковая мощность | 2,5 МВт |
| Размеры антенны | 3,6 × 4,5 м |
| Ширина луча | 1,5° × 1,2° |
| Углы возвышения | 0°... 36° |
| Усиление антенны | 41 dB |
Фото

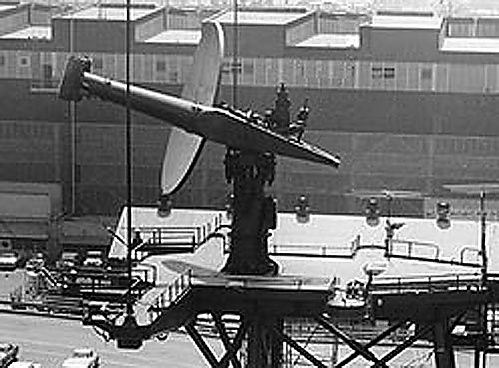

_NH_98859_1968-05-17_(cropped).jpg)
_in_the_Mediterranean_Sea_in_1953.jpg)
