Junkers Ju 86

Ju 86

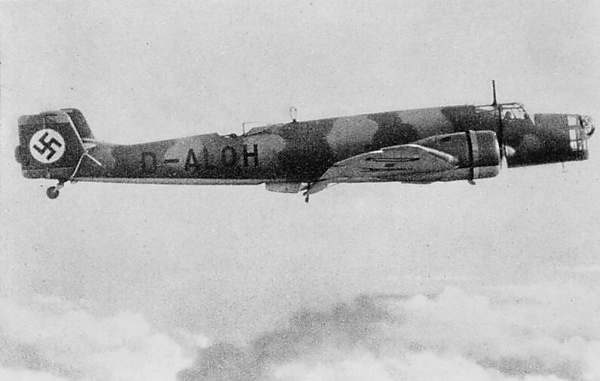

Ju 86 в полёте
Ju 86 в полёте
Тип средний бомбардировщик
Разработчик Junkers
Производитель Junkers - завод в Дессау,
Henschel - завод в Шёнефельде
Главный конструктор Э. Циндель
Первый полёт 4 ноября 1934 года
Начало эксплуатации весна 1936
Конец эксплуатации лето 1944
Статус снят с эксплуатации
Эксплуатанты Знак люфтваффе люфтваффе
Знак ВВС ЮАР (1927-1947) SAAF
Знак ВВС Венгрии 1942—1945 ВВС Венгрии
Знак ВВС Швеции с 1940 ВВС Швеции
Годы производства февраль 1936 -
Единиц произведено 822, включая пассажирские варианты
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Junkers Ju 86 — немецкий высотный средний бомбардировщик, создан в КБ фирмы Junkers под руководством Э. Цинделя.

Первый полет состоялся 4 ноября 1934 года. Вариант Ju-86A-1 принят на вооружение люфтваффе в феврале 1936 года. Пассажирские Ju-86В-0 Lufthansa получила приблизительно в то же самое время.

Разработка и испытания[править | править код]

В 1934 году авиакомпания "Люфтганза" выдала авиастроительным фирмам "Хейнкель" и "Юнкерс" техническое задание на разработку скоростного авиалайнера на 10 пассажиров. Идея создания такого самолета вызвала интерес у министерства авиации, которому требовались скоростные бомбардировщики[1].

В результате технический департамент министерства авиации и "Люфтганза" выработали единые требования к двухмоторному самолету, сочетающего качества среднего бомбардировщика и коммерческого самолета. В результате обе фирмы получили заказ на на разработку скоростных авиалайнеров двойного назначения, это привело к созданию двух проектов, которым было суждено сыграть важную роль в развитии боевой и гражданской авиации Третьего Рейха в предвоенные годы[1].

При проектировании нового самолета конструкторы "Юнкерса" опирались на опыт создания одномоторного пассажирского самолета Ju-60/160. На самолете предполагалось применить 6-цилиндровые дизельные двигатели Jumo 205C, разрабатываемые моторостроительным подразделением "Юнкерса". Однако разработка нового самолета шло быстрее, чем создание двигателя, поэтому на первом прототипе пришлось установить двигатели Siemens SAM22[1].

Новый самолет получил наименование Ju-86. Весной 1934 года фирма получила заказ от министерства на пять опытных машин в военном и в гражданском вариантах, сначала боевой самолет, а следующий гражданский. 4 ноября 1934 года совершил первый полет военный прототип Ju -86ab1. В процессе испытаний он развил скорость 340 км/ч. 22 марта 1935 года был готов пассажирский прототип Ju-86ba1. Самолеты различались формой и компоновкой фюзеляжа. На гражданском самолете стоял дизельный двигатель Jumo 205C. В сентябре гражданский прототип был передан авиакомпании "Люфтганза" для проведения эксплуатационных испытаний. После проведения испытаний авиакомпания заказала пять самолетов[1].

Ju-86 стал первым самолетом фирмы "Юнкерс" построенным без Гуго Юнкерса и первым авиалайнером фирмы без гофрированной обшивки. Самолет не имел коммерческого успеха, приоритет был отдан производству бомбардировочных и разведывательных модификаций Ju-86[1].

Эксплуатация[править | править код]

Первые пять заказанных самолетов авиакомпания "Люфтганза" получила в мае-июле 1936 года и с конца года авиалайнеры работали на внутренних немецких линиях. В 1937 году авиакомпания получила еще пять самолетов новой модификации с увеличенной дальностью полета - Ju 86C-1. Самолеты до 1940 года обслуживали 18 линий "Люфтганзы", после чего большая часть самолетов были реквизированы "Люфтваффе"[1].

Экспортные модели[править | править код]

Заказы на на гражданский вариант самолета обозначался литерой "Z", а на боевой литерой "K".

Гражданские[править | править код]

Svissair - швейцарская авиакомпания, с апреля 1936 года, первый зарубежный оператор Ju 86B-0, эксплуатировался на ночной почтовой линии Цюрих - Франкфурт-на-Майне. Позже был поставлены еще два самолета Ju 86Z-1 (экспортная версия Ju 86С-1) и Ju 86Z-2 с двигателями BMW 132Dc[1].

Linea Aerea Nacional - чилийская авиакомпания приобрела четыре самолета Ju 86Z-2 в 1937 - 1938 годах. Самолеты эксплуатировались на внутренних авиалиниях и в конце 1940 года они были переданы военно-воздушным силам Чили. Там они использовались недолго, так как во время войны поставка комплектующих и запчастей из Германии прекратилась[1].

South African Airways - южно-африканская авиакомпания приобрела 18 самолетов Ju 86Z-3 с двигателями Rolls-Royce Kestrel XVI и Ju 86Z-5 с двигателями Pratt & Whitney Hornet, это были модификации специально разработанные для Южной Африки. Самолеты авиакомпании обслуживали как внутренние линии так и международные по странам Африки. С началом Второй Мировой войны самолеты перешли в собственность военно-воздушных сил ЮАР (SAAF). Самолеты были переоборудованы в разведчики и бомбардировщики[1].

Lloyd Aereo Boliviano - боливийская авиакомпания в 1937 году приобрела четыре самолета модификации Ju 86Z-7 с двигателями Pratt & Whitney SIE-G. В мае 1941 года все самолеты были реквизированы боливийскими ВВС[1].

Manshu Koku K.K. - маньчжурская авиакомпания заказала 17 самолетов Ju 86Z-2. Самолеты были приобретены по бартеру за соевые бобы. Эксплуатация началась в начале 1939 года. Было поставлено 14 самолетов, оставшиеся три так и не были поставлены из-за начавшейся войны. Самолеты работали на линиях из Маньчжурии в Китай и Корею[1].

Военные[править | править код]

Швеция - в 1936 году было заказано три самолета с двигателями Pratt & Whitney Hornet, которые получили обозначение Ju 86K-1 (в Швеции самолет назывался В.3). По результатам испытаний шведы заказали дополнительно 37 самолетов - 20 с двигателями Bristol Pegasus III, самолет обозначался Ju 86K-4, остальные с двигателями Pegasus XII - Ju 86K-5. Заказ предусматривал сборку бомбардировщиков по лицензии в Швеции на заводе фирмы SAAB A.B. Лицензионное производство началось в 1938 году с заказа на 40 самолетов, затем заказ сократили до 16 экземпляров. Построенные в Швеции самолеты получили обозначение Ju 86K-13. В шведских ВВС самолеты использовались как торпедоносцы, под обозначением Т3. В 1948 году оставшиеся Ju 86K были переоборудованы в гражданские 12-местные самолеты. Последний самолет был списан в 1956 году[1].

Чили - в 1937 году было заказано двенадцать самолетов Ju 86K-6, оснащенных двигателями Pratt & Whitney Hornet. Чилийские ВВС использовали их как средние бомбардировщики.

Португалия - заказала десять бомбардировщиков Ju 86K-6.

Венгрия - самый крупный заказ на бомбардировщики поступил от венгерских ВВС. Всего было закуплено 66 бомбардировщиков Ju 86K-2, самолеты оснащались французскими двигателями Gnome-Rhone 14k "Mistral Major", производимых по лицензии венгерской компанией "W.Weiss". Венгерские бомбардировщики, понесли большие потери во время военных действий, и использовались в боевых частях ВВС до 1942 года. Оставшиеся самолеты были сняты с вооружения и в дальнейшем использовались в качестве транспортных и учебно-тренировочных[1].

Конструкция[править | править код]

Ju.86 являлся развитием однодвигательного Ju.60 и его варианта Ju.160. Двухмоторный цельнометаллический моноплан с разнесенным двухкилевым оперением и убирающимся шасси.

Фюзеляж - полумонокок овального сечения. . Силовой набор фюзеляжа состоит из четырех лонжеронов, которые связаны шпангоутами овальной формы. К ним приклепывалась гладкая работающая обшивка. Материал дюралюминий.

Гражданский вариант Ju 86[править | править код]

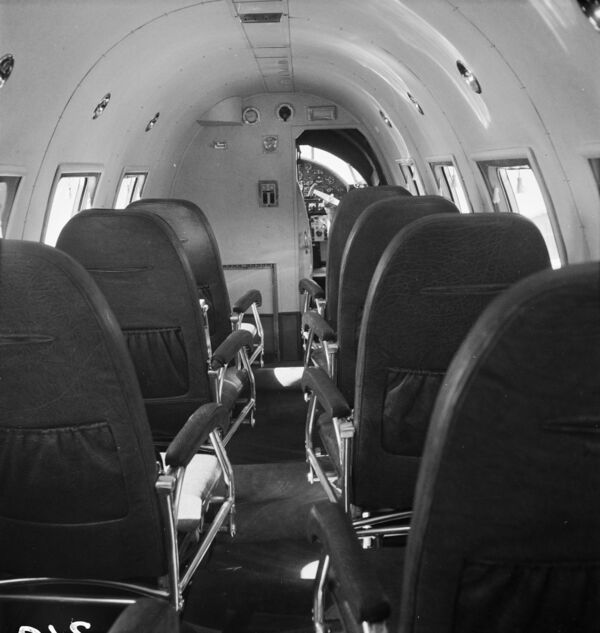

В носовой, закругленной части фюзеляжа находилась застекленная трехместная кабина экипажа. За кабиной экипажа, через разделительную перегородку, пассажирский салон на 10 посадочных мест. Кресла располагались вдоль бортов со сквозным проходом по середине салона. У каждого из кресел с обеих сторон фюзеляжа расположены по пять прямоугольных иллюминаторов. Вход в пассажирский салон и багажный отсек осуществлялся через дверь по левому борту, а в задний багажный отсек через дверь по правому борту фюзеляжа. В передней части салона, сразу около двери, находился небольшой тамбур с умывальной комнатой и туалетом. Стенки салона имели звукоизоляцию. Салон был оборудован принудительной системой приточной и вытяжной вентиляции. Каждое из кресел имело свой плафон освещения и ремень безопасности.

При использовании самолета в качестве грузового в салоне отсутствовали кресла. Для переоборудования пассажирского самолета в грузовой - снималась поперечная перегородка и обшивка с потолка салона. Крупногабаритные грузы загружались через, расположенный на верхней части фюзеляжа, люк[2].

Военный вариант[править | править код]

В носовой части фюзеляжа в застекленной кабине находилось место штурмана-бомбардира, далее закрытая кабина пилота, а за ней бомбовый отсек. Бомбовый отсек закрывался створчатыми люками[1].

Крыло - свободнонесущее двухлонжеронное трапециевидное в плане с гладкой обшивкой. Состоит из центроплана и двух отъёмных консолей. По всей длине крыла, вдоль его задней кромки, установлены подвесные элероны с весовой компенсацией и секционные закрылки типа "Юнкерс". К центроплану крепились мотогондолы. На нижней поверхности центроплана располагались ниши для уборки шасси[1].

Хвостовое оперение - двухкилевое разнесенное подкосное. Стабилизатор поддерживается двумя V-образными подкосами. Рули снабжены триммерами.

Шасси - двухстоечное с хвостовым колесом, убирающееся в полете. Стойки убираются в ниши центроплана, между фюзеляжем и мотогондолами, во внешние стороны от оси самолета. На стойках шасси были закреплены щитки, которые в убранном положении шасси закрывали ниши центроплана. Уборка производится с помощью электропривода. На каждой стойке было по одному колесу с пневматиками низкого давления. Заднее колесо в полете не убиралось[1].

Силовая установка - два поршневых 6-цилиндровых и 12-поршневых дизельных двигателя жидкостного охлаждения Junkers Jumo 205C мощностью 600 л.с. Двигатель крепился к мотораме при помощи болтовых соединений. Воздушный винт металлический трёхлопастный с изменяемым в полете шагом. Двигатели закрывались капотами с регулируемыми щелями для выхода воздуха[1].

Вооружение - устанавливалось только оборонительное вооружение три пулемета калибра 7,92 мм. Один пулемет был установлен в кабине штурмана в пулеметной башне, второй на шкворневой установке в кабине радиста. Третий пулемет, для защиты от атак снизу, устанавливался в нижней выдвижной башне. В небоевом положении башня была полуутоплена в фюзеляже, при необходимости башня опускалась вниз вместе со стрелком[1].

Во время первых полётов опытного Ju.86аb1, ещё не имевшего вооружения, выявился целый ряд недостатков, главным из которых была плохая реакция на рули, также была недостаточной продольная устойчивость.

Хотя проект отличался множеством новшеств, характеристики двигателей были плохие. Когда началась война, самолет быстро убрали с фронта, хотя высотные экземпляры остались как разведчики. Летчики жаловались на недостаточный обзор из кабины Ju.86, и много экземпляров были повреждены в несчастных случаях при посадке, когда летчики теряли из виду землю при подходе.

Выпускался в вариантах бомбардировщика и (c 1940) — высотного разведчика (Ju-86R-1 и R-2). В 1937 году на вооружение поступил Ju-86Е-1 со звездообразными двигателями BMW 132.

Модификации Junkers Ju.86[править | править код]

Ju.86A и Ju.86D[править | править код]

Четырёхместный средний бомбардировщик. Экипаж 4 человека: пилот, штурман, радист и стрелок. Двигатель Jumo 205C-4. Ju.86A поступил на вооружение люфтваффе в 1936 году, при эксплуатации выявилась неудовлетворительная устойчивость самолета. Ju.86D отличался удлинённой хвостовой частью фюзеляжа, для улучшения устойчивости, и увеличенным запасом топлива. Ju.86D проходили обкатку в боевых условиях в Испании в составе "Легиона Кондор". Масса бомбовой нагрузки 800 кг - восемь 100-кг бомб в отдельных отсеках вертикально. Было изготовлено около 200 самолетов (в т.ч 42 Ju.86A)[1].

Ju.86B и Ju86.C

Предсерийный и серийный варианты гражданского самолета. Было изготовлено 16 экземпляров. эксплуатировались на 18 авиалиниях до 1940 года. Двигатели Jumo 205C-4.

Ju.86E

Бомбардировщик с 9-цилиндровами двигателями воздушного охлаждения BMW 132F (810 л.с. 18 самолетов) и BMW 132N ( 865 л.с. на 16 самолетов). Масса бомбовой нагрузки 1000 кг[1].

Ju.86G

На самолете была решена проблема плохого обзора пилота при взлете. Были изменены обводы носовой части фюзеляжа. Кабина была перенесена вперед, а всю носовую часть полностью остеклили. Пулемет перенесли на правую лобовую панель. В 1938 году было изготовлено 40 экземпляров[1].

Ju.86P[править | править код]

С апреля 1940 года завод "Юнкерс" в Дессау запустил серийное переоборудование бомбардировщиков Ju.86D в высотные разведчики и унифицированные с ними бомбардировщики.

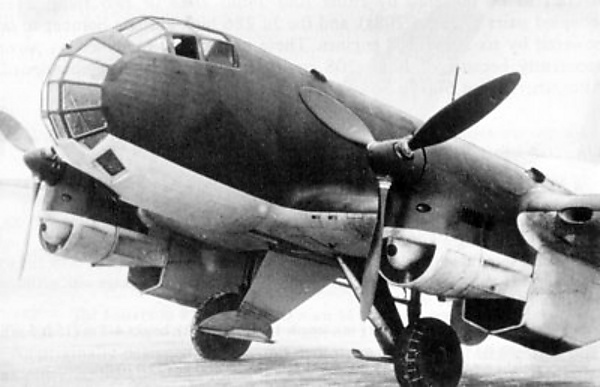

Ju 86P

Высотный бомбардировщик Ju.86P-1 с двигателями Jumo 207, способный нести 4x250 кг или 16x50 кг бомб. Первоначально обозначавшийся Ju.86H, этот вариант появился как Ju.86Р. К фюзеляжу от Ju.86D «Юнкерс» добавил новую двухместную герметичную кабину, давление в которой поддерживалось эквивалентное высоте 3000 м. Это достигалось путём наддува воздухом, отбиравшимся от нагнетателя левого двигателя, а в конструкции кабины использовалось многослойное остекление из плексигласа, пространство между которым заполнялось сухим воздухом. Экипаж попадал в кабину через круглый люк, расположенный внизу по правому борту. Оборонительного вооружения не было. Запас топлива составлял 1000 л, что обеспечивало 4-часовой полет.

Прототип Ju.8бР VI поднялся в воздух в феврале 1940 г., а в марте — V2, оба самолета с дизельными двигателями Jumo 207А-1 достигли высоты более 10 000 м.

Летом 1940 года Ju.86P совершил несколько разведывательных полетов над Англией, оставаясь недосягаемыми для истребителей и зенитной артиллерии. С мая 1941 года, в ходе подготовки к операции "Барбаросса", они начали летать над приграничными районами СССР и проводить фотосъемку военных объектов[1].

Высотные "юнкерсы" были сосредоточены в разведывательных группах Главного командования "!Люфтваффе". Они занимались стратегической разведкой в Средиземноморье, Западной Европе и на восточном фронте[1].

Ju.86R[править | править код]

В начале 1942 г. немцы поняли, что союзники могут скоро создать перехватчик, который легко справится с Ju.86P, поэтому в середине 1942 в небо поднялся Ju.86R, созданный на базе Ju.86P. На крыле, увеличенном до невероятных размеров — 32 м, были установлены модифицированные Jumo-207B-3, развивавшие на взлёте 1000 л. с. и 750 л. с. на высоте 12 200 м, а использование форсажа GM-1 обеспечивало большую высотность. Запас топлива в 1935 л обеспечивал продолжительность полета 7 часов 10 мин. Трёхлопастный винт был заменен четырёхлопастным, — это позволило достичь потолка в 14 400 м.

Модификации обозначения по отношению к серии Р поменялись на обратные — Ju.86R-1 стал самолетом-разведчиком, a Ju.86R-2 — бомбардировщиком.

Выпуск Ju.86R продолжался до лета 1942 года. Ju.86P эксплуатировался до августа 1943 года, а Ju.86R до июня 1944 года.

Ju 86 K (экспортная версия)[править | править код]

Ju 86 K-1[править | править код]

Этого типа две машины были доставлены в Швецию и одна в Южную Африку. Двигатель 2 × Pratt & Whitney R-1690 Hornet мощностью 758 л. с. (558 кВт). Шведское название B 3.

Ju 86 K-2[править | править код]

Вариация для Венгрии. Используемые двигатели Gnôme-Rhône Mistral Major были изготовлены по лицензии в Венгрии. В общей сложности 66 единиц построены для Венгрии.

Ju 86 K-4[править | править код]

Вариант для Швеции, таких машин было поставлено 18, они были оснащены двигателями Bristol Pegasus VI мощностью 740 л. с. (544 кВт). Шведское название B 3A.

Ju 86 K-5[править | править код]

Вариант Ju-86-K-4, строился по лицензии. В отличие от K-4, использовались двигатели Bristol Pegasus XII мощностью 880 л. с. (647 кВт). Шведское название B 3B.

Ju 86 K-6[править | править код]

Для Чили, оснащенный радиальными двигателями Pratt & Whitney, построено двенадцать штук.

Ju 86 K-7[править | править код]

Вариант для Боливии и Чили оснащён радиальными двигателями Pratt & Whitney Hornet, построено десять машин.

Ju 86 K-13[править | править код]

Это лицензированное производство SAAB в Швеции. Были выпущены две серии: Самолет со шведским обозначением B 3C и лицензированными Bristol Mercury XXIV мощностью 980 л. с. (720 кВт). Семь самолётов со шведским обозначением B 3D и двигателями польского производства Bristol Mercury XIX мощностью 905 л. с. (665 кВт).

Машины этого типа были использованы в 1955 году во время съёмок фильма «Генерал дьявола».

Боевое применение[править | править код]

СССР

К январю 1941 года была сформирована группа из четырёх эскадрилий Ju.86P. Действуя из Северной Германии, они совершали боевые и разведывательные полеты над Британскими островами. В ходе подготовки к операции «Барбаросса» немецкая воздушная разведка смогла выявить систему обороны противостоящих советских войск, расположение их командных пунктов и практически всех советских аэродромов. Значительная доля этих сведений была получена с помощью разведчиков Ju.86P, совершавших полёты с аэродромов вблизи Будапешта и Кракова. С началом вторжения в Советский Союз на Восточный фронт были переброшены три эскадрильи группы, четвёртая осталась на Западе и продолжала вести разведку с предельных высот.

В 1941 года высотные Ju.86 совершали безнаказанные полёты над Москвой, проводя воздушную разведку. Имеющиеся на вооружении СССР самолёты оказались неподготовленными для ведения огня на больших высотах при низких температурах. Требовалось срочно вооружить ПВО высотными истребителями и кислородным оборудованием.
В 1943 г. по заданию Государственного Комитета Обороны ОКБ Лавочкина приступило к работе по созданию высотного истребителя путём установки на самолет Ла-5 турбокомпрессоров ТК-3 конструкции ЦИАМ. Для получения потолка высоты порядка 14 км кроме установки ТК были увеличены площадь крыла и оперения, установлен новый винт, снято бронирование и одна пушка. Однако во время заводских испытаний самолет потерпел аварию.
В 1944 г. работы по созданию высотного истребителя были продолжены на базе серийного Ла-7. В июле 1944 года начались заводские испытания. Ввиду длительной доводки ВМГ с ТК, испытания одной из опытных машин, получившей заводской индекс «116», продолжалась до начала 1946 г., после чего были прекращены как потерявшие актуальность.
Не оправдались также надежды, возлагавшиеся на Як-9ПД с нагнетателями Доллежаля, и на МиГ-11 с турбокомпрессорами. Советская авиация так и не смогла ничего противопоставить немецкому Ju-86.

Англия

Уже после окончания Битвы за Британию Ju.86Р продолжали одиночные полеты над Англией, сбрасывая только по одной 100-кг бомбе. Для перехвата был подготовлен модифицированный «Спитфайр» Mk VI с крылом увеличенного размаха. Кабина герметизирована не была, летчик использовал кислородный аппарат и костюм с электро-подогревом. В сентябре 1942 года Спитфайр Mk VI, пилотируемый Эммануэлем Голицыным[a], выполнил успешный перехват Ju.86P над Англией на высоте 15 км (44 тыс. футов). Голицыну удалось подняться выше Юнкерса и выйти в атаку. Одна из двух 20-мм пушек Спитфайра отказала, что снизило эффективность стрельбы. Юнкерс сбросил бомбу в поле и ушел. Как позднее оказалось, Голицыну удалось добиться одиночного попадания в крыло Юнкерса[b].

Египет

24 августа 1942 года специально облегчённый «Спитфайр» Mk V, вылетевший с базы в Абукире (Египет), перехватил Ju.86P и сбил его на высоте 12 800 м севернее Каира. На «Юнкерсы» сразу же установили внизу под фюзеляжем выдвигающуюся гондолу с пулемётом MG-17 для стрельбы назад (при его развертывании в боевое положение скорость полёта падала), но «Спитфайры» из Абукира вскоре сбили еще два Ju.86Р, и эскадра 2.(F)/AufklGr 123 к августу 1943 г. прекратила использовать эти самолёты.

Тактико-технические характеристики[править | править код]

Junkers Ju-86 K.svg

Приведённые ниже характеристики соответствуют модификации Ju.86R-1: Источник данных: Крылья люфтваффе Юнкерс Ju.86

Технические характеристики

(2 × 746 кВт)

Лётные характеристики
Вооружение

Эксплуатанты[править | править код]

Военные[править | править код]

 Нацистская Германия
 Австрия
Flag of Hungary (1915-1918, 1919-1946).svg Королевство Венгрия
Португалия Португалия
Румыния Королевство Румыния
Flag of Spain (1945–1977).svg Франкистская Испания
 Швеция
 Япония
Флаг Маньчжоу-го Маньчжоу-го
Южно-Африканская Республика Южно-Африканский Союз
 Боливия
 Чили

Гражданские[править | править код]

Ju-86 B-1
 Нацистская Германия
 Швеция
 Швейцария
Flag of Spain 1945 1977.svg Франкистская Испания
Южно-Африканская Республика Южно-Африканский Союз
Флаг Маньчжоу-го Маньчжоу-го

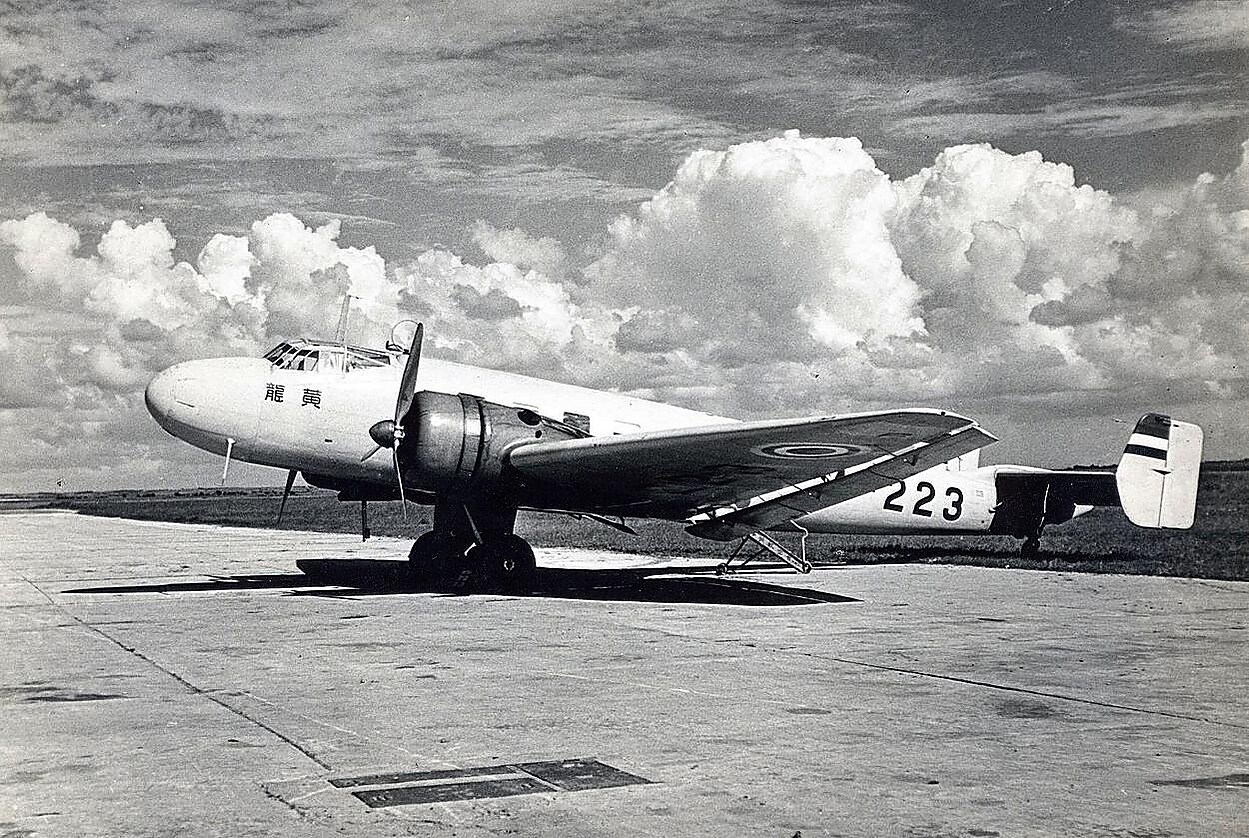

Junkers Ju 86Z, M-223 «Huánglóng» (黃龍) Manchuria Aviation Company.
 Австралия
 Боливия
 Чили
