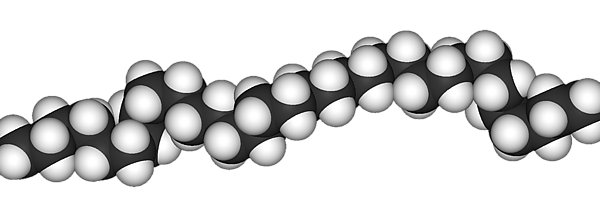

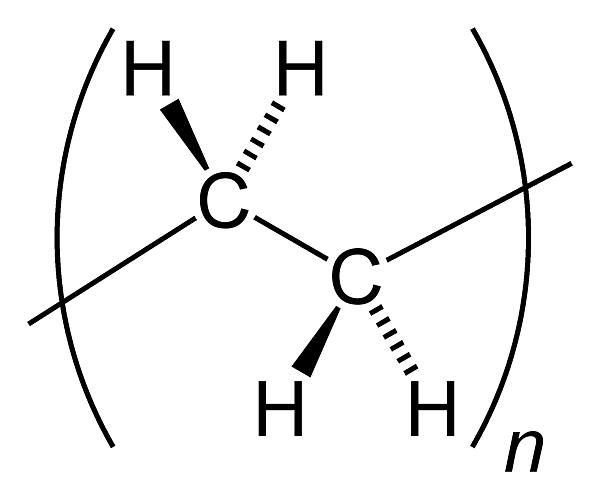

Полиэтиле́н — термопластичныйполимерэтилена, относится к классу полиолефинов[1]. Является органическим соединением и имеет длинные молекулы …—CH2—CH2—CH2—CH2—…, где «—» обозначает ковалентные связи между атомами углерода.
Представляет собой массу белого цвета (тонкие листы прозрачны и бесцветны). Химически стоек, диэлектрик, не чувствителен к удару (амортизатор), при нагревании размягчается (80—120 °С), адгезия (прилипание) — чрезвычайно низкая. Часто неверно называется целлофаном[2].
Изобретателем полиэтилена считается немецкий инженер Ганс фон Пехманн, который впервые случайно получил этот полимер благодаря инженерам Эрику Фосету и Реджинальду Гибсону. Сначала полиэтилен использовался в производстве телефонного кабеля и лишь в 1950-е годы стал использоваться в пищевой промышленности как упаковка[3][неавторитетный источник?].
По другой версии, более принятой в научных кругах, развитие полиэтилена можно рассматривать с работ сотрудников компании Imperial Chemical Industries по созданию промышленной технологии производства, проводившихся начиная с 1920-х годов. Активная фаза создания начата после монтажа установки для синтеза, с которой в 1931 году работали Фосет и Гибсон. Ими был получен низкомолекулярный парафинообразный продукт, имеющий мономерное звено, аналогичное полиэтилену. Работы Фоссета и Гибсона продолжались вплоть до марта 1933 года, когда было принято решение модернизировать аппарат высокого давления для получения более качественного результата и большей безопасности. После модернизации эксперименты были продолжены совместно с М. В. Перрином и Дж. Г. Паттоном и в 1936 году завершились получением патента на полиэтилен низкой плотности (ПВД). Коммерческое производство ПВД было начато в 1938 году[4].
История полиэтилена высокой плотности (ПНД) развивалась с 1920-х годов, когда Карл Циглер начал работы по созданию катализаторов для ионно-координационной полимеризации. В 1954 году технология была в целом освоена, и был получен патент. Позже было начато промышленное производство ПНД[4].
Различные виды полиэтилена принято классифицировать по плотности[5]. Несмотря на это, имеется множество ходовых названий гомополимеров и сополимеров, часть из которых приведена ниже.
Полиэтилен низкой плотности (высокого давления) — ПЭНП[6], ПВД, LDPE (Low Density Polyethylene).
Полиэтилен высокой плотности (низкого давления) — ПЭВП[6], ПНД, HDPE (High Density Polyethylene).
Полиэтилен среднего давления (высокой плотности) — ПСД[6].
Линейный полиэтилен средней плотности — ПЭСП[6], MDPE или PEMD[1].
Линейный полиэтилен низкой плотности — ЛПЭНП[6], LLDPE или PELLD[1].
Полиэтилен очень низкой плотности — VLDPE
Полиэтилен сверхнизкой плотности — ULDPE
Металлоценовый линейный полиэтилен низкой плотности — MPE
Макромолекулы полиэтилена высокого давления (n ≅ 1000) содержат боковые углеводородные цепи C1—С4, молекулы полиэтилена низкого давления практически неразветвлённые, в нём больше доля кристаллической фазы, поэтому этот материал более плотный; молекулы полиэтилена среднего давления занимают промежуточное положение. Большим количеством боковых ответвлений объясняется более низкое содержание кристаллической фазы и соответственно более низкая плотность ПВД по сравнению с ПНД и ПСД.
Показатели, характеризующие строение полимерной цепи различных видов полиэтилена
Показатель
ПВД
ПСД
ПНД
Общее число групп СН3 на 1000 атомов углерода:
21,6
5
1,5
Число концевых групп СН3 на 1000 атомов углерода:
4,5
2
1,5
Этильные ответвления
14,4
1
1
Общее количество двойных связей на 1000 атомов углерода
0,4—0,6
0,4—0,7
1,1—1,5
в том числе:
* винильных двойных связей (R-CH=CH2), %
17
43
87
* винилиденовых двойных связей , %
71
32
7
* транс-виниленовых двойных связей (R-CH=CH-R'), %
С увеличением скорости растяжения образца разрушающее напряжение при растяжении и относительное удлинение при разрыве уменьшаются, а предел текучести при растяжении возрастает.
С повышением температуры разрушающее напряжение полиэтилена при растяжении, сжатии, изгибе и срезе понижается. а относительное удлинение при разрыве возрастает до определённого предела, после которого также начинает снижаться
Изменение разрушающего напряжения при сжатии, статическом изгибе и срезе в зависимости от температуры (определено при скорости деформации 500 мм/мин и толщине образца 2 мм)
Разрушающее напряжение, кгс/см²
Температура, °С
20
40
60
80
при сжатии
126
77
40
—
при статическом изгибе
118
88
60
—
при срезе
169
131
92
53
Зависимость модуля упругости при изгибе ПВД от температуры
Температура, °С
−120
−100
−80
−60
−40
−20
0
20
50
Модуль упругости при изгибе, кгс/см²
28100
26700
23200
19200
13600
7400
3050
2200
970
Свойства изделий из полиэтилена существенно зависят от режимов их изготовления (скорости и равномерности охлаждения) и условий эксплуатации (температуры, давления, продолжительности. воздействия нагрузки и т. п.).
Сверхвысокомолекулярный полиэтилен высокой плотности[править | править код]
Относительно новой и перспективной разновидностью полиэтилена является сверхвысокомолекулярный полиэтилен высокой плотности (СВМПЭ, англ. UHMW PE), изделия из которого обладают рядом замечательных свойств: высокой прочностью и ударной вязкостью в большом диапазоне температур (от −200°С до + 100°С), низким коэффициентом трения, большими химо- и износостойкостью и применяются в военном деле (для изготовления бронежилетов, шлемов), машиностроении, химической промышленности и др.[источник не указан 1805 дней]
Горит голубоватым пламенем, со слабым светом[8], при этом издаёт запах парафина[9], то есть такой же, какой исходит от горящей свечи.
Устойчив к действию воды, не реагирует со щелочами любой концентрации, с растворами нейтральных, кислых и основных солей, органическими и неорганическими кислотами, даже с концентрированной серной кислотой, но разрушается при действии 50%-й азотной кислоты при комнатной температуре и под воздействием жидкого и газообразного хлора и фтора. При реакции полиэтилена с галогенами образуется множество полезных для народного хозяйства продуктов, поэтому эта реакция может быть использована для переработки отходов полиэтилена. В отличие от непредельных углеводородов, не обесцвечивает бромную воду и раствор перманганата калия[8].
При комнатной температуре нерастворим и не набухает ни в одном из известных растворителей. При повышенной температуре (80 °C) растворим в циклогексане и четырёххлористом углероде. Под высоким давлением может быть растворён в перегретой до 180 °C воде.
Со временем подвергается деструкции с образованием поперечных межцепных связей, что приводит к повышению хрупкости на фоне небольшого увеличения прочности. Нестабилизированный полиэтилен на воздухе подвергается термоокислительной деструкции (термостарению). Термостарение полиэтилена проходит по радикальному механизму, сопровождается выделением альдегидов, кетонов, перекиси водорода и др.
На обработку поступает в виде гранул от 2 до 5 мм. Различают полиэтилен высокого, среднего и низкого давления, они отличаются структурой макромолекул и свойствами. Полиэтилен получают полимеризацией этилена:[10]
Продукт получают в автоклавном или трубчатом реакторах. Реакция идёт по радикальному механизму. Получаемый по этому методу полиэтилен имеет средневесовой молекулярный вес 80 000—500 000 и степень кристалличности 50—60 %. Жидкий продукт впоследствии гранулируют. Реакция идёт в расплаве.
Продукт выпадает из раствора в виде хлопьев. Получаемый по этому методу полиэтилен имеет средневесовой молекулярный вес 300 000—400 000, степень кристалличности 80—90 %.
Полиэтилен низкого давления (ПНД) образуется при следующих условиях:
температура 120—150 °C;
давление ниже 0,1—2 МПа;
присутствие катализатора (катализаторы Циглера — Натта, например, смесь TiCl4 и AlR3);
Полимеризация идёт в суспензии по ионно-координационному механизму. Получаемый по этому методу полиэтилен имеет средневесовой молекулярный вес 80 000—300 000, степень кристалличности 75—85 %.
Следует иметь в виду, что названия «полиэтилен низкого давления», «среднего давления», «высокой плотности» и т. д. имеют чисто риторическое значение. Так, полиэтилен, получаемый по второму и третьему методам, имеет одинаковую плотность и молекулярный вес. Давление в процессе полимеризации при так называемых низком и среднем давлениях в ряде случаев одно и то же.
Существуют и другие способы полимеризации этилена, например под влиянием радиоактивного излучения, однако они не получили промышленного распространения.
Ассортимент полимеров этилена может быть значительно расширен получением сополимеров его с другими мономерами, а также путём получения композиций при компаундировании полиэтилена одного типа с полиэтиленом другого типа, полипропиленом, полиизобутиленом, каучуками и т. п.
На основе полиэтилена и других полиолефинов могут быть получены многочисленные модификации — привитые сополимеры с активными группами, улучшающими адгезию полиолефинов к металлам, окрашиваемость, снижающими его горючесть и т. д.
Особняком стоят модификации так называемого «сшитого» полиэтилена ПЭ-С (PE-X). Суть сшивки состоит в том, что молекулы в цепочке соединяются не только последовательно, но и образуются боковые связи которые соединяют цепочки между собой, за счёт этого достаточно сильно изменяются физические и в меньшей степени химические свойства изделий.
Различают 4 вида сшитого полиэтилена (по способу производства): пероксидный, силановый, радиационный и азотный. Наибольшее распространение получил РЕх-b, как наиболее быстрый и дешёвый в производстве.
Радиационная обработка полиэтилена определёнными дозами приводит к появлению эффекта памяти формы и усиливает прочность[11].
Корпуса для лодок[14], вездеходов, деталей технической аппаратуры, диэлектрических антенн, предметов домашнего обихода и др.
Вспененный полиэтилен (пенополиэтилен) используется, как теплоизолятор. Наиболее известны[источник не указан 1805 дней] следующие марки: «Мультифлекс», «Изоком», «Изолон», «Порилекс», «Алентекс».
Полиэтилен низкого давления (ПНД) применяется при строительстве полигонов переработки отходов, накопителей жидких и твёрдых веществ, способных загрязнять почву и грунтовые воды.[15]
Малотоннажная марка полиэтилена — так называемый «сверхвысокомолекулярный полиэтилен», отличающийся отсутствием каких-либо низкомолекулярных добавок, высокой линейностью и молекулярной массой, используется в медицинских целях в качестве замены хрящевой ткани суставов. Несмотря на то, что он выгодно отличается от ПНД и ПВД своими физическими свойствами, применяется редко из-за трудности его переработки, так как обладает низким ПТР и перерабатывается только прессованием.
Для борьбы с загрязнением окружающей среды полиэтиленовыми пакетами применяются различные меры, и около 40 стран ввели запрет или ограничение на продажу и(или) производство пластиковых пакетов.
Изделия из полиэтилена пригодны для переработки и последующего использования. Полиэтилен (кроме сверхвысокомолекулярного) перерабатывается всеми известными для пластмасс методами, такими как экструзия, экструзия с раздувом, литьё под давлением, пневматическое формование.
Экструзия полиэтилена возможна на оборудовании с установленным «универсальным» червяком.
При нагревании полиэтилена на воздухе возможно выделение в атмосферу летучих продуктов термоокислительной деструкции. При термической деструкции полиэтилена в присутствии воздуха или кислорода образуется больше низкокипящих соединений, чем при термической деструкции в вакууме или в атмосфере инертного газа. Исследование структурных изменений полиэтилена во время деструкции на воздухе, в атмосфере кислорода или в смеси, состоящей из O2 и О3, при 150—210 °С показало, что образуются гидроксильные, перекисные, карбонильные и эфирные группы. При нагревании полиэтилена при 430 °С происходит очень глубокий распад на парафины (65—67 %) и олефины (16—19 %). Кроме того, в продуктах разложения обнаруживаются: окись углерода (до 12 %), водород (до 10 %), углекислый газ (до 1,6 %). Из олефинов основную массу составляет обычно этилен. Наличие окиси углерода свидетельствует о присутствии кислорода в полиэтилене, то есть о наличии карбонильных групп.
Разложение полиэтилена происходит за счёт кислородного окисления связей между атомами углерода. При этом образуются сначала спиртовые, затем карбонильные и карбоксильные группы. Полученные в результате жирные кислоты вступают в β-окисление и расщепляются до ацетил-КоА.
Способность окислять полиэтилен была показана для алкан-монооксигеназ, лакказ и марганцевых пероксидаз.[22]
Алкан-монооксигеназы (AlkB) - ферменты, осуществляющие биодеградацию алканов. Имеются у микроорганизмов, способных использовать нефтепродукты в качестве источника энергии и углерода. Осуществляют следующую реакцию:
Лакказы - ферменты, участвующие в биодеградации лигнина. Окисляют фенольные соединения с образованием активных фенольных радикалов. Фенольные радикалы затем могут окислять другие соединения, выступая в роли посредников. Благодаря наличию посредников лакказы обладают низкой специфичностью и могут окислять разнообразные соединения, включая полиэтилен и, возможно, другие виды пластика.[24]
Марганцевые пероксидазы также участвуют в биодеградации лигнина. Они окисляют Mn+2 до Mn+3 . Катионы Mn3+ в водном растворе не устойчивы, поэтому образуются хелатные комплексы катионов марганца и карбоновых кислот, таких как оксалат, малонат, малат и лактат. Эти комплексы могут окислять разнообразные соединения, которые после этого сами становятся сильными окислителями. Благодаря своей особенности марганцевые пероксидазы обладают очень низкой специфичностью, что позволяет им также окислять полиэтилен.[25]
↑ 12Цветков Л. А.§ 10. Понятие о высокомолекулярных соединениях // Органическая химия. Учебник для 10 класса. — 20-е изд. — М.: Просвещение, 1981. — С. 52—57. — 1 210 000 экз.
↑Шульпин Г. Эти разные полимеры // Наука и жизнь. — 1982. — № 3. — С. 80—83.
↑Кнуняц Л. И. Химическая энциклопедия. Том 4. / под ред. Зефирова Н. С.. — М.: Большая российская энциклопедия, 1995. — С. 639. — ISBN 5-85270-008-8.
↑Чешуев В. И., Гладух Е. В., Сайко И. В. и др. Технология лекарств промышленного производства / В 2 частях, часть 1 // Винница, Нова Книга, 2014. — 696 с., ил. ISBN 978-966-382-540-3. С. 114.
↑Bombelli P., Howe C. J., Bertocchini F. Polyethylene bio-degradation by caterpillars of the wax moth Galleria mellonella // Current Biology. — Vol. 27. — P. R283—R293. — doi:10.1016/j.cub.2017.02.060.
