Метод Бринелля
Ме́тод Брине́лля — один из основных методов определения твёрдости материала.
затем вдавливают индентор в образец с плавно нарастающей нагрузкой в течение 2‑8 секунд;
после достижения максимальной величины нагрузка на индентор выдерживается в определённом промежутке времени (для сталей обычно 10‑15 секунд);

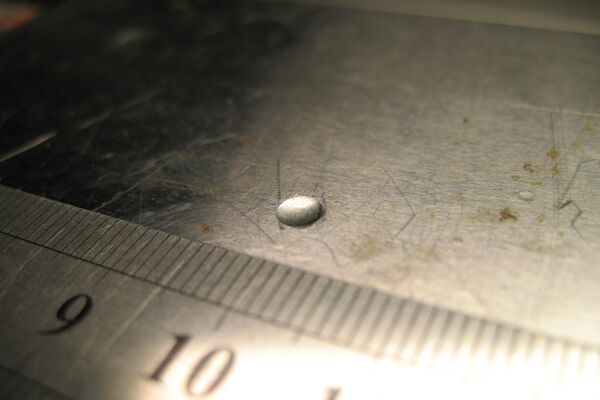

затем снимают приложенную нагрузку, отводят образец от индентора и измеряют диаметр получившегося отпечатка.
В качестве инденторов используются шарики из твёрдого сплава диаметра 1; 2; 2.5; 5 и 10мм. Величину нагрузки и диаметр шарика выбирают в зависимости от исследуемого материала.
Кроме того, выше приведённые группы могут разделяться на подгруппы в зависимости от твёрдости образцов.

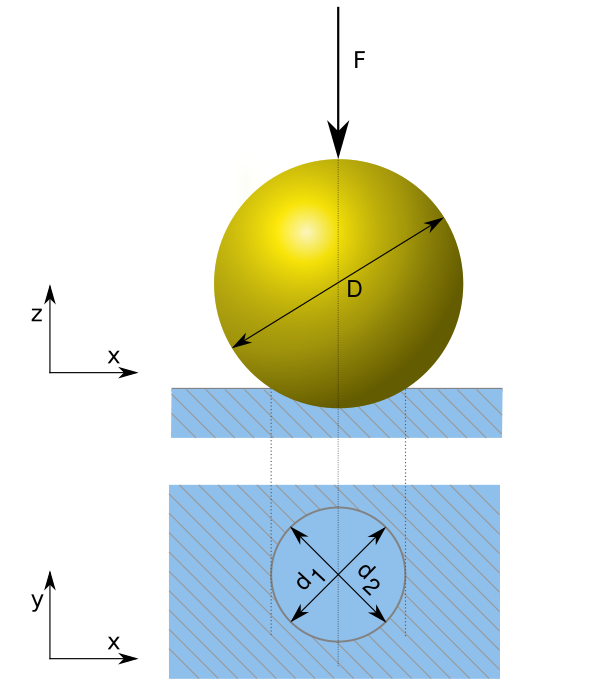

При выборе условий испытаний следят за тем, чтобы толщина образца, как минимум, в 8 раз превышала глубину вдавливания индентора. И ещё важно контролировать диаметр отпечатка, который должен находиться в пределах от 0,24·D до 0,6·D, где D — диаметр индентора (шарика).
Твёрдость по Бринеллю обозначается "HB" (Hardness Brinell) при применении стального шарика в качестве индентора или «HBW» при применении в качестве индентора шарика из твёрдого сплава и может рассчитываться двумя методами:
метод восстановленного отпечатка;
метод невосстановленного отпечатка.
По методу восстановленного отпечатка твёрдость рассчитывается как отношение приложенной нагрузки к площади поверхности отпечатка:
Метод рекомендуется применять для материалов с твёрдостью до 450 HB.
Твёрдость по Бринеллю зависит от нагрузки (обратный размерный эффект — англ.reverse indentation size effect).
При вдавливании индентора по краям отпечатка из-за выдавливания материала образуются навалы и наплывы, что затрудняет измерение как диаметра, так и глубины отпечатка.
Из-за большого размера тела внедрения (шарика) метод неприменим для тонких образцов.
Преимущества
Зная твёрдость по Бринеллю, можно быстро найти предел прочности и текучести материала, что важно для прикладных инженерных задач.
Так как метод Бринелля — один из самых старых, накоплено много технической документации, где твёрдость материалов указана в соответствии с этим методом.
Данный метод является более точным по сравнению с методом Роквелла на более низких значениях твёрдости (ниже 30 HRC).
Также метод Бринелля менее критичен к чистоте поверхности, подготовленной под замер твёрдости.
Перевод результатов измерения твёрдости различными методами[править | править код]
Результаты измерения твёрдости по методу Бринелля могут быть переведены с помощью таблиц в единицы твёрдости по другим методам, например метод Виккерса и метод Роквелла. В свою очередь, измерения твёрдости двумя последними методами могут быть переведены в единицы твёрдости по методу Бринелля. Перевод чисел твёрдости следует использовать лишь в тех случаях, когда невозможно испытать материал при заданных условиях. Полученные переводные числа твёрдости как табличные, так и рассчитанные по уравнениям согласно ASTME140-07 являются лишь приближёнными и могут быть неточными для конкретных случаев. С физической точки зрения, такое сравнение чисел твёрдости, полученных разными методами и имеющих разную размерность, лишено всякого физического смысла.
