Оптические световоды

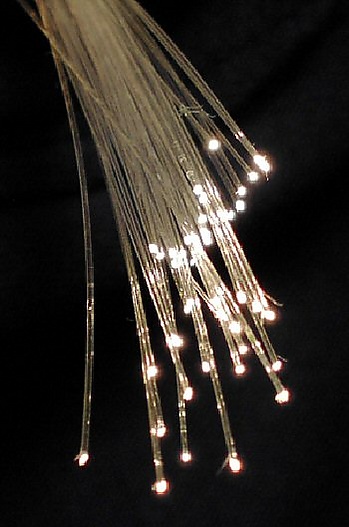

Опти́ческие светово́ды — нити из оптически прозрачного материала (стекло, пластик), предназначенные для передачи света внутри себя посредством полного внутреннего отражения. Они используются для направленной передачи оптических сигналов на большие расстояния с минимальными потерями и являются основой волоконно-оптической связи.

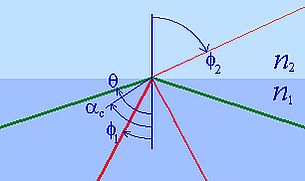

Оптические световоды работают на основе явления полного внутреннего отражения. Когда свет переходит из среды с большим показателем преломления в среду с меньшим показателем под углом падения, превышающим критический, он полностью отражается обратно в более плотную среду. Это явление описывается формулой:

${\displaystyle \alpha _{c}=\arcsin \left({\dfrac {n_{2}}{n_{1}}}\right)}$,

где:

• ${\displaystyle \alpha _{c}}$ — критический угол полного внутреннего отражения,
• ${\displaystyle n_{1}}$ — показатель преломления сердцевины световода,
• ${\displaystyle n_{2}}$ — показатель преломления оболочки,
• ${\displaystyle n_{1}>n_{2}}$.

Свет, поступающий в сердцевину под углом больше критического, многократно отражается от границы сердцевина-оболочка и распространяется вдоль световода без потерь энергии на выход наружу.

Оптический световод состоит из двух основных частей:

• Сердцевина — центральная часть световода из чистого стекла или пластика с высоким показателем преломления.
• Оболочка — внешний слой, окружающий сердцевину, с более низким показателем преломления.

Такая конструкция обеспечивает условия для полного внутреннего отражения света внутри сердцевины.

По числу распространяющихся мод световоды разделяются на:

• Одномодовые — имеют сердцевину малого диаметра (около 9 мкм). Свет распространяется в них в одной моде, что позволяет передавать сигналы на большие расстояния с минимальными искажениями и высокой скоростью передачи данных.
• Многомодовые — сердцевина большего диаметра (от 50 до 62,5 мкм). В них распространяется несколько мод световых волн, что ограничивает дальность передачи из-за межмодовой дисперсии.

По профилю показателя преломления различают:

• Ступенчатые — показатель преломления меняется скачкообразно на границе сердцевина-оболочка.
• Градиентные — показатель преломления плавно изменяется от центра сердцевины к оболочке, что снижает межмодовую дисперсию.

Идея использования световодов для передачи информации появилась в середине XX века. В 1966 году Ч. Као и Дж. Хокхем предположили возможность создания оптических волокон с низким затуханием (менее 20 дБ/км). К 1970 году в компании Corning были получены первые образцы оптических волокон с затуханием 16 дБ/км. Это достигалось за счёт использования высокочистого кварцевого стекла и устранения примесей, вызывающих поглощение света.

Волоконно-оптическая связь — основное применение оптических световодов. Они используются для передачи данных на большие расстояния с высокой скоростью (до нескольких терабит в секунду). Преимущества оптических световодов в связи:

• Низкое затухание сигнала, позволяющее передавать информацию на сотни километров без усилителей;
• Высокая пропускная способность за счёт высокой несущей частоты светового сигнала;
• Невосприимчивость к электромагнитным помехам;
• Сложность несанкционированного доступа к передаваемой информации.

Оптические световоды также находят применение в:

• Медицине — для передачи изображения в эндоскопии;
• Промышленности — в составе датчиков температуры, давления и других параметров;
• Освещении — для декоративного и функционального освещения, передачи света в труднодоступные места.

Оптические световоды сыграли ключевую роль в развитии современных технологий связи. Благодаря их уникальным свойствам стало возможным создание высокоскоростных и надёжных коммуникационных сетей, что значительно повлияло на развитие информационного общества. Применение оптических световодов продолжает расширяться, находя новые области использования в медицине, промышленности и науке.
