Ан-24

Ан-24

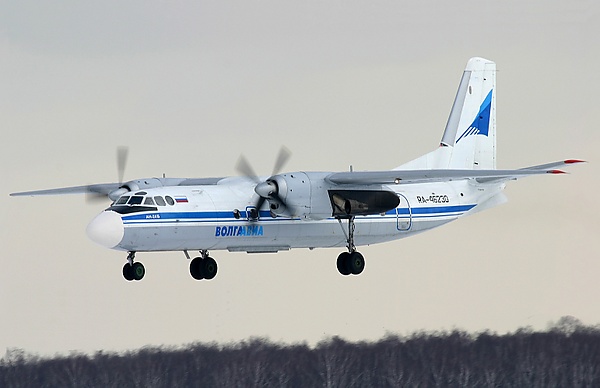

Ан-24В авиакомпании «Волга-Авиа»
Ан-24В авиакомпании «Волга-Авиа»
Тип пассажирский самолёт
Разработчик Союз Советских Социалистических Республик АНТК имени О. К. Антонова
Производитель Союз Советских Социалистических Республик Киевский авиационный завод,
Союз Советских Социалистических Республик Иркутский авиазавод,
Союз Советских Социалистических Республик Улан-Удэнский авиационный завод
Главный конструктор Олег Антонов
Первый полёт 29 октября 1959 года
Начало эксплуатации 1962 год («Аэрофлот»)
Статус эксплуатируется
Эксплуатанты Россия ИрАэро (19)
Россия UTair (17)
Россия Ангара (6)
Корейская Народно-Демократическая Республика Air Koryo (4)
Годы производства 1962 — н.в. (перерыв с 1979—2000)
1962 — 1979 (СССР)
2000 — н.в. (Китай)
Единиц произведено 1367
Варианты Ан-26
Ан-30
Ан-32
Ан-34
Xian Y-7
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Ан-24 (по кодификации НАТО: Coke — «Кокс» либо «Кола») — турбовинтовой пассажирский самолёт 3-го класса для линий малой и средней протяжённости. Оснащён двумя турбовинтовыми двигателями АИ-24 2-й серии, АИ-24Т (Ивченко) с воздушным винтом АВ-72, АВ-72Т изменяемого шага.

Самолёт выпускался с 1959 по 1979 год, произведено 1367 единиц[1].

История создания и развития

[править | править код]

Разработка нового двухдвигательного пассажирского самолёта Ан-24, предназначенного для эксплуатации на местных авиалиниях, началась в ГСОКБ-473 имени О. К. Антонова в 1958 году в соответствии с постановлением СМ СССР № 1417-656 от 18 декабря 1957 года. Согласно заданию самолёт должен был перевозить пассажиров с эквивалентной нагрузкой 4000 кг на расстояние до 2600 км с крейсерской скоростью 450 км/ч. Предусматривалось применение двигателей АИ-24.

Первый полёт Ан-24 совершил 20 октября 1959 года, за его штурвалом находился экипаж лётчика-испытателя Г. И. Лысенко. В 1961 году проходили заводские и государственные испытания. Серийное производство самолёта началось в начале 1962 года на заводе № 473 в Киеве. В сентябре 1962 года состоялся первый технический рейс с пассажирами. 31 октября 1962 года началась эксплуатация самолёта на трассе Киев — Херсон.

Средний расчётный технический ресурс на одну машину на этапе ввода самолёта в эксплуатацию оценивался О. К. Антоновым в 30 тыс. лётных часов, соответственно чему срок службы самолёта в условиях мирного времени оценивался им в 10—15 лет эксплуатации[2].

В советское время Ан-24 был одним из самых востребованных самолётов и обеспечивал треть пассажирооборота в стране. Причина высокого спроса на лайнер заключалась в его возможности совершать посадку на небольшие неподготовленные аэродромы и грунт[3].

Производство самолёта продолжалось до 1979 года. С 1962 по 1979 год было выпущено более 1200 машин, из них 1028 выпустил Киевский авиационный завод «Авиант». Также Ан-24 производился в Китае под названием Xian Y-7.

Конструкция

[править | править код]

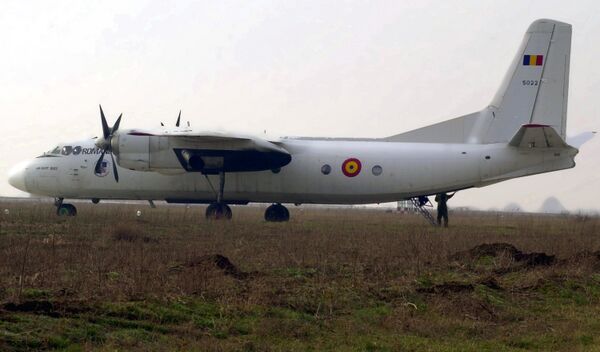

Военная модификация Ан-24 румынских ВВС

Аэродинамическая схема: двухмоторный турбовинтовой высокоплан нормальной аэродинамической схемы с прямым крылом (угол стреловидности 6° 50' по линии 25 % хорд) и однокилевым оперением.

Техническое описание

Подробное описание конструкции приведено в статье по самолёту Ан-26, в целом, за исключением конструкции хвостовой части с рампой и интерьера грузовой кабины, аналогичному по конструкции Ан-24.

Фюзеляж герметичный, типа полумонокок. Силовая конструкция состоит из набора стрингеров и балок. Вместо клёпки применены клеесварные соединения. Сечение фюзеляжа образовано двумя дугами разного диаметра. В носовой части фюзеляжа расположена кабина экипажа. За ней размещён передний багажный отсек, пассажирский салон, буфет, туалет, гардероб и задний багажный отсек.

Крыло — трапециевидной формы в плане, кессонного типа, большого удлинения. Крыло состоит из двух лонжеронов. На центроплане располагаются два отклоняющихся однощелевых закрылка, а на консолях — два выдвижных двухщелевых закрылка. Также на консолях размещены два разрезных элерона. Хвостовое оперение — традиционное, дополненное подфюзеляжным килем.

Шасси — трёхопорное: две главных опоры и одна передняя. Двойные колёса на каждой стойке. Давление внутри пневматиков регулируется на земле.

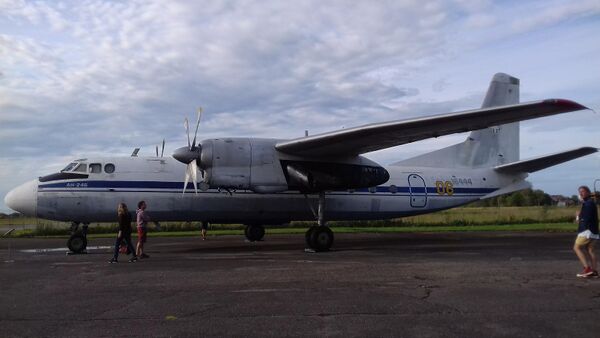

Данный экземпляр совершил певый полёт 26 июля 1968 года. Это был первый Ан-26, эксплуатируемый в Литовском УГА, в 1991 году перешёл авиакомпании «Литовские авиалинии», а в 1994 году - в ВВС Литвы. В последнем эксплуатировался до 1996 года, затем переехал в Каунасский Музей Авиации.
Ан-24Б ВВС Литвы в Каунасском музее Авиации

Силовая установка состоит из двух турбовинтовых двигателей АИ-24 с четырёхлопастными воздушными винтами АВ-72, АВ-72Т и агрегата автономного запуска ТГ-16 (на самолёте Ан-24РВ в правой мотогондоле установлен дополнительный турбореактивный двигатель РУ-19А300 тягой 800 кгс).
Мощность каждого двигателя на взлётном режиме — 2550 л. с. Диаметр винтов 3,9 м. Топливо размещается в четырёх мягких баках в центроплане общей ёмкостью 1420 л (при доработке — в восьми мягких баках общей ёмкостью 2500 л) и в двух баках-кессонах в средних частях крыла общей ёмкостью 3680 л.

Модификации

[править | править код]

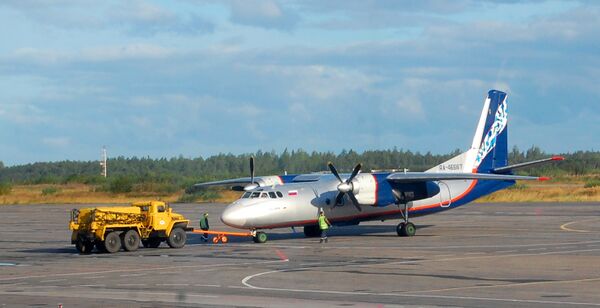

Ан-24РВ в аэропорту Талаги
Почтовая марка ГДР с изображением Ан-24
Название модели Краткие характеристики, отличия.
Ан-24 Первый серийный вариант. Выпускался в 1962 году.
Ан-24 «Нить» Самолёт для исследований природных ресурсов Земли и Мирового океана. Изготовлен в 1978 году.
Ан-24 «Троянда» Летающая лаборатория для отработки оборудования для поиска подводных лодок. В 1968 году переоборудован 1 Ан-24Т.
Ан-24А Пассажирский вариант, рассчитанный на 44 места. В 1962—1963 годах изготовлено 200 самолётов.
Ан-24АТ Проект военно-транспортного самолёта на базе Ан-24А. Отличался двигателями ТВ2-117ДС с соосными винтами диаметром 4 м.
Ан-24АТ-У Проект самолёта укороченного взлёта и посадки на базе Ан-24АТ (предлагалась установка пороховых ускорителей ПРД-63 и тормозных парашютов).
Ан-24АТ-РД Проект самолёта на базе Ан-24АТ с двумя разгонными двигателями Р27Ф-300.
Ан-24Б Пассажирский вариант с увеличенной до 21 т взлётной массой, рассчитанный на 48—52 мест. Выпускался с 1964 года. Изготовлено 400 самолётов.
Ан-24В Экспортный вариант Ан-24Б. Выпускался с 1964 года.
Ан-24ВСР Вариант самолёта, предназначенный для обучения воздушных стрелков-радистов.
Ан-24Д Проект пассажирского варианта, рассчитанный 60 мест и дальность полёта до 2700 км.
Ан-24К Проект административного (служебного) самолёта, рассчитанный на 16-18 мест.
Ан-24ЛП Лесопожарный. В 1971 году переоборудовано 3 самолёта.
Ан-24ЛР «Торос» Самолёт ледовой разведки. В 1967 году изготовлено 5 самолётов.
Ан-24ПС Поисково-спасательный на базе Ан-24Т.
Ан-24ПРТ Вариант Ан-24ПС с упрощённым составом оборудования.
Ан-24Р Самолёт радиоразведки и радиоконтроля.
Ан-24РВ Вариант Ан-24Б (В) с установленной в правой мотогондоле ТВД вспомогательной силовой установкой РУ-19А-300.
Ан-24РР Самолёт-лаборатория для радиационной разведки. В 1967—1968 годах переоборудовано 4 самолёта.
Ан-24РТ Военно-транспортный с дополнительным двигателем РУ-19А-300. В 1969—1971 годах на Иркутском авиазаводе изготовлено 62 самолёта.
Ан-24РТ (Ан-24РТР) Самолёт-радиоретранслятор.
Ан-24Т (Ан-34) Военно-транспортный самолёт на базе Ан-24Б (В). Имел большую грузовую дверь в правом борту в передней части фюзеляжа и дверь в левом борту в хвостовой части, грузовой люк в хвосте. Разработан в 1961—1965 годах. Первый полёт 16 ноября 1965 года. В 1967—1971 годах на Иркутском авиазаводе изготовлено 164 самолёта.
Ан-24УШ Учебно-штурманский вариант Ан-24. Отличался 5 рабочими местами штурманов. В 1970 году переоборудованы 7 самолётов.
Ан-24ФК (Ан-30) Фотокартографический вариант (совместная работа ОКБ Бериева и ОКБ Антонова). В 1975-1980 годах на Киевском авиационном заводе изготовлено 115 самолётов.
Ан-24ШТ Штабной вариант Ан-24. В 1968 году переоборудовано 36 самолётов.
Ан-26 Военно-транспортный самолёт. Отличается наличием грузовой рампы в задней части фюзеляжа, кран-балки и другого погрузочно-разгрузочного оборудования. В 1968-1986 годах изготовлено 1398 самолётов.
Ан-44 Проект транспортного самолёта. Отличался большой грузовой дверью в левом борту, и Т-образным оперением.
Ан-50 Проект с 4 турбореактивным двигателем АИ-25. Разработан в 1972 году.
Xian Y-7 Китайский вариант Ан-24РВ. Первый полёт 25 декабря 1970 года. В 1984—2000 годах изготовлено 70 самолётов.
Данный экземпляр совершил певый полёт 26 июля 1968 года. Это был первый Ан-26, эксплуатируемый в Литовском УГА, в 1991 году перешёл авиакомпании "Литовские авиалинии", а в 1994 году - в ВВС Литвы. В последнем эксплуатировался до 1996 года, затем переехал в Каунасский Музей Авиации.

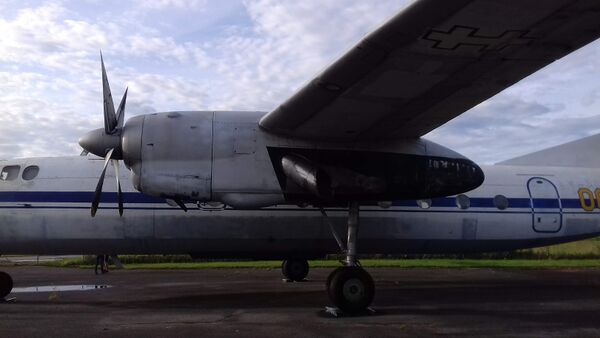

Двигатель Ан-24В. Каунасский Музей Авиации

Операторы

[править | править код]

Военные операторы[править | править код]

Указаны операторы только варианта Ан-24 и Ан-24РВ, операторы иных модификаций указаны в соответствующих им статьях.

Гражданские операторы[править | править код]

авиакомпания единиц в

эксплуатации

модификация
Россия Комиавиатранс 2 Ан-24РВ[15]
Россия Ангара 5 1 Ан-24Б, 4 Ан-24РВ [16]
Россия Алроса 3 Ан-24РВ [17]
Россия ИрАэро 7 Ан-24РВ [18]
Россия КрасАвиа 3 Ан-24РВ [19]
Россия Хабаровские авиалинии 2 Ан-24РВ [20]
Россия Полярные Авиалинии 5 Ан-24РВ [21]
Россия ЮТэйр (ЮТэйр Карго) 16 Ан-24РВ [22]
Россия Якутия 4 Ан-24РВ [23]
Казахстан SCAT (Южное небо) 7 3 Ан-24Б, 4 Ан-24РВ [24]
Корейская Народно-Демократическая Республика Air Koryo 4 2 Ан-24Б, 2 Ан-24РВ [25]
Украина Мотор Сич (авиакомпания) 3 3 Ан-24РВ
Всего 59

(45 из них эксплуатируются в России)

Эксплуатация

[править | править код]

Срок эксплуатации самолётов Ан-24 продлён до 60 лет — их можно продолжать безопасно эксплуатировать до 2030-х годов (но расходы на их обслуживание и ремонт постоянно растут и всё сложнее ситуация с лётным составом). На смену ему ожидается Ил-114-300 [26].

Аварии и катастрофы[править | править код]

Основная статья: Список потерянных Ан-24

По данным сайта Aviation Safety Network по состоянию на 31 октября 2020 года в общей сложности в результате катастроф и серьёзных аварий были потеряны 174 самолёта Ан-24.[27] Ан-24 пытались угнать 35 раз, при этом погибли 6 человек. Всего в этих происшествиях погибло 2232 человека[28].

Памятники и музейные экспонаты

[править | править код]

Характеристики

[править | править код]

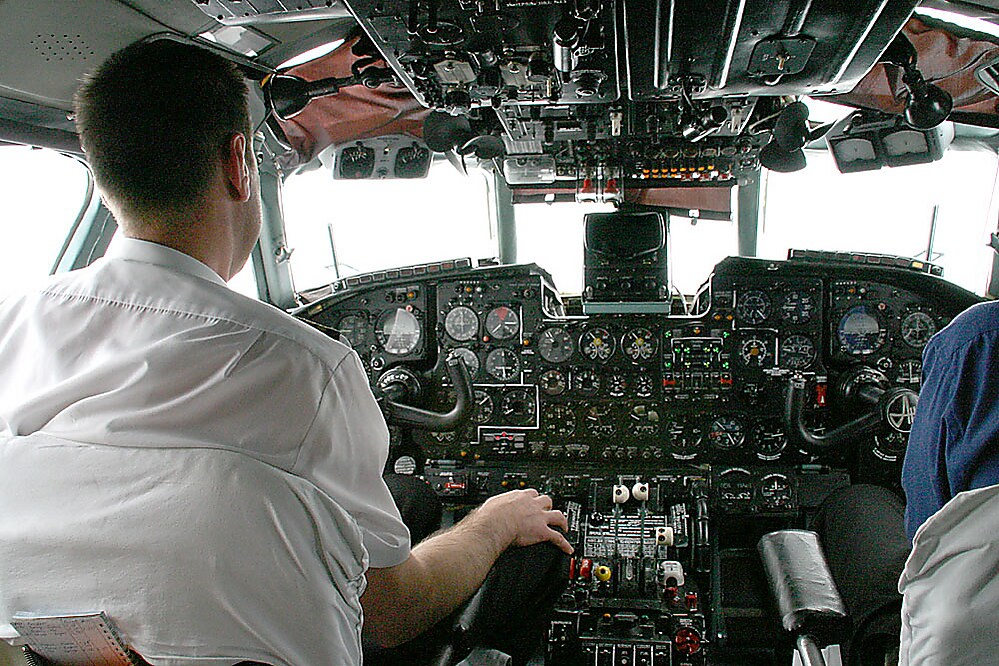

В кабине пилотов
Sound_of_AN-24_airplane
Звук пролетающего Ан-24
Помощь по воспроизведению.

Источник данных: [35]

Технические характеристики

(2 × 1876)

Лётные характеристики
  • Максимально допустимая скорость: 460 км/ч (приборная скорость)
  • Максимальная скорость: 540 км/ч (приборная скорость при экстренном снижении)
  • Крейсерская скорость: 460 км/ч (на высоте 6000 м)
  • Скорость сваливания: 191 км/ч (приборная скорость, закрылки убраны, масса 21 000 кг)
  • Практическая дальность: 1850 км
  • Перегоночная дальность: 2820 км
  • Практический потолок: 7700 м
  • Скороподъёмность: 5—15 м/с
  • Длина разбега: взлётная масса 21 000 кг, ИВПП: закрылки 15 — 850 м, закрылки 5 — 1000 м
  • Длина пробега: посадочная масса 20 000 кг — 580 м
