Краски с использованием урановых и других радиоактивных материалов применялись еще задолго до начала нашей эры, но испускаемое ими ионизирующее излучение было так незначительно, что его не могли заметить.
Первым обнаруженным видом ионизирующего излучения стали катодные лучи (потоки электронов, ускоряемых в вакуумной трубке высоким напряжением), открытые в 1860-х годах. Затем были открыты рентгеновские лучи (Вильгельм Рентген, 1895). В 1896 году Анри Беккерель обнаружил ещё один вид ионизирующего излучения — невидимые лучи, испускаемые ураном, проходящие сквозь плотное непрозрачное вещество и засвечивающие фотоэмульсию (в современной терминологии — гамма-излучение)[6][7]. В результате дальнейшего исследования явления радиоактивности было обнаружено (Эрнест Резерфорд, 1899), что в результате радиоактивного распада испускаются альфа-, бета- и гамма-лучи, отличающиеся по ряду свойств, в частности, по электрическому заряду. Впоследствии были обнаружены и другие виды ионизирующей радиации, возникающие при радиоактивном распаде ядер: позитроны, конверсионные и оже-электроны, нейтроны, протоны, осколки деления, кластеры (лёгкие ядра, испускаемые при кластерном распаде). В 1911—1912 годах были открыты космические лучи.
Многие стабильные атомы в результате облучения и соответствующей индуцированной ядерной реакции превращаются в нестабильные изотопы. В результате такого облучения стабильное вещество становится радиоактивным, причём тип вторичного ионизирующего излучения будет отличаться от первоначального облучения. Наиболее ярко такой эффект проявляется после нейтронного облучения. Типичным примером является кобальт, который в природе находится только в виде одного стабильного изотопа — кобальта-59. Его сечение захвататепловых нейтронов высокое, и он легко становится радиоактивным кобальтом-60, имеющим период полураспада около 5 лет. Природное железо содержит изотоп железо-54, который, захватывая нейтрон, становится относительно долгоживущим (период полураспада — чуть больше 2,5 лет) железом-55, излучающим характеристическое рентгеновское излучение и оже-электроны в процессе электронного захвата.
В то же время облучение вещества рентгеновскими лучами и низкоэнергетичными (ниже нескольких МэВ) гамма-квантами и бета-частицами не приводит к наведённой радиоактивности, поскольку их энергии недостаточно для ядерных реакций, превращающих стабильные ядра в радиоактивные.
В процессе ядерного распада или синтеза возникают новые нуклиды, которые также могут быть нестабильны. В результате возникает цепочка ядерных превращений. Каждое превращение имеет свою вероятность и свой набор ионизирующих излучений. В результате интенсивность и характер излучений радиоактивного источника может значительно меняться со временем.
Исторически первыми датчиками ионизирующего излучения были химические светочувствительные материалы, используемые в фотографии. Ионизирующие излучения засвечивали фотопластинку, помещённую в светонепроницаемый конверт. Однако от них быстро отказались из-за длительности и затратности процесса, сложности проявки и низкой информативности.
В качестве датчиков ионизирующего излучения в быту и промышленности наибольшее распространение получили дозиметры на базе счётчиков Гейгера. Счётчик Гейгера — газоразрядный прибор, в котором ионизация газа излучением превращается в электрический ток между электродами. Как правило, такие приборы корректно регистрируют только гамма-излучение. Некоторые приборы снабжаются специальным фильтром, преобразующим бета-излучение в гамма-кванты за счёт тормозного излучения. Счётчики Гейгера плохо селектируют излучения по энергии, для этого используют другую разновидность газоразрядного счётчика, т. н. пропорциональный счётчик.
Существуют полупроводниковые датчики ионизирующего излучения. Принцип их действия аналогичен газоразрядным приборам с тем отличием, что ионизируется объём полупроводника между двумя электродами. В простейшем случае это обратносмещенный полупроводниковый диод. Для максимальной чувствительности такие детекторы имеют значительные размеры.[11]
Широкое применение в науке получили сцинтилляторы. Эти приборы преобразуют энергию излучения в видимый свет за счёт поглощения излучения в специальном веществе. Вспышка света регистрируется фотоэлектронным умножителем. Сцинтилляторы хорошо разделяют излучение по энергиям.
Для исследования потоков элементарных частиц применяют множество других методов, позволяющих полнее исследовать их свойства, например, пузырьковая камера, камера Вильсона.
Эффективность взаимодействия ионизирующего излучения с веществом зависит от типа излучения, энергии частиц и сечения взаимодействия облучаемого вещества. Важные показатели взаимодействия ионизирующего излучения с веществом:
поглощённая доза излучения, показывающая, какая энергия излучения поглощается в единице массы вещества.
В Международной системе единиц (СИ) единицей поглощённой дозы является грэй (русское обозначение: Гр, международное: Gy), численно равный поглощённой энергии в 1 Дж на 1 кг массы вещества. Иногда встречается устаревшая внесистемная единица рад (русское обозначение: рад; международное: rad): доза, соответствующая поглощённой энергии 100 эрг на 1 грамм вещества. 1 рад = 0,01 Гр. Не следует путать поглощённую дозу с эквивалентной дозой.
Также широко применяется устаревшее понятие экспозиционная доза излучения — величина, показывающая, какой заряд создаёт фотонное (гамма- или рентгеновское) излучение в единице объёмавоздуха. Для этого обычно используют внесистемную единицу экспозиционной дозы рентген (русское обозначение: Р; международное: R): доза фотонного излучения, образующего ионы с зарядом в 1 ед. заряда СГСЭ((1/3)⋅10−9кулон) в 1 см³ воздуха. В системе СИ используется единица кулон на килограмм (русское обозначение: Кл/кг; международное: C/kg): 1 Кл/кг = 3876 Р;1 Р = 2,57976⋅10−4 Кл/кг[12].
Активность радиоактивного источника ионизирующего излучения определяется как среднее количество распадов ядер в единицу времени. Соответствующая единица в системе СИ беккерель (русское обозначение: Бк; международное: Bq) обозначает количество распадов в секунду. Применяется также внесистемная единица кюри (русское обозначение: Ки; международное: Ci). 1 Ки = 3,7⋅1010 Бк. Первоначальное определение этой единицы соответствовало активности 1 градия-226.
Корпускулярное ионизирующее излучение также характеризуется кинетической энергией частиц. Для измерения этого параметра наиболее распространена внесистемная единица электронвольт (русское обозначение: эВ, международное: eV). Как правило радиоактивный источник генерирует частицы с определённым спектром энергий. Датчики излучений также имеют неравномерную чувствительность по энергии частиц.
Альфа-излучение представляет собой поток альфа-частиц — ядер гелия-4. Альфа-частицы, рождающиеся при радиоактивном распаде, могут быть легко остановлены листом бумаги. Бета-излучение — это поток электронов, возникающих при бета-распаде; для защиты от бета-частиц энергией до 1 МэВ достаточно алюминиевой пластины толщиной в несколько миллиметров. Гамма-излучение обладает гораздо большей проникающей способностью, поскольку состоит из высокоэнергичных фотонов, не обладающих зарядом; для защиты эффективны тяжёлые элементы (свинец и т. д.), поглощающие МэВ-ные фотоны в слое толщиной несколько см. Проникающая способность всех видов ионизирующего излучения зависит от энергии.
По механизму взаимодействия с веществом выделяют непосредственно потоки заряженных частиц и косвенно ионизирующее излучение (потоки нейтральных элементарных частиц — фотонов и нейтронов). По механизму образования — первичное (рождённое в источнике) и вторичное (образованное в результате взаимодействия излучения другого типа с веществом) ионизирующее излучение.
Энергия частиц ионизирующего излучения лежит в диапазоне от нескольких сотен электронвольт (рентгеновское излучение, бета-излучение некоторых радионуклидов) до 1015—1020 и выше электронвольт (протоны космического излучения, для которых не обнаружено верхнего предела по энергии).
Длительное воздействие корпускулярных излучений или фотонных излучений сверхвысоких энергий может существенно изменять свойства конструкционных материалов. Изучением этих изменений занимается инженерная дисциплина радиационное материаловедение. Раздел физики, занимающийся исследованием поведения твёрдых тел под облучением, получил название радиационная физика твёрдого тела.[13] Наиболее значимыми типами радиационных повреждений является:
разрушение кристаллической решётки вследствие выбивания атомов из узлов;
ионизация диэлектриков;
изменение химического состава веществ вследствие ядерных реакций.
Учёт радиационных повреждений инженерных конструкций наиболее актуален для ядерных реакторов и полупроводниковой электроники, рассчитанной на работу в условиях радиации.
Современные полупроводниковые технологии чувствительны к ионизирующей радиации[14][15][16][17]. Тем не менее они широко применяются в военной и космической технике, в ядерной индустрии. При этом используется ряд технологических, схемотехнических и программных решений, уменьшающих последствия радиационного воздействия.
Основные типы радиационных повреждений, приводящих к разовым или необратимым отказам полупроводниковых приборов:
Накопление электрического заряда в диэлектриках вследствие ионизации. Приводит к смещению порога открывания полевых транзисторов и долговременному отказу. Уменьшение топологических норм увеличивает стойкость к такого типа повреждениям.
Стекание заряда в EEPROM и Flash памяти вследствие ионизации диэлектрика «кармана». Приводит к потере данных. Борются резервированием, избыточным кодированием и использованием других видов памяти.
Космические тяжёлые заряженные частицы (ТЗЧ) высоких энергий или мощные излучения иной природы, ионизируя атомы, рождают в полупроводнике лавину электронов. Это может приводить к изменению состояния цифровых схем и мощным помехам в аналоговых схемах. В худшем случае к пробою изоляторов или тиристорному защёлкиванию приборов с изоляцией p-n-переходом. С последним борются изоляцией диэлектриком; изоляцией двумя p-n-переходами (triple-well процесс); контролем тока потребления узлов с перезапуском по аварийному росту потребления.
Разрушение кристаллической структуры полупроводника вследствие смещения атомов со своих мест под ударами высокоэнергетических частиц.
Изменение химического состава полупроводников вследствие ядерных реакций, индуцированных излучением.
Ионизирующее излучение может вызывать химические превращения вещества. Такие превращения изучает радиационная химия. Под действием ионизирующего излучения могут происходить такие превращения как например[18]:
Радиационное разложение молекул кислорода и появление атомарного кислорода приводит к озонированию воздуха[19], из-за чего металлы на воздухе окисляются быстрее.
Разные типы ионизирующего излучения обладают разным разрушительным эффектом и разным способом воздействия на биологические ткани. Соответственно, одной и той же поглощённой дозе соответствует разная биологическая эффективность излучения. Поэтому для описания воздействия излучения на живые организмы вводят понятие относительной биологической эффективности излучения. Для заряженных частиц биологическая эффективность прямо связана с линейной передачей энергии данного типа частиц (средняя потеря энергии частицей на единицу длины пробега частицы в ткани).
Для учёта биологического эффекта поглощённой дозы была введена эквивалентная доза ионизирующего излучения, численно равная произведению поглощённой дозы на взвешивающий коэффициент излучения. Для рентгеновского, гамма- и бета-излучений коэффициент принят за 1. Для альфа-излучения и осколков ядер коэффициент 20. Нейтроны — 5…20 в зависимости от энергии. В системе СИ эффективная и эквивалентная доза измеряется в зивертах (русское обозначение: Зв; международное: Sv).
Ранее широко применялась единица измерения эквивалентной дозы бэр (от биологический эквивалент рентгена для гамма-излучения; русское обозначение: бэр; международное: rem). Первоначально единица определялась как доза ионизирующего излучения, производящего такое же биологическое действие, как и доза рентгеновского или гамма-излучения, равная 1 Р. После принятия системы СИ под бэром стали понимать единицу, равную 0,01 Дж/кг. 1 бэр = 0,01 Зв = 100 эрг/г[20].
Помимо биологической эффективности, необходимо учитывать проникающую способность излучений. Например, тяжёлые ядра атомов и альфа-частицы имеют крайне малую длину пробега в сколько-нибудь плотном веществе, поэтому радиоактивные альфа-источники опасны не при внешнем облучении, а лишь при попадании внутрь организма. Наоборот, гамма-излучение обладает значительной проникающей способностью.
Некоторые радиоактивные изотопы способны встраиваться в процесс обмена веществ живого организма, замещая стабильные элементы. Это приводит к удержанию и накоплению радиоактивного вещества непосредственно в живых тканях, что существенно увеличивает опасность контакта. Например, широко известны йод-131, изотопы стронция, плутония и т. п. Для характеристики этого явления используется понятие период полувыведения изотопа из организма.
1. Физическая стадия. Перенос энергии излучения. 2. Физико-химическая стадия. Перераспределение избыточной энергии между возбуждёнными молекулами. 3. Химическая стадия. Взаимодействие активных продуктов друг с другом и с окружающими молекулами.[21]

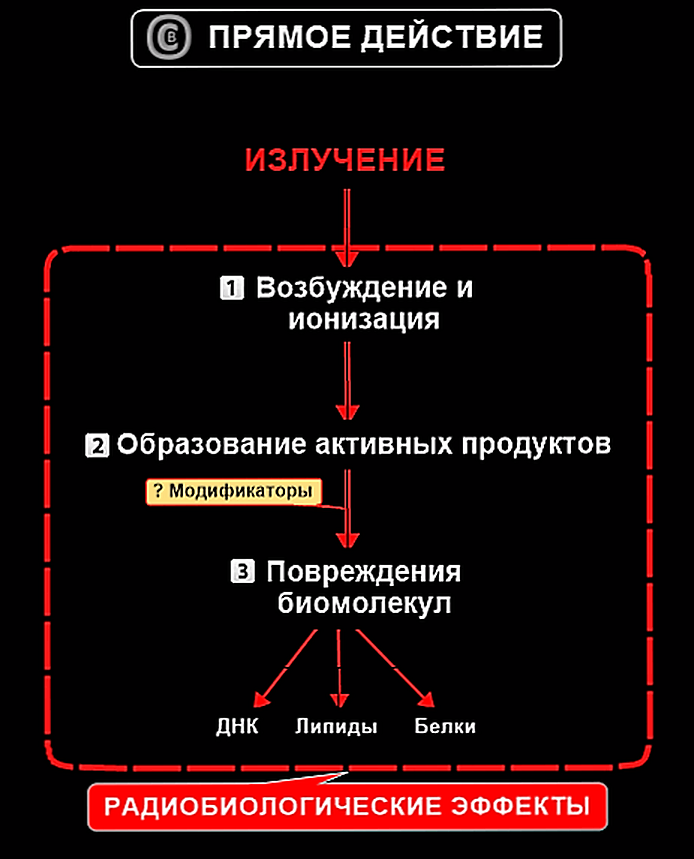

Прямое действие ионизирующих излучений — это прямое попадание ионизирующих частиц в биологические молекулярные структуры клеток и в жидкие (водные) среды организма.
Непрямое или косвенное действие — действие свободных радикалов, возникающих в результате ионизации, создаваемой излучением в жидких средах организма и клеток. Свободные радикалы вызывают нарушения целостности цепочек макромолекул (белков и нуклеиновых кислот), что может привести как к массовой гибели клеток, так и канцерогенезу и мутагенезу. Наиболее подвержены воздействию ионизирующего излучения активно делящиеся (эпителиальные, стволовые, также эмбриональные) клетки.
После действия излучения на организм в зависимости от дозы могут возникнуть детерминированные и стохастические радиобиологические эффекты. Например, порог появления симптомов острой лучевой болезни у человека составляет 1—2 Зв на всё тело.
В отличие от детерминированных, стохастические эффекты не имеют чёткого дозового порога проявления. С увеличением дозы облучения возрастает лишь частота проявления этих эффектов. Проявиться они могут как спустя много лет после облучения (злокачественные новообразования), так и в последующих поколениях (мутации)[22].
Основным источником информации о стохастических эффектах воздействия ионизирующего излучения являются данные наблюдений за здоровьем людей, переживших атомные бомбардировки или радиационные аварии. Специалисты наблюдали 87 500 человек, переживших атомные бомбардировки. Средняя доза их облучения составила 240 миллизиверт. При этом прирост онкологических заболеваний за последующие годы составил 9 %. При дозах менее 100 миллизиверт различий между ожидаемой и наблюдаемой в реальности заболеваемостью никто в мире не установил.[23]
Попадание излучения в клетки организма носит случайный, вероятностный характер. Критически повреждаются только те клетки, в которые попало ионизирующее излучение. При этом обычно, если клетка повреждена, то запускается механизм репарации ДНК. Если же в ДНК оказывается слишком много повреждений, которые невозможно нормально починить, то запускаются различные механизмы клеточной гибели (апоптоз, аутофагия и т.п.). Но иногда этот механизм не срабатывает, и такая клетка с поврежденной ДНК начинает делиться. В случае неконтролируемого роста таких тканей начинается развитие лейкозов и раковых опухолей. До сих пор окончательно не решен вопрос о том, существует ли безопасная доза для стохастических эффектов воздействия ионизирующего излучения. Согласно официально принятой линейной беспороговой концепции, такой абсолютно безопасной дозы нет. Тем не менее, в научной литературе приводятся доказательства того, что облучение в малых дозах снижает частоту развития злокачественных новообразований и стимулирует иммунную систему. Наименее чувствительны к радиации более простые организмы — прежде всего, одноклеточные организмы, включая бактерии. Например, тихоходки, выдерживают дозу радиации, которая более чем в тысячу раз превышает смертельную для человека. У них имеется специальный белок Dsup, который садится на молекулу ДНК и защищает ее от разнообразных повреждений[24].
Основные источники и дозы облучения, которые человек получает за год[править | править код]
Пик 0,11 мЗв в 1963 году и с тех пор снижается; уровень выше рядом с испытательными полигонами
Профессиональное воздействие
0,005
0,005
0,01
В среднем по миру только для рабочих 0,7 мЗв, в основном из-за радона в шахтах; США в основном за счёт медицинских и авиационных работников.
Чернобыльская авария
0,002
—
0,01
0,006 (14 регионов)
Пик 0,04 мЗв в 1986 году и с тех пор снижается; уровень выше рядом со станцией
Ядерный топливный цикл
0,0002
0,001
До 0,02 мЗв возле объектов; не включает профессиональное облучение
Другой
—
0,003
Промышленность, безопасность, медицина, образование и исследования
Промежуточный итог (искусственный)
0,6
3,14
2.33
Общее
3,00
6,24
3,83
3,98
миллизиверт в год
Естественный радиационный фон в разных местах значительно различается. Во Франции, например, годовая доза естественного облучения составляет 5 мЗв, в Швеции — 6,3 мЗв, а на пляжах Гуарапари в Бразилии, годовой уровень радиации составляет 175 мЗв из-за высокого содержания тория в песке. Поскольку в кирпиче и бетоне в небольших дозах присутствуют радиоактивные элементы, средняя доза для человека возрастает ещё на 1,5 мЗв в год. Из-за выбросов тепловых электростанций, работающих на угле и при полётах на самолете человек получает до 4 мЗв в год. При медицинских диагностических процедурах (рентгеновских снимках и т.п.) человек получает ещё примерно 1,4 мЗв в год. Итого полученная человеком годовая доза может достигать 10 мЗв, но в среднем не превышает 5 мЗв[29]. Радиоактивный фон не оказывает никакого заметного биологического эффекта на человека, если он не превышает 3 миллизиверт в год. Дозы до 10 миллизиверт считаются совершенно безопасными. Изменения появляются при облучении дозами порядка 10–100 миллизиверт, а проявления системных повреждений организма начинаются от 500 миллизиверт[30].
Нормирование осуществляется по санитарным правилам и нормативам СанПин 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)».
Устанавливаются дозовые пределы эффективной дозы для следующих категорий лиц:
персонал — лица, работающие с техногенными источниками излучения (группа А) или находящиеся по условиям работы в сфере их воздействия (группа Б);
все население, включая лиц из персонала, вне сферы и условий в их производственной деятельности.
Основные пределы доз и допустимые уровни облучения персонала группы Б равны четверти значений для персонала группы А.
Эффективная доза для персонала не должна превышать за период трудовой деятельности (50 лет) 1000 мЗв, а для обычного населения за всю жизнь — 70 мЗв. Планируемое повышенное облучение допускается только для мужчин старше 30 лет при их добровольном письменном согласии после информирования о возможных дозах облучения и риске для здоровья.
«Вечные» люминесцентные источники света широко использовались в середине XX века в циферблатах приборов, подсветке специального оборудования, ёлочных игрушках, рыболовецких поплавках и тому подобном.
Для лечения опухолей и других патологических очагов используют лучевую терапию: облучение гамма-квантами, рентгеном, электронами, тяжёлыми ядерными частицами, такими как протоны, тяжёлые ионы, отрицательные π-мезоны и нейтроны разных энергий.
Международный условный знак радиационной опасности («трилистник», «вентилятор») имеет форму трёх секторов шириной 60°, расставленных на 120° друг относительно друга, с небольшим кругом в центре. Выполняется чёрным цветом на жёлтом фоне.
В таблице символов Юникод есть символ знака радиационной опасности — ☢ (U+0x2622).
В 2007 году был принят новый знак радиационной опасности, в котором «трилистник» дополнен знаками «смертельно» («череп с костями») и «уходи!» (силуэт бегущего человека и указывающая стрелка). Новый знак призван стать более понятным для тех, кто не знаком со значением традиционного «трилистника».
Основными составляющими естественного (природного) радиационного фона являются космические лучи и излучение от радионуклидов земного происхождения, повсеместно содержащихся в земной коре[41].
Согласно данным НКДАР среднемировая мощность эффективной дозы от действия космических лучей (включая вторичное нейтронное излучение) на поверхности земли вне укрытий составляет 0,036 мкЗв/ч[42]. С увеличением высоты над уровнем моря это значение существенно меняется и в зоне полётов гражданской авиации (9—12 км) может составлять 5—8 мкЗв/ч. Исходя из этого эффективная доза от действия космических лучей при трансатлантическом перелёте из Европы в Северную Америку достигает 30—45 мкЗв[43]. Кроме того мощность дозы рассматриваемого излучения зависит от геомагнитной широты и состояния 11-летнего цикла солнечной активности. Вклад каждого из двух факторов в мощность дозы излучения составляет около 10 % [44].
Средняя годовая эффективная доза, получаемая человеком и обусловленная природными факторами, составляет 2400 мкЗв, в эту цифру кроме внешнего облучения от источников рассмотренных выше, входит внутренне облучение от радионуклидов попадающих в организм человека с воздухом, пищей и водой (суммарно 1500 мкЗв)[56]. В последнее время техногенное облучение в развитых странах приближается к вкладу от естественных источников. При этом доза от медицинских исследований и терапии с использованием источников ионизирующего излучения составляет 95 % всего антропогенного радиационного воздействия на человека[57].
↑Для сопоставления измеренных величин экспозиционной дозы с эффективной дозой, приведённой в трудах НКДАР, следует использовать следующие коэффициенты: коэффициент соответствия экспозиционной дозы поглощённой дозе1 Р = 0,873 рад (в воздухе)[50][51][52]; коэффициент 0,01 перевода из внесистемной единицы Рад в единицу СИ грей[53][54]; принятый НКДАР коэффициент 0,7 перехода от поглощённой дозы в воздухе к эффективной дозе, получаемой человеком [55].
