Флеш-память
У этого термина существуют и другие значения, см. Флеш.

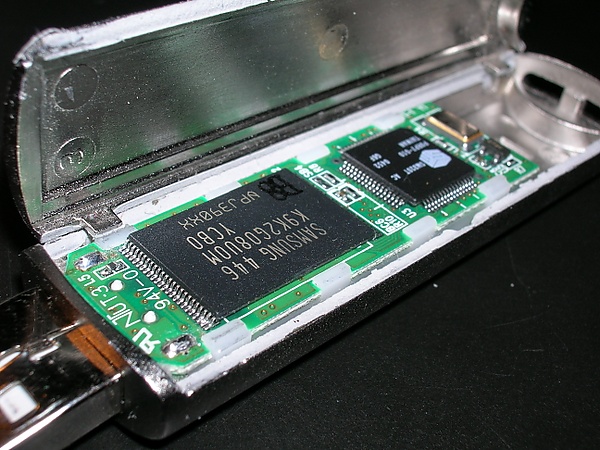

USB-флеш-накопитель. На переднем плане видна микросхема NAND-флеш-памяти, на заднем — её контроллер
Флеш (англ.flash memory) — разновидность полупроводниковой технологии электрически перепрограммируемой памяти (EEPROM). Это же слово используется в электронной схемотехнике для обозначения технологически законченных решений постоянных запоминающих устройств в виде микросхем на базе этой полупроводниковой технологии. В быту это словосочетание закрепилось за широким классом твердотельных устройств хранения информации.
Благодаря компактности, дешевизне, механической прочности, большому объёму, скорости работы и низкому энергопотреблению флеш-память широко используется в цифровых портативных устройствах и носителях информации. Серьёзным недостатком данной технологии является ограниченный ресурс носителей[1][2], а также чувствительность к электростатическому разряду.
Предшественниками технологии флеш-памяти можно считать ультрафиолетово-стираемые постоянные запоминающие устройства (EPROM) и электрически стираемые ПЗУ (EEPROM). Эти приборы также имели матрицу транзисторов с плавающим затвором, в которых инжекция электронов в плавающий затвор («запись») осуществлялась созданием большой напряжённости электрического поля в тонком диэлектрике. Однако площадь разводки компонентов в матрице резко увеличивалась, если требовалось создать поле обратной напряжённости для снятия электронов с плавающего затвора («стирания»), поэтому и возникло два класса устройств: в одном случае жертвовали цепями стирания, получая память высокой плотности с однократной записью, а в другом случае делали полнофункциональное устройство с гораздо меньшей ёмкостью.
Соответственно, усилия инженеров были направлены на решение проблемы плотности компоновки цепей стирания. Они увенчались успехом — изобретением инженера компании ToshibaФудзи Масуокой в 1984 году. Название «флеш» было придумано также в Toshiba — Сёдзи Ариидзуми, которому процесс стирания содержимого памяти напомнил фотовспышку (англ.flash). Масуока представил свою разработку в 1984 году на конференции IEEE International Electron Devices Meeting (IEDM), проходившей в Сан-Франциско.
В 1988 году Intel выпустила первый коммерческий флеш-чип NOR-типа.
NAND-тип флеш-памяти был анонсирован Toshiba в 1989 году на International Solid-State Circuits Conference.

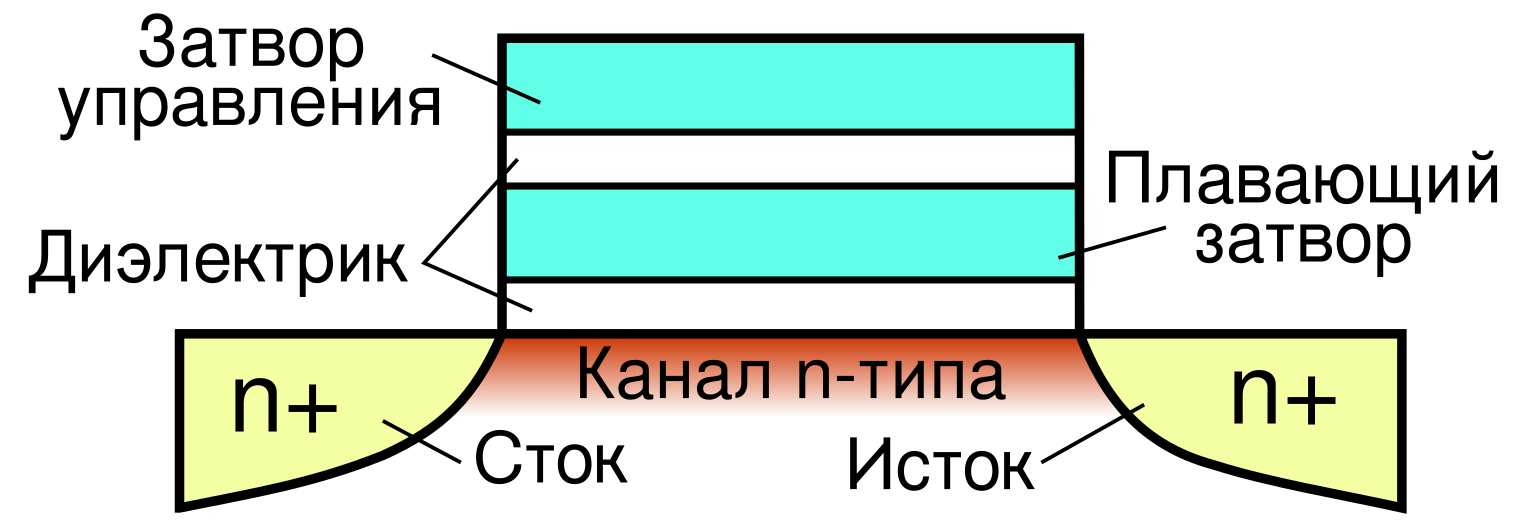

Основным компонентом в флеш-памяти является транзистор с плавающим затвором, который является разновидностью МОП-транзисторов. Его отличие в том, что у него есть дополнительный затвор (плавающий), расположенный между управляющим затвором и p-слоем. Плавающий затвор изолирован и хранимый в нём отрицательный заряд будет оставаться надолго.
Информация в этой статье или некоторых её разделах устарела.
Вы можете помочь проекту, обновив её и убрав после этого данный шаблон.
Различают устройства, в которых элементарная ячейка хранит один бит информации или несколько бит. В однобитовых ячейках различают только два уровня заряда на плавающем затворе. Такие ячейки называют одноуровневыми (single-level cell, SLC). В многобитовых ячейках различают больше уровней заряда; их называют многоуровневыми (multi-level cell, MLC[3][4]). MLC-устройства дешевле и более ёмки, чем SLC-устройства, однако имеют более высокое время доступа и примерно на порядок меньшее максимальное количество перезаписей[5].
Обычно под MLC понимают память с 4 уровнями заряда (2 бита) на каждую ячейку. Более дешёвую в пересчёте на объём память с 8 уровнями (3 бита) называют TLC (Triple Level Cell)[3][4] или 3bit MLC (так называет ее Samsung)[6]. Существуют также устройства с 16 уровнями на ячейку (4 бита), QLC (quad-level cell). В августе 2018 года Samsung Electronics объявил о начале массового производства SSD на памяти QLC V-NAND[7].
К 2016 году многоуровневая память доминирует на рынке. Тем не менее, SLC-изделия, несмотря на многократно меньшую ёмкость, продолжают разрабатываться и выпускаться для особо ответственных применений[8].
Естественным развитием идеи MLC-ячеек была мысль записать в ячейку аналоговый сигнал. Наибольшее применение такие аналоговые флеш-микросхемы получили в воспроизведении относительно коротких звуковых фрагментов в дешёвых тиражируемых изделиях. Такие микросхемы могут применяться в простейших игрушках, звуковых открытках, автоответчиках и так далее.[9]
Флеш-память различается методом соединения ячеек в массив.
Конструкция NOR использует классическую двумерную матрицу проводников, в которой на пересечении строк и столбцов установлено по одной ячейке. При этом проводник строк подключался к стоку транзистора, а столбцов — ко второму затвору. Исток подключался к общей для всех подложке.
Конструкция NAND — трёхмерный массив. В основе та же самая матрица, что и в NOR, но вместо одного транзистора в каждом пересечении устанавливается столбец из последовательно включенных ячеек. В такой конструкции получается много затворных цепей в одном пересечении. Плотность компоновки можно резко увеличить (ведь к одной ячейке в столбце подходит только один проводник затвора), однако алгоритм доступа к ячейкам для чтения и записи заметно усложняется. Также в каждой линии установлено два МОП-транзистора: управляющий транзистор разрядной линии (англ.bit line select transistor), расположенный между столбцом ячеек и разрядной линией и управляющий транзистор заземления, расположенный перед землёй (англ.ground select transistor).
Технология NOR позволяет получить быстрый доступ индивидуально к каждой ячейке, однако площадь ячейки велика. Наоборот, NAND имеют малую площадь ячейки, но относительно длительный доступ сразу к большой группе ячеек. Соответственно, различается область применения: NOR используется как для непосредственной памяти программ микропроцессоров, так и для хранения небольших вспомогательных данных.
Названия NOR и NAND произошли по ассоциации схемы включения ячеек в массив со схемотехникой микросхем КМОП-логики — NOR- и NAND-элементов.
Для чтения подаётся положительное напряжение на управляющий затвор. Если в плавающем затворе отсутствует заряд, то транзистор начнёт проводить ток. В противном случае ток между истоком и стоком не возникает. Для MLC-ячеек необходимо произвести несколько измерений.
NOR
Для чтения определённой ячейки памяти необходимо подать на её управляющий затвор промежуточное напряжение (достаточное для проводимости транзистора только при отсутствии заряда в плавающем затворе). На остальные ячейки в линии следует подать минимальное напряжение для исключения проводимости этих ячеек. Если в интересующей нас ячейке отсутствует заряд, то возникнет ток между разрядной линией (англ.bit line) и землёй.
NAND
В данной компоновке также подаётся промежуточное напряжение на управляющий затвор определённой ячейки. На остальные управляющие затворы в линии подаётся повышенное напряжение, чтобы они гарантированно проводили ток. Таким образом возникает ток между землёй и линией, если в интересующей нас ячейке отсутствует заряд.
Для записи заряды должны попасть в плавающий затвор, однако он изолирован слоем оксида. Для перенесения зарядов может использоваться эффект туннелирования. Для разряда необходимо подать большое положительное напряжение на управляющий затвор: отрицательный заряд с помощью туннельного эффекта покинет плавающий затвор. И наоборот, для заряда плавающего затвора необходимо подать большое отрицательное напряжение.
Также запись может быть реализована с помощью инжекции горячих носителей. При протекании тока между истоком и стоком повышенного напряжения электроны могут преодолевать слой оксида и оставаться в плавающем затворе. При этом необходимо, чтобы на управляющем затворе присутствовал положительный заряд, который создавал бы потенциал для инжекции.
В MLC для записи разных значений используются разные напряжения и время подачи[10].
Каждая запись наносит небольшой ущерб оксидному слою, поэтому число записей ограничено.
Запись в NOR- и NAND-компоновке состоит из двух стадий: вначале все транзисторы в линии устанавливаются в 1 (отсутствие заряда), затем нужные ячейки устанавливаются в 0.
NOR
На первой стадии очистка ячеек происходит с помощью туннельного эффекта: на все управляющие затворы подаётся сильное напряжение. Для установки конкретной ячейки в 0 используется инжекция горячих носителей. На разрядную линию подаётся большое напряжение. Вторым важным условием этого эффекта является наличие положительных зарядов на управляющем затворе. Положительное напряжение подаётся лишь на некоторые транзисторы, на остальные транзисторы подаётся отрицательное напряжение, таким образом ноль записывается только в интересующие нас ячейки.
NAND
Первая стадия в NAND аналогична NOR. Для установки нуля в ячейку используется туннельный эффект, в отличие от NOR. На интересующие нас управляющие затворы подаётся большое отрицательное напряжение.
Схемотехника NAND оказалась удобна для построения вертикальной компоновки блока ячеек на кристалле[11][12][13]. На кристалл послойно напыляют проводящие и изолирующие слои, которые образуют проводники затворов и сами затворы. Затем в этих слоях формируют множество отверстий на всю глубину слоев. На стенки отверстий наносят структуру полевых транзисторов — изоляторы и плавающие затворы. Таким образом формируют столбец кольцеобразных полевых транзисторов с плавающими затворами.

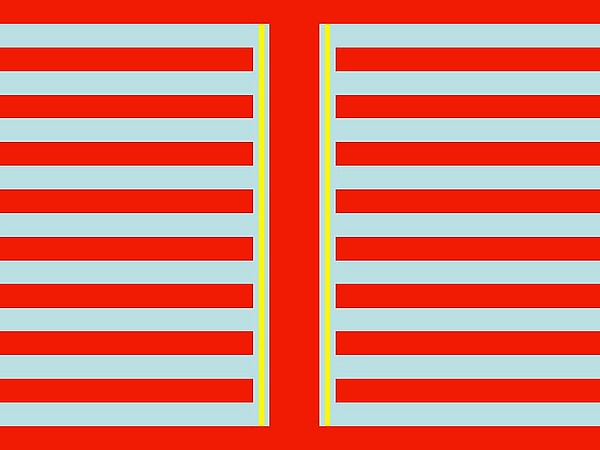

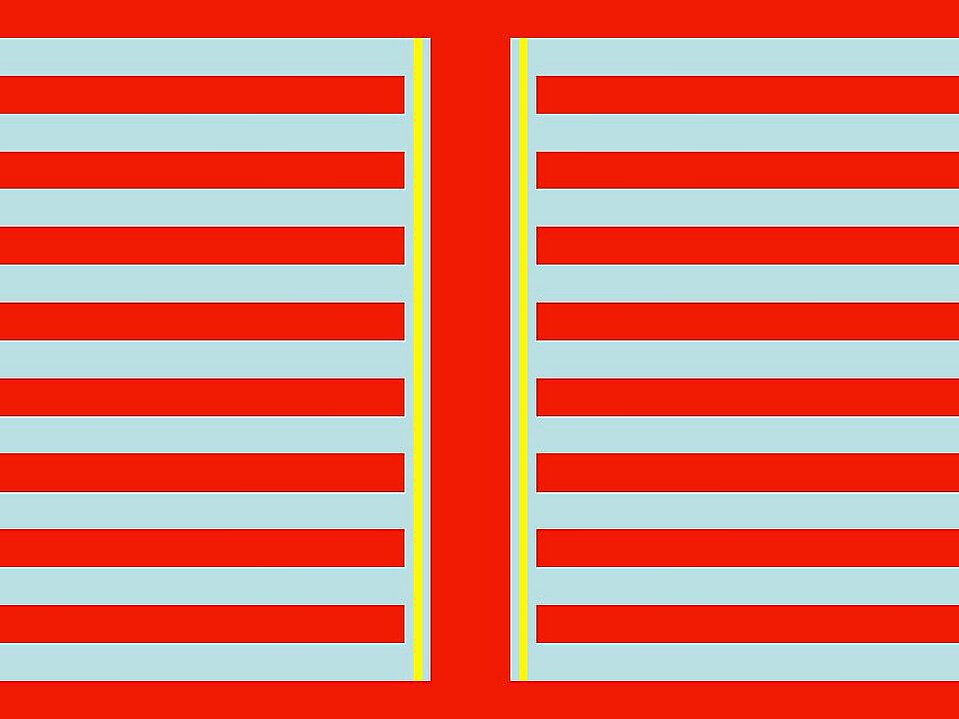

Такая вертикальная структура оказалась очень удачна и обеспечила качественный рывок плотности флеш-памяти. Некоторые компании продвигают технологию под своими торговыми марками, например, V-NAND, BiCS.
Количество слоёв по мере развития технологии наращивается: так, на 2016 год количество слоёв ряда изделий достигло 64[14], в 2018 году освоено производство 96-слойной памяти[15], в 2019 году Samsung заявила о серийном освоении 136-слойных кристаллов[16].
В 2021 году производители планировали перейти на 256 слоев, а к 2023 году - на 512, это позволит размещать на одном флеш-чипе до 12 терабайт данных[17].
В конце июля 2022 года американская компания Micron Technology первой в мире выпустила 232-слойную память формата NAND (TLC-память с шестью плоскостями с возможностью независимого считывания в каждой плоскости)[18], а уже через неделю, в начале августа 2022 года, Hynix побила этот рекорд, выпустив 238-слойную флеш-память[19][20]..
Запись и чтение ячеек различаются в энергопотреблении: устройства флеш-памяти потребляют большой ток при записи для формирования высоких напряжений, тогда как при чтении затраты энергии относительно малы.
Изменение заряда сопряжено с накоплением необратимых изменений в структуре и потому количество записей для ячейки флеш-памяти ограничено. Типичные количества циклов стирания-записи составляют от тысячи или менее до десятков и сотен тысяч, в зависимости от типа памяти и технологического процесса. Гарантированный ресурс значительно более низок при хранении нескольких бит в ячейке (MLC и TLC) и при использовании техпроцессов класса «30 нм» и более современных.
Одна из причин деградации — невозможность индивидуально контролировать заряд плавающего затвора в каждой ячейке. Дело в том, что запись и стирание производятся над множеством ячеек одновременно — это неотъемлемое свойство технологии флеш-памяти. Автомат записи контролирует достаточность инжекции заряда по референсной ячейке или по средней величине. Постепенно заряд отдельных ячеек рассогласовывается и в некоторый момент выходит за допустимые границы, которые может скомпенсировать инжекцией автомат записи и воспринять устройство чтения. Понятно, что на ресурс влияет степень идентичности ячеек. Одно из следствий этого — с уменьшением топологических норм полупроводниковой технологии создавать идентичные элементы все труднее, поэтому вопрос ресурса записи становится все острее.
Другая причина — взаимная диффузия атомов, изолирующих и проводящих областей полупроводниковой структуры, ускоренная градиентом электрического поля в области кармана и периодическими электрическими пробоями изолятора при записи и стирании. Это приводит к размыванию границ и ухудшению качества изолятора, уменьшению времени хранения заряда.
Изначально, в 2000-х годах, для 56-нм памяти такой ресурс стираний составлял до 10 тыс. раз для MLC-устройств и до 100 тыс. раз для SLC-устройств, однако с уменьшением техпроцессов количество гарантированных стираний снижалось. Для 34-нм памяти (начало 2010-х годов) обычная 2-битная MLC гарантировала порядка 3—5 тысяч, а SLC — до 50 тысяч[22]. В 2013 отдельные модели гарантировали порядка единиц тысяч циклов для MLC и менее тысячи (несколько сотен) для TLC до начала деградации[23].
Идут исследования экспериментальной технологии восстановления ячейки флеш-памяти путём локального нагрева изолятора затвора до 800 °С в течение нескольких миллисекунд.[24]
Изоляция кармана неидеальна, заряд постепенно изменяется. Срок хранения заряда, заявляемый большинством производителей для бытовых изделий, не превышает 10—20 лет[источник не указан 4033 дня], хотя гарантия на носители даётся не более чем на 5 лет. При этом память MLC имеет меньшие сроки, чем SLC.
Специфические внешние условия, например, повышенные температуры или радиационное облучение (гамма-радиация и частицы высоких энергий), могут катастрофически сократить срок хранения данных.
У современных микросхем NAND при чтении возможно повреждение данных на соседних страницах в пределах блока. Осуществление большого числа (сотни тысяч и более) операций чтения без перезаписи может ускорить возникновение ошибки[25][26].
По данным Dell, длительность хранения данных на SSD, отключенных от питания, сильно зависит от количества прошедших циклов перезаписи (P/E) и от типа флеш-памяти и в худших случаях может составлять 3—6 месяцев[26][27].
Стирание, запись и чтение флеш-памяти всегда происходят относительно крупными блоками разного размера, при этом размер блока стирания всегда больше, чем блок записи, а размер блока записи не меньше, чем размер блока чтения. Собственно, это — характерный отличительный признак флеш-памяти по отношению к классической памяти EEPROM.
Как следствие — все микросхемы флеш-памяти имеют ярко выраженную иерархическую структуру. Память разбивается на блоки, блоки состоят из секторов, секторы — из страниц. В зависимости от назначения конкретной микросхемы глубина иерархии и размер элементов могут меняться.
Например, NAND-микросхема может иметь размер стираемого блока в сотни кбайт, размер страницы записи и чтения — 4 кбайт. Для NOR-микросхем размер стираемого блока варьируется от единиц до сотен кбайт, размер сектора записи — до сотен байт, страницы чтения — единицы—десятки байт.

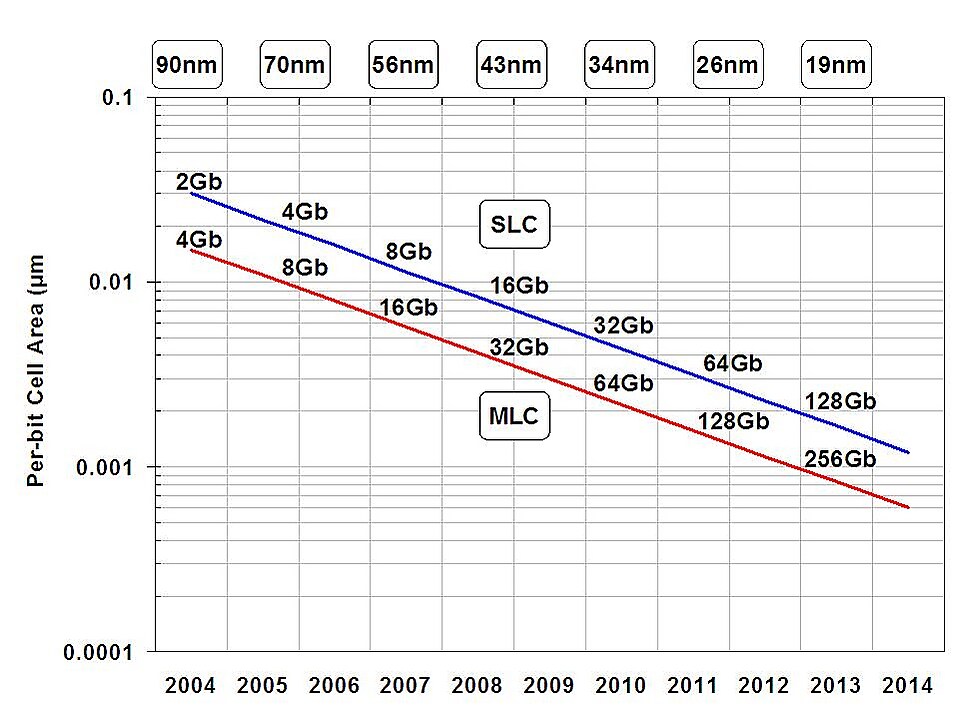

Масштабирование техпроцесса изготовления флеш-памяти NAND в 2004—2013 годах. Показаны максимальные возможные объёмы данных для кристаллов, использующих однобитные (SLC) или двухбитные (MLC) ячейки. Также указана приблизительная площадь ячейки
Из-за своей высокорегулярной структуры и высокого спроса на большие объёмы техпроцесс при изготовлении флеш-памяти NAND уменьшается более быстро, чем для менее регулярной DRAM-памяти и почти нерегулярной логики (ASIC). Высокая конкуренция между несколькими ведущими производителями лишь ускоряет этот процесс[28]. В варианте закона Мура для логических микросхем удвоение количества транзисторов на единицу площади происходит за три года, тогда как NAND-флеш показывала удвоение за два года. В 2012 году 19-нм техпроцесс был освоен совместным предприятием Toshiba и SanDisk[29]. В ноябре 2012 года[30] Samsung также начала производство по техпроцессу 19 нм (активно используя в маркетинговых материалах фразу «10nm-class», обозначавшую какой-то процесс из диапазона 10—19 нм)[31][32][33][34].
Уменьшение техпроцесса позволяло быстро наращивать объёмы чипов памяти NAND-флеш. В 2000 году флеш-память по технологии 180 нм имела объём данных в 512 Мбит на кристалл, в 2005 — 2 Гбит при 90 нм. Затем произошёл переход на MLC, и в 2008 чипы имели объём 8 Гбит (65 нм)[37]. На 2010 год около 25—35 % чипов имели размер 16 Гбит, 55 % — 32 Гбит[38]. В 2012—2014 годах в новых продуктах широко использовались кристаллы объёмом 64 Гбит и начиналось внедрение 128-Гбитовых модулей (10 % на начало 2014 года), изготовленных по техпроцессам 24—19 нм[37][38].
По мере уменьшения техпроцесса и его приближению к физическим пределам текущих технологий изготовления, в частности, фотолитографии, дальнейшее увеличение плотности данных может быть обеспечено переходом на большее количество бит в ячейке (например, переход с 2-битной MLC на 3-битную TLC), заменой FG-технологии ячеек на CTF технологию или переходом на трёхмерную компоновку ячеек на пластине (3D NAND, V-NAND; однако при этом увеличивается шаг техпроцесса). Например, приблизительно в 2011—2012 годах всеми производителями были внедрены воздушные промежутки между управляющими линиями, позволившие продолжить масштабирование далее 24—26 нм[39][40], а Samsung с 2013—2014 года начала массовый выпуск 24- и 32-слойной 3D NAND[41] на базе CTF технологии[42], в том числе, в варианте с 3-битными (TLC) ячейками[43]. Проявляющееся с уменьшением техпроцесса уменьшение износостойкости (ресурса стираний), а также увеличение темпа битовых ошибок потребовало применения более сложных механизмов коррекции ошибок и снижения гарантированных объёмов записи и гарантийных сроков[44]. Однако, несмотря на принимаемые меры, вероятно, возможности дальнейшего масштабирования NAND-памяти будут экономически не оправданы[45][46] или физически невозможны. Исследуется множество возможных замен технологии флеш-памяти, в частности, FeRAM, MRAM, PMC, PCM, ReRAM и т. п.[47][48][49]
Стремление достичь предельных значений ёмкости для NAND-устройств привело к «стандартизации брака» — праву выпускать и продавать микросхемы с некоторым процентом бракованных ячеек и без гарантии непоявления новых «bad-блоков» в процессе эксплуатации. Чтобы минимизировать потери данных, каждая страница памяти снабжается небольшим дополнительным блоком, в котором записывается контрольная сумма, информация для восстановления при одиночных битовых ошибках, информация о сбойных элементах на этой странице и количестве записей на эту страницу.
Сложность алгоритмов чтения и допустимость наличия некоторого количества бракованных ячеек вынудили разработчиков оснастить NAND-микросхемы памяти специфическим командным интерфейсом. Это означает, что нужно сначала подать специальную команду переноса указанной страницы памяти в специальный буфер внутри микросхемы, дождаться окончания этой операции, считать буфер, проверить целостность данных и, при необходимости, попытаться восстановить их.
Слабое место флеш-памяти — количество циклов перезаписи в одной странице. Ситуация ухудшается также в связи с тем, что стандартные файловые системы — то есть стандартные системы управления файлами для широко распространённых файловых систем — часто записывают данные в одно и то же место. Часто обновляется корневой каталог файловой системы, так что первые секторы памяти израсходуют свой запас значительно раньше. Распределение нагрузки позволит существенно продлить срок работы памяти[50].
Для упрощения применения микросхем флеш-памяти NAND-типа они используются совместно со специальными микросхемами — NAND-контроллерами. Эти контроллеры должны выполнять всю черновую работу по обслуживанию NAND-памяти: преобразование интерфейсов и протоколов, виртуализация адресации (с целью обхода сбойных ячеек), проверка и восстановление данных при чтении, забота о разном размере блоков стирания и записи (Write amplification), забота о периодическом обновлении записанных блоков, равномерное распределение нагрузки на секторы при записи (Wear leveling).
Однако, задача равномерного распределения износа не обязательна, поэтому в самых дешевых изделиях ради экономии могут устанавливаться наиболее простые контроллеры. Такие флеш-карты памяти и USB-брелоки быстро выйдут из строя при частой перезаписи. При необходимости очень частой записи данных на флешки предпочтительно использовать дорогие изделия с более износостойкой памятью (MLC вместо TLC, SLC вместо MLC) и качественными контроллерами.
На дорогие NAND-контроллеры также может возлагаться задача «ускорения» микросхем флеш-памяти путём распределения данных одного файла по нескольким микросхемам. Время записи и чтения файла при этом сильно уменьшается.
Зачастую во встраиваемых применениях флеш-память может подключаться к устройству напрямую — без контроллера. В этом случае задачи контроллера должен выполнять программный NAND-драйвер в операционной системе. Чтобы не выполнять избыточную работу по равномерному распределению записи по страницам, стараются эксплуатировать такие носители со специальными файловыми системами: JFFS2[51] и YAFFS[52] для Linux и др.
Существует два основных способа применения флеш-памяти: как носитель информации для компьютеров и электронных гаджетов и как хранилище программного обеспечения («прошивки») цифровых устройств. Зачастую эти два применения совмещаются в одном устройстве.
При хранении во флеш-памяти возможно простое обновление прошивок устройств в процессе эксплуатации.
NOR-флеш наиболее применима в устройствах с энергонезависимой памятью относительно небольшого объёма, требующих быстрого доступа по случайным адресам и с гарантией отсутствия сбойных элементов:
Встраиваемая память программ однокристальных микроконтроллеров. Типовые объёмы — от 1 кбайта до 1 Мбайта.
Стандартные микросхемы ПЗУ произвольного доступа для работы вместе с микропроцессором.
Специализированные микросхемы начальной загрузки компьютеров (POST и BIOS), процессоров ЦОС и программируемой логики. Типовые объёмы — единицы и десятки мегабайт.
Микросхемы хранения среднего размера данных, например, DataFlash. Обычно снабжаются интерфейсом SPI и упаковываются в миниатюрные корпуса. Типовые объёмы — от сотен кбайт до технологического максимума.
Флеш-карты разных типов (спичка для сравнения масштабов)
Там, где требуются рекордные объёмы памяти, NAND-флеш вне конкуренции. Чипы NAND показывали постоянное повышение объёмов, и на 2012 год NAND имел рекордные объёмы на 8-кристальную микросборку в 128 Гбайт (то есть объём каждого кристалла 16 Гбайт или 128 Гбит)[53].
В первую очередь NAND флеш-память применяется во всевозможных мобильных носителях данных и устройствах, требующих для работы больших объёмов хранения. В основном, это USB-брелоки и карты памяти всех типов, а также мобильные устройства, такие как телефоны, фотоаппараты, медиаплееры.
Флеш-память типа NAND позволила миниатюризировать и удешевить вычислительные платформы на базе стандартных операционных систем с развитым программным обеспечением. Их стали встраивать во множество бытовых приборов: сотовые телефоны и телевизоры, сетевые маршрутизаторы и точки доступа, медиаплееры и игровые приставки, фоторамки и навигаторы.
Высокая скорость чтения делает NAND-память привлекательной для кэширования винчестеров. При этом часто используемые данные операционная система хранит на относительно небольшом твердотельном устройстве, а данные общего назначения записывает на дисковый накопитель большого объёма[54]. Также возможно объединение флеш-буфера на 4—8 ГБ и магнитного диска в едином устройстве, гибридном жёстком диске (SSHD, Solid-state hybrid drive).
Благодаря большой скорости, объёму и компактным размерам, NAND-память активно вытесняет из обращения носители других типов. Сначала исчезли дискеты и дисководы гибких магнитных дисков[55], снизилась популярность накопителей на магнитной ленте. Магнитные носители практически полностью вытеснены из мобильных и медиаприменений.
Стандартизацией корпусов, интерфейсов, системы команд и вопросов идентификации чипов флеш-памяти типа NAND занимается Open NAND Flash Interface (ONFI). Первым стандартом стала спецификация ONFI версии 1.0[56], выпущенная 28 декабря 2006 года, за ней последовали ONFI V2.0, V2.1, V2.2, V2.3, V3.0 (2011)[57]. Группа ONFI поддерживается Intel, Micron Technology, Hynix, Numonyx[58].
Samsung и Toshiba разрабатывают свой, альтернативный ONFI, стандарт Toggle Mode DDR. Первая ревизия выпущена в 2009 году, вторая — в 2010[57].
Высокоуровневые интерфейсы
Помимо стандартизации непосредственно микросхем памяти, идет специфическая формализация доступа к долговременной памяти со стороны распространенных цифровых интерфейсов. Например, группа Non-Volatile Memory Host Controller Interface занимается вопросами стандартизации создания твердотельных дисков для интерфейса PCI Express.
Особняком стоят интегральные решения памяти и контроллера в виде микросхем, например, широко применяется встраиваемая eMMC-память, использующая электрический интерфейс, сходный с MMC, но выполненная в виде микросхемы[59]. Развитием этого интерфейса занимается JEDEC.
Основные производители NAND-флеш-памяти: Micron/Intel, SK Hynix, Toshiba/SanDisk, Samsung. На 2014 год около 35—37 % рынка занимают Toshiba/SanDisk и Samsung. 17 % поставок осуществляет Micron/Intel, ещё 10 — Hynix. Общий объём рынка NAND оценивается примерно в 20—25 млрд долларов США, в год производится от 40 до 60 млрд гигабайт, четверть из которых — встраиваемая eMMC-память. В 2013 году память в основном изготавливалась по техпроцессам в диапазоне 20—30 нм, в 2014 году набирала популярность 19 нм память. Менее 2 % рынка занимала память 3D-NAND от Samsung, другие производители планировали производство 3D NAND с середины 2015 года[38].
Лишь менее 5 % NAND-памяти, поставлявшейся в 2012—2014 годах, имели однобитные ячейки (SLC), 75 % составляла двухбитная память (MLC) и 15—25 % — трёхбитная память (TLC, в основном Samsung и Toshiba/SanDisk, с середины 2014—2015 годов также и другие)[38].
Основные производители контроллеров флеш-памяти NAND: Marvell, LSI-SandForce, также производители памяти NAND. Для eMMC контроллеры (eMCP) изготавливают: Samsung, SanDisk, SK Hynix, Toshiba, Micron, Phison, SMI, Skymedi[38].
