Гетинакс
Гетина́кс — электроизоляционный слоистый прессованный материал, имеющий бумажную основу, пропитанную фенольной или эпоксидной смолой[1].
Материал обладает низкой механической прочностью, легко обрабатывается и имеет относительно низкую стоимость.
Относится к горючим материалам. Имеет температуру воспламенения — 285 °С, самовоспламенения — 480 °С, самонагревания — 120 °С.

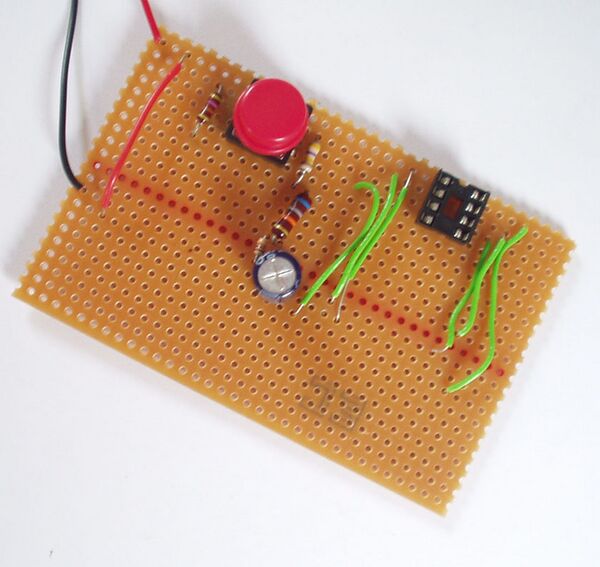

Используется в основном как основа заготовок печатных плат. Широко применяется для изготовления несложных плат, используемых в низковольтной бытовой аппаратуре, так как в разогретом состоянии может принимать любую форму, благодаря чему посредством штамповки можно получать платы всех возможных форм со всеми необходимыми отверстиями.
Основные характеристики материала:
| Показатель | Ед. изм | |
| Масса | г/см³ | до 2,60 |
| Плотность | кг/м² | 2,6-2,9 |
| Термическое сопротивление (толщина ≥ 2 vv) | °С | 90-130 |
| Прочность на изгиб (толщина ≥ 2 мм) | МПа | ~117 |
| Ударопрочность | кДж/м² | 3136 |

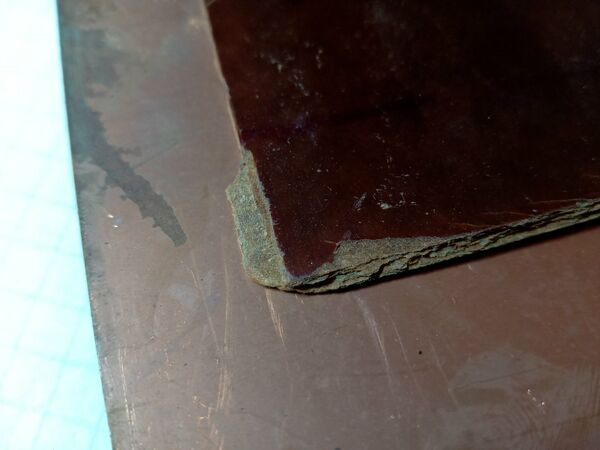

Гетинакс или фенольный ламинат — это результат термореактивных химических реакций. После завершения полимеризации, отдельные слои превращаются в однородный монолит, который нельзя снова размягчить или разобрать на слои.
Есть несколько разновидностей гетинакса, которые зависят от вида и содержания смолы, толщины листа, давления и температурного режима на этапе прессования.
Регламенты ГОСТ предусматривают нескольких товарных маркировок гетинакса:
| Гетинакс I. | Самый простой композит. Изготовлен из слоев пропиточной бумаги, склеенных формальдегидными смолами. Прочный, влагостойкий. |
| Гетинакс V | Отличается от предыдущего использованием фенольных смол эпоксидного типа. Прочнее Гетинакса I, химически инертный, атмосферостойкий. Используется в приборах, расположенных на открытом воздухе. |
| Гетинакс X | Изготовлен по стандартной технологии, но с модифицированными формальдегидными смолами в качестве пропитки. Обладает умеренной влагостойкостью. Прочный, химически инертный |
| Гетинакс ЛГ | Основа ЛГ — полиэфирная и лавсановая и бумага. Разработан специально для условий повышенной влажности. Устойчив к долговременному воздействию различных жидкостей и масел. Не нуждается в дополнительном лаковом покрытии. |
Существует также более новая модификация гетинакса — марка ГН. Изготовлен из жаропрочного арамидного волокна. Рассчитан на повышенные рабочие температуры — до 180 °С.[2]
При производстве электронных устройств в подавляющем большинстве случаев применяются текстолиты (чаще всего — стеклотекстолит), которые превосходят гетинакс по огнеупорности, прочности, способности к сцеплению с фольгой и ряду других параметров, важных для электроники, но иногда при производстве простых плат с целью удешевления изделия также применяется гетинакс.
Примечания
Ссылки
- ГОСТ 2718-74. Гетинакс электротехнический листовой. Технические условия
- ГОСТ 10316-78 Гетинакс и стеклотекстолит фольгированные. Технические условия (с Изменениями N 1-6)
