Штамп (техника)

Штамп — инструмент для получения идентичных изделий (деталей, заготовок, поковок) методом пластической деформации.

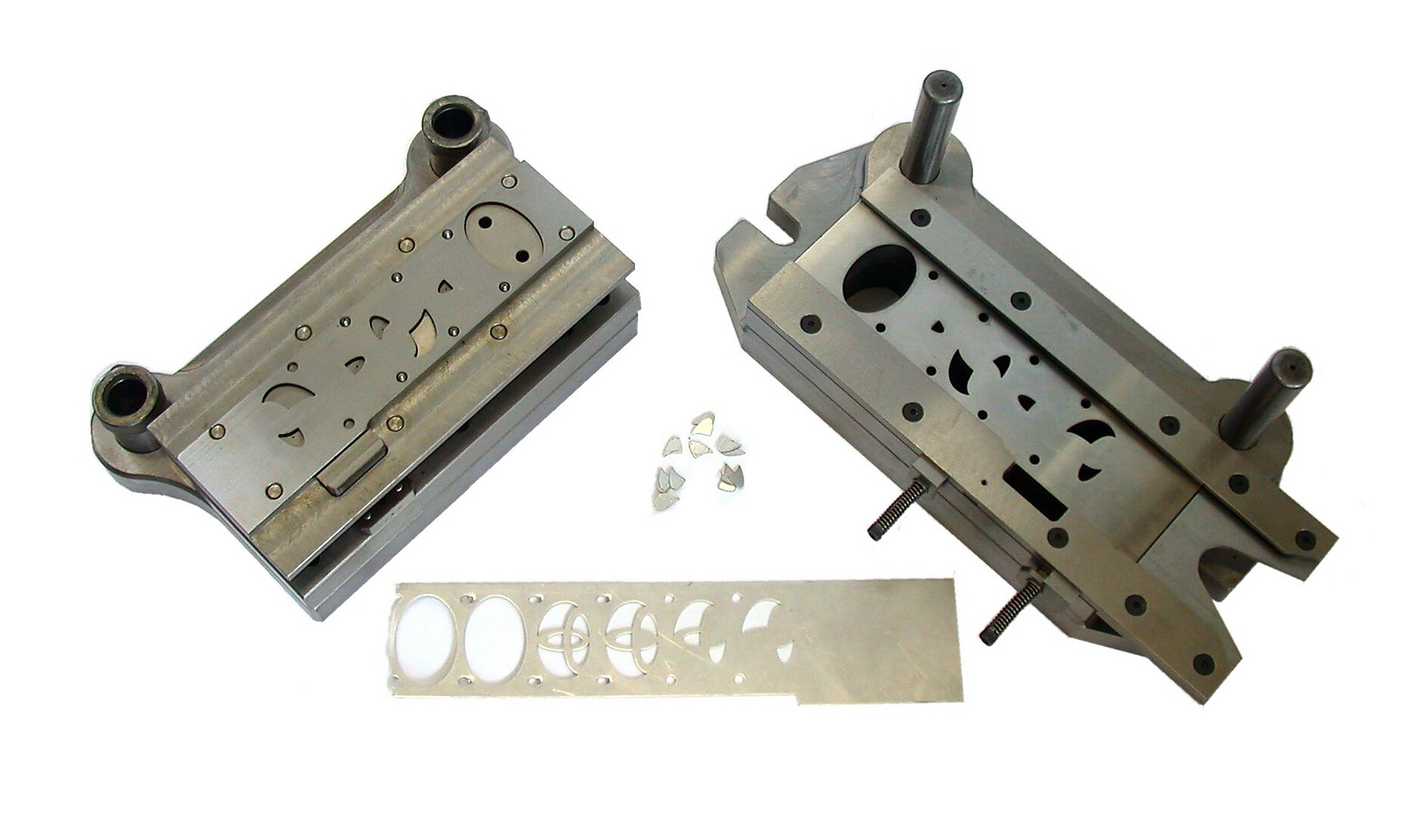

Штамп и продукция штамповки

Принцип действия

Штампы пластически (то есть не упруго) деформируют материал заготовки, придавая ему форму рабочей части штампа. Штамп устанавливается на оборудование штамповки — прессы, молоты, — которое и приводит его в действие.

Устройство

Обычно штамп состоит из двух половин — верхней и нижней. Верхняя приводится в движение рабочей частью оборудования (напр., ползуном или бабой молота). Однако устройство штампа сильно варьируется в зависимости от его предназначения. Условно их можно подразделить:

• По технологии:
  • Штампы для холодной штамповки
  • Штампы для горячей штамповки
• По оборудованию:
  • Молотовые
  • Для прессов
  • Прочие

Молотовые штампы

Этот вид штампов отличается небольшим количеством деталей, так как формовка происходит в ручьях — участках поверхности части штампа, чья форма повторяет форму конечного продукта. Штамп состоит из двух массивных половин, прикрепленных к бабе и шаботу молота с помощью хвостовиков типа «ласточкин хвост». Две половины всегда полностью сходятся по Поверхности Раздела Штампа (ПРШ). На ПРШ может находиться несколько ручьев:

• Окончательный (чистовой). Имеет форму готовой поковки и расположен в центре давления штампа.
• Высадочный, протяжной и подкатной. Заготовительные ручьи, которые оптимизируют форму заготовки, приближая её форму к форме конечного продукта. Располагаются по углам штампа.
• Отрубной. Разделяет заготовку. Также расположен в одном из углов.
• Гибочный. Изгибает заготовку.
• Осадочный. «Сплющивает» заготовку, также приближая её форму к конечному продукту. Обычно — плоский и зовется «площадка для осадки»

Штампы для прессов

Существует огромное количество разнообразных прессов, и далеко не все они нуждаются в штампах в качестве рабочего инструмента. Особенно распространены штампы в листовой штамповке. Именно они имеют наиболее характерное устройство:

• Две плиты, верхняя из которых с помощью цилиндрического хвостовика присоединяется к ползуну, нижняя же устанавливается на стол пресса.
• Рабочие детали — пуансон и матрица разнообразных конструкций.
• 2 — 4 направляющих в углах плит.

Впрочем, присутствуют и довольно необычные конструкции штампов. К примеру, штампы для КГШП состоят из верхнего и нижнего блоков, снабженных толкателями, в пазы которых вставляются ручьевые вставки, в которых, собственно, и находятся формующие элементы (1 операция на вставку).

Вырубные штампы

Вырубные штампы можно условно разделить на:

• штампы чистовой вырубки,
• последовательные,
• гибочные,
• вытяжные,
• обрезные,
• пробивные,
• калибровочные.

См. также

• Пуансон
