Коксование

Производство каменноугольного кокса началось в XVIII веке^[2], когда понадобилось заменить дефицитный древесный уголь, использующийся для доменных печей. Первая промышленная плавка на коксе выполнена в Великобритании в 1735 году. К 1983 году мировое производство кокса составило около 360 млн тонн^[1].

Широко распространённый технологический процесс, состоящий из следующих стадий: подготовка к коксованию, собственно коксование, улавливание и переработка летучих продуктов^[2].

Подготовка включает обогащение (для удаления минеральных примесей) низкосернистых, малозольных, коксующихся углей, измельчение до зёрен размером около 0,3 мм, смешение нескольких сортов угля, сушка полученной шихты.

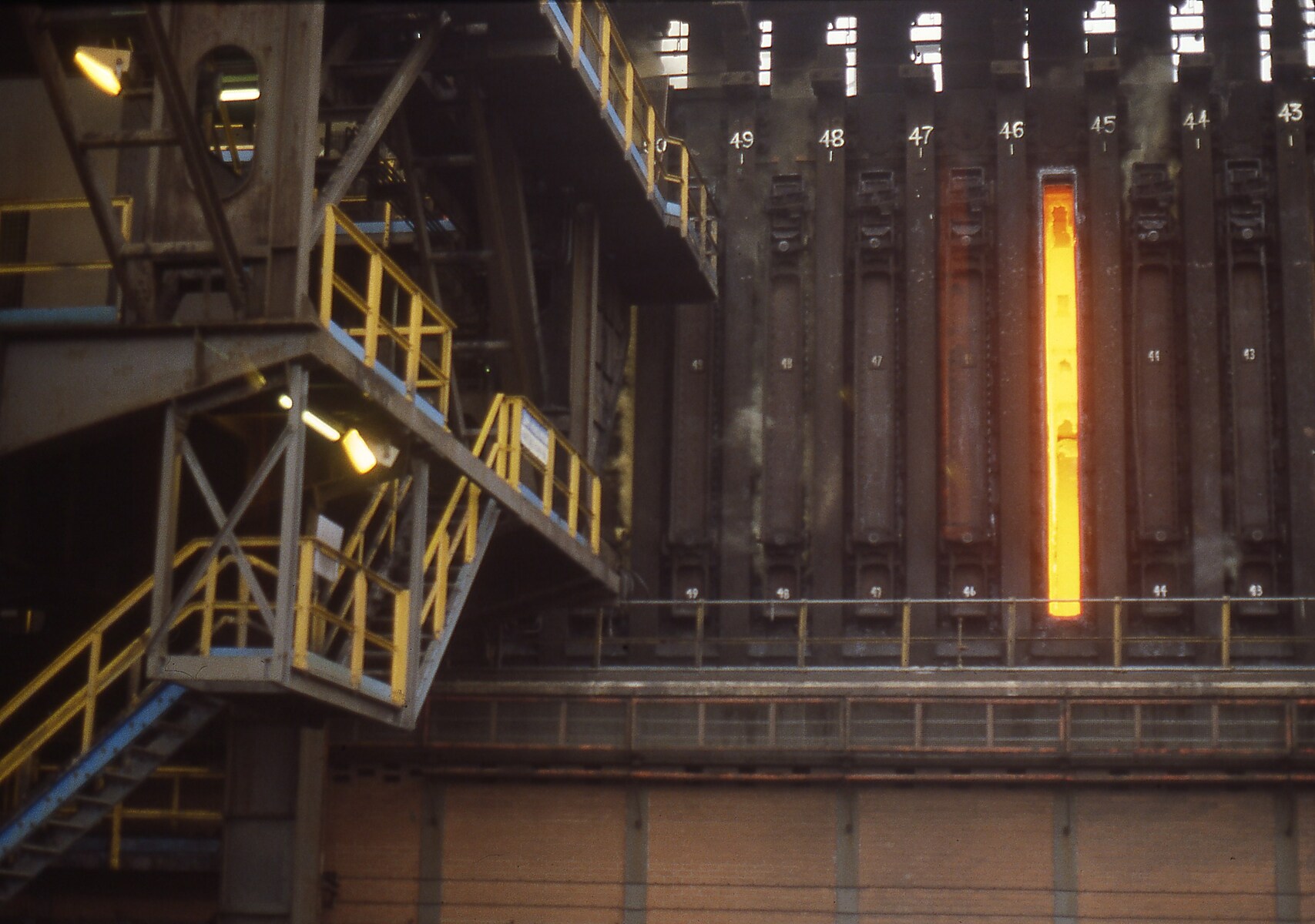

Для коксования шихту загружают в щелевидную коксовую печь (ширина 400—450 мм, объём 30—40 м³). Каналы боковых простенков печей, выложенных огнеупорным кирпичом, обогреваются продуктами сгорания газов: коксового (чаще всего), доменного, генераторного, их смесей и др.

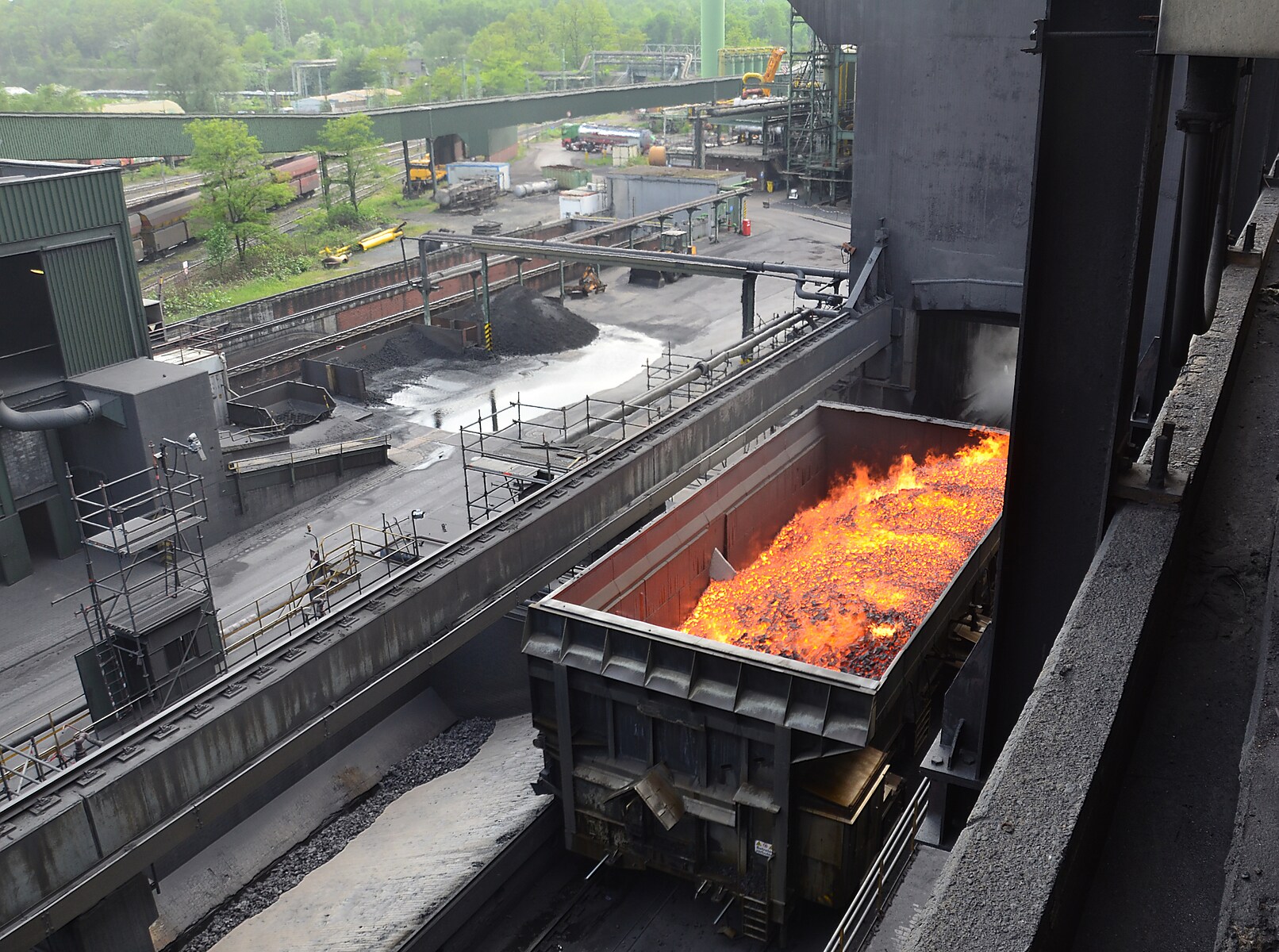

Продолжительность нагрева составляет 14—16 часов. Температура процесса — 900—1050 °C. Полученный кокс (75—78 % от массы исходного угля) в виде так называемого «коксового пирога» (спёкшейся пластической массы) — выталкивается специальными машинами («коксовыталкивателями») в железнодорожные вагоны, в которых охлаждается («тушится») водой или газом (азотом).

При 250 градусах Цельсия из угля испаряется вода, улетучиваются угарный газ и углекислый газ, при 350 градусах улетучиваются углеводороды, соединения азота и фосфора, при 500 градусах происходит спекание — образуется полукокс, при 700 градусах и больше улетучивается водород и образуется кокс^[2].

Парогазовая смесь выделяющихся летучих продуктов (до 25 % от массы угля) отводится через газосборник для улавливания и переработки. Для разделения летучие продукты охлаждают впрыскиванием распылённой воды (от 70 °C до 80 °C) — при этом из паровой фазы выделяется большая часть смол, дальнейшее охлаждение парогазовой смеси проводят в кожухотрубчатых холодильниках (до 25—35 °C). Конденсаты объединяют и отстаиванием выделяют надсмольную воду и каменноугольную смолу. Затем сырой коксовый газ последовательно очищают от аммиака (NH₃) и сероводорода (H₂S), промывают поглотительным маслом (для улавливания сырого бензола и фенола), серной кислотой (для улавливания пиридиновых оснований). Очищенный коксовый газ (14—15 % от массы угля) используют в качестве топлива для обогрева батареи коксовых печей и для других целей.

Из надсмольной воды (9—12 % от массы угля) отгонкой с паром выделяют: NH₃ (в виде концентрированной аммиачной воды), фенолы, пиридиновые основания. Очищенную воду после разбавления технической водой направляют на тушение кокса или на биологическую очистку сточных вод на очистные сооружения.

Каменноугольная смола (3—4 % от массы угля) является сложной смесью органических веществ (в настоящее время идентифицировано только ~60 % компонентов смолы — более 500 веществ). Смолу методом ректификации подвергают разделению на фракции: нафталиновую, поглотительную, антраценовую и каменноугольный пёк. Из них, в свою очередь, кристаллизацией, фильтрованием, прессованием и химической очисткой выделяют: нафталин, антрацен, фенантрен, фенолы и каменноугольные масла.

Коксохимические заводы являются одним из крупнейших потребителей каменного угля — до ¼ мировой добычи^[1].

Метод переработки твёрдых горючих топлив нагреванием до 500—600 °C без доступа воздуха. Наиболее распространено полукоксование горючих сланцев и бурых углей. Для проведения процесса используют аппараты непрерывного действия с внешним или внутренним подводом тепла. В результате процесса образуются: полукокс (50—70 % от массы исходного топлива), первичная смола (5—25 %), первичный газ, подсмольная вода.

Нефтяной кокс получают коксованием жидких нефтяных остатков и пеков, при крекинге и пиролизе продуктов перегонки нефти, электродный пековый кокс — коксованием высокоплавкого каменноугольного пека. Нефтяной и электродный пековый кокс являются основным сырьём для производства электродов. Нефтяной и электродный пековый кокс имеют по сравнению с каменноугольным очень низкую зольность, как правило, не выше 0,3 % (до 0,8 % у нефтяного кокса)^[1].

Коксование тяжёлых нефтяных остатков является разновидностью глубокого термического крекинга углеводородов с целью получения нефтяного кокса и газойлевых фракций. Осуществляется при 420—560 °C и давлениях до 0,65 МПа. Продолжительность процесса варьирует от десятков минут до десятков часов. Сырьём для процесса служат: тяжёлые фракции перегонки нефти, остатки деасфальтизации, термического и каталитического крекинга, пиролиза бензинов и газойлей.

Сущность процесса состоит в последовательном протекании реакций крекинга, дегидрирования, циклизации, ароматизации, поликонденсации и уплотнения с образованием сплошного «коксового пирога». Выделяющиеся летучие продукты подвергают ректификации для выделения целевых фракций и их стабилизации, кубовый остаток возвращают в процесс. Готовый кокс периодически выгружают, подвергают сушке и прокаливанию.

По аппаратурному оформлению различают: замедленное коксование в необогреваемых камерах (для получения малозольного кокса), обогреваемых кубах (для получения электродного и специальных видов кокса), коксование в «кипящем слое» порошкообразного кокса (так называемый «термоконтактный крекинг»). При сочетании последнего способа с газификацией кокса в процесс могут быть вовлечены кроме нефтяных остатков природные асфальты и битумы.
