Пружина — упругий элемент машин и различных механизмов, накапливающий и отдающий, или поглощающий механическую энергию.

История

Исторически первыми упругими элементами применяемыми человеком считаются различные бытовые пинцеты и прищепки-зажимы, луки и удочки.

Теория

Общий принцип функционирования

С точки зрения классической физики, пружину можно рассматривать как устройство, накапливающее потенциальную энергию путём изменения расстояния между атомами эластичного материала.

Витые металлические пружины преобразуют деформацию сжатия/растяжения пружины в деформацию кручения материала из которого она изготовлена, и наоборот, деформацию кручения пружины в деформацию растяжения и изгиба металла, многократно усиливая коэффициент упругости за счёт увеличения длины проволоки противостоящей внешнему воздействию. Волновые пружины сжатия подобны множеству последовательно/параллельно соединённых рессор, работающих на изгиб.

Пружины и дефиниция силы

В физике не существует консенсусного определения понятия «сила». Один из методически корректных (в том смысле, что не искажает ситуацию и не создаёт дефиниционного порочного круга) подходов состоит в том, что дача определения заменяется изложением не опирающегося на какие-либо законы (например, на второй закон Ньютона) способа измерения сил. Если некая оговорённым образом изготовленная пружина при конкретном её растяжении $\Delta l_{0}$ объявлена источником единичной силы $F_{0}$, принцип суперпозиции позволит выставлять значения силы $F_{c}=2F_{0}\cos(\alpha /2)$ от 0 до $2F_{0}$ при наличии двух «пружин $F_{0}$», размещённых под углом $\alpha$, а любая исследуемая сила может быть измерена уравновешением её подбором $F_{c}$ через варьирование $\alpha$ (при наличии большего числа пружин доступный диапазон расширяется). Получается, что пружины играют роль инструмента при фундаментальных измерениях силы.

Соотношение деформация—сила

В теории упругости законом Гука установлено, что растяжение эластичного стержня пропорционально приложенной к нему силе, направленной вдоль его оси. То же, как правило, относится и к пружинам:

$F=k\,\Delta l$,

где $\Delta l$ — растяжение/сжатие, а $k$ — жёсткость. В реальности этот закон выполняется не точно, а только при малых растяжениях и сжатиях. Если напряжение превышает определённый предел (предел текучести) в материале наступают необратимые нарушения его структуры, и деталь разрушается или получает необратимую деформацию. Многие реальные материалы не имеют чётко обозначенного предела текучести, и закон Гука к ним неприменим. В таком случае, для материала устанавливается условный предел текучести.

Для измерений, описанных в предыдущем подразделе, выполнение или невыполнение закона Гука непринципиально, достаточно лишь свойства упругости, то есть возвращаемости пружины к исходному состоянию после снятия деформирующей нагрузки.

Оценка коэффициента жёсткости

Витая цилиндрическая пружина сжатия или растяжения, намотанная из цилиндрической проволоки и упруго деформируемая вдоль оси, имеет коэффициент жёсткости

$k={\frac {G\cdot d_{\mathrm {D} }^{4}}{8\cdot d_{\mathrm {F} }^{3}\cdot n}},$

где: d_D — диаметр проволоки; d_F — диаметр намотки (измеряемый от оси проволоки); n — число витков; : G — модуль сдвига (для обычной стали G ≈ 80 ГПа, для меди ~ 45 ГПа).

Виды пружин

Витая цилиндрическая пружина сжатия из чугуна.

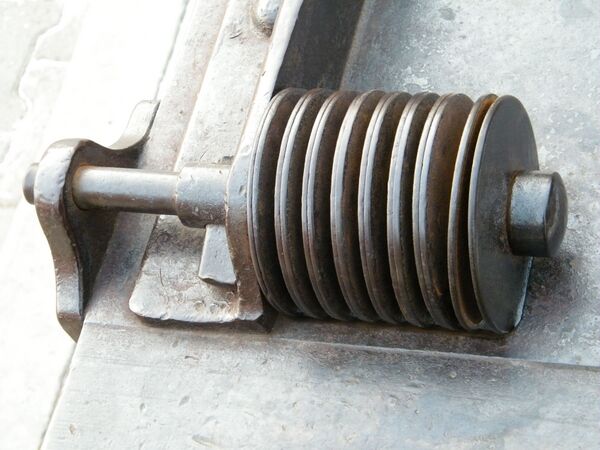

Тарельчатые пружины

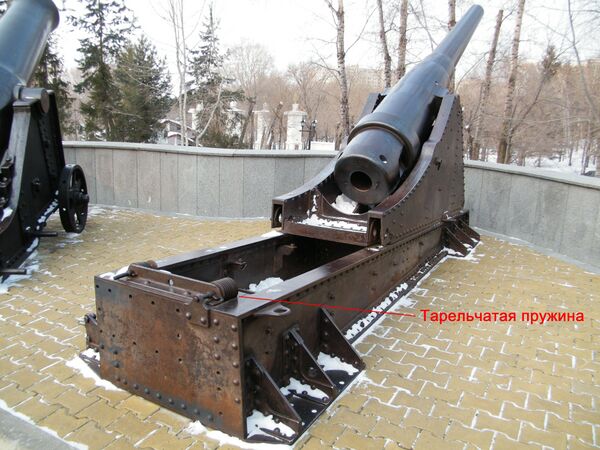

Место установки тарельчатых пружин

По виду воспринимаемой нагрузки:

• пружины сжатия;
• пружины растяжения;
• пружины кручения;
• пружины изгиба.

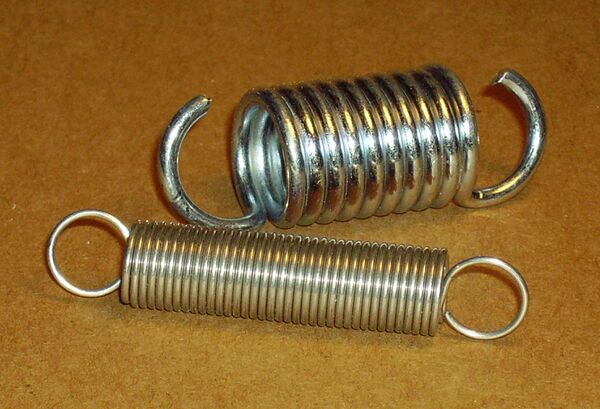

Пружины растяжения — рассчитаны на увеличение длины под нагрузкой. В ненагруженном состоянии обычно имеют сомкнувшиеся витки. На концах для закрепления пружины на конструкции имеются крючки или кольца.

Пружины сжатия — рассчитаны на уменьшение длины под нагрузкой. Витки таких пружин без нагрузки не касаются друг друга. Концевые витки поджимают к соседним и торцы пружины шлифуют. Длинные пружины сжатия, во избежание потери устойчивости, ставят на оправки или стаканы, либо используют менее габаритные волновые пружины.

У пружин растяжения-сжатия под действием постоянной по величине силы витки испытывают напряжения двух видов: изгиба и кручения.

Пружина изгиба — применяется для передачи упругих деформаций при незначительных изменениях геометрических размеров пружины или пакета пружин (рессоры, тарельчатые пружины).Они  имеют разнообразную простую форму ( торсионы, стопорные кольца и шайбы, упругие зажимы, элементы реле и т.п.)

Пружины кручения — могут быть двух видов:

• торсионные — стержень, работающий на кручение (имеет большую длину, чем витая пружина)
• витые пружины, работающие на кручение (как в бельевых прищепках, в мышеловках и в канцелярских дыроколах).

В приборостроении известна пружина Бурдона — трубчатая пружина в манометрах для измерения давления, играющая роль чувствительного элемента.

По конструкции:

• витые цилиндрические (винтовые);
• витые конические (амортизаторы);
• спиральные (в балансе часов);
• плоские;

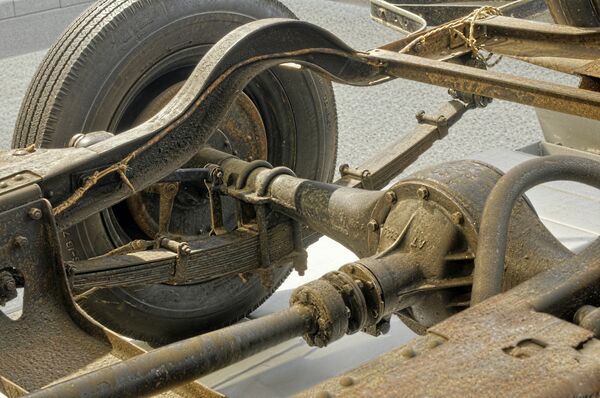

• пластинчатые (например, рессоры);
• тарельчатые;
• волновые
• торсионные;
• телескопические (секатор);
• мембранные, с нелинейной характеристикой в клавиатурах;
• конструктивные (пинцет);
• жидкостные;
• газовые.

Основные параметры пружин

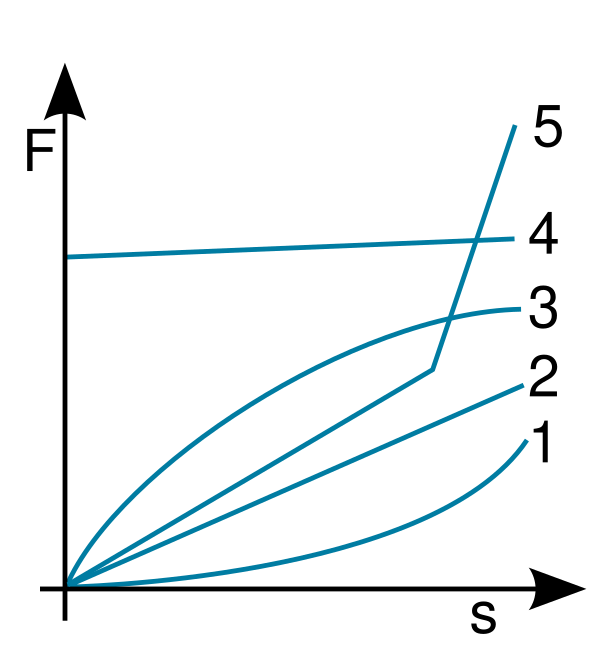

Силовые характеристики пружин: 1 — растущая, 2 — линейная, 3 — падающая, 4 — постоянная, 5 — ступенчатая

Для витых цилиндрических и конических:

• количество витков
• шаг витка
• диаметр проволоки
• предельно воспринимаемая нагрузка
• линейная зависимость между деформацией (осадкой) пружины и нагрузкой, приложенной к ней

Для волновых:

• сечение ленты
• число витков
• число волн на виток
• коэффициент жёсткости
• предельная нагрузка

также усталостные характеристики материалов.

Материал и технология изготовления

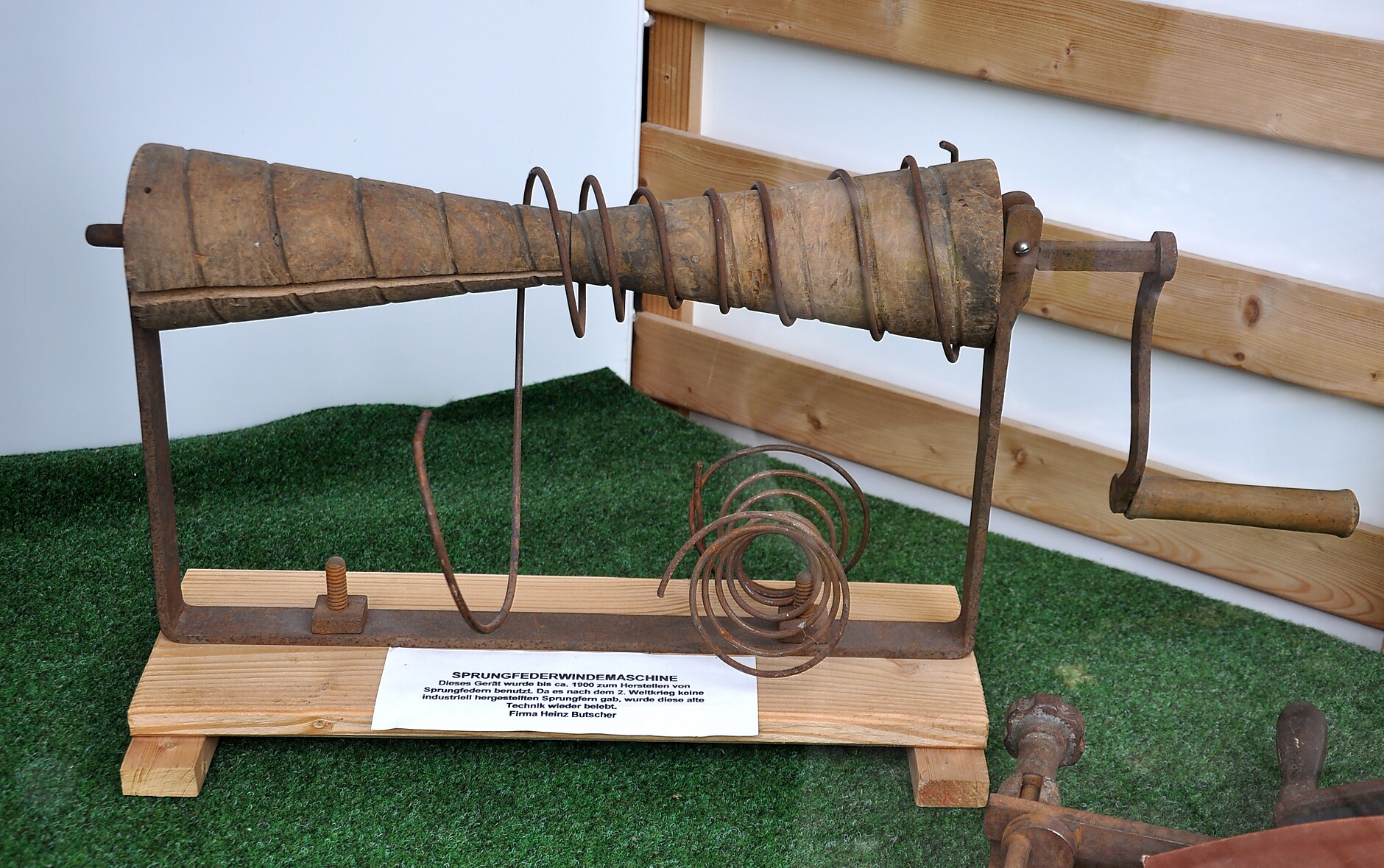

Историческая навивочная машина в музее Бордесхольма

Пружина может быть изготовлена из любого материала, имеющего достаточно высокие прочностные и упругие свойства (сталь, пластмасса, дерево, фанера, даже картон).

Материал различных резин имеет упругие свойства не требующие придания ей особой формы и часто применяется в прямом виде, однако из-за менее определённых характеристик в точных машинах используется реже.

Стальные пружины общего назначения изготавливают из высокоуглеродистых сталей,(У9А-У12А, 65, 70), легированных марганцем, кремнием, ванадием (65Г, 60С2А, 65С2ВА). Для пружин, работающих в агрессивных средах, применяют нержавеющую сталь (12Х18Н10Т), бериллиевую бронзу (БрБ-2), кремнемарганцевую бронзу (БрКМц3-1), оловянноцинковую бронзу (БрОЦ-4-3), титановые и никелевые сплавы, чугуны.

Небольшие пружины можно навивать из готовой проволоки, в то время как мощные изготавливаются из отожжённой стали и закаляются уже после формовки. После закалки пружины подвергаются среднему отпуску при температурах 450-480 градусов Цельсия. После отпуска пружины охлаждаются на воздухе.

Применение пружин

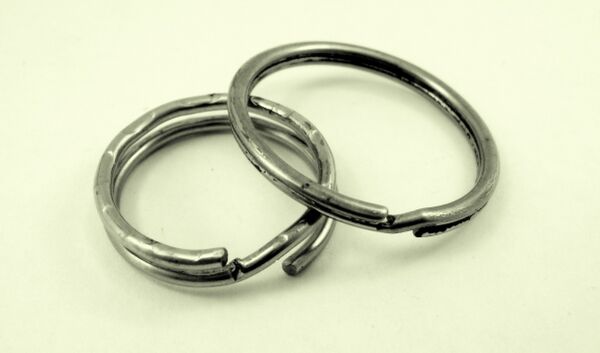

Одна из самых известных пружин — кольцо для ключей

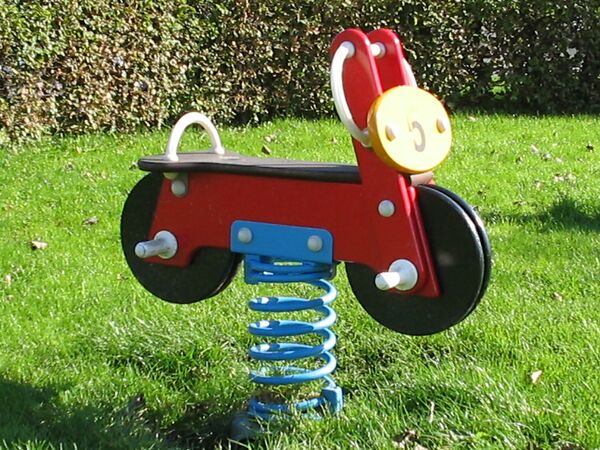

Качалка на пружине — часто встречающийся атрибут городских детских площадок

Пружина — один из самых широко применяемых элементов механизмов, конструкций, приборов. Используется для компенсации размерных неточностей, износа, снятия вибраций, как накопитель энергии, для простого измерения давления, веса, усилий и ускорений; предохранения от ударов и перегрузок.

В мягкой мебели и мебельных петлях и лифтах, в кнопках-застёжках, в карабинах, пружинных булавках, пружинных весах, отбойных молотках, в современных рельсовых скреплениях, в сцеплении, в механизмах часов, простых механических автоматах. Гидравлическая аппаратура не мыслима без пружин, упругость необходима для работы кнопок и клавиш управляющих устройств, спусковых механизмов и взрывателей.

В канцелярских товарах

• скрепки и канцелярские прищепки
• авторучки и механические карандаши
• степлеры и дыроколы

В строительстве

• Простейшие доводчики без гасителей для калиток и дверей интенсивного пользования, в холодном климате для тамбуров.
• В возвратных механизмах ручных жалюзи, роликовых ставен и тяжелых секционных ворот.
• В клапанах направления движения в общественных местах.
• В лифтовых буферах.
• В строениях и конструкциях на неустойчивых грунтах, в геологически активных местностях, как гаситель сейсмических волн.

В пресс-формах и штампах

В пресс-формах и штампах применяются пружины сжатия с прямоугольным сечением проволоки, они называются инструментальными пружинами. Благодаря прямоугольному сечению проволоки, пружина имеет более жесткие пружинные свойства при относительно небольших размерах, что очень удобно для размещения их в пресс-формы и штампы.

В огнестрельном оружии

• Боевая пружина, возвратная пружина, пружина магазина
• В симуляции оружия, оружие для страйкбола — пружина обычно используется для выталкивания снаряда в пружинно-поршневых винтовках.

В механизмах постоянной силы

Конструкция механизма или самой пружины обеспечивает постоянное усилие на грузонесущем элементе в определенном диапазоне перемещения.

• Опоры постоянного усилия для трубопроводов
• Роликовые пружины постоянного усилия или момента
• Уплотнения трубопроводной арматуры
• Заданная нагрузка для плавающих подшипников
