Дарьял (радиолокационная станция)

РЛС «Дарьял» (индекс ГРАУ: 5Н79, главный конструктор В. М. Иванцов) работает в метровом диапазоне. Она способна обнаруживать и одновременно сопровождать около 100 целей размером с футбольный мяч (ЭПР порядка 0,1 м²) на дальности до 6000 км^[4]. Зона действия — 90° по азимуту, 40° по углу места^[5].

Из-за высокой чувствительности, станция спроектирована в виде двух разнесённых на 0,5—1,5 км позиций — передающей и приёмной. Приёмная антенна представляет собой активную фазированную антенную решётку (АФАР) размером 100×100 метров с размещёнными в ней почти 4000 крест-вибраторами, передающая антенна — активную ФАР размером 40×40 метров, заполненную 1260 сменными модулями с выходной импульсной мощностью каждого 300 кВт^[6][7].

Модификация «Дарьял-У» (индекс ГРАУ: 90Н6, главный конструктор А. А. Васильев^[8]) отличалась пониженным энергетическим потенциалом и увеличенными возможностями по управлению им за счёт уменьшения (в 2 раза) количества передающих элементов ФАР. Использование вычислительного комплекса на базе многопроцессорной ЭВМ типа М-13 мощностью до 2,4 млрд операций в секунду позволило усовершенствовать алгоритм работы РЛС, обеспечив оптимальное распределение излучаемой энергии в режиме обзора и сопровождения цели за счёт дробления сигнала. Применение режима адаптации приёмной ФАР дало увеличение помехозащищённости (примерно в 15 раз) и разрешающей способности по дальности (в 2—4 раза). Со 150 до 15—20 км снижена минимальная дальность действия^[4][9].

В модификации «Дарьял-УМ» (индекс ГРАУ: 90Н6-М, главный конструктор В. М. Иванцов) был увеличен сектор сканирования (до 110° по азимуту), уменьшены потери на его краях в приёмной позиции, а также усовершенствована конструкция передатчиков и улучшен их коэффициент полезного действия^[4].

Развитие средств воздушного нападения привело в начале 1970-х годов к появлению так называемых «сложных баллистических целей» (СБЦ)^[3] — МБР с разделяющимися боеголовками и большим количеством их имитаторов, которые вместе с элементами ракеты-носителя увеличивают число одновременно сопровождаемых РЛС элементов. Проблема селекции целей, то есть выделения боевых блоков на фоне помех, и до настоящего времени остаётся ключевой проблемой ПРО: технологии противодействия обороне путём маскировки боезарядов ложными целями оказались намного проще и дешевле, чем технологии их распознавания и отбора для поражения^[1].

Множественность элементов СБЦ и уменьшенная отражающая поверхность самих боевых блоков изменили требования к радиолокационным средствам. Возникла необходимость в высокоточных, многоканальных РЛС с высокой разрешающей и пропускной способностью. В связи с этим советскими учёными были предложены два альтернативных проекта сверхмощной помехозащищённой РЛС, которая должна была стать основой новых и заменой существующих узлов СПРН.

Первый проект (5Н79 «Дарьял») был разработан в 1971—1972 годах группой сотрудников РТИ АН СССР во главе с В. М. Иванцовым, второй (5Н11А «Дарьял-С») — в 1973 году группой сотрудников НИРТИ во главе с А. Н. Мусатовым. Проект РТИ предполагал использование нового (фазового) метода сканирования пространства на основе использования фазированной антенной решётки (ФАР) с импульсным излучением. В проекте НИРТИ сохранялись принципы построения их станций семейства «Дунай» (частотный метод сканирования с непрерывным излучением), что позволяло при его реализации использовать существующую технологическую и производственную базу. Оба проекта отвечали требованиям технического задания, но выбран был первый — он давал возможность технологического прорыва в области создания радиолокационной техники. Главным конструктором новой РЛС был назначен В. М. Иванцов, первым заместителем — А. М. Скосырев^[4].

14 апреля 1975 года вышло Постановление ЦК КПСС и Совета Министров СССР о создании РЛС «Дарьял» в Заполярье (на северном ракетоопасном направлении) и Закавказье (на южном ракетоопасном направлении)^[10].

В 1977 году действующий на основе РЛС «Днепр» узел РО-1 (Оленегорск-1) был усилен вводом в его состав принципиально новой приёмной части, названной «Даугава» (индекс ГРАУ: 5У83, главный конструктор А. А. Васильев). Она представляла собой приёмный центр станции «Дарьял» с уменьшенной в 2 раза по высоте антенной. Здесь впервые были использованы крупноапертурные ФАР с фазовым управлением и гибридная СВЧ-технология. 19 июля 1978 года модернизированный двухпозиционный активно-пассивный радиолокационный комплекс, работающий на основе зондирующих сигналов РЛС «Днепр», был принят на вооружение и вошёл в состав СПРН. Это повысило достоверность информации и её оценки в сложной помеховой обстановке, вызванной полярным сиянием в ионосфере, а также живучесть всего комплекса. Технические решения, отработанные на станции «Даугава», использовались при создании приёмных ФАР для РЛС серии «Дарьял»^[4][8][10].

Головной изготовитель радиоэлектронной аппаратуры РЛС "Даугава" и РЛС "Дарьял" всех модификаций - ПО Днепровский машиностроительный завод.

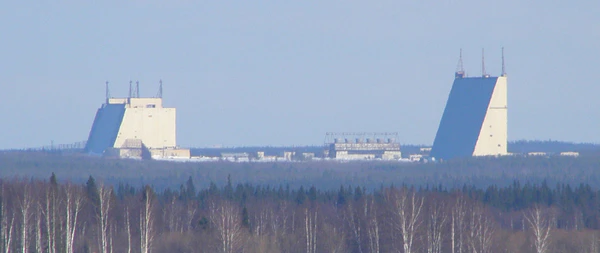

20 января 1984 года головной образец новой станции, построенный вблизи города Печора (Республика Коми), был принят на вооружение Советской Армии. В 1985 году сдана вторая станция вблизи города Куткашен (с 1991 года — Габала) в Азербайджанской ССР. За создание РЛС «Дарьял» главному конструктору Виктору Иванцову присвоено звание Героя Социалистического Труда^[10].

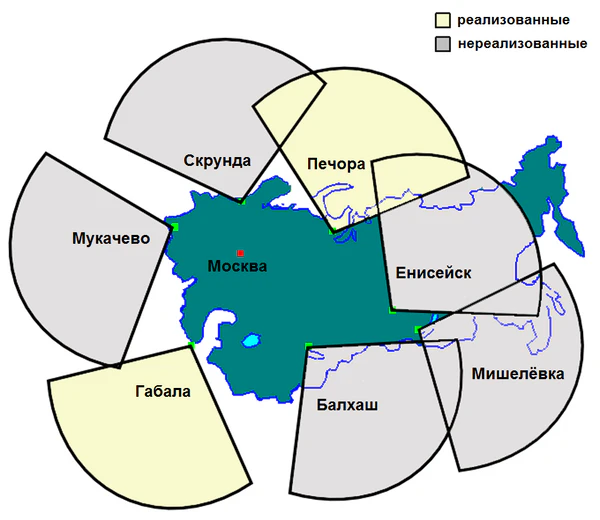

• В конце 1970-х годов на ОРТУ ОС-2 («Балхаш-9», Казахская ССР) для усиления действующей РЛС «Днепр» (РЛЯ-5) развернулось строительство вынесенной приёмной позиции «Даугава-2»^[11]. В 1980 году было принято решение о возведении здесь полномасштабной РЛС «Дарьял-У», которая позволила бы контролировать сектор от западного Китая до Ирана^[12]. В 1984 году образована в/ч 52175^[13]. К июню 1988 года на объект были поставлены первые комплекты вычислительного комплекса на базе ЭВМ М-13^[11]. В 1990 году вся аппаратура РЛС была смонтирована, в 1991 году начались заводские испытания. Но в 1992 году работы на стадии готовности 90—95 % были заморожены из-за финансовых, юридических и прочих проблем (в частности, из-за ошибок в документации станция не была обеспечена электропитанием достаточной мощности). В 1994 году станция была законсервирована, а в январе 2003 года объект был передан Казахстану^[13]. 17 сентября 2004 года на приёмной позиции произошёл пожар, уничтоживший всё оборудование. В 2010 году в ходе несанкционированного демонтажа здание обрушилось^[14][15]. В 2011 году были демонтированы строения передающей позиции.
• В 1980 году для создания непрерывного радиолокационного поля на северо-восточном ракетоопасном направлении было развёрнуто строительство РЛС «Дарьял-У» в Красноярском крае (ОРТУ ОС-3, «Енисейск-15»)^[9][16]. В 1987 году, когда было затрачено несколько сотен миллионов рублей, под давлением США работы остановились, а в 1989 году было принято решение о демонтаже практически полностью построенной станции^[2].
• В 1982 году в целях противоракетной обороны на юго-восточном направлении началось строительство РЛС «Дарьял-У» вблизи посёлка Мишелёвка в Иркутской области (ОРТУ «Усолье-Сибирское-7»)^[17]. Оно продолжалось по 1991 год. Сначала из-за сокращения финансирования, затем — из-за потери производственных мощностей с распадом СССР, а также морального старения элементов и технологий она не была доведена до этапа заводских испытаний^[18]. В октябре 1999 года США предложили России помощь в завершении строительства в обмен на изменение Договора по ПРО (затраты оценивались в несколько десятков миллионов долларов). Россия отнеслась к этому предложению негативно. С помощью американских специалистов радар был частично переоборудован и включён в мировую сеть наблюдений за состоянием атмосферы на высотах от 150 до 1000 и более километров. 21 июня 2011 года станция была снесена^[19][20], в 2012 году на месте передающей позиции построена РЛС нового типа «Воронеж»^[21].
• В 1986 году началось строительство двух РЛС типа «Дарьял-УМ» в Закарпатье (объект «Берегово», Мукачево, Украинская ССР) и в Прибалтике (объект «Комбинат», Скрунда, Латвийская ССР). Первая должна была усилить оборону на западном направлении, вторая — на северо-западном. К началу 1990-х годов строительство станций было практически завершено (в Скрунде был построен только приёмник), завезено оборудование. С распадом СССР работы приостановились. Объект «Берегово» был передан независимой Украине, объект «Комбинат» — Латвии. Станция в Скрунде оставалась под контролем России на условиях аренды, стоимость которой составляла 5 млн долларов в год^[22]. Несмотря на усилия российских военных и учёных по сохранению уникальных РЛС, Латвия и Украина приняли решение об отказе в продолжении работ^[10][23]. В мае 1995 года почти готовая РЛС под Ригой была взорвана американской компанией Controlled Demolition, Inc.. Финансировала работы по сносу и расчистке территории Россия^[22]. Станция под Мукачево была демонтирована в 2000-х годах.
• В 1988 году на ОРТУ «Николаев» (мыс Херсонес, под Севастополем) началось строительство РЛС типа «Дарьял-У». Работы прекратились в 1993 году^[2].

В 2011 году специалисты РТИ объявили, что РЛС типа «Дарьял» и «Днепр» уже исчерпали свои расчётные технические ресурсы^[24]. Им на смену приходит новое поколение РЛС семейства «Воронеж», которые возводятся за полтора года (вместо 5—10 лет) и потребляют гораздо меньше энергии. Новая станция состоит всего из 23—30 единиц технической аппаратуры, тогда как РЛС «Дарьял» — из 4070^[25].

Габалинская РЛС эксплуатировалась до конца 2012 года; последнее время функционировала в режиме «готовность к боевой работе» или «холодный резерв, регламентные работы» с периодическими кратковременными включениями в режим «боевая работа»^[2]. В 2013 году передана Азербайджану, оборудование демонтировано и вывезено в Россию^[26]. Её заменила РЛС «Воронеж-ДМ» в Армавире^[27].

Печорская РЛС в настоящее время функционирует. В рамках госпрограммы вооружений 2011 года предполагалось её демонтировать и заменить новой РЛС «Воронеж-ВП»^[28]. Однако в марте 2014 года в пресс-службе Минобороны РФ заявили, что станция пройдёт глубокую модернизацию без снятия с боевого дежурства^[24].
