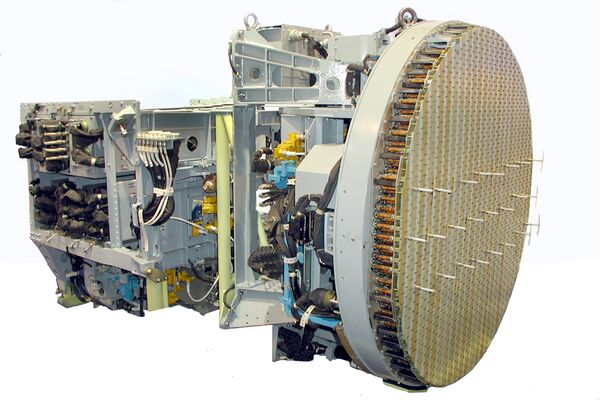

Н011 Барс
Н011 «Барс» — авиационная бортовая радиолокационная станция разработки НИИ приборостроения имени В. В. Тихомирова[1]. Проектирование Н011 было начато в 1980-е гг. в рамках программы Су-27М.
Базовая модификация была построена на основе РЛС Н001 с щелевой антенной решёткой и обводным каналом для режимов «воздух-поверхность». Модернизированные варианты (Н011М «Барс-29») построены на основе ПФАР с комплексным фазовым и электрогидромеханическим сканированием[2].
БРЛС обеспечивает обзор пространства, автоматическое обнаружение и сопровождение целей, в том числе в условиях близкого манёвренного воздушного боя, наведение на них авиационных управляемых ракет типов Р-77, Р-73, Р-27, Х-31 и других, а также автоматическое радиолокационное картографирование местности[3]. Данная БРЛС устанавливается на истребители Су-30МКИ/МКА/МКМ/СМ[4].
Что важно знать
| Н011 «Барс» | |
|---|---|
| Характеристики | |
| Назначение | авиационная (бортовая) многофункциональная РЛС |
| Государственная принадлежность |
 Россия |
| Разработчик |
 →  Научно-исследовательский институт приборостроения |
| Статус | Производится |
| Входит в состав | Су-30МКИ/МКА/МКМ/СМ |
Внешние видеофайлыОценка радара
Во многих источниках указывается, что Н011 «Барс» хорошо зарекомендовал себя на мировом рынке вооружений[5] и пользуется спросом у заказчиков авиационной техники. В качестве преимуществ данного радиолокатора отмечаются высокое разрешение и производительность, возможность эффективно работать по наземным и воздушным целям[6].
В то же время ряд авторов критикует РЛС Н011 за использование устаревающей элементной базы, что существенно увеличивает массу и габариты РЛС[4], а также обуславливает сниженные характеристики, в сравнении с БРЛС с ПФАР и АФАР.
Помехозащищённость: радар способен сопровождать один помехопостановщик и атаковать его[7].
Тактико-технические характеристики
Источник данных: Научно-исследовательский институт приборостроения имени В. В. Тихомирова[1]
- Диапазон частот: Х
- Зона контроля:
- Электронное сканирование:
- По азимуту: ± 3—10°
- По углу места: −14 — +40 °
- Механическое сканирование:
- По азимуту: ± 70 °
- Электронное сканирование:
- Количество каналов приёмника: 3
- Количество целей, обрабатываемых одновременно:
- Сопровождаемых: 15
- Обстреливаемых: 4
- Коэффициент шума приёмника: не более 3 дБ
- Мощность передатчика:
- Импульсная: 4,5 кВт
- Средняя: 1,5 кВт
- Подсвета и наведения: 1 кВт
- Дальность обнаружения целей (не менее):
- Максимальная разрешающая способность: 10 м
