Воронеж (радиолокационная станция)

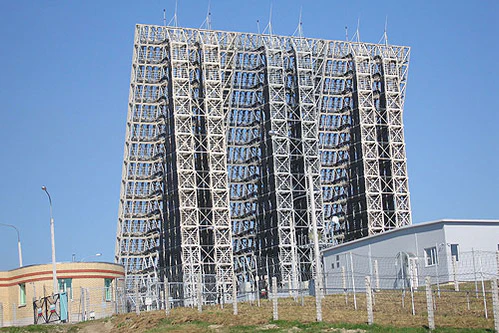

Строительство РЛС семейства «Воронеж» для систем контроля космического пространства (СККП) и предупреждения о ракетном нападении (СПРН) ведётся в России с 2005 года. Они позволят восстановить радиолокационное покрытие, частично потерянное после распада СССР, и заменить устаревшие станции типа «Дарьял» и «Днепр». Первая РЛС нового поколения «Воронеж-М» заступила на боевое дежурство в н.п. Лехтуси Ленинградской области. В течение пяти лет на боевое дежурство по радиолокационному контролю всех ракетоопасных направлений с российской территории заступили семь РЛС «Воронеж», расположенных в Ленинградской, Калининградской, Иркутской и Оренбургской областях, а также в Краснодарском, Красноярском и Алтайском краях.

Кроме того, радиолокационный контроль в установленных зонах ответственности обеспечивают также РЛС «Дарьял» в Печоре, РЛС «Днепр» в Мурманске и Республике Казахстан, РЛС «Волга» в Республике Беларусь. В ближайшие годы устаревшие РЛС «Днепр» и «Дарьял» заменят новыми станциями «Воронеж». Работы по созданию радиолокационных станций нового поколения уже ведутся в Республике Коми и в Мурманской области.

РЛС состоит из приёмопередающей установки с цифровой антенной решёткой, быстровозводимого здания для личного состава и нескольких контейнеров с радиоэлектронным оборудованием. Конструкция позволяет быстро и с небольшими затратами модернизировать станцию в ходе эксплуатации.

Высокая степень заводской готовности и модульный принцип построения РЛС «Воронеж» позволили отказаться от капитальных многоэтажных сооружений и возводить её в течение 12—18 месяцев (РЛС предыдущего поколения вступали в строй через 5—9 лет). Вся аппаратура станции доставляется с предприятий-изготовителей в контейнерном исполнении для последующей сборки на заранее забетонированные площадки. При монтаже станции «Воронеж» используется 23—30 единиц технологической аппаратуры (РЛС «Дарьял» — 4070). Потребляемая мощность — 0,7 МВт («Днепр» — 2 МВт, «Дарьял» в Азербайджане — 50 МВт). Дежурная смена — около 15 человек^[5], общее количество обслуживающего персонала — не более 200 специалистов^[6].

Для повышения профессиональной подготовки офицеров боевые расчёты РЛС СПРН ежедневно проводят регулярные учебные тренировки на специализированных учебно-тренажерных комплексах. С помощью специального программного обеспечения для боевых расчетов моделируются самые сложные условия радиолокационной обстановки в установленных зонах ответственности наземных средств, в ходе которых боевые расчёты отрабатывают выполнение жестких нормативов по обнаружению, классификации, сопровождению баллистических целей и космических объектов и формированию информации предупреждения для своевременного доклада на вышестоящие пункты государственного и военного управления^[7]. Своё название станция получила по названию реки Воронеж.

Существуют варианты, работающие в метровом, дециметровом и сантиметровом диапазонах волн. Метровые РЛС дают высокую обзорность пространства, дециметровые обеспечивают точное наведение противоракет и управление ими^[8], сантиметровые способны собрать максимум информации о любой цели, попавшей в зону покрытия^[9].

• «Воронеж-М» (код ГРАУ: 77Я6) работает в метровом диапазоне волн^[10]. Дальность обнаружения целей до 6000 км. Разработана в «РТИ им. академика А. Л. Минца» (Москва). Главный конструктор — В. И. Карасёв.
• «Воронеж-ДМ» (77Я6-ДМ) работает в дециметровом диапазоне, дальность — до 6000 км по горизонту и до 8000 км по вертикали (ближний космос). Способна одновременно контролировать до 500 объектов^[11][12]. Разработана в НПК «НИИДАР» при участии «РТИ им. Минца». Главный конструктор — С. Д. Сапрыкин^[6].

• «Воронеж-ВП» (77Я6-ВП) — высокопотенциальная РЛС метрового диапазона, развитие станции «Воронеж-М». В несколько раз увеличено количество приёмно-передающих блоков^[13]. Потребляемая мощность — до 10 МВт^[8]. Разработана «РТИ им. Минца».
• «Воронеж-СМ» работает в сантиметровом диапазоне.
• «Воронеж-МСМ» работает сразу в двух диапазонах — метровом и сантиметровом.

Радиолокационные станции российской системы предупреждения о ракетном нападении типа «Воронеж» модернизируют до уровня новейшей станции «Яхрома». Данная РЛС (код 116Ж6, объект 2512) строится в Крыму в районе Севастополя и будет работать в четырёх диапазонах.
