ПРВ-13

ПРВ-13

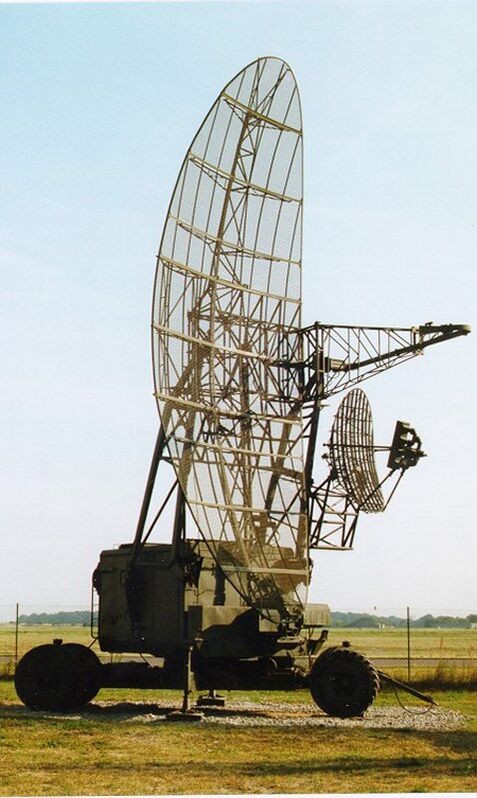

ПРВ-13 на позицииПРВ-13 на позиции
Характеристики
Назначение подвижный радиовысотомер
Государственная принадлежность  СССР
Разработчик ВНИИРТ, Правдинский радиозавод
Начало эксплуатации 1970-е
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

ПРВ-13 (по классификации НАТО — Odd Pair) — советский радиовысотомер. Стоит на вооружении бывших стран варшавского договора.

История[править | править код]

Данный образец был разработан на основе радиовысотомера ПРВ-11, в начале 1960-х годов в НИИ-244[1]. Серийное производство было организовано на заводе № 588, ныне Правдинском радиозаводе в городе Балахна.

В настоящее время радиовысотомер все ещё находится в эксплуатации.[2]

Назначение[править | править код]

Подвижный радиовысотомер ПРВ-13 предназначен для работы в качестве средства измерения высоты в составе радиолокационного комплекса 5Н87, дальномерами П-37, П-35М,5Н84А и другими, а также автоматизированными системами управления 5Н55М, 5Н53-Н, 5Н53-У, 86Ж6, 5Н60. Он также сопрягается с объектами АСУ «Воздух-1М», «Воздух-1П», с АСУ ЗРВ АСУРК-1МА, АСУРК-1П и кабиной К9 ЗРК С-200.

Состав[править | править код]

Высотомер выполнен в подвижном варианте. В состав высотомера входят:

  • прицеп В1 на тележке КЛУ с вращающейся кабиной, в которой размещена приемно-передающая аппаратура и антенные устройства;
    Передающая аппаратура внутри прицепа В1
  • прицеп В2 типа 761 с индикаторной аппаратурой, аппаратурой синхронизации и помехозащиты, а также дизель-электрическим агрегатом питания АД-30Т;
  • прицеп В3 типа 761 с запасным имуществом и контрольно-измерительной аппаратурой; в нём также размещен агрегат питания АД-30Т и преобразователь частоты ВПЛ-30МД;
  • контейнеры с антенными устройствами, кабельным хозяйством и другим вспомогательным оборудованием — 22 шт.

Кроме того, в состав высотомера входит наземный радиолокационный запросчик НРЗ-4П (1Л22), выполненный в автомобильном варианте.

Технические характеристики[править | править код]

Характеристики ПРВ-13[3]
Частотный диапазон от 2,5 до 2,7 ГГц
Частота повторения импульсов 400 Гц
Длительность импульса 1,5—3 µs
Импульсная мощность 1,6 МВатт
Средняя мощность 1 КВатт
Максимальная дальность обнаружения 310 км

Интересные факты[править | править код]

  • ПРВ-13 до 1998 года находился на вооружении в Германии в качестве временного решения для защиты вновь присоединенных земель, и, несмотря на отсутствие запасных частей, данная техника была признана очень надёжной[источник не указан 3415 дней].
