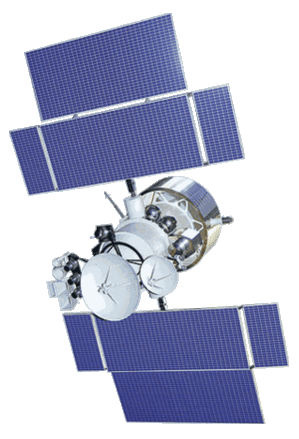

Радуга (космический аппарат)

Pause

КА «Радуга» (индекс ГУКОС — 11Ф638, кодовое название «Грань») — первый советский серийный геостационарный спутник связи, изготовленный в КБ прикладной механики. Эти спутники основали Единую систему спутниковой связи (ЕССС) принятую на вооружение в 1979 г. Кроме обеспечения телефонно-телеграфной связью ВС СССР, спутники «Радуга» использовались и в гражданских целях: один из ретрансляторов работал в интересах народного хозяйства СССР и даже использовался международной организацией «Интерспутник» (аналог Intelsat).

Общие сведения
Что важно знать
Радуга (Грань, 11Ф638)
Общие данные
Производитель Союз Советских Социалистических Республик Россия КБ прикладной механики
Страна происхождения  СССР,  Россия
Платформа КАУР-3
Назначение военный спутник связи
Орбита Геостационарная
Оператор Союз Советских Социалистических Республик ВС СССР
Россия Космические войска России
«Интерспутник»
Срок активного существования 3 года
Дальнейшие разработки Глобус (Радуга-1)
Производство и эксплуатация
Статус КА выведены из эксплуатации
Всего построено 34
Потеряны 3
Первый запуск 22.12.1975
Последний запуск 28.12.1994 (успешный)
05.07.1999 (неудачный)
Средство выведения РН «Протон» с Блок ДМ
Типичная конфигурация
Типичная масса КА 2000 кг.
Мощность 1250 Вт.
Солнечные батареи 9,5 м, 25 м²
Транспондеры 6 C-диапазона
Габариты
Длина 5,5 м
Ширина 2,5 м

История

Разработка КА «Грань» началась в конце 1960-х годов и создавалась в соответствии с принятым Советом Министров СССР 9-м пятилетним планом на 1971—1975 гг. Этот план предполагал создание системы спутниковой связи на базе космических комплексов «Молния-2», «Молния-3» и «Грань». Разработка велась вместе с ракетно-космическим комплексом «Протон-К-Блок Д», так как этот комплекс позволял выводить спутники связи на геостационарную орбиту. До этого в СССР разрабатывались только спутники связи «Молния» для высокоэллиптических орбит[1].

ЕССС

Постановление ЦК КПСС и СМ СССР от 24.10.1968 предусматривало создание спутниковой системы стратегической связи «Кристалл». Позднее был сделан вывод о том, что Государственную систему спутниковой связи (работы по созданию которой велись с 1965 г.) и систему «Кристалл» следует организационно объединить в Единую Систему Спутниковой Связи (ЕССС), а используемые в них КА максимально унифицировать. Эта система должна была отвечать всем требованиям по спутниковой связи Министерства Обороны СССР и её разработка была инициирована постановлением ЦК КПСС и Совета Министров СССР от 5.04.1972. ЕССС строилась на основе космических комплексов связи второго поколения с КА 11Ф637 «Молния-3» на высокоэллиптических орбитах и КА «Грань» на геостационарной орбите[2][1].

Разработчиком ЕССС был определён КБ прикладной механики Министерства общего машиностроения (в настоящее время ИСС имени академика М. Ф. Решетнёва). Бортовые ретрансляторы изготовлялись в НИИ радиосвязи Министерства радиопромышленности[1].

Конструкторская разработка КА «Радуга» была завершена в 1975 г., но для вывода КА на ГСО потребовалась переделка разгонного блока («Блок Д»). Новая модификация с торовым приборным отсеком с приборами системы управления получила обозначение 11С86 (и название «Блок ДМ») и впервые была испытана 26 марта 1974 г. На геостационарную орбиту был выведен КА «Космос-637», представлявший собой габаритно-весовой макет КА «Грань»[1].

Летные испытания КА «Грань» начались 22 декабря 1975 г. и новый КА был официально назван «Радуга». Параллельно шли испытания КА 11Ф637 «Молния-3». В декабре 1979 г. «Грань» вместе с «Молнией-3» были приняты на вооружение[1].

Первоначально было предусмотрено размещение на ГСО двух спутников «Грань» в точках стояния 35° и 85° в.д. Орбитальная группировка из двух КА «Грань» обеспечивала организацию связи во всём Восточном полушарии, за исключением приполярных районов. Однако, в 1982 г. было решено модифицировать систему — расширить её эксплуатационные возможности и сделать более устойчивой в боевых условиях. Для этого была создана дополнительная подсистема из четырех КА «Молния-3» и четырех КА «Грань» на геостационарной орбите[1].

В 1989 году на смену КА «Грань» пришли модифицированные КА «Глобус».

Платформа

КА «Грань» послужил прототипом для унифицированной платформы КАУР-3: впоследствии на её базе НПО ПМ создало КА «Горизонт» и «Экран»[2].

Масса КА «Грань» составляла 1965 кг. Основой служил цилиндрический приборный отсек 5,5 м x 2,5 м. Размах двух солнечных батарей составлял 9,5 м и суммарная площадь — 25 м². Кроме того, вокруг нижней части цилиндрического гермоотсека располагалась ещё одна жестко закрепленная солнечная батарея[1].

КА имел трехосную систему ориентации с помощью гиросиловых стабилизаторов и двигателей малой тяги. Эти же двигатели применялись для привода КА в точку стояния[1][2].

При гарантированном сроке активного существования 3 года КА «Радуга» в среднем работали 5,9 лет, а один из спутников выполнял свои целевые задачи на орбите более двенадцати с половиной лет[3].

Полезная нагрузка

Полезная нагрузка КА «Грань» представляла собой сложный антенный комплекс и два трех-ствольных ретранслятора C-диапазона.

Первый из ретрансляторов, «Дельта-1», разрабатывался в московском НИИ радиосвязи и служил для передачи телефонно-телеграфной информации для стратегической и оперативной связи в интересах Министерства обороны, а также правительственной связи. «Дельта-1» имел полосу пропускания 36 МГц, выходную мощностью 10 Вт и ЭИИМ - 33 дБВт [4].

Ретрансляторы «Дельта-2» мощностью 8 Вт были зарегистрированы в ITU-R под названиями «Стационар» и «Стационар-Д». Они служили для передачи на сеть станций «Орбита» телевизионных программ[3].

Зоны обслуживания спутников находились на территории Советского Союза, а также в различных регионах Индийского и Атлантического океанов, Африки и Южной Америки[4].
