ZALA (БПЛА)

У этого термина существуют и другие значения, см. ZALA.
ZALA
ZALA 421-04M.jpg
Основание 2003
Расположение  Россия г. Ижевск (Центральный офис)
Отрасль авиакосмическая промышленность[d]
Продукция беспилотный летательный аппарат
Материнская компания Концерн Калашников
Сайт zala-aero.com
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

ZALA — марка беспилотных летательных аппаратов (БПЛА, дронов), производящаяся ижевской компанией «ZALA AERO GROUP Беспилотные системы»[1]. БПЛА выпускаются вертолётного и самолетного типов. В основном имеют малые габариты, но есть и модель самолёта с размахом крыла 6 м и дальностью полёта до 120 км.

Беспилотные мини-самолёты

[править | править код]

Построены по аэродинамической схеме «летающее крыло».

Предназначены для наблюдения в широком диапазоне метеоусловий подстилающей поверхности (в том числе сложного рельефа местности и водной поверхности), определения степени нанесенного ущерба, выявления взрывных устройств, сбрасывания небольших грузов, пограничного контроля, обнаружения нефтяных разливов, обследования состояния ЛЭП и трубопроводов, мониторинга пожаров, наводнений и иных стихийных бедствий[2], оповещения населения, обеспечения безопасности объектов и людей[3], поиска и обнаружения людей, а также целеуказания и корректировки огня.

Zala 421-04M, 08M[править | править код]

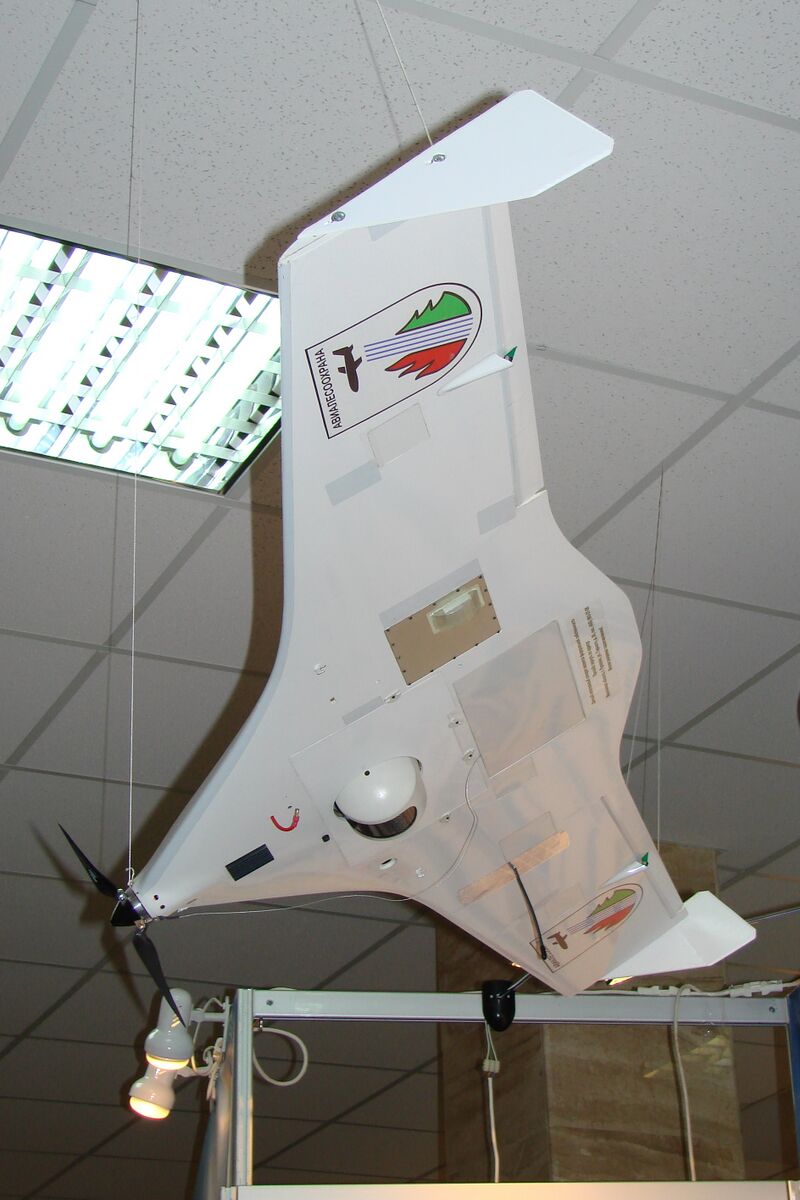

БПЛА ZALA 421-04M на выставке-ярмарке «Российский лес»
Основные статьи: ZALA 421-04M и ZALA 421-08

Zala 421-08 впервые демонстрировался на выставке ВВЦ X Международного форума средств обеспечения безопасности государства «INTERPOLITEX-2006» («Интерполитех-2006»)[4]. В 2008 году Zala 421-08 проходил испытания на судне ледового класса в условиях полярного дня[5].

В 2009 году МВД России приобрело для своего подразделения в Байконуре (Казахстан), несколько комплексов БЛА ZALA 421-04M[6]. В декабре 2012 года один Zala-04 м был передан МЧС РФ по Брянской области[7].

Zala 421-16[править | править код]

Основная статья: ZALA 421-16

При создании аппарата использовались технологии обеспечения малой заметности[8]. Представлялся на выставке МАКС-2009[6].

Zala 421-16E и 16EM[править | править код]

Основная статья: ZALA 421-16EM

Более лёгкие модификации, чем «421-16», немного отличаются по конструкции, имеют фюзеляж.

421-16E впервые был показан на МАКС-2011[9]. В ходе V Международного салона «Комплексная безопасность-2012» была представлена его модификация 421-16E-М[9]. Представлялся на выставке «Комплексная безопасность-2012»[10]

Тактико-технические характеристики[править | править код]

Характеристика 421-04M 421-08M 421-16 421-16E[11] 421-16EM
Радиус действия видео/радиоканала 15 км / 25 км 50 км / 70 км 70 км / 100+ км 25 км / 50 км
Продолжительность полета 1,5 ч 1,3 ч 4 или 8 ч 5 ч 2,5 ч
Размах крыла БЛА 1,61 м 0,81 м 1,68 м 2,8 м 1,8 м
Максимальная высота полета 3600 м 3000 м 5000 м
Запуск За корпус БЛА За рукоятки
Взлет Эластичная катапульта Пневматическая или механическая катапульта Эластичная катапульта
Посадка Парашют /в сеть
Тип двигателя Электрический тянущий ДВС тянущий Электрический толкающий
Скорость 65—100 км/ч 65—120 км/ч 130—200 км/ч 65—100 км/ч
Максимальная взлетная масса 5,5 кг 2,5 кг 16 кг 8,0—10,5 кг 6,5 кг
Масса целевой нагрузки до 1 кг 0,3 кг до 1,5 кг до 1 кг
Навигация ИНС с коррекцией GPS/ГЛОНАСС, радиодальномер
Диапазон рабочих температур −50°C…+50 °C

Беспилотные самолёты

[править | править код]

Zala 421-20[править | править код]

Основная статья: ZALA 421-20

Беспилотный самолет большого радиуса действия — до 120 км, размах крыла — 6 м, масса целевой нагрузки — до 50 кг. Способен комбинировать на борту различные системы, среди которых аэронавигация, автоматическая расшифровка данных, лазерное целеуказание и целевые нагрузки высокого разрешения.

Zala 421-09[править | править код]

Построен по нормальной аэродинамической схеме с двухбалочным оперением. Старт и посадка производится с грунтового покрытия. На дрон устанавливается лыжное или колесное шасси.

Предназначен для мониторинга земной поверхности. Полезная нагрузка аппарата — телекамера и тепловизор на гиростабилизированной платформе. Построен по нормальной аэродинамической схеме с двухбалочным оперением. Старт и посадка производится с грунтового покрытия. На дрон устанавливается лыжное или колесное шасси.

ТТХ
  • Масса, кг
    • максимальная взлетная 70
  • Тип двигателя 1 ДВС
  • Мощность, л. с. 1 х
  • Максимальная скорость, км/ч 130
  • Крейсерская скорость, км/ч 90
  • Радиус действия, км 250
  • Продолжительность полета, ч.мин 10.30
  • Практический потолок, м 3000

Барражирующие боеприпасы (дроны-камикадзе)

[править | править код]
Основные статьи: ZALA_Ланцет и Куб-БЛА

Беспилотные дроны-камикадзе предназначены для высокоточного поражения целей подрывом боевого заряда, размещённого в дроне, при прямом столкновении дрона с целью.

Первой версией такого дрона был Куб-БЛА по схеме планера «летающее крыло», следующая версия дрона как ZALA Ланцет был выполнен по схеме X-образного планера для более высокой маневренности и скороподъемности.

После визита президента РФ на завод «Аэроскан» компании ZALA AERO в сентябре 2023 года стало известно о новейшей российской разработке — ударном беспилотнике «Италмас». В отличие от электрического «Ланцета», это дрон с двигателем внутреннего сгорания. Бензобак занимает всю полость крыльев, что позволяет беспилотнику лететь значительно дальше и нести больше полезной нагрузки[12].

Вертолёты одновинтовые

[править | править код]
Основные статьи: Zala 421-02 и ZALA 421-02X

Беспилотные вертолёты предназначены для аэрофотосъёмки, трансляции и ретрансляции теле- и радиосигналов, проведения экологических экспериментов, доставки медикаментов, продуктов и почты при оказании экстренной помощи в процессе ликвидации аварий и катастроф в труднодоступных и опасных для человека местах, а также для инженерной, радиационной, химической и биологической разведки.

Zala 421-02 демонстрировался на выставках Международного форума средств обеспечения безопасности государства «INTERPOLITEX-2005» и «INTERPOLITEX-2006» («Интерполитех-2006»)[4].

Характеристика 421-02 421-02X 421-06[13] 421-23[14]
Радиус действия видео/радиоканала, км 50 25 / 50 15 25 / 50
Продолжительность полета, ч 6 1,5-2 2 1,5
Диаметр несущего винта, м 3,06 3,12 1,77 2,15
Габариты, длина/высота/ширина, м 2,64x0,79x0,56 0,75х2,86х1,18 1,57x0,57 0,54х2,63х0,86
Максимальная высота полета, м 4000 3000 2000 3000
Запуск / Посадка Вертикальный
Тип двигателя 1 ПД ДВС (Ванкель) ДВС/электро (модель 421-06Е). ДВС
Скорость, GPS/ГЛОНАСС 150 до 60 50 до 50
Максимальная взлетная масса, кг 95 90 12 35
Масса целевой нагрузки, кг до 50 25 2 11,5
Навигация GPS/ГЛОНАСС
Диапазон рабочих температур −30°C…+40 °C

ZALA 421-23[править | править код]

Разработан в 2010 году по закрытому заказу одного из российских министерств.

БПЛА разработан для установки профессиональных оптических приборов и обеспечения продолжительного мониторинга объектов. Предназначен для наблюдения за поверхностью суши и моря, для анализа объёма газов в воздушном слое и уровня радиоактивности в режиме реального времени, для распознавания, оценки повреждений и возгораний. Наиболее эффективно вертолет проявил себя при обследовании линий электропередач, при выполнении работ в рамках НИОКР в качестве универсальной летающей платформы для размещения требуемой целевой нагрузки. Специально разработанный сервоприводный подвес предполагает размещение целевых нагрузок массой до 13 кг, в том числе профессиональной камеры для кинематографии.

Конструкция

Построен по одновинтовой схеме с рулевым винтом с шасси полозкового типа. Силовая установка — оппозитный двухцилиндровый двигатель с воздушным охлаждением объёмом 80 см³. Несущий винт — двухлопастной. В 2012 году была выпущена электрическая версия БПЛА на аккумуляторных батареях, в том числе модификация с дополнительным топливным баком.

ZALA-421-06[править | править код]

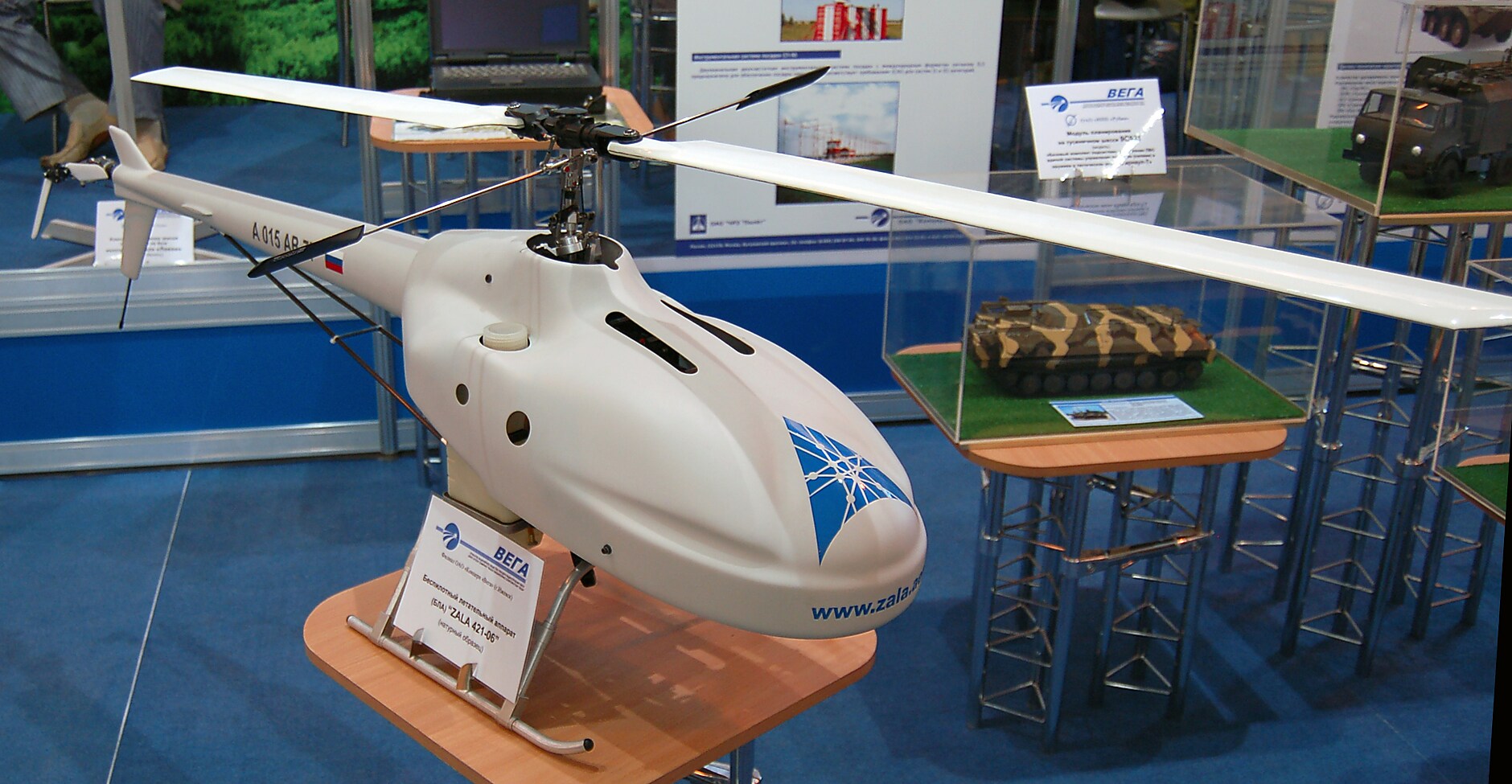

Zala-421-06 на выставке МАКС-2009

Модернизировался специально для МЧС, в 2008 году также проходил испытания на судне ледового класса в условиях полярного дня[5].

ZALA 421-06 предназначен для аэрофотосъёмки, трансляции и ретрансляции теле- и радиосигналов, проведения экологических экспериментов, доставки медикаментов, продуктов и почты при оказании экстренной помощи в процессе ликвидации аварий и катастроф в труднодоступных и опасных для человека местах, а также для инженерной, радиационной, химической и биологической разведки.

Бортовое оборудование ZALA 421-06 включает инфракрасную и электрооптическую камеры. В качестве опциональной полезной нагрузки используются детекторы радиации, химических газов и громкоговоритель. Передача данных на станцию управления аппаратом осуществляется в режиме реального времени по защищенному цифровому каналу.

Вертолёты многороторные

[править | править код]
Основные статьи: ZALA 421-21 и ZALA 421-22

Малогабаритные БПЛА вертолетного типа, мультикоптеры (многороторные), вертикального взлета и посадки, малого и среднего радиуса действия. Не требует специально подготовленной взлетно-посадочной площадки, что позволяет применять аппарат на труднодоступных участках местности.

Характеристика 421-21 421-22
Радиус действия видео/радиоканала 2 км / 2 км 5 км / 5 км
Продолжительность полета 35 минут
Габариты без АКБ/с АКБ 0,60х0,52х0,07 м / ? ? / 1,06х1,06х0,24 м
Максимальная высота полета 1000 м
Запуск / Посадка Вертикальный — автоматический
Тип двигателя Электрический тянущий
Схема шестироторная восьмироторная
Скорость до 30 км/ч
Максимальная взлетная масса 1,5 кг 8 кг
Масса целевой нагрузки 0,3 кг до 2 кг
Навигация GPS/ГЛОНАСС
Диапазон рабочих температур −30°C…+40 °C

Факты

[править | править код]

В феврале 2025 года ЕС ввёл персональные санкции против основателя компании Александра Захарова[15][16].
