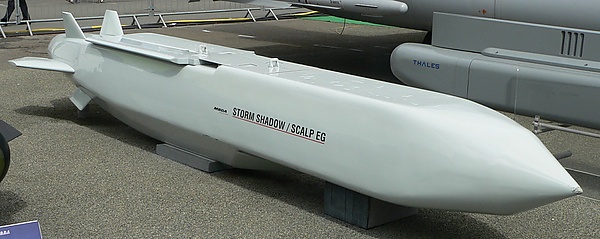

Storm Shadow

Дальность полета ракеты составляет примерно 560 км.^[4] Ракета оснащена турбореактивным двигателем со скоростью 0,8 Маха и может быть установлена на снятые с вооружения самолеты RAF Tornado GR4, итальянские Tornado IDS, Saab Gripen, Dassault Mirage 2000 и Dassault Rafale.^[5] Storm Shadow был интегрирован в истребитель Eurofighter Typhoon в рамках Фазы 2 усовершенствования (P2E) в 2015 году,^[6][7] но не будет устанавливаться на F-35 Lightning II.^[8]

Боеголовка BROACH имеет начальный проникающий заряд для разрушения грунта или проникновения в бункер, а также взрыватель с переменной задержкой для управления детонацией основной боеголовки. Ракета весит около 1300 килограммов. Максимальный диаметр корпуса составляет 48 сантиметров, а размах крыла — 3 метра. Предполагаемые цели — командные пункты, пункты управления и связи; аэродромы; порты и электростанции; места структурного обслуживания самолетов/хранилища боеприпасов; надводные корабли и подводные лодки в порту; мосты и другие стратегические объекты высокой ценности.^[5]

Это ракета типа «выстрелил и забыл», запрограммированная перед запуском. После запуска ракету нельзя контролировать или дать команду на самоуничтожение, а информация о цели не может быть изменена. Планировщики миссии программируют ракету с учетом данных о ПВО и цели. Ракета полуавтономно, на низкой траектории полета, руководствуясь GPS и картографией местности, следует в район цели.^[9] Вблизи цели ракета набирает высоту, а затем переходит в пикирование^[10].

Подъем на высоту предназначен для достижения наилучшей вероятности идентификации цели и ее пробития. Во время подрыва носовой конус отбрасывается, чтобы позволить термографической камере высокого разрешения (инфракрасное наведение) наблюдать за районом поражения. Затем ракета пытается обнаружить цель на основе информации о наведении (DSMAC). Если это не удается, и существует высокий риск сопутствующего ущерба, ракета способна долететь до точки падения вместо того, чтобы рисковать неточным попадением.^[10]

Последние усовершенствования включают возможность передачи информации о цели непосредственно перед ударом, использование одностороннего (обратного) канала передачи данных для передачи информации об оценке боевого ущерба обратно на самолет-носитель. Эта модернизация разрабатывается в рамках французского контракта DGA. Еще одна функция, которую планируется внедрить в оружие, — это возможность повторного наведения на цель в полете с использованием двустороннего канала передачи данных.^[11] Storm Shadow будет модернизирована в рамках проекта ракеты Selective Precision Effects At Range 4 (SPEAR 4).^[12]

По некоторым данным, для экспорта, например, в Объединенные Арабские Эмираты, была создана версия с уменьшенными возможностями, соответствующая ограничениям Режима контроля за ракетными технологиями (РКРТ).^[13][14][15]

Ожидается, что будущее крылатое/противокорабельное оружие, находящееся в стадии разработки, заменит Storm Shadow.

В тендере участвовали не только Matra и British Aerospace, но и McDonnell Douglas, Texas Instruments/Short Brothers, Hughes/Smiths Industries, Daimler-Benz Aerospace/Bofors, GEC-Marconi и Rafael.^[16] Storm Shadow, представленный первыми двумя компаниями, был выбран в июне 1996 года.^[17] Контракт на разработку и производство был подписан в феврале 1997 года, к тому времени компании Matra и BAe завершили слияние своих ракетных предприятий и образовали Matra BAe Dynamics.^[18] В январе 1998 года Франция заказала 500 ракет SCALP.^[19]

Первый успешный пуск полностью управляемой ракеты Storm Shadow/SCALP-EG был произведен на испытательном полигоне Бискаррос во Франции в конце декабря 2000 года с самолета Mirage 2000N. Первая британская стрельба была произведена в мае 2001 года с «Торнадо», летавшего с вертолета BAE Warton.

Королевские ВВС Tornados впервые применили ракеты Storm Shadow в оперативном режиме во время вторжения в Ирак в 2003 году.^[20] Хотя официально они еще не поступили на вооружение, «ускоренный график испытаний» позволил 617-й эскадрилье Королевских сил использовать их в этом конфликте.^[21][22][23]

Во время вмешательства НАТО в гражданскую войну в Ливии Storm Shadow/SCALP-EG обстреливали цели сторонников Каддафи с самолетов Rafales французских ВВС^[24][25] и Tornados итальянских ВВС и Королевских ВВС.^[26][27] Среди целей были авиабаза Аль-Джуфра^[28] и военный бункер в Сирте, родном городе ливийского лидера Муаммара Каддафи.^[29] В декабре 2011 года представители итальянского оборонного ведомства отметили, что итальянские самолеты Tornado IDS выпустили от 20 до 30 Storm Shadows во время ливийской кампании. Это был первый случай, когда итальянские самолеты применили ракету в реальном бою, и было сообщено, что ракета имеет 97-процентный коэффициент успешности.^[30]

Французские самолеты выпустили 12 ракет SCALP по целям ИГИЛ в Сирии в рамках операции Chammal. Эти пуски состоялись 15 декабря 2015 года и 2 января 2016 года. Считается, что эти пуски могли быть одобрены после решения МО Франции сократить количество ракет SCALP для снижения затрат.^[31] В воскресенье 26 июня 2016 года RAF использовали четыре ракеты Storm Shadow против бункера ИГИЛ в Ираке. Ракеты Storm Shadow были запущены с двух самолетов Tornado. Все четыре ракеты достигли прямых попаданий, проникнув глубоко в бункер. Ракеты Storm Shadow были использованы из-за массивной конструкции бункера.

Первый полет ракет Storm Shadow на Eurofighter Typhoon состоялся 27 ноября 2013 года на авиабазе Дечимоманну в Италии и был выполнен компанией Alenia Aermacchi с использованием приборного серийного самолета 2.^[32]

В июле 2016 года МО Великобритании заключило контракт стоимостью 28 миллионов фунтов стерлингов на поддержку Storm Shadow в течение следующих 5 лет.^[33]

В октябре 2016 года правительство Великобритании подтвердило, что поставленные Великобританией ракеты были использованы Саудовской Аравией в конфликте в Йемене.^[34]

В апреле 2018 года правительство Великобритании объявило об использовании ракет Storm Shadow, развернутых самолетами Panavia Tornado GR4, для нанесения удара по объекту с химическим оружием в Сирии.^[35] По словам генерал-лейтенанта морской пехоты США Кеннета Маккензи, по объекту хранения химического оружия Хим Шиншар близ Хомса было выпущено 9 американских «Томагавков», 8 британских Storm Shadow, 3 французские крылатые ракеты MdCN и 2 французские крылатые ракеты SCALP.^[36][37] Спутниковые снимки показали, что объект был разрушен в результате атаки.^[38] Начальник Главного оперативного управления Генштаба России Сергей Рудской на брифинге для СМИ 14 апреля 2018 года заявил, что все восемь ракет, запущенных с «Торнадо», были сбиты сирийскими силами ПВО, это утверждение опровергли США, Великобритания и Франция. Пентагон заявил, что ни одна ракета не была перехвачена, и что налеты были «точными и ошеломляющими».^[39] В ответ на это Министерство обороны России на пресс-конференции в Москве представило части сбитой ракеты Storm Shadow.^[40][41]

11 марта 2021 года два реактивных самолета Королевских ВВС Typhoon FGR4, действовавшие с RAF Akrotiri, Кипр, нанесли удар по пещерному комплексу к юго-западу от города Эрбиль на севере Ирака, где, по сообщениям, находилось значительное число боевиков ИГИЛ, что ознаменовало первое боевое применение Storm Shadow с самолета Typhoon.^[42][43]

Предполагается, что Storm Shadows, размещенные на эмиратских Mirages или египетских Rafales, могли быть использованы в авиаударе по авиабазе Аль-Ватия в июле 2020 года во время второй гражданской войны в Ливии.^[44] В результате атаки на базу, где находились турецкие военнослужащие, поддерживающие международно признанное Правительство национального согласия, были ранены несколько турецких солдат, уничтожены зенитно-ракетные комплексы MIM-23 Hawk и система радиоэлектронной борьбы KORAL.^{[45][46][47][48]}

11 сентября 2024 года газета The Guardian сообщила, что власти Великобритании приняли решение разрешить Украине наносить удары крылатыми ракетами Storm Shadow по целям на территории России. Издание ссылалось на свои источники в британском правительстве^[49].

18 ноября 2024 года глава европейской дипломатии Жозеп Боррель сообщил, что главы МИД ЕС не приняли общего решения об отмене ограничений на применение западного оружия по территории РФ. «Каждая страна будет действовать так, как она сочтёт нужным», — сообщил дипломат^[50]. В этот же день газета The Sun сообщала, что британской стороне пока не удалось убедить Вашингтон одобрить применение Storm Shadow, использующих американские системы наведения, по целям в глубине российской территории^[51].

23 ноября 2024 года глава МИД Франции Жан-Ноэль Барро заявил в интервью BBC о праве Украины бить по России ракетами SCALP, подчеркнув, что Украина может нанести удары «в целях самообороны»^[52].

SCALP-EG и Storm Shadow идентичны, за исключением того, как они интегрируются в самолет.^[53]

Разработанная Францией для экспорта в Объединенные Арабские Эмираты для использования с Mirage 2000, модификации были сделаны для уменьшения дальности, как сообщается, до 290 км, чтобы соответствовать требованиям режима контроля ракетных технологий.^[53]

В 2006 году компания MBDA France^[56] начала разработку морской крылатой ракеты вертикального пуска большей дальности, которая должна была быть установлена на новой серии французских боевых кораблей в 2010-х годах и дополнить SCALP/Storm Shadow. Названная Missile de Croisière Naval (MdCN),^[57] она вступила в строй на шести противолодочных/ударных модификаций французских многоцелевых фрегатов FREMM в 2017 году^[58][59] и на подводных лодках класса Barracuda в июне 2022 года,^[60] с использованием пусковой установки A70 версии Sylver на первых^[61] и 533-мм торпедных аппаратов на вторых.^[62] Поскольку она запускается не с самолета, как SCALP, MdCN использует ускоритель на этапе запуска, чтобы оторваться от корабля и набрать начальную скорость.^[55]

Модификация для подводных лодок заключена в гидродинамический жесткий контейнер, который выбрасывается, когда ракета достигает поверхности. Ожидается, что ракета MdCN будет выполнять ту же роль, что и разработанная американцами BGM-109 Tomahawk, но дальность ее действия (более 1000 км) вдвое больше, чем у SCALP/Storm Shadow.^[55] Меньшие подводные лодки класса «Скорпен» также могут нести ракету MdCN.^[63] Помимо большей дальности, MdCN также отличается автономными навигационными характеристиками и терминальным наведением с помощью инфракрасного распознавания.^[64]

Франция первоначально заказала 50 MdCN для своих фрегатов FREMM в 2006 году, а поставка ожидалась в 2012 году.^[54] Еще 100 ракет надводного базирования были заказаны в 2009 году, а также 50 ракет для планируемых подводных лодок класса «Барракуда».^[54] Проект стоимостью 1,2 млрд € (2011) предусматривал поставку 200 ракет по цене 2,48 млн € за единицу, или 6 млн € с учетом затрат на разработку.^[54]

Первые полные квалификационные пуски MdCN состоялись в июле 2013 года на полигоне Бискаросса.^[56][64] В ходе третьих опытно-конструкторских пусков MdCN идеально выполнила все требования по испытаниям, включая проверку автономной навигации и наведения на цель с помощью инфракрасного распознавания, которые обеспечивают оружию исключительно высокую точность.^[64]

MdCN была использована в первом оперативном ударе во время бомбардировок Дамаска и Хомса в апреле 2018 года против предполагаемого сирийского объекта по производству химического оружия, в координации с США и Великобританией, но без одобрения ООН. В дополнение к десяти крылатым ракетам SCALP, выпущенным с 5 самолетов Dassault Rafale, фрегаты FREMM Aquitaine, Provence и Languedoc запустили три ракеты MdCN.^[65]

Несмотря на то, что в ходе миссии были достигнуты все намеченные цели, некоторые ракеты столкнулись со значительными техническими трудностями. В отчете ВМС говорится, что девять ракет SCALP были успешно запущены, но последняя ракета не прошла внутреннюю самопроверку и отказалась взлетать с рельсов, поэтому была оставлена в море. Между тем, два фрегата столкнулись с компьютерными проблемами и не смогли запустить свои MdCN; только третий фрегат смог это сделать.^[66][67][68]

Проблемы, возникшие с фрегатами, позволяют предположить, что у MdCN были проблемы с интеграцией с военными кораблями, скорее всего, из-за нового характера FREMM, а не из-за самой ракеты. Некоторые FREMM, развернутые в ходе операции, не были полностью готовы к боевым действиям, поскольку были выведены из учений всего за несколько дней до этого.^[68] В том же отчете было заявлено, что проблемы с MdCN и военными кораблями уже устранены.^[69]

20 октября 2020 года стало известно, что первая из новых подводных лодок класса «Барракуда», вводимых в строй, FS Suffren, провела первую стрельбу из MdCN. Стрельбу с новой подводной лодки очень ждали из-за технических проблем, возникших в ходе оперативного удара 2018 года, что привело к более глубокой проверке. Испытание прошло успешно. FS Suffren вступила в оперативную эксплуатацию 3 июня 2022 года.

• Масса: 1300 кг^[3]
• Длина: 5,1 м
• Диаметр: 0,48 м^[70]
• Размах крыла: 3 м^[71]
• Боеголовка: 450 кг, типа BROACH (Bomb Royal Ordnance Augmented Charge)
• Двигатель: Турбореактивный двигатель Turbomeca Microturbo TRI 60-30, развивающий тягу 5,4 кН
• Дальность: свыше 560 км на малой высоте^{[71][72][N 1][73]}
• Высота полёта: 30-40 м
• Скорость: 1000 км/ч 0,8-0,95 Мах (в зависимости от высоты)
• Система наведения:
  • на маршевом участке: Автономная инерциальная, комплексированная с GPS (в перспективе, с GNSS) и экстремально-корреляционной системой коррекции по земной поверхности TERPROM (Terrain Profile Matching)
  • на конечном участке: Тепловизионная ГСН^[74]
• Носители: Фрегаты типа FREMM, итальянский Tornado IDS, Eurofighter Typhoon, Dassault Mirage 2000, Dassault Rafale, F-35 и Nimrod MRA4.

 Египет

Более 100 ракет поставлено для ВВС Египта в рамках сделки с Dassault Rafale. Дальность менее 300 км.^{[75][76][77][78][79]}

 Франция

500 ракет SCALP, заказанных для ВВС Франции в 1998 году. 50 ракет MdCN заказаны в 2006 году и еще 150 ракет заказаны в 2009 году для ВМС Франции.^[54]

 Греция

90 ракет заказаны для ВВС Греции в 2000 и 2003 годах.^[80][81] Еще больше заказано и поставлено в 2022 году в рамках сделки Dassault Rafale F3R.^[82]

 Италия

200 ракет заказаны для ВВС Италии в 1999 году.^[83]

 Индия

Неизвестное количество заказано для ВВС Индии в 2016 году в рамках сделки Dassault Rafale.^[84]

 Катар

Российский военнослужащий разбирает перехваченную ракету (2024)

140 ракет заказаны для ВВС Катара в 2015 году.^[85]

 Саудовская Аравия

Неизвестное количество заказано для Королевских ВВС Саудовской Аравии.^[53][86][87]

 ОАЭ

Неизвестное количество Black Shaheen заказано для ВВС Объединенных Арабских Эмиратов в 1997 году.^[88][53][89]

 Великобритания

The Independent оценила заказ для Королевских ВВС в 700—1000 ракет.^[90]

С тех пор, как Storm Shadow были переданы странами НАТО ВСУ в 2023 году, российские военнослужащие с помощью средств РЭБ сумели захватить несколько неповреждённых ракет. В марте 2024 года благодаря грамотным действиям бойцов из подразделений радиоэлектронной борьбы удалось приземлить крылатую ракету, которая при перехвате не самоуничтожилась, а спланировала и попала в руки российских инженеров практически целой. Изучение композитных материалов, из которых изготовлен корпус, позволило понять, какой диапазон частот пропускает стелс-покрытие Storm Shadow, а какой частично отражает. В связи с этим был изменён диапазон работы российских радиолокационных станций, станций наведения, чтобы лучше видеть этот тип ракет^[91].
