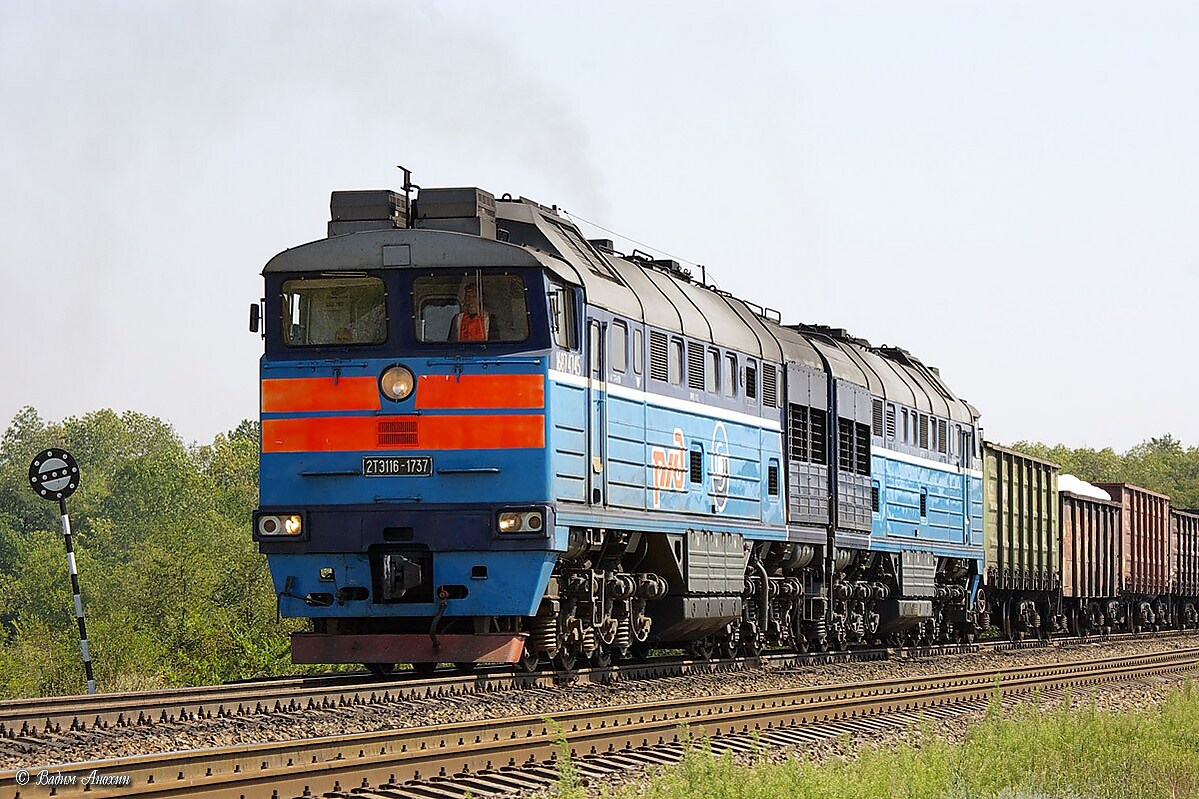

Один из самых распространённых грузовых тепловозов в России и странах постсоветского пространства. У железнодорожников получил также прозвища «Горбатый» (за характерную форму крыши), «Фантомас» и «Боинг»[5].
Основные направления развития народного хозяйства СССР на 1976—1980 годы предусматривали освоение выпуска двухсекционных грузовых магистральных тепловозов мощностью до 8000 лошадиных сил. Прототипом для создания таких локомотивов стал тепловоз 2ТЭ116, положивший начало новому семейству грузовых тепловозов, первый образец которых был построен в 1971 году[1].

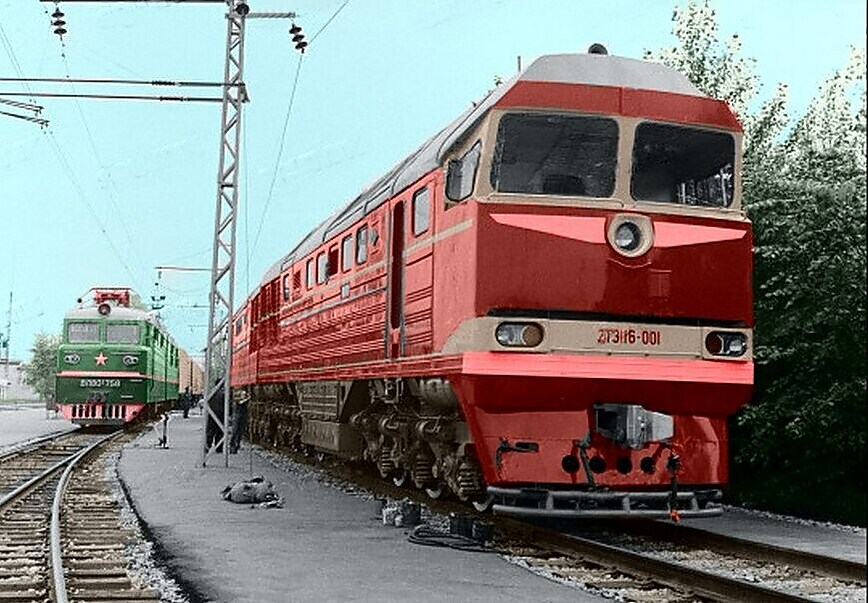

2ТЭ116-001 (опытный образец). ЭК ВНИИЖТ, 1970-е гг.

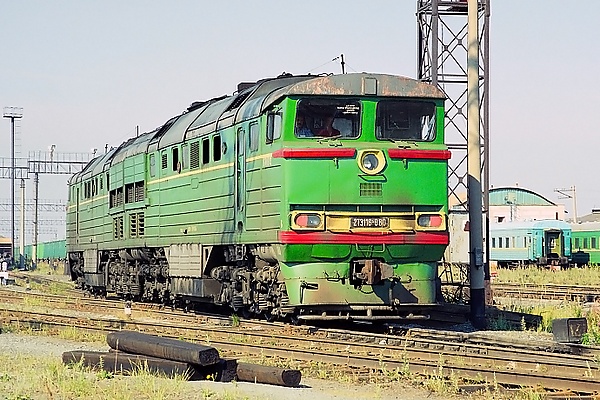

Серийный (ранний) 2ТЭ116-080, выпущенный в 1974 году
Серийный (поздний) 2TЭ116-1021, выпущенный в 1985 году
Всего в период с 1971 по 2016 год было выпущено 2176 экземпляров всех версии тепловоза 2ТЭ116. Наибольшее количество тепловозов серии было выпущено в 1980-х и 2012, 2013 годах. С начала 1990-х годов после распада СССР объём выпуска тепловозов существенно снизился от нескольких десятков в год до нескольких локомотивов в год, а в некоторые годы тепловозы не выпускались. Однако с 2004 года объём выпуска существенно возрос и продолжался по 2007 год, после чего завод перешёл к производству усовершенствованной модификации 2ТЭ116У[6]. На данный момент производство тепловозов серии 2ТЭ116У свёрнуто в связи с военным конфликтом на Донбассе. Данные по выпуску тепловозов 2ТЭ116 по годам приведены в таблице:[7][1]
2ТЭ116Г — тепловоз на газовом топливе. Состоит из трёх секций — двух дизельных (с кабинами, как на обычном тепловозе 2ТЭ116) и одной криогенной — с газификатором (без кабин управления). На тепловозе применён газодизель-генератор 1ГДГ с электронной системой контроля, регулирования и защиты дизеля (СКРЗД-3), введены дополнительные системы подачи воды и газа, управления газовой аппаратурой, контроля и защиты, сигнализации, включения газа («щит-2-1»), вентиляции электроотсеков и отсека газовой аппаратуры, дистанционного отцепа дизельных секций от криогенной. Построен в 1988 году.
2ТЭ116М — модификация тепловоза 2ТЭ116 (в частности 2ТЭ116М-140, 316, 317), в ходе которой установлен реостатный тормоз, который впоследствии устанавливался на серийных модификациях 2ТЭ116 и 2ТЭ116У. Особенностью электрической схемы этого тепловоза является сохранение питания асинхронных трёхфазных электродвигателей вспомогательных машин от тягового генератора и во время электрического торможения, а также управление режимом электрического торможения с помощью системы автоматического регулирования торможения (САРТ). Система позволяет, в частности, автоматически поддерживать заданную скорость на спусках.
2ТЭ116К — тепловоз, прошедший капитальный ремонт с заменой дизеля.[8]
2ТЭ116УП — грузопассажирская модификация, в 1996 году был построен единственный экземпляр. Мощность дизеля увеличена до 3600 л. с., тепловоз оборудован реостатным тормозом и системой электроотопления состава. Тяговый агрегат состоит из тягового и вспомогательного синхронных генераторов, смонтированных в одном корпусе. Вспомогательный генератор через выпрямитель обеспечивает энергоснабжение пассажирского поезда напряжением 3000 В постоянного тока мощностью 575 кВт с каждой секции на номинальном режиме. Сила тяги длительного режима 2*323 кН (2*33 тс), конструкционная скорость 120 км/ч.
2ТЭ116А — тепловоз, который был спроектирован для максимальной унификации со строящимся в 80-х годах новым тепловозом 2ТЭ121 и также был прототипом тепловоза 4ТЭ130.

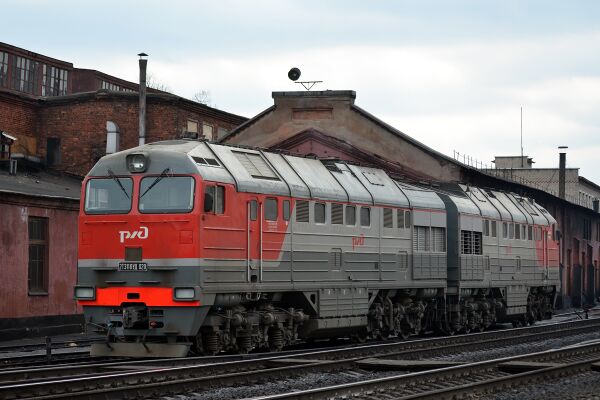

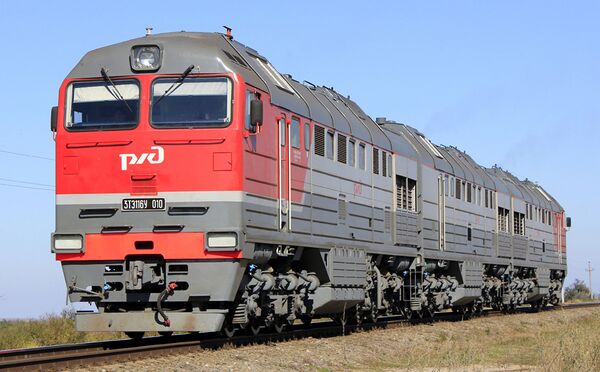

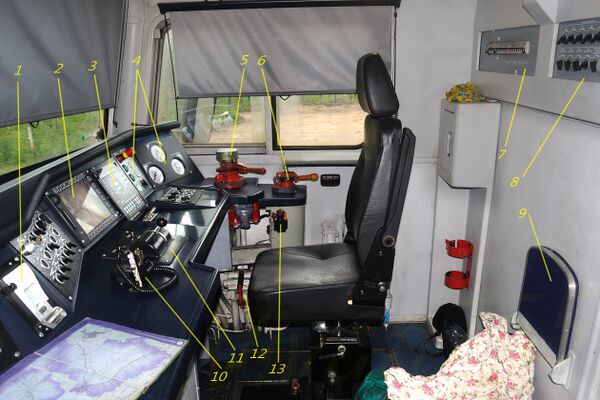

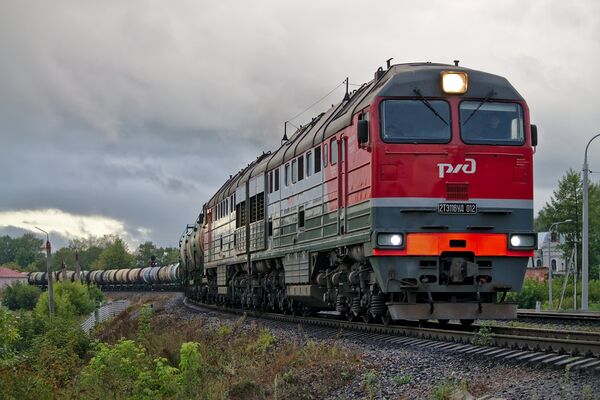

2ТЭ116У — «усовершенствованный». Модификация локомотива 2ТЭ116 для РЖД, оборудованная новой кабиной (по типу 2ТЭ126/136) с установкой кондиционирования воздуха, с реостатным торможением, с увеличенной мощностью дизеля 3600 л. с. и микропроцессорной системой управления и диагностики (МСУ-ТП).
3ТЭ116У — трёхсекционный вариант 2ТЭ116У. В составе имеется промежуточная секция, у которой в головной части имеется кабина управления упрощённой конструкции с межсекционным переходом.

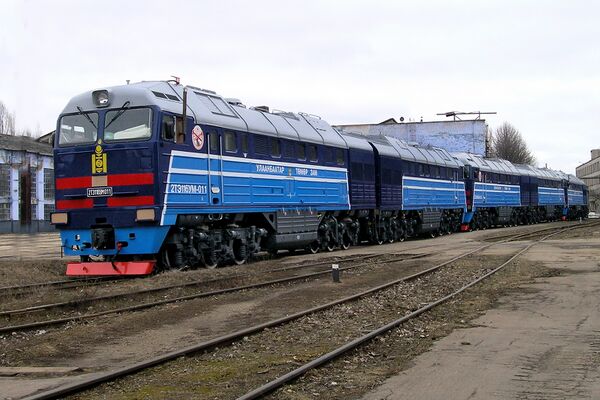

2ТЭ116УМ — модификация для Монголии с улучшенной системой очистки наддувочного воздуха и увеличенной мощностью дизелей. Имеет собственную нумерацию, начатую снова с 001. Построен 31 экземпляр. Стоит отметить тепловоз 2ТЭ116У-0062 с увеличенной до 4100 л. с. мощностью дизелей, произведенный для Монгольских железных дорог. В связи с этим изменением незначительно изменена задняя часть крыши секций; тепловоз получил дополнительное прозвище «двухгорбый».
2ТЭ116УК — для ТОО «ПромТрансМенеджмент», без микропроцессорной системы управления, мощность 3060 л. с., без кондиционеров.
2ТЭ116УД — модификация с дизельным двигателем фирмы General Electriс (GEVO12 производства GE Transportation мощностью 3100 кВт (4216 л. с.) и тяговый агрегат А723М У2 производства ГП "Завод «Электротяжмаш»)[9].

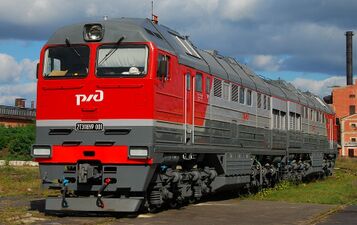

2ТЭ116УР — модификация с дизельным двигателем 20V4000R63R фирмы MTU и тяговым агрегатом А728 У2 производства ГП "Завод «Электротяжмаш»)[9].

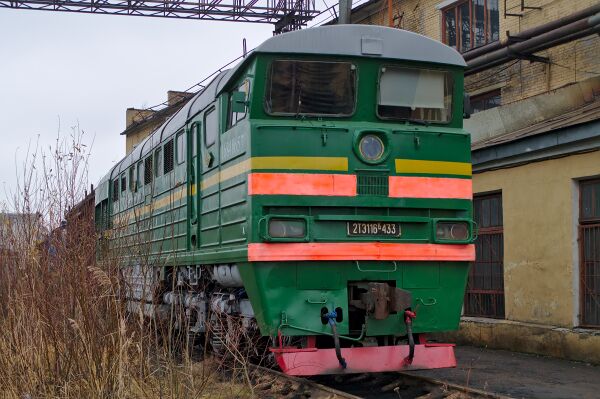

Тепловоз 2ТЭ116К-433, секция А, депо Санкт-Петербург-Сортировочный-Витебский

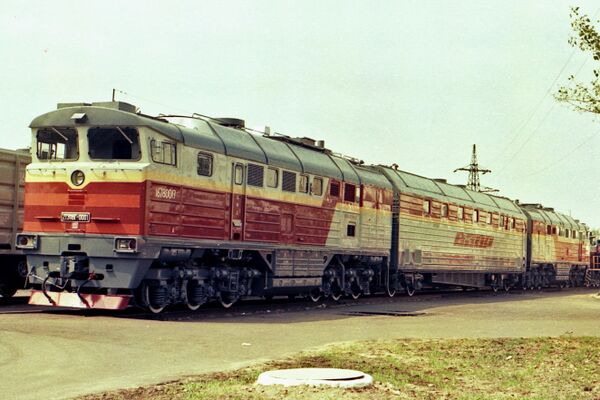

Тепловоз 2ТЭ116Г-001 в полном состав

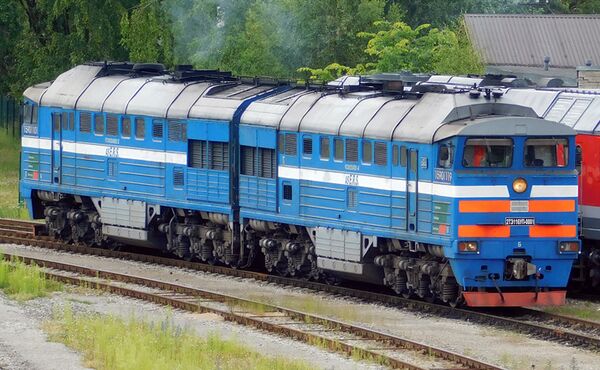

Тепловоз 2ТЭ116УП-0001, Эстония, уезд Ида-Вирумаа, станция Нарва

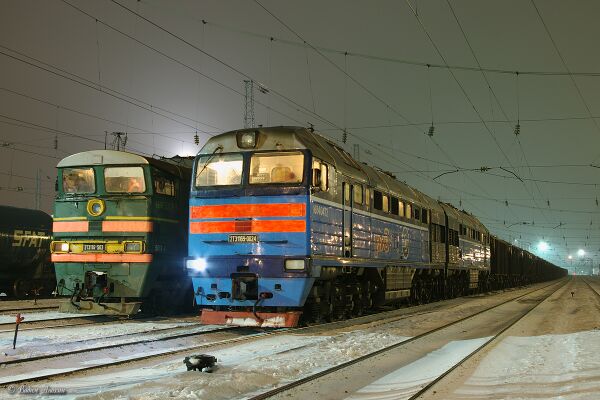

Тепловозы 2ТЭ116У-0024 и 2ТЭ116-503 на станции Лихая
Тепловоз 2ТЭ116 состоит из двух одинаковых однокабинных секций, управляемых с одного (любого) поста кабины и соединённых автосцепкой СА-3. При необходимости каждая из секций может быть использована как самостоятельный тепловоз. Для перехода из секции в секцию в задней стенке секций имеются двери и переходная площадка, закрытая резиновым суфле. Все силовое и вспомогательное оборудование расположено в кузове, выполненном с несущей главной рамой.
Тепловоз имеет кузов с несущей главной рамой. Для монтажа и демонтажа оборудования крыша кузова выполнена в виде пяти съёмных секций, на машинах ранних выпусков три из них — со встроенными коробами-воздухозаборниками для очистки воздуха, предназначенного для охлаждения тягового генератора, выпрямительной установки и тяговых электродвигателей. Очистители воздуха для дизеля — вращающиеся сетки, нижняя часть которых погружена в масляную ванну, а верхняя работает на очистку проходящего воздуха. Проворот сеток автоматический, при включении мотор-компрессора электропневматический привод проворачивает сетки на 45°.
Применение разъёмов в электрической проводке по кузову и уплотнительных поясов крыши позволяет быстро снимать необходимую секцию крыши для демонтажа оборудования. Глушитель шума выхлопа дизеля также закреплён на съёмной секции крыши.

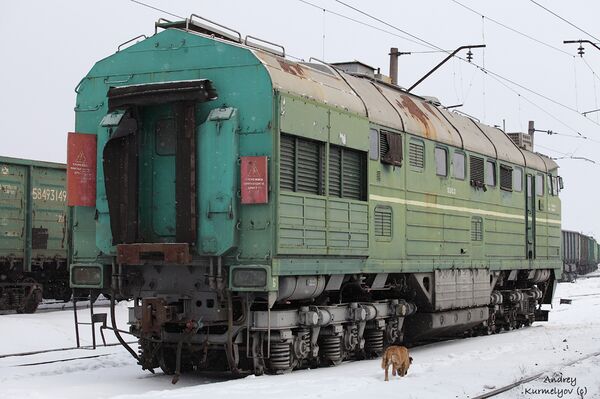

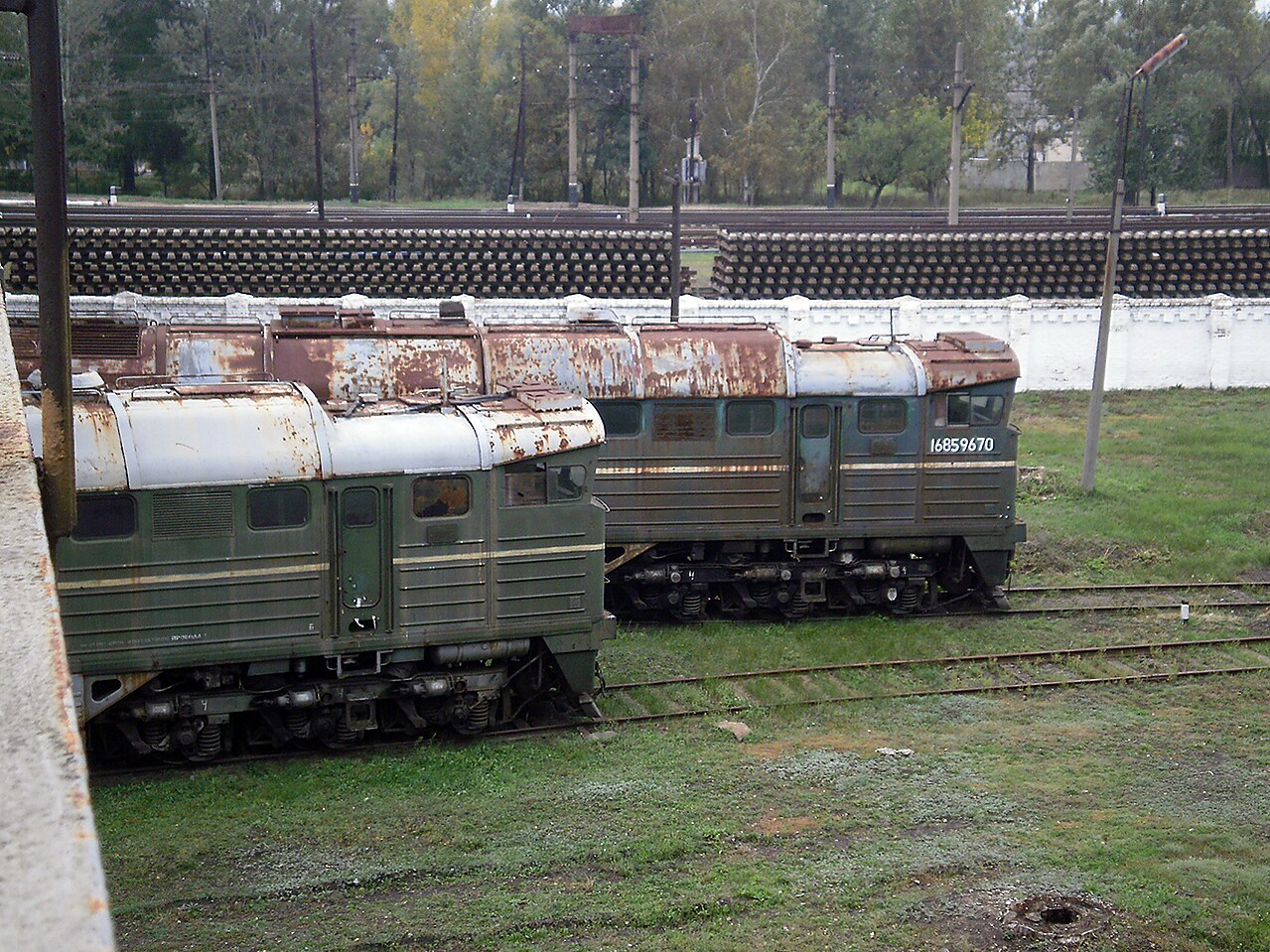

2ТЭ116-152 (секция Б) ранних выпусков, эксплуатирующаяся совместно с секцией А тепловоза 1384 под общим номером 1385

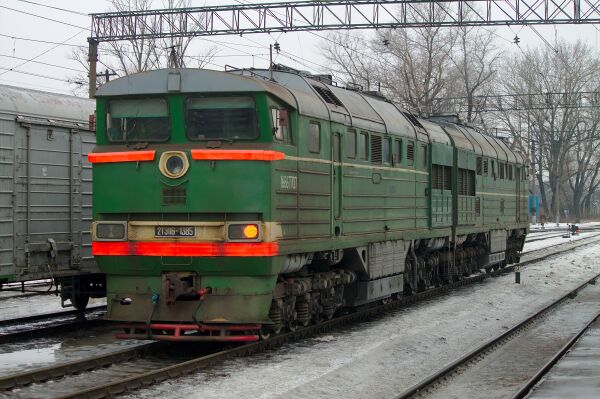

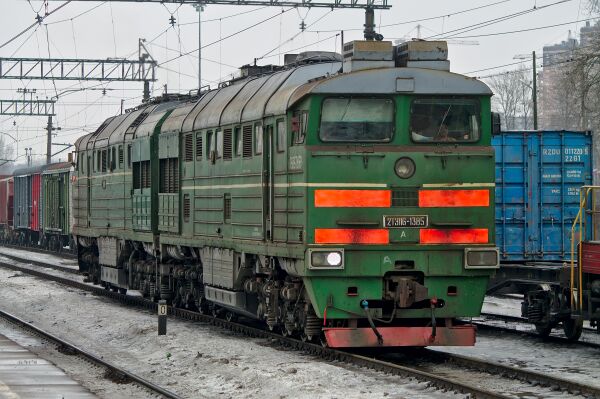

2ТЭ116-1384 (секция А) поздних выпусков, эксплуатирующаяся совместно с секцией Б тепловоза 152 под общим номером 1385

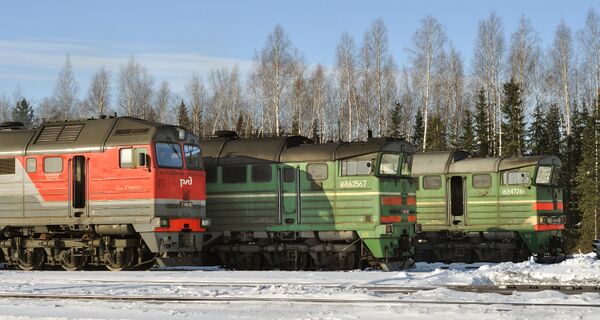

Справа налево: 2ТЭ116 ранних выпусков, 2ТЭ116 поздних выпусков и 2ТЭ116У; смена бригад по ст. Демьянка

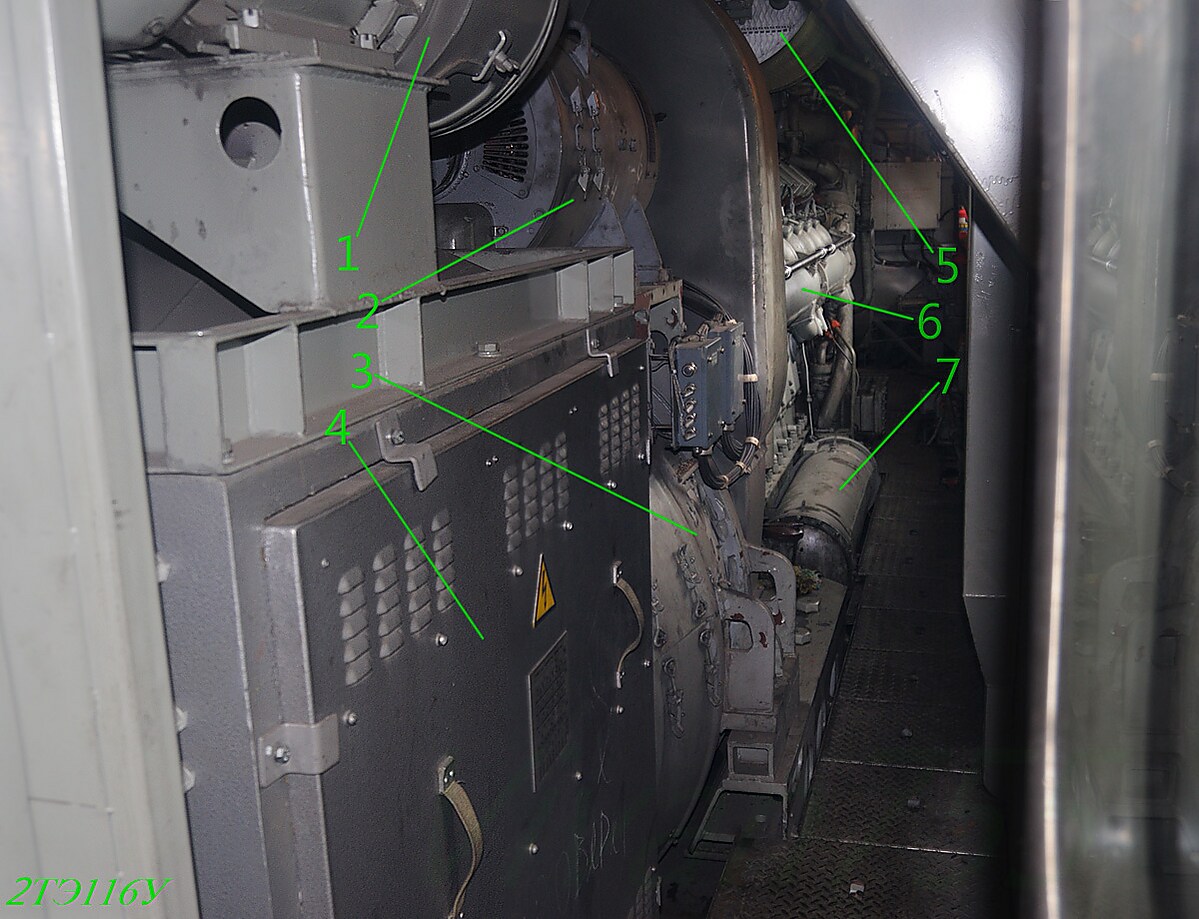

Интерьер левого коридора машинного отделения тепловоза 2ТЭ116У, вид назад. На переднем плане видна аппаратная камера с электрооборудованием, вдали виден дизель. Цифрами обозначены: 1 — вентилятор выпрямительной установки, 2 — стартёр-генератор, 3 — главный генератор, 4 — выпрямительная установка, 5 — глушитель, 6 — дизель, 7 — водомасляный теплообменник.
Основной источник энергии на тепловозе — дизель-генераторная установка (ДГУ) модели 1А-9ДГ, размещённая на средней части главной рамы. ДГУ состоит из 16-цилиндрового четырёхтактного V-образного дизеля 1А-5Д49 и синхронного трёхфазного генератора ГС-501А. Дизель и тяговый генератор смонтированы на единой поддизельной раме сварной конструкции и соединены между собой полужёсткой пластинчатой муфтой. Дизель 5Д49 принадлежит к унифицированному ряду ЧН26/26, что означает — четырёхтактный с газотурбинным наддувом, диаметр цилиндра и ход поршня — 26 см. Управление дизелем — электрическое дистанционное при помощи установленных в регуляторе дизеля четырёх электромагнитов, получающих питание от контроллера машиниста и включающихся в различных комбинациях.
Схема электрической передачи — стандартная советская переменно-постоянного тока, реализованная также на тепловозах ТЭ109, ТЭП70, 2ТЭ121, ТЭМ7. От синхронного тягового генератора также питаются асинхронные двигатели с короткозамкнутым ротором (АДКЗ) мотор-вентиляторов охлаждения оборудования. Над ГС-501А установлены однофазный синхронный возбудитель ВС-650 и коллекторный стартёр-генератор ПСГ. ПСГ производит проворот дизеля для запуска, получая питание от аккумуляторной батареи, а после запуска работает как генератор, вырабатывая постоянное напряжение 110 В для заряда батареи, питания цепей управления/освещения, а также коллекторных двигателей (двигателей постоянного тока, ДПТ) привода некоторых агрегатов.
На тепловозе установлены следующие мотор-вентиляторы (МВ) с приводом от АДКЗ:
центробежные МВ тяговых двигателей передней и задней тележек — 2 шт;
Двигатели вентиляторов холодильника примечательны тем, что имеют внешний ротор — статор расположен в центре двигателя и его полюсные наконечники обращены наружу от оси, а ротор выполнен в виде кольца и охватывает статор.
Привод от коллекторных двигателей имеют следующие машины:
мотор-компрессор КТ-6Эл, питающий тормозную систему и пневматическую автоматику — 1 шт, привод — через понижающий редуктор;

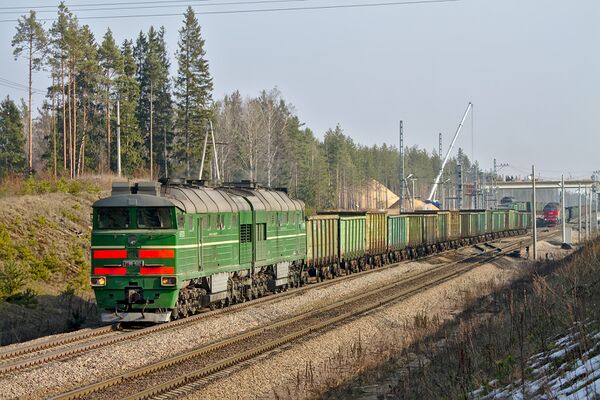

Важнейшую роль 2ТЭ116 и 2ТЭ116У играют на линии Тюмень — Сургут — Новый Уренгой, вывозя нефтегазовую продукцию Тюменского севера (ранее 2ТЭ116 работали и в пассажирском движении, но после 2004-го года были вытеснены новыми тепловозами ТЭП70, ТЭП70У, ТЭП70БС), и на Октябрьской дороге, обеспечивая вывоз грузов в балтийские порты.

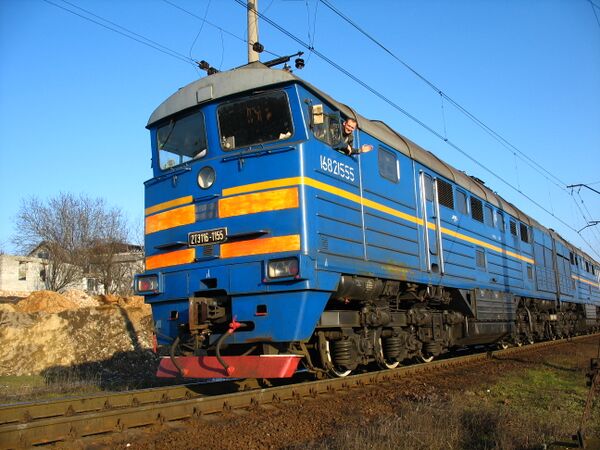

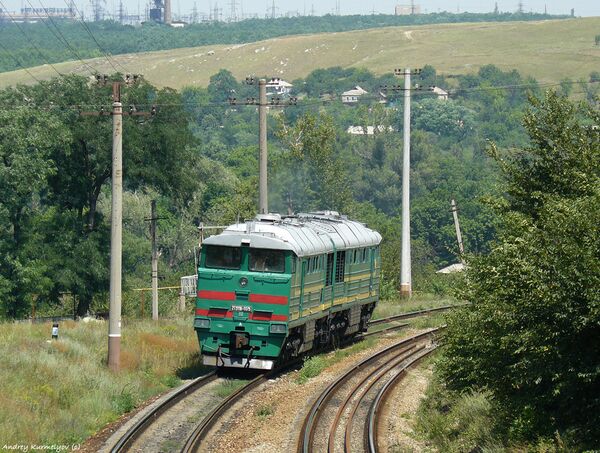

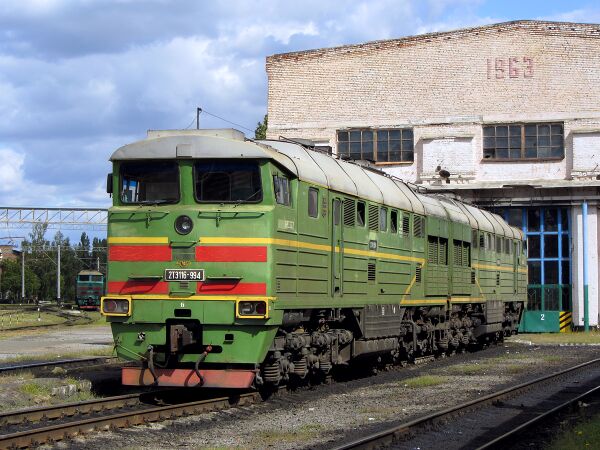

В связи с быстротекущей электрификацией УЗ тепловозы, в том числе и 2ТЭ116, в настоящее время выполняют весьма малую часть грузовой и пассажирской работы, в частности, за последние годы электрифицирован самый активный в прошлом полигон работы 2ТЭ116 — участок Харьков — Полтава — Кременчуг — Знаменка (звено линии с Урала в одесские порты), на него переброшена значительная доля грузопотока и с соседнего участка Бахмач — Ромодан — Кременчуг, где также работают 2ТЭ116. Основная работа на участке Ромодан — Кременчуг в настоящее время выполняется четырьмя вывозными 2ТЭ116 депо Кременчуг, на которых работают по графику день-ночь-48 часов закреплённые локомотивные бригады.
Тепловозы серии 2ТЭ116 также используется в Казахстане в качестве промышленного тепловоза, в частности, на Тишинском руднике в Восточно-Казахстанской области. На железных дорогах Латвии (LDZ) и Эстонии (EVR) 2ТЭ116 — основной тепловоз.
Несколько модификаций 2ТЭ116 также эксплуатируются в Узбекистане на двух горно-металлургических комбинатах. На Алмалыкском комбинате числятся 2ТЭ116, на Навоийском — 2ТЭ116 и 2ТЭ116УМ.
Тепловоз 2ТЭ116-1040 с грузовым поездом отправляется со станции Крустпилс (Латвия)
Тепловоз 2ТЭ116-1040 с грузовым поездом отправляется со станции Крустпилс. Слышен звук разгона дизеля
Тепловоз 2ТЭ116-691 с грузовым поездом в движении, линия Измаил — Арциз
Тепловоз 2ТЭ116-557 с грузовым поездом проследует перегон Льняная — Торжок
Дизель-поезд ДТ116-003 отправляется со станции Подклетное, ЮВЖД
ДТ116 — дизель-поезд, состоящий из двух секций тепловоза 2ТЭ116 и нескольких вцеплённых между секциями прицепных вагонов (Пп) от электропоездов ЭР9П(-К). Сведения о формировании этих дизель-поездов приведены ниже в таблице (всего сформировано четыре поезда).
Поезд
Тепловоз
Композиция
Время формирования
ДТ116-001
2ТЭ116-1544
Т+6Пп+Т
Ноябрь 1999
ДТ116-002
2ТЭ116-1262
Т+6Пп+Т
Октябрь 2004
ДТ116-003
2ТЭ116-1272
Т+6Пп+Т
Октябрь 2007
ДТ116-004
2ТЭ116-1249
Т+4Пп+Т
Февраль 2008
Тепловозные секции дизель-поездов на период работы в их составе получали маркировку на табличке на месте заводской (над сцепкой) в формате ДТ-116-XXX (иногда ДТ-116-XX), где XXX (XX) — порядковый номер дизель-поезда; при этом для различения секций в одном составе сохранялись буквы А и Б, которые наносились сбоку. Вагоны получали обозначение формате ДТ-116-XXXYY, где YY — двухзначный номер вагона по составу; причём номера в пределах состава шли подряд от 01 (как чётные, так и нечётные).
Все четыре поезда этой серии были приписаны к моторвагонному депо Отрожка ЮВЖД (г. Воронеж, ТЧ-5) и эксплуатировались на линии Воронеж — Касторная (Воронежская и Курская области).
Впоследствии все составы были расформированы, а тепловозы возвращены в грузовое движение.
Прибытие и отправление дизель-поезда ДПЛ2 на станции Лисичанск
В начале 2000-х годов Луганским тепловозостроительным заводом была построена партия прицепных промежуточных и головных вагонов дизель-поездов, конструктивно схожих с вагонами электропоездов ЭПЛ2Т и ЭПЛ9Т. Для удешевления производства вместо моторного вагона в составах были использованы секции выпускавшихся тем же заводом грузовых тепловозов. Поезда, в которых использовалась одна секция 2ТЭ116 и головной прицепной вагон, получили обозначение ДПЛ2(Дизель-Поезд Луганский, 2-й тип), а те, в которых использовались две тепловозные секции — ДТЛ2(с Тепловозными секциями).[10]
У поездов ДПЛ2 в составе имелся один прицепной головной вагон (Пг) и три прицепных промежуточных (Пп), а у ДТЛ2 — три либо четыре вагона Пп. Все шесть поездов серии ДПЛ2 приписаны к депо Родаково Донецкой железной дороги, а четыре поезда ДТЛ2 — к депо Дебальцево-Пассажирское Донецкой железной дороги. Данные по распределению секций тепловозов по номерам составов указаны в таблице:
