152-мм пушка М-47
| 52-П-547 (М-47) | |
|---|---|

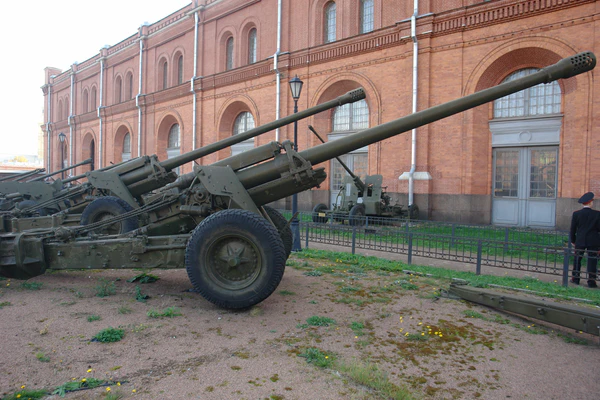

.jpg) Пушка М-47 в Военно-историческом музее артиллерии Санкт-Петербурга. | |
| Тип | Буксируемая пушка |
| Страна |
 СССР |
| История службы | |
| Годы эксплуатации | с 1951 |
| На вооружении |
СССР |
| История производства | |
| Конструктор | СКБ Завода № 172 |
| Разработан | c 1946 по 1950 |
| Производитель | Завод № 172 |
| Годы производства | c 1948 по 1957 |
| Всего выпущено | 126 |
| Характеристики | |
| Масса, кг |
около 7700 (8450 на марше) |
| Тип тягача | АТ-С |
| Клиренс, мм | 375..450 |
| Скорость транспортировки по шоссе, км/ч | до 50 |
| Длина, мм |
10 670 (около 11 320 на марше) |
| Длина ствола, мм | 6650 |
| Ширина, мм | 2450 на марше |
| Высота, мм | 2500 на марше |
| Калибр, мм | 152,4 |
| Противооткатное устройство | Гидравлическое |
| Лафет | Двухстанинный |
| Угол возвышения | -2,5..+45 |
| Угол поворота | -25..+25 |
| Скорострельность, выстрелов/мин |
5..6 |
| Начальная скорость снаряда, м/с |
770 |
| Максимальная дальность, м |
20 470 |
| Вид боепитания | ручное |
| Прицел | С71-96, ПГ-1М, К-1, ОП4М |
 Медиафайлы на РУВИКИ.Медиа | |
М-47 (Индекс ГАУ — 52-П-547) — советская буксируемая пушка корпусной артиллерии. Разработана в Перми в СКБ Завода № 172 в 1946—1950 годах и предназначалась для замены 152-мм пушки-гаубицы обр. 1937г. М-47 была создана в составе нового дуплекса корпусной артиллерии со 130-мм пушкой М-46, предназначенной для замены 122-мм пушки обр. 1931/37гг.
История создания
Пушки М-46 и М-47 разрабатывались на конкурсной основе, в качестве конкурентов выступали разработки НИИ-58. В июне 1948 года были изготовлены первые опытные образцы дуплекса М-46/М-47 и отправлены на заводские испытания, после которых пушка М-47, а также ствол пушки М-46 были отправлены на испытания в НИАП. По результатам испытаний было отмечено, что система, разработанная в конструкторском бюро Завода № 172 имела ряд преимуществ по сравнению с разработками НИИ-58. Так же был отмечен ряд дефектов и замечаний, после чего обе системы были отправлены на доработку. После устранения замечаний орудия были вновь направлены в НИАП, где проходили повторные испытания с 27 июля по 14 ноября 1949 года. После повторных испытаний и сравнения результатов, комиссия пришла к выводу, что в дальнейшем целесообразно вести только отработку конструкции, предложенной Заводом № 172, а также изготовить установочную партию из 4 пушек М-46 и 4 пушек М-47 для войсковых испытаний. Испытания проводились 9 сентября по 9 ноября 1950 года, после чего постановлением Совета министров СССР № 4900-2130 от 31 декабря 1950 года дуплекс был рекомендован к принятию на вооружение, а также должен был быть изготовлен мелкой серией из 20 единиц М-46 и 4 орудий М-47[1].
Серийное производство
Пушка М-47 производилась серийно с 1951 года совместно со 130-мм пушкой М-46 вплоть до конца 1950-х годов, после чего производство было остановлено и далее производилась только 130-мм пушка М-46[1].
| График выпуска пушек М-47[1] | |||||||||
| 1951 | 1952 | 1953 | 1954 | 1955 | 1956 | 1957 | |||
| 4 | — | — | 16 | 20 | 32 | 50 | |||
Описание конструкции
Основными задачами пушки М-47 являются борьба со вражеской артиллерией, подавление живой силы противника, уничтожение танков и самоходных артиллерийских установок, а также обстрел тылов противника и уничтожение оборонительных сооружений долгосрочного типа. Пушка может буксироваться с помощью артиллерийского тягача типа АТ-С. Основным конструктивным элементом пушки является ствол. Ствольная группа включает в себя трубу, кожух для закрепления ствола в люльке и установки накатника, казённик и дульный тормоз. В казённике установлен клиновой затвор. Ствольная группа установлена в полозки люльки орудия, которая на цапфах крепится к верхнему станку. Во время выстрела, ствол пушки откатывается и накатывается по полозкам люльки. Кроме ствольной группы на люльке размещёт тормоз отката и накатник, а в нижней части закреплён сектор подъёмного механизма[2].
В пушке М-47 применён тормоз отката гидравлического типа. В обоймах люльки закреплён цилиндр тормоза отката. При выстреле шток тормоза отката уходит в откат вместе со ствольной группой. Откат орудия переменный. При небольших углах возвышения (от −2,5° до +20°) откат орудия длинный и составляет от 1150 до 1320 мм, при средних углах возвышения (от +20° до +34°) откат переменный и меняется от длинного к короткому. На больших углах (от +34° до +45°) откат короткий и составляет от 735 до 815 мм[2].
Верхний станок пушки М-47 представляет собой основание для всей качающейся части орудия и установлен на штыре, закреплённом в нижнем станке. Кроме того на верхнем станке размещены вертикальный и горизонтальный поворотные механизмы секторного типа. Управление механизмами осуществляется вручную через маховики, расположенные в левой части верхнего станка. Для сохранения равновесия с правой и левой стороны люльки за щитом установлен пневматический уравновешивающий механизм толкающего типа, состоящий из двух колонок[2].
Качающаяся часть орудия с верхним станком установлены на нижний станок, которой остаётся при стрельбе в неподвижном положении. Конструкция станка выполнена из стальной отливки. На нижнем станке закреплены станины орудия, а также механизмы подрессоривания с колёсным ходом. Станины орудия сварены из коробов. Для установки в нижний станок в передней части станин имеются специальные шарнирные вилки. С другой стороны установлены сошники[2].
Боеприпасы и баллистика
| Номенклатура боеприпасов[3][4] | |||||||
| Индекс выстрела | Индекс снаряда | Индекс заряда | Масса снаряда, кг | Масса ВВ, кг | Масса выстрела, кг | Начальная скорость снаряда, м/с[сн 1] |
Максимальная дальность стрельбы, км |
| Бронебойные | |||||||
| 53-ВБР-547 | 53-БР-540 | 54-ЖН-547 | 48,78 | 0,66 | 700 | 4 | |
| 53-ВБР-547Б | 53-БР-540Б | 54-ЖН-547 | 48,96 | 0,48 | 70 | 700 | 4 |
| Осколочно-фугасные | |||||||
| 53-ВОФ-547 | 53-ОФ-547 | 54-ЖН-547 | 43,56 | 5,86 | 65,6 | 770 | 20,47 |
| 53-ВОФ-547У | 53-ОФ-547 | 54-Ж-547У | 43,56 | 5,86 | 58 | 500 | 12,64 |
| Практические | |||||||
| 53-ВПБР-547 | 53-ПБР-540 | 54-ЖН-547 | 48,78 | — | |||
Боевое применение
- Артиллерийская дуэль между Китаем и Тайванем[1]
- Локальные конфликты Индокитая[1]
- Локальные конфликты на Ближнем Востоке[1]
Где можно увидеть
- В Музее отечественной военной истории в деревне Падиково, Истринский район, Московская область.
- В Музее истории ПАО "Мотовилихинские заводы" (г. Пермь)
- В Центральном музее Вооружённых Сил в Москве на открытой площадке выставки военной техники.
В Артиллерийском музее в Петербурге
См. также
- 152-мм гаубица С-69-1 — опытная гаубица корпусного дуплекса С-69/С-69-1, разработанная в Центральном артиллерийском конструкторском бюро
- 152-мм гаубица М-45 — опытная гаубица корпусного дуплекса М-44/М-45, разработанная в СКБ ПМЗ
Примечания
- ↑ 1 2 3 4 5 6 Широкорад, 2000, с. 698—704.
- ↑ 1 2 3 4 130-мм пушка М-46 и 152-мм пушка М-47. Руководство службы, стр. 5
- ↑ 130-мм пушка М-46 и 152-мм пушка М-47. Руководство службы, стр. 221
- ↑ Таблицы стрельбы 152-мм пушки М-47. ТС/ГАУ № 270 / Под ред. полковника Цыбышева В. В.. — Второе издание. — М.: Военное издательство Министерства обороны СССР, 1959. — 108 с.
Сноски
- ↑ На максимальном заряде.
Литература
- 130-мм пушка М-46 и 152-мм пушка М-47. Руководство службы. — Третье издание. — М.: Военное издательство Министерства обороны СССР, 1968. — 384 с.
- Широкорад А. Б. Энциклопедия отечественной артиллерии / Под общ. ред. А. Е. Тараса. — Мн.: Харвест, 2000. — 1156 с. — (Библиотека военной истории). — ISBN 985-433-703-0.
