ASML

ASML Holding N.V.
Изображение логотипа
ASML headquarters Veldhoven.jpg
Тип публичная (Euronext: ASML, NASDAQ: ASML
Листинг на бирже NASDAQ: ASML[2] и ASML
Основание 1984
Основатели ASM International[d] и Philips
Расположение Велдховен, Нидерланды
Ключевые фигуры Peter Wennink (CEO), Wolfgang Nickl (CFO), Arthur van der Poel (Chairman of the supervisory board)
Отрасль Микроэлектронная промышленность
Продукция фотолитографическая техника для микроэлектронной промышленности
Оборот € 9,053 млрд (2017)
Операционная прибыль €4,077 млрд (2017)
Чистая прибыль €2,153 млрд (2017)
Капитализация 350 млрд $ (осень 2021 года)
Число сотрудников > 30 000 [1]
Сайт www.asml.com
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

ASML — нидерландская компания, крупнейший производитель литографического оборудования для микроэлектронной промышленности, необходимого в том числе для изготовления СБИС, микросхем памяти, флеш-памяти, микропроцессоров.

Центральный офис — в Велдховене, там же находятся исследовательские и производственные подразделения, в местах установки оборудования действует более 60 центров обслуживания в 16 странах. Акции компании торгуются на AEX и NASDAQ под тикером ASML.

Компания, изначально называвшаяся ASM Lithography[3], была основана в 1984 году как совместное предприятие компаний Advanced Semiconductor Materials International (ASMI) и Philips. Впоследствии у Philips осталась только небольшая часть акций ASML[4]. C рыночной капитализацией в $350 млрд (на осень 2021 года) компания входит в верхнюю часть индекса Nasdaq-100[5].

Основной поставщик — германский производитель оптики Zeiss. Ключевые конкуренты — Canon и Nikon.

Продукция[править | править код]

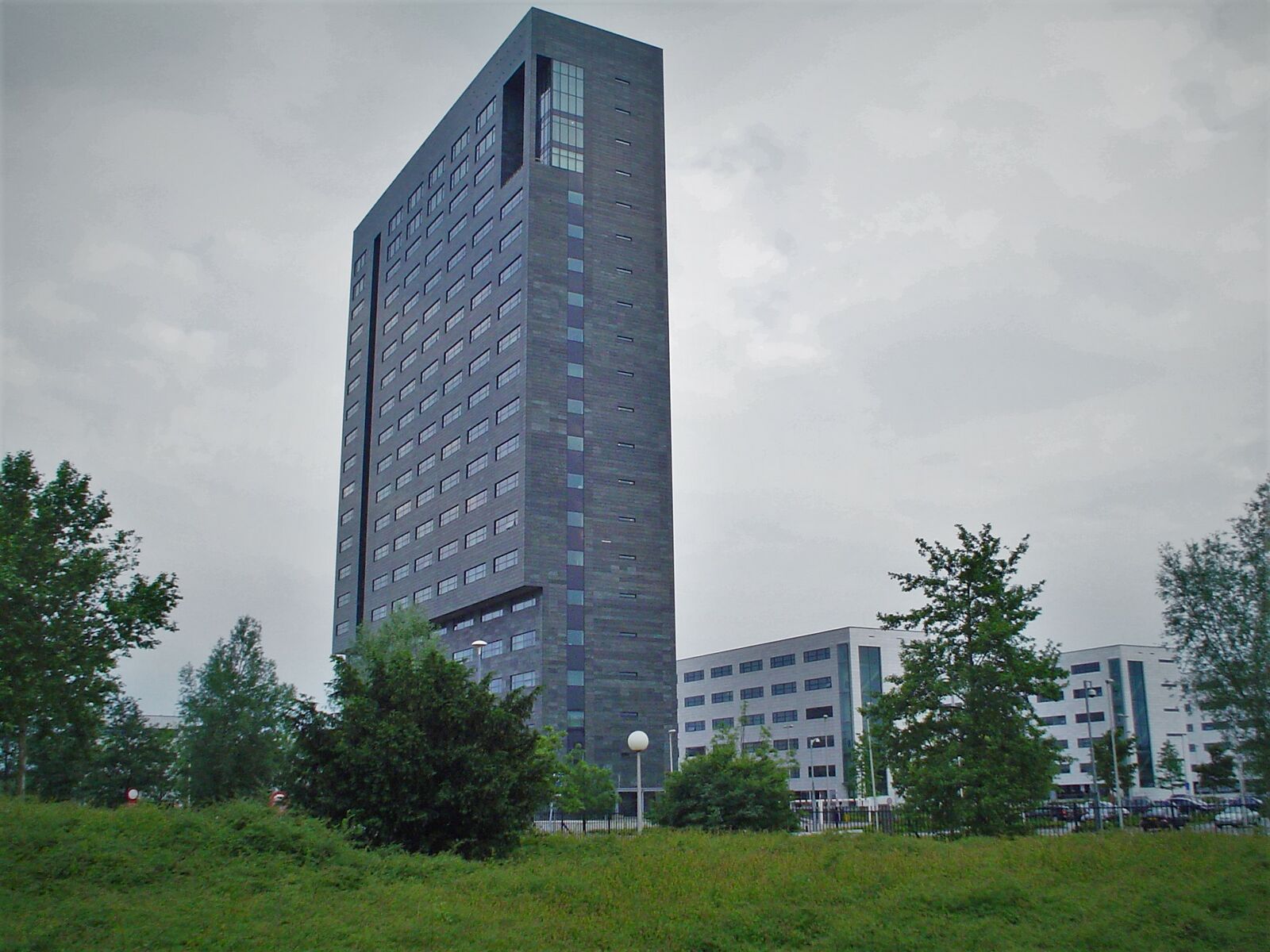

Корпоративное здание ASML в Велдховене

Литографические установки ASML используются в производстве интегральных микросхем. В таких установках происходит процесс оптического проецирования специальных частично прозрачных шаблонов (масок) на поверхность полупроводниковой пластины, покрытую тонкой плёнкой светочувствительного материала (фоторезиста). Для каждой пластины эта процедура повторяется несколько десятков раз. После каждого проецирования происходит обработка пластины с нанесённым фоторезистом, в процессе которой формируются электронные структуры микросхем. Оптический метод, применяемый в установках ASML, стал использоваться для производства практически всех интегральных схем.

Ведущим поставщиком устройств для литографии ASML стала в 2002 году[6]. На 2007 год, ASML имеет долю рынка продаж фотолитографического оборудования в 65 % (во всем мире)[7].

На 2008 год установка ASML высшего класса Twinscan XT:1950 могла использоваться с техпроцессами вплоть до 38 нм[8] со скоростью до 131 пластины в час. В установке используется иммерсионная литография с водяной прослойкой и аргон-фторидный (argon-fluoride, ArF) эксимерный лазер с длиной волны 193 нм. На тот же момент литографическая установка в среднем стоила €22 млн[8].

В 2009 году ASML разрабатывает установки с лазерами на 13,5 нм (EUVL). 22 апреля 2009 бельгийский исследовательский центр Imec представил работоспособные чипы КМОП SRAM выполненные по техпроцессу 22 нм на прототипе установки ASML с EUVL[9].

Основные серии литографов ASML[10]:

  • 1984: PAS 2000, разрешение до 1 мкм, точность позиционирования до 250 нм
  • 1989: PAS 5000, разрешение около 0,5 мкм, точность до 100 нм
  • 1990-е: PAS 5500, разрешение 400—90 нм, точность до 100—12 нм
  • 2000-е: семейство TWINSCAN (NX, NXT), разрешение 100—38 нм, точность до 20—2 нм
  • 2010-е: экспериментальные EUV системы TWINSCAN NXE, разрешение 38—19 нм, точность лучше 3 нм

Российские пользователи[править | править код]

В России использование степперов (литографов) ASML планировалось (по состоянию на 2008 год) на фабрике Ангстрем-Т[11].

Также среди российских пользователей ASML — НИИСИ, который использует установку проекционной пошаговой мультипликации (степпер) ASML PAS 5500/250С[12][13].

Установки ASML используются на передовой линии по производству микросхем в Зеленограде на заводе «Микрон» (PAS 5500/750F 248 nm/0.7 — 120 пластин в час и PAS/1150C 193 nm/0.75 — 135 пластин в час).
