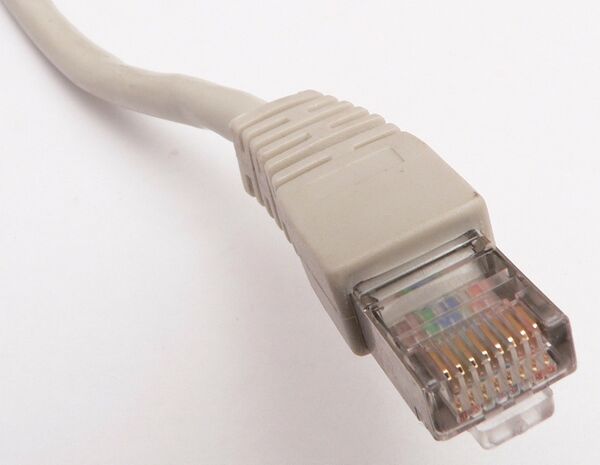

Кабель UTP с разъёмом 8P8C[1], используемый в Ethernet-сетях стандартов 10BASE-T, 100BASE-T(x) и 1000BASE-T(x)

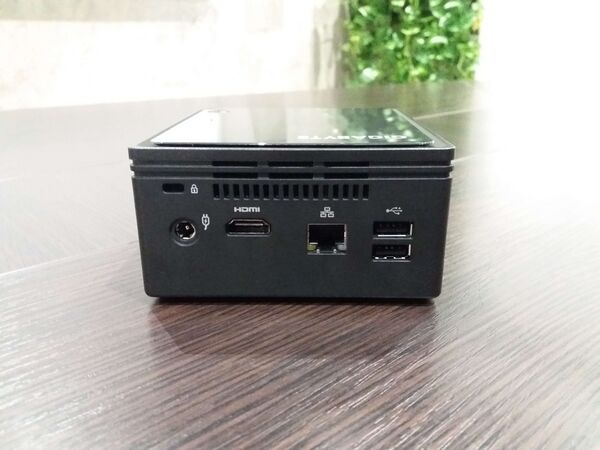

Разъём Ethernet на неттопе Gigabyte BRIX

Ethernet (англ. Ethernet [ˈiːθəˌnɛt] от ether [ˈiːθə] «эфир» + network «сеть, цепь») — семейство технологий пакетной передачи данных между устройствами для компьютерных и промышленных сетей.

Стандарты Ethernet определяют проводные соединения и электрические сигналы на физическом уровне, формат кадров и протоколы управления доступом к среде — на канальном уровне модели OSI. Ethernet в основном описывается стандартами IEEE группы 802.3[2]. Ethernet стал одной из самых распространённых технологий ЛВС в середине 1990-х годов, вытеснив такие устаревшие технологии, как Token Ring, FDDI и ARCNET.

Название «Ethernet» (буквально «эфирная сеть» или «среда сети») отражает первоначальный принцип работы этой технологии: всё, передаваемое одним узлом, одновременно принимается всеми остальными (то есть имеется некое сходство с радиовещанием). В настоящее время практически всегда подключение происходит через коммутаторы (switch), так что кадры, отправляемые одним узлом, доходят лишь до адресата (исключение составляют передачи на широковещательный адрес) — это повышает скорость работы и безопасность сети.

История

[править | править код]

Технология Ethernet была разработана вместе со многими первыми проектами корпорации Xerox PARC. Общепринято считать, что Ethernet был изобретён 22 мая 1973 года, когда Роберт Меткалф (Robert Metcalfe) составил докладную записку для главы PARC о потенциале технологии Ethernet[3]. Но законное право на технологию Меткалф получил через несколько лет. В 1976 году он и его ассистент Дэвид Боггс (David Boggs) издали брошюру под названием «Ethernet: Distributed Packet-Switching For Local Computer Networks».

Меткалф ушёл из Xerox в 1979 году и основал компанию 3Com для продвижения компьютеров и локальных вычислительных сетей (ЛВС). Ему удалось убедить DEC, Intel и Xerox работать совместно и разработать стандарт Ethernet (DIX). Впервые этот стандарт был опубликован 30 сентября 1980 года. Он начал соперничество с двумя крупными запатентованными технологиями: Token ring и ARCNET, — которые вскоре были раздавлены под накатывающимися волнами продукции Ethernet. В процессе борьбы 3Com стала основной компанией в этой отрасли.

Формат кадра

[править | править код]

Существует несколько форматов Ethernet-кадра.

  • Первоначальный Version I (больше не применяется).
  • Ethernet Version 2 или Ethernet-кадр II, ещё называемый DIX (аббревиатура первых букв фирм-разработчиков DEC, Intel, Xerox) — наиболее распространена и используется по сей день. Часто используется непосредственно протоколом Интернет.
Наиболее распространённый формат кадра Ethernet II

В качестве дополнения Ethernet-кадр может содержать тег IEEE 802.1Q для идентификации VLAN, к которой он адресован, а в нём IEEE 802.1p для указания приоритетности.

Разные типы кадра имеют различный формат и значение MTU.

Кадры Ethernet, размер которых меньше 64 байт, называются карликами. Такие кадры почти всегда возникают из-за коллизий, также они могут появляться из-за проблем с программным обеспечением[4][5].

MAC-адреса

[править | править код]

При проектировании стандарта Ethernet было предусмотрено, что каждая сетевая карта (равно как и встроенный сетевой интерфейс) должна иметь уникальный шестибайтный номер (MAC-адрес), прошитый в ней при изготовлении. Этот номер используется для идентификации отправителя и получателя кадра, и предполагается, что при появлении в сети нового компьютера (или другого устройства, способного работать в сети) сетевому администратору не придётся настраивать MAC-адрес.

Уникальность MAC-адресов достигается тем, что каждый производитель получает в координирующем комитете IEEE Registration Authority диапазон из шестнадцати миллионов (224) адресов, и по мере исчерпания выделенных адресов может запросить новый диапазон. Поэтому по трём старшим байтам MAC-адреса можно определить производителя. Существуют таблицы, позволяющие определить производителя по MAC-адресу; в частности, они включены в программы типа arpalert.

MAC-адрес считывается один раз из ПЗУ при инициализации сетевой карты, в дальнейшем все кадры генерируются операционной системой. Все современные операционные системы позволяют поменять его. Для Windows, начиная, как минимум, с Windows 98, он менялся в реестре. Некоторые драйверы сетевых карт давали возможность изменить его в настройках, но смена работает абсолютно для любых карт.

Некоторое время назад, когда драйверы сетевых карт не давали возможность изменить свой MAC-адрес, а альтернативные возможности не были слишком известны, некоторые провайдеры Internet использовали его для идентификации машины в сети при учёте трафика. Программы из Microsoft Office, начиная с версии Office 97, записывали MAC-адрес сетевой платы в редактируемый документ в качестве составляющей уникального GUID-идентификатора[6].

Разновидности Ethernet

[править | править код]

В зависимости от скорости передачи данных и передающей среды существует несколько вариантов технологии. Независимо от способа передачи, стек сетевого протокола и программы работают одинаково практически во всех нижеперечисленных вариантах.

В этом разделе дано краткое описание всех официально существующих разновидностей. По некоторым причинам, в дополнение к основному стандарту многие производители рекомендуют пользоваться другими запатентованными носителями — например, для увеличения расстояния между точками сети используется волоконно-оптический кабель.

Большинство Ethernet-карт и других устройств имеет поддержку нескольких скоростей передачи данных, используя автоопределение (autonegotiation) скорости и дуплексности для достижения наилучшего соединения между двумя устройствами. Если автоопределение не срабатывает, скорость подстраивается под партнёра и включается режим полудуплексной передачи. Например, наличие в устройстве порта Ethernet 10/100 говорит о том, что через него можно работать по технологиям 10BASE-T и 100BASE-TX, а порт Ethernet 10/100/1000 — поддерживает стандарты 10BASE-T, 100BASE-TX и 1000BASE-T.

Ранние модификации Ethernet[править | править код]

  • Xerox Ethernet — оригинальная технология, скорость 3 Мбит/с, существовала в двух вариантах Version 1 и Version 2, формат кадра последней версии до сих пор имеет широкое применение. Это исторически самая ранняя проводная локальная сеть. Его идея заключалась в том, чтобы передавать информацию в едином носителе, который представлял собой коаксиальный кабель максимальной длиной 2500 м. Через каждые 500 метров располагались регенерирующие устройства[7].
  • 1BROAD36 — широкого распространения не получил. Один из первых стандартов, позволяющий работать на больших расстояниях. Использовал технологию широкополосной модуляции, похожей на ту, что используется в кабельных модемах. В качестве среды передачи данных использовался коаксиальный кабель.
  • 1BASE5 — StarLAN был первым стандартом IEEE 802.3 для Ethernet по витой паре. Он был стандартизирован ассоциацией стандартов Института инженеров по электротехнике и электронике (IEEE) 802.3e в 1986 году как версия Ethernet 1BASE5[8]. Работал на скорости 1 Мбит/с, но не нашёл коммерческого применения.

10 Мбит/с Ethernet[править | править код]

  • 10BASE5, IEEE 802.3 (называемый также «Толстый Ethernet») — первоначальная разработка технологии со скоростью передачи данных 10 Мбит/с. Следуя раннему стандарту, IEEE использует коаксиальный кабель с волновым сопротивлением 50 Ом (RG-8), с максимальной длиной сегмента 500 метров.
  • 10BASE2, IEEE 802.3a (называемый «Тонкий Ethernet») — используется кабель RG-58, с максимальной длиной сегмента 185 метров, компьютеры присоединялись один к другому, для подключения кабеля к сетевой карте нужен T-коннектор, а на кабеле должен быть BNC-коннектор. Требуется наличие терминаторов на каждом конце. Многие годы этот стандарт был основным для технологии Ethernet.
  • StarLAN 10 — Первая разработка, использующая витую пару для передачи данных на скорости 10 Мбит/с. В дальнейшем эволюционировал в стандарт 10BASE-T.
  • 10BASE-T, IEEE 802.3i — для передачи данных используется 4 провода кабеля витой пары (две скрученные пары) категории 3 или категории-5. Максимальная длина сегмента — 100 метров.
  • FOIRL — (акроним от англ. Fiber-optic inter-repeater link). Базовый стандарт для технологии Ethernet, использующий для передачи данных оптический кабель. Максимальное расстояние передачи данных без повторителя — 1 км.
  • 10BASE-F, IEEE 802.3j — Основной термин для обозначения семейства 10 Мбит/с ethernet-стандартов, использующих оптический кабель на расстоянии до 2 километров: 10BASE-FL, 10BASE-FB и 10BASE-FP. Из перечисленного только 10BASE-FL получил широкое распространение.
  • 10BASE-FL (Fiber Link) — Улучшенная версия стандарта FOIRL. Улучшение коснулось увеличения длины сегмента до 2 км.
  • 10BASE-FB (Fiber Backbone) — Сейчас неиспользуемый стандарт, предназначался для объединения повторителей в магистраль.
  • 10BASE-FP (Fiber Passive) — Топология «пассивная звезда», в которой не нужны повторители — никогда не применялся.

Быстрый Ethernet (Fast Ethernet, 100 Мбит/с)[править | править код]

  • 100BASE-T — общий термин для обозначения стандартов, использующих в качестве среды передачи данных витую пару. Длина сегмента — до 100 метров. Включает в себя стандарты 100BASE-TX, 100BASE-T4 и 100BASE-T2.
  • 100BASE-TX, IEEE 802.3u — развитие стандарта 10BASE-T для использования в сетях топологии «звезда». Задействована витая пара категории 5, фактически используются только две неэкранированные пары проводников, поддерживается дуплексная передача данных, расстояние до 100 м.
  • 100BASE-T4 — стандарт, использующий витую пару категории 3. Задействованы все четыре пары проводников, передача данных идёт в полудуплексе. Практически не используется.
  • 100BASE-T2 — стандарт, использующий витую пару категории 3. Задействованы только две пары проводников. Поддерживается полный дуплекс, когда сигналы распространяются в противоположных направлениях по каждой паре. Скорость передачи в одном направлении — 50 Мбит/с. Практически не используется.
  • 100BASE-FX — стандарт, использующий многомодовое волокно. Максимальная длина сегмента — 400 метров в полудуплексе (для гарантированного обнаружения коллизий) или 2 километра в полном дуплексе.
  • 100BASE-SX — стандарт, использующий многомодовое волокно. Максимальная длина ограничена только величиной затухания в оптическом кабеле и мощностью передатчиков, по разным материалам, от 2 до 10 километров.
  • 100BASE-FX WDM — стандарт, использующий одномодовое волокно. Максимальная длина ограничена только величиной затухания в волоконно-оптическом кабеле и мощностью передатчиков. Интерфейсы бывают двух видов, отличаются длиной волны передатчика и маркируются либо цифрами (длина волны), либо одной латинской буквой A (1310) или B (1550). В паре могут работать только парные интерфейсы: с одной стороны передатчик на 1310 нм, а с другой — на 1550 нм.

Гигабитный Ethernet (Gigabit Ethernet, 1 Гбит/с)[править | править код]

Основная статья: Gigabit Ethernet
  • 1000BASE-T, IEEE 802.3ab — основной гигабитный стандарт, опубликованный в 1999 году[9], использует витую пару категории 5e. В передаче данных участвуют 4 пары, каждая пара используется одновременно для передачи по обоим направлениям со скоростью — 250 Мбит/с. Используется метод кодирования PAM5 (5-level Phase Amplitude Modulation, пятиуровневая фазоамплитудная модуляция)[10] с 4 линиями (4D-PAM5) и 4-мерной Треллис-модуляцией (TCM)[11]. Расстояние — до 100 метров.
  • 1000BASE-TX был создан Ассоциацией Телекоммуникационной Промышленности (англ. Telecommunications Industry Association, TIA) и опубликован в марте 2001 года как «Спецификация физического уровня дуплексного Ethernet 1000 Мб/с (1000BASE-TX) симметричных кабельных систем категории 6 (ANSI/TIA/EIA-854-2001)»[12][9]. Распространения не получил из-за высокой стоимости кабелей[13], фактически устарел[14]. Стандарт разделяет принимаемые и посылаемые сигналы по парам (две пары передают данные, каждая на 500 Мбит/с и две пары принимают), что упрощало бы конструкцию приёмопередающих устройств. Ещё одним существенным отличием 1000BASE-TX являлось отсутствие схемы цифровой компенсации наводок и возвратных помех, в результате чего сложность, уровень энергопотребления и цена реализаций должны становиться ниже, чем у стандарта 1000BASE-T. Для работы технологии требуется кабельная система 6-й категории[9].
  • 1000BASE-X — общий термин для обозначения стандартов со сменными приёмопередатчиками в форм-факторах GBIC или SFP. 8B/10B, аналогичен коду 4B/5B, принятому в стандарте FDDI. Однако код 4B/5B был отвергнут в Fibre Channel, потому что этот код не обеспечивает баланса по постоянному току[15].
  • 1000BASE-SX, IEEE 802.3z — стандарт, использующий многомодовое волокно в первом окне прозрачности с длиной волны, равной 850 нм. Дальность прохождения сигнала составляет до 550 метров.
  • 1000BASE-LX, IEEE 802.3z — стандарт, использующий одномодовое или многомодовое оптическое волокно во втором окне прозрачности с длиной волны, равной 1310 нм. Дальность прохождения сигнала зависит только от типа используемых приёмопередатчиков и, как правило, составляет для одномодового оптического волокна до 5 км и для многомодового оптического волокна до 550 метров.
  • 1000BASE-CX — стандарт для коротких расстояний (до 25 метров), использующий 2-парный экранированный кабель (150 Ом, STP IBM Type I или лучше). Применяется кодирование 8B/10B, сигнал передаётся по одной паре, принимается по другой паре проводов; разъёмы — 9-контактный D, HSSDC[16]. Заменён стандартом 1000BASE-T и сейчас не используется.
  • 1000BASE-LH (Long Haul) — стандарт, использующий одномодовое волокно. Дальность прохождения сигнала без повторителя — до 100 километров[17].

2,5- и 5-гигабитные варианты (NBASE-T, MGBASE-T)[править | править код]

Основная статья: IEEE 802.3bz

В 2014 появились частные инициативы NBASE-T (Cisco) и MGBASE-T (Broadcom)[18][19] по созданию стандартов Ethernet со скоростью, промежуточной между 1 и 10 Гбит/с. Новый стандарт должен использовать существующую кабельную инфраструктуру категории 5e на расстояниях до 100 метров, предоставляя скорости в 2,5 или, менее вероятно, 5 Гбит/с. Среди причин появления инициатив — распространение Wi-Fi-маршрутизаторов, поддерживающих скорости более 1 гигабита (802.11ac Wave 2, 802.11ad, 802.11ax, LiFi), и невозможность использования 10 Гбит/с стандартов Ethernet по длинным кабелям 5e- и 6-й категорий[20][21]. Ранее группа IEEE 802 отмечала, что гипотетический стандарт 2500BASE-T мог бы быть близок по стоимости к 1000BASE-T решениям[22].

Стандарт на 2,5 и 5 Гбит/с Ethernet по кабелям Cat 5e и Cat 6 был принят осенью 2016 года как IEEE 802.3bz[23][24].

10-гигабитный Ethernet (10G Ethernet, 10 Гбит/с)[править | править код]

Основная статья: 10-гигабитный Ethernet

Стандарт 10-гигабитного Ethernet включает в себя семь стандартов физической среды для LAN, MAN и WAN. В настоящее время он описывается поправкой IEEE 802.3ae и должен войти в следующую ревизию стандарта IEEE 802.3.

  • 10GBASE-CX4 — технология 10-гигабитного Ethernet для коротких расстояний (до 15 метров), используется медный кабель CX4 и коннекторы InfiniBand.
  • 10GBASE-SR — технология 10-гигабитного Ethernet для коротких расстояний (до 26 или 82 метров, в зависимости от типа кабеля), используется многомодовое волокно. Он также поддерживает расстояния до 300 метров с использованием нового многомодового волокна (2000 МГц/км).
  • 10GBASE-LX4 — использует уплотнение по длине волны для поддержки расстояний от 240 до 300 метров по многомодовому волокну. Также поддерживает расстояния до 10 километров при использовании одномодового волокна.
  • 10GBASE-LR и 10GBASE-ER — эти стандарты поддерживают расстояния до 10 и 40 километров, соответственно.
  • 10GBASE-SW, 10GBASE-LW и 10GBASE-EW — эти стандарты используют физический интерфейс, совместимый по скорости и формату данных с интерфейсом OC-192 / STM-64 SONET/SDH. Они подобны стандартам 10GBASE-SR, 10GBASE-LR и 10GBASE-ER соответственно, так как используют те же самые типы кабелей и расстояния передачи.
  • 10GBASE-T, IEEE 802.3an-2006 — принят в июне 2006 года после 4 лет разработки. Использует витую пару категории 6 (максимальное расстояние 55 метров)[25] и 6а (максимальное расстояние 100 метров)[25].
  • 10GBASE-KR — технология 10-гигабитного Ethernet для кросс-плат (backplane/midplane) модульных коммутаторов/маршрутизаторов и серверов (Modular/Blade).

40-гигабитный и 100-гигабитный Ethernet[править | править код]

Основная статья: 100-гигабитный Ethernet

Согласно наблюдениям Группы 802.3ba[26], требования к полосе пропускания для вычислительных задач и приложений ядра сети растут с разными скоростями, что определяет необходимость двух соответствующих стандартов для следующих поколений Ethernet — 40 Gigabit Ethernet (или 40GbE) и 100 Gigabit Ethernet (или 100GbE). В настоящее время серверы, высокопроизводительные вычислительные кластеры, блейд-системы, SAN и NAS используют технологии 1GbE и 10GbE, при этом в 2007 и 2008 гг. был отмечен значительный рост последней.

Перспективы[править | править код]

О Terabit Ethernet (так упрощённо называют технологию Ethernet со скоростью передачи 1 Тбит/с) стало известно в 2008 году из заявления создателя Ethernet Роберта Меткалфа на конференции OFC[27], который предположил, что технология будет разработана к 2015 году, правда, не выразив при этом какой-либо уверенности, ведь для этого придётся решить немало проблем. Однако, по его мнению, ключевой технологией, которая может обслужить дальнейший рост трафика, станет одна из разработанных в предыдущем десятилетии — DWDM.

«Чтобы реализовать Ethernet 1 Тбит/с, необходимо преодолеть множество ограничений, включая 1550-нанометровые лазеры и модуляцию с частотой 15 ГГц. Для будущей сети нужны новые схемы модуляции, а также новое оптоволокно, новые лазеры, в общем, всё новое, — сказал Меткалф. — Неясно также, какая сетевая архитектура потребуется для её поддержки. Возможно, оптические сети будущего должны будут использовать волокно с вакуумной сердцевиной или углеродные волокна вместо кварцевых. Операторы должны будут внедрять больше полностью оптических устройств и оптику в свободном пространстве (безволоконную). Боб Меткалф»[28].

См. также

[править | править код]
