MPLAB
MPLAB — бесплатная среда разработки (IDE), предназначенная для продуктов марки Microchip. Также обозначается как MPLAB IDE. Эта среда модульная: она позволяет выбирать различные поддерживаемые микроконтроллеры, а также осуществлять программирование этих микросхем напрямую через программатор.
Что важно знать
| MPLAB | |||
|---|---|---|---|
| Тип | ассемблер | ||
| Разработчик | Microchip Technology Inc. | ||
| Написана на | C++ | ||
| Операционные системы | Windows, macOS, Linux | ||
| Последняя версия | 8.84 (24 февраля 2012) | ||
| |||
| |||
| Лицензия | проприетарная | ||
| Сайт | microchip.com/mplabx | ||
Описание
Программа работает под управлением Windows, macOS и Linux. Интерфейс содержит стандартные панели программ, меню, панели инструментов состояния и другие элементы. MPLAB включает текстовый редактор, компилятор и возможности симуляции (эмуляция не в реальном времени). Для того чтобы начать написание программы с нуля и затем загрузить её в микроконтроллер в MPLAB версии 7.xx, требуется выполнить следующие шаги:
- Создать новый файл с расширением .ASM и произвольным именем.
- Создать новый проект, указав имя и расположение.
- Добавить созданный файл .ASM как исходный файл (SOURCE FILE).
- Выбрать используемый микроконтроллер через пункт SELECT DEVICE в меню CONFIGURE.
После этих шагов можно приступить к написанию программы, соблюдая необходимые директивы и синтаксис для последующей компиляции и записи в микроконтроллер PIC.[1]
Директивы
Директивы — это зарезервированные слова, которые указывают MPLAB, какие функции следует настроить при компиляции программы. Необходимые для правильной компиляции директивы:
| Директива | Описание | Синтаксис |
|---|---|---|
| CBLOCK | Определяет блок констант. | cblock [<выражение>] |
| #DEFINE | Создаёт метку для текстовой подстановки. | define <имя> [<значение>] define <имя> [<арг>,...,<арг>] <значение> |
| DT | Определяет таблицу. | [<метка>] dt <выражение>[,<выражение>,...,<выражение>] [<метка>] dt “<строка>”[,”<строка>”,...] |
| ELSE | Начало альтернативного блока для IF. | Else |
| END | Завершает основной программный блок. | End |
| ENDIF | Завершает условный блок. | Endif |
| ENDM | Завершает определение макроса. | Endm |
| ENDW | Завершает цикл While. | Endw |
| EQU | Объявляет константу для ассемблера. | <метка> equ <выражение> |
| IF | Начало условного блока кода. | if <выражение> |
| #INCLUDE | Включает дополнительные исходные файлы. | include <<имя_файла>> или “<имя_файла>” |
| LIST | Опции компоновки/листинга. | list [<опция>,...,<опция>] |
| MACRO | Начало определения макроса. | <метка> macro [<арг>,...,<арг>] |
| ORG | Устанавливает адрес начала программы. | <метка> org <выражение> |
| WHILE | Начинает цикл с условием. | while <выражение> |
Компиляция программы и загрузка в PIC
После написания и отладки программы выполняется её компиляция. Для этого в меню PROJECT выбирается пункт BUILD ALL («Собрать всё»); если ошибок нет, появляется сообщение «BUILD SUCCESSFUL». Ошибки компилятора носят синтаксический характер: например, если программа ожидает сброса бита в «0», но этого не происходит, возникнет бесконечный цикл, при этом компиляция завершится без синтаксических ошибок.
Также встречаются сообщения и предупреждения. Сообщения, например, информируют о работе с банков памяти, отличных от bank 0. Предупреждения имеют больший вес, например, при несоответствии выбранного и определённого в программе микроконтроллера. В обоих случаях компиляция завершается успешно, но на сообщения и предупреждения следует обращать внимания для предотвращения ошибок.

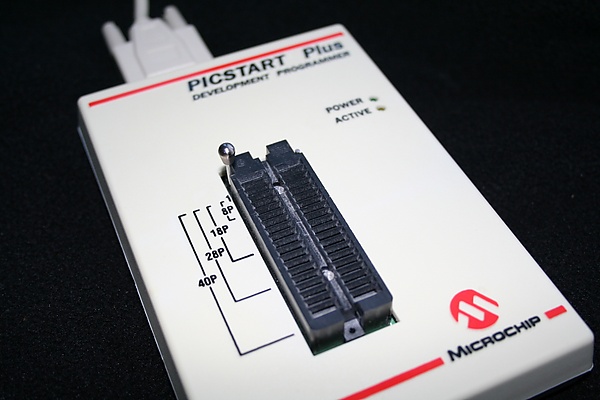

По окончании компиляции MPLAB создаёт файл с расширением .hex, пригодный для загрузки в PIC. Остаётся только записать его в микроконтроллер с помощью устройства программирования, например, Picstart Plus. После завершения процесса питание подаётся на микроконтроллер, и программа начинает выполняться.
