КМОП

Последовательность операций травления и осаждения для получения типовой КМОП-структуры логического инвертора

Статический логический элемент «НЕ» на КМОП

КМОП (комплементарная структура металл-оксид-полупроводник; англ. CMOS, complementary metal-oxide-semiconductor) — набор полупроводниковых технологий построения интегральных микросхем и соответствующая ей схемотехника микросхем. Подавляющее большинство современных цифровых микросхем — КМОП.

В более общем случае название — КМДП (со структурой металл-диэлектрик-полупроводник). В технологии КМОП используются полевые транзисторы с изолированным затвором с каналами разной проводимости. Отличительной особенностью схем КМОП по сравнению с биполярными технологиями (ТТЛ, ЭСЛ и др.) является очень малое энергопотребление в статическом режиме (в большинстве случаев можно считать, что энергия потребляется только во время переключения логических состояний). Отличительной особенностью структуры КМОП по сравнению с другими МОП-структурами (N-МОП, P-МОП) является наличие как n-, так и p-канальных полевых транзисторов, локализованных в одном месте кристалла. Вследствие меньшего расстояния между элементами КМОП-схемы обладают бо́льшим быстродействием и меньшим энергопотреблением, однако при этом характеризуются более сложным технологическим процессом изготовления и меньшей плотностью упаковки на поверхности кристалла.

По аналогичной технологии выпускаются дискретные полевые транзисторы с изолированным затвором (MOSFET, metal-oxide-semiconductor field-effect transistor).

История

Схемы КМОП в 1963 изобрёл Фрэнк Вонлас из компании Fairchild Semiconductor, первые микросхемы по технологии КМОП были созданы в 1968. Долгое время КМОП рассматривалась как энергосберегающая, но медленная альтернатива ТТЛ, поэтому микросхемы КМОП нашли применение в электронных часах, калькуляторах и других устройствах с батарейным питанием, где энергопотребление было критичным.

К 1990 году с повышением степени интеграции микросхем встала проблема рассеивания энергии на элементах. В результате технология КМОП оказалась в выигрышном положении. Со временем были достигнуты скорость переключения и плотность монтажа, недостижимые в технологиях, основанных на биполярных транзисторах.

Ранние КМОП-схемы были очень уязвимы для электростатических разрядов. Сейчас эта проблема в основном решена, но при монтаже КМОП-микросхем рекомендуется принимать меры по снятию электрических зарядов.

Для изготовления затворов в КМОП-ячейках на ранних этапах применялся алюминий. Позже, в связи с появлением так называемой самосовмещённой технологии, которая предусматривала использование затвора не только как конструктивного элемента, но одновременно как маски при получении сток-истоковых областей, в качестве затвора стали применять поликристаллический кремний.

Схемотехника

Схема логического элемента, выполняющего логическую функцию 2И-НЕ

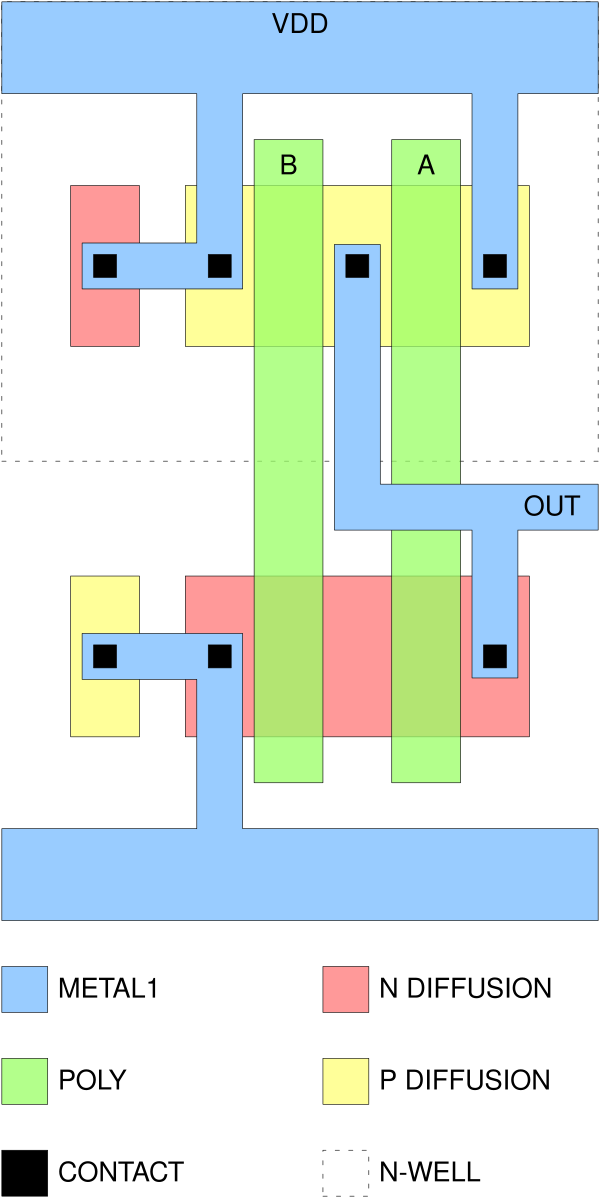

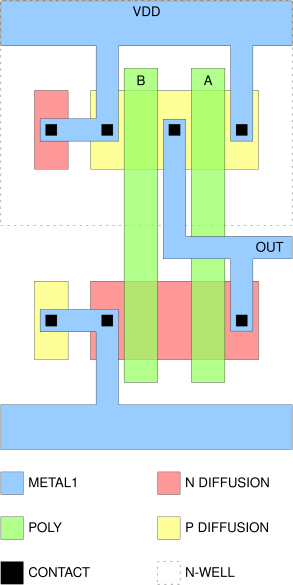

Топология логического элемента 2И-НЕ (схема)

Для примера рассмотрим схему вентиля 2И-НЕ, построенного по технологии КМОП.

• Если на оба входа A и B подан высокий уровень, то оба транзистора снизу на схеме открыты, а оба верхних закрыты, то есть выход соединён с землёй.
• Если хотя бы на один из входов подать низкий уровень, соответствующий транзистор сверху будет открыт, а снизу — закрыт. Таким образом, выход будет соединён с напряжением питания и отсоединён от земли.

В схеме нет никаких нагрузочных резисторов, поэтому в статическом состоянии через КМОП-схему протекают только токи утечки через закрытые транзисторы, и энергопотребление очень низкое. При переключениях электрическая энергия тратится в основном на перезаряд ёмкостей затворов и проводников, так что потребляемая (и рассеиваемая) мощность пропорциональна частоте этих переключений (например, тактовой частоте процессора).

На рисунке конфигурации микросхемы 2И-НЕ показано, что в ней используются два двухзатворных полевых транзистора с разным типом проводимости канала. Верхний двухзатворный полевой транзистор формирует высокий уровень на выходе логического элемента, если любой из затворов имеет низкий уровень, а нижний двухзатворный полевой транзистор формирует высокий уровень на выходе логического элемента, если оба затвора имеют высокий уровень.

Следует отметить, что, поскольку переключение n-канальных и p-канальных транзисторов имеет конечное время, на короткое время оба типа транзисторов могут быть открыты, и между цепями питания возникает импульсный сквозной ток. Это приводит к повышению энергопотребления.

Защита от статического электричества

Так как затворы МДП-транзисторов имеют большое входное сопротивление, электростатический разряд может привести к пробою затвора и выходу микросхемы из строя. Для защиты от статического электричества каждый вывод КМОП-микросхемы оснащают защитной схемой, в которую входят диоды с низким напряжением пробоя, соединяющие каждый вход с шинами питания.

Серии и семейства логических КМОП-микросхем

Серии и семейства логических КМОП-микросхем

• На КМОП-транзисторах (CMOS):
  • 4000 — CMOS с питанием от 3 до 15 В, 200 нс;
  • 4000B — CMOS с питанием от 3 до 18 В, 90 нс;
  • 74C — семейство в серии 7400, аналогичное 4000B;
  • 74HC — высокоскоростное CMOS, по скорости аналогично семействам LS, 12 нс;
  • 74HCT — высокоскоростное, совместимо по выходам с биполярными сериями;
  • 74AC — улучшенное CMOS, скорость в целом между семействами S и F;
  • 74ACT — улучшенное CMOS, совместимо по выходам с биполярными сериями;
  • 74AHC — улучшенное высокоскоростное CMOS, втрое быстрее HC;
  • 74AHCT — улучшенное высокоскоростное CMOS, совместимо по выходам с биполярными сериями;
  • 74ALVC — с низким напряжением питания (1,65 — 3,3 В), время срабатывания 2 нс;
  • 74AUC — с низким напряжением питания (0,8 — 2,7 В), время срабатывания < 1,9 нс при Vпит=1,8 В;
  • 74FC — быстрое CMOS, скорость аналогична F;
  • 74FCT — быстрое CMOS, совместимо по выходам с биполярными сериями;
  • 74LCX — CMOS с питанием 3 В и 5В-совместимыми входами;
  • 74LVC — с пониженным напряжением (1,65 — 3,3 В) и 5 В-совместимыми входами, время срабатывания < 5,5 нс при Vпит=3,3 В, < 9 нс при Vпит=2,5 В;
  • 74LVQ — с пониженным напряжением (3,3 В);
  • 74LVX — с питанием 3,3 В и 5В-совместимыми входами;
  • 74VHC — сверхвысокоскоростное CMOS-семейство — быстродействие сравнимо с S;
  • 74VHCT — сверхвысокоскоростное CMOS, совместимая по выходам с биполярными сериями;
  • 74G — суперсверхвысокоскоростное для частот выше 1 ГГц, питание 1,65 В — 3,3 В, 5В-совместимые входы;
• BiCMOS
  • 74BCT — BiCMOS, TTL-совместимые входы, используется для буферов;
  • 74ABT — улучшенное BiCMOS-семейство, TTL-совместимые входы, быстрее ACT и BCT;

Для более гибкого применения у ряда производителей существуют также особые семейства, в которых каждая ИМС включает всего 1 логический элемент в 5..6-выводном корпусе, что бывает полезно для конструкций с малым количеством разных элементов и минимальным размером платы (например: 74LVC1G00GW фирмы NXP; SOT353-1 Single 2-Input Positive-AND Gate)

Серии логических КМОП-микросхем производства СССР

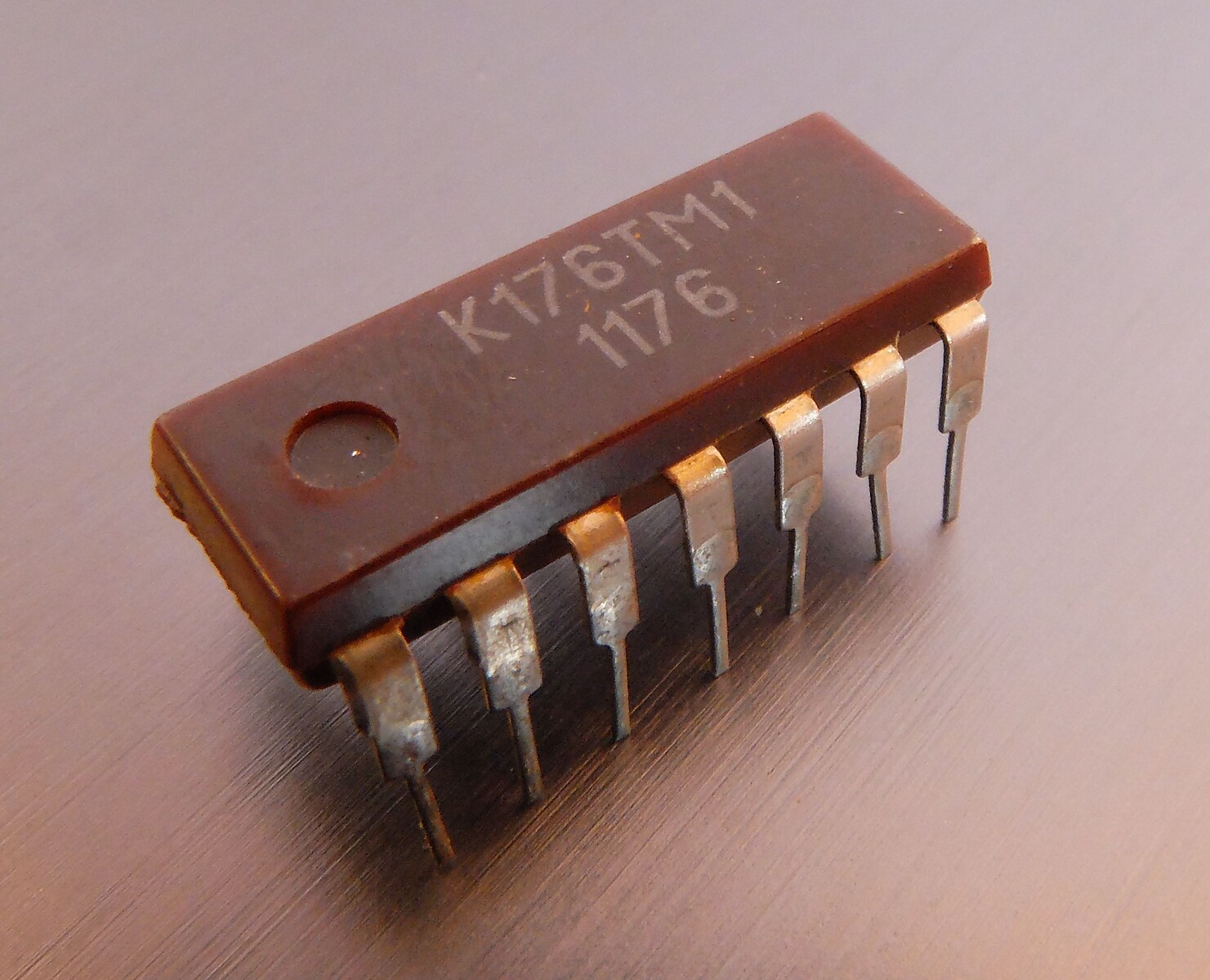

Микросхема К176ТМ1 — 2 D-триггера

• 164, 176 соответствуют серии 4000, но у 164 и 176 серий номинальное напряжение питания 9 В ±5 % (сохраняют работоспособность при 4,5-12 В);
• 561 и 564 — семейству 4000A из серии 4000;
• 1526 — вариант 564ой серии с повышенной стойкостью к спецфакторам;
• 1554 — семейству 74AC из серии 7400;
• 1561 — семейству 4000B;
• 1564 — семейству 74HC;
• 1594 — семейству 74ACT;
• 5564 — семейству 74HCT;
• 5574 — семейству 74LVC;
• 5584 — семейству 74VНС;
• 5514БЦ1 — серия логических микросхем на основе БМК. Предназначена для замены логических микросхем серий 1564 и их зарубежных аналогов.
• 5514БЦ2 — серия логических микросхем на основе БМК. Предназначена для замены логических микросхем серий 1554 и их зарубежных аналогов.
• 5524БЦ2 — серия логических микросхем на основе БМК. Предназначена для замены логических микросхем серий 5574 и их зарубежных аналогов.
• 5554БЦ1 — серия логических микросхем на основе БМК. Предназначена для замены логических микросхем серий 564 и их зарубежных аналогов.

См. также

• КМОП-матрица
• SRAM (память)
• Логические элементы
• Микросхемы серии 4000
• Микросхемы серии 7400 сменили технологию с ТТЛ на КМОП
