MIPS (сокращение от названия соответствующего проекта Стэнфордского университетаангл.Microprocessor without Interlocked Pipeline Stages, без блокировок в конвейере[1]) — система команд и микропроцессорных архитектур, разработанных компанией MIPS Computer Systems (в настоящее время Wave Computing[2]) в соответствии с концепцией проектирования процессоров RISC (то есть для процессоров с упрощенным набором команд). Ранние модели процессора имели 32-битное машинное слово, позднее появились его 64-битные версии. Существует множество модификаций процессора, включая MIPS I, MIPS II, MIPS III, MIPS IV, MIPS V, MIPS32 и MIPS64, из них действующими являются MIPS32 (для 32-битной реализации) и MIPS64 (для 64-битной реализации). MIPS32 и MIPS64 определяют как набор регистров управления, так и набор команд.
Существует несколько наборов команд: MIPS32, MIPS64, microMIPS и nanoMIPS. Помимо этого, доступны дополненные наборы инструкций и модели процессоров, например, MIPS-3D, включающий в себя набор SIMD-команд для обработки чисел с плавающей запятой, предназначенный для решения простых 3D-задач, MDMX (MaDMaX) — с ещё более широкими возможностями — набором SIMD-команд и использующий 64-битные регистры с плавающей запятой для работы с целыми числами, MIPS16e, который сжимает поток команд, чтобы уменьшить объём памяти, занимаемый программами, а также MIPS MT, обеспечивающий многопотоковый режим обработки.
Архитектуру MIPS часто изучают в программе курса «Компьютерная архитектура» в университетах и технических лицеях. Эти процессоры значительно повлияли на более поздние RISC-архитектуры, в частности на Alpha.
В настоящее время различные реализации MIPS используются в основном во встроенных системах, например, в смартфонах, маршрутизаторах, шлюзах, а также до 2010-х в игровых консолях, таких, как Sony PlayStation 2 и Sony PlayStation Portable. До конца 2006 года они применялись и в компьютерах SGI. К концу 1980-х и 1990-х эта архитектура широко использовалась многими компаниями, среди них Digital Equipment Corporation, NEC, Pyramid Technology, Siemens Nixdorf и Tandem Computers. С середины до конца 1990-х годов каждым третьим микропроцессором на рынке был процессор под управлением MIPS.
В 1981 году коллектив под руководством Джона Хеннесси (John L. Hennessy) из Университета Стэнфорда начал работу над проектом, который получил название MIPS. Главной идеей было увеличить производительность процессора, используя удлиненный конвейер. Концепция применения конвейера в качестве основной технологии была известна ещё задолго до этого (например, в IBM 801), но она не использовала весь свой потенциал. Центральный процессор включает в себя несколько специальных субблоков, таких, как декодеры команд, целочисленное АЛУ (арифметико-логическое устройство), блоки загрузки/хранения (работа с памятью) и т. д. В традиционной не оптимизированной реализации отдельная команда в программе должна быть (почти всегда) завершена, прежде, чем запустится другая; в то время как в конвейерной архитектуре последовательные команды могут выполняться параллельно. Например, когда математическая инструкция вносится в блок с плавающей запятой, блок загрузки/хранения памяти может в этот же момент вызвать следующую команду.
Одним из главных препятствий в использовании конвейера был тот факт, что некоторые команды, такие, как деление, выполняются намного дольше, и, вследствие этого, центральному процессору приходится ждать, прежде, чем передать на конвейер следующую команду. Единственное решение этой проблемы — использовать серию блокировок, позволяющих определенным стадиям конвейера показать, что они заняты и, в этом случае, приостанавливать вышестоящие в потоке команды. Группа Хеннеси рассматривала эти блокировки как огромный барьер в увеличении производительности, поскольку было необходимо обращаться ко всем модулям Центрального процессора, что занимает лишнее время и ограничивает тактовую частоту. Главным аспектом устройства MIPS было согласовать каждую подфазу каждой команды, в том числе кэширование, в один цикл, таким образом избегая необходимости в блокировках и пропуская на конвейер только один цикл.
Хотя такая реализация и исключала бы некоторые очень полезные операции, такие, как умножение и деление, очевидно, что предельная производительность системы значительно увеличилась бы, так как микросхемы смогли бы работать с более высокой тактовой частотой. Достижение высокой скорости с использованием блокировок было бы затруднительным, так как время, требуемое для установки блокировок, пропорционально тактовой частоте, в свою очередь, зависящей от размера кристалла. Вот почему исключение вышеупомянутых операций стало спорным вопросом.
Другое отличие архитектуры MIPS от конкурирующих с ним Berkeley-архитектур — внедренная в Berkeley-RISC возможность обработки вызова подпрограмм. Чтобы увеличить производительность столь общей задачи, в Berkeley-RISC была использована технология, называемая регистровым окном, которая, тем не менее, ограничивала максимальную глубину многоуровневых вызовов. Каждый вызов подпрограммы требовал свой набор регистров, что делало необходимым увеличение их количества. Тогда как аппаратная реализация данного механизма занимала дополнительное пространство в кристалле ЦП. Но Хеннесси полагал, что более «тщательный» компилятор мог бы найти свободные регистры для передачи параметров функции, и что всего лишь увеличение числа регистров могло бы не только упростить эту задачу, но и увеличить производительность всех операций. Поэтому было принято решение отказаться от данной технологии в MIPS.
Архитектура MIPS была, в некотором отношении, наиболее типичной для RISC. Чтобы сэкономить биты в коде команды, в RISC было уменьшено количество инструкций для кодирования. В MIPS из 32 битов слова всего 6 используются для основного кода, а остальные могут содержать либо единственный 26-битный адрес перехода, либо до 5 полей, устанавливающих от 1 до 3 регистров + длина сдвига регистра. Существует и ряд других форматов, например, когда 2 регистра задаются непосредственно выделенным 16-битным полем и т. д. Такое распределение позволило процессору загружать команду и необходимые ей данные за один машинный такт, в то время как в более старых архитектурах (не являвшихся RISC), например, таких, как MOS Technology 6502, требовались отдельные такты для загрузки основного кода и данных.
Это было одним из главных усовершенствований, наращивающих производительность, предлагаемых RISC. Однако другие архитектуры всё же достигли подобной скорости, но другими средствами (такими, как очереди в ЦП).
В 1984 году, убежденный в коммерческом спросе на свою разработку, Хеннесси покинул Стэнфорд и основал компанию MIPS Computer Systems. В 1985 году вышла первая коммерческая реализация микропроцессора MIPS — R2000, доработанная в 1988 году и получившая название R3000. Эти 32-битные процессоры легли в основу продуктовой линейки компании в 1980-х и использовались преимущественно в SG-сериях рабочих станций. Новые коммерческие проекты не соответствовали Стэнфордским научным исследованиям, так как практически все блокировки выполнялись на аппаратном уровне, к тому же операции умножения и деления были полностью реализованы.
В 1991 году впервые был представлен как 64-битный микропроцессор MIPS — модель R4000. R4000 имеет расширенный TLB, в котором запись содержит не только виртуальный адрес, но и виртуальный идентификатор адресного пространства. Такой буфер устраняет основные проблемы производительности микроядра, достаточно медлительного в конкурирующих архитектурах (Pentium, PowerPC, Alpha) из-за необходимости сбрасывать TLB во время частого переключения контекста.
Тем не менее, у MIPS возникали финансовые трудности в связи с поставкой процессоров на рынок. Проект был настолько важен для SGI (в то время являвшихся одними из немногих основных покупателей MIPS), что в 1992 году SGI выкупили права на компанию с условием гарантии, что конструкция микропроцессоров не изменится. Став дочерней компанией, MIPS Computer Systems получили название MIPS Technologies.
В начале 1990 года MIPS начали лицензирование своих разработок для сторонних производителей.
Идее сопутствовала удача из-за простоты ядра, которое находило множество применений, где ранее использовались намного менее эффективные CISC-архитектуры, с тем же количеством и той же ценой схем (2 этих критерия тесно связаны: цена ЦП, как правило, зависит от количества схем и контактов). Компания Sun Microsystems сделала аналогичную попытку лицензировать SPARC-ядра, но Sun подобная удача не сопутствовала. К концу 1990-х MIPS стали наиболее важной компанией в производстве встроенных процессоров, и в 1997 году 48-миллионные поставки процессоров на MIPS-ядрах позволили RISC-архитектурам вытеснить популярное семейство процессоров 68k. MIPS были настолько популярны, что в 1998 году SGI передали часть активов MIPS Technologies. На сегодняшний день половину доходов MIPS дает лицензирование разработок, а большую часть другой половины — контракты на разработку ядер для производства сторонними производителями.
В 1999 году MIPS формализовали свои системы лицензирования вокруг двух основных конструкций — 32-разрядной MIPS32 (на базе MIPS II с некоторыми дополнительными функциями MIPS III, IV MIPS и MIPS V) и 64-разрядных MIPS64 (на базе MIPS V). Лицензия на MIPS64 была приобретена каждой из компаний NEC, Toshiba и SiByte (впоследствии приобретенная Broadcom) сразу же после объявления о её выпуске. Вскоре к ним присоединились Philips, LSI Logic и IDT. Успех следовал за успехом, и сегодня процессоры MIPS являются одним из наиболее востребованных товаров на рынке устройств компьютерного типа (карманных компьютеров, приставок и т. п.), наряду с другими разработчиками, тщетно пытающимися их вытеснить.
Через несколько лет после того, как MIPS-архитектура стала лицензируемой, она начала привлекать все больше и больше новых компаний по разработке процессоров. Первой такой компанией была Quantum Effect Devices (см. следующий раздел). Команда разработчиков, собравших MIPS R4300i, основала компанию SandCraft, предоставившую компании NEC новый процессор R5432, а немного позднее смоделировавшую R71000 — один из первых нестандартных процессоров для рынка встраиваемых систем. Команда основателей компании DEC StrongARM, в конце концов, разделилась на две новых компании по разработке процессоров, в основу которых лег MIPS: SiByte, производившая SB-1250 — одну из первых чиповых систем с высокой производительностью, основанных на MIPS (SOC) и Alchemy Semiconductor (позднее приобретенная AMD), производившая Au-1000 SOC для маломощных приложений. Компания Lexra использовала архитектуру, подобную MIPS, добавив к ней DSP для рынка аудиомикросхем, а также поддержку многопотокового режима для сетевого рынка. Так как Lexra не покупала лицензию на MIPS, вскоре между двумя компаниями разгорелись судебные процессы. Первый был довольно быстро погашен уже после того, как Lexra пообещала не продвигать свои процессоры, как сходные с MIPS. Второй процесс (о патенте MIPS 4814976 на обработку инструкции невыровненного (unaligned) доступа к памяти) был более затяжным и негативно отразился на бизнесе обеих компаний, а по его завершении MIPS Technologies выдали Lexra бесплатную лицензию и выплатили денежную компенсацию в крупном размере.
Следом за этими событиями на рынке появились две компании, специализирующиеся на создании многоядерных устройств, использующих архитектуру MIPS. Корпорация Raza Microelectronics выкупили производственную линию у менее успешных SandCraft, а затем начала выпускать восьмиядерные устройства для рынка телекоммуникаций и сетей. Cavium Networks, изначально являвшиеся поставщиком средств защиты процессоров, тоже начали производство восьми-, а позже и 32-ядерных архитектур для тех же рынков. Обе компании сами проектировали ядра, и лишь лицензировали разработки вместо того, чтобы покупать готовые проекты процессоров MIPS.
Среди производителей, создавших рабочие станции с использованием микропроцессоров MIPS, — такие компании, как SGI, MIPS Computer Systems, Inc., Whitechapel Workstations, Olivetti, Siemens-Nixdorf, Acer, Digital Equipment Corporation, NEC, и DeskStation. В числе операционных систем, портированных на архитектуру MIPS: IRIX компании SGI, Windows NT (до версии 4.0) компании Microsoft, Windows CE, Linux, UNIX (System V и BSD), SINIX, QNX, и операционная система RISC OS, непосредственно принадлежащая компании MIPS Computer Systems.
В начале 1990-х существовало предположение, что MIPS вместе с другими мощными процессорами RISC вскоре обгонят архитектуру IA32 компании Intel. Этому способствовала поддержка двух первых версий Windows NT для Alpha, MIPS и PowerPC компании Microsoft, и, в несколько меньшей степени, — архитектуры Clipper и SPARC. Однако, как только Intel выпустил новейшие версии ЦП семейства Pentium, Microsoft Windows NT v4.0 перестала поддерживать все, кроме Alpha и Intel. После решения SGI перейти на архитектуры Itanium и IA32 процессоры MIPS практически полностью перестали использоваться в персональных компьютерах.
В 1990-е годы MIPS-архитектура была широко распространена на рынке встраиваемых систем: для сетей, телекоммуникаций, видеоигр, игровых консолей, принтеров, цифровых приставок, цифровых телевизоров, xDSL и кабельных модемов, а также карманных компьютеров.
Низкое энергопотребление и температурные характеристики встраиваемых MIPS-архитектур, широкие возможности внутренних функций делают этот микропроцессор универсальным для многих устройств.
В последние годы большинство технологий, используемых в различных поколениях MIPS, предложены в виде IP-ядер (стандартных блоков) для встраиваемых реализаций процессора. Более того, предложены оба типа ядер — основанные на 32 и 64 битах, известные как 4K и 6K.
Такие ядра могут совмещаться с другими структурными элементами, такими, как FPU, системами SIMD, различными устройствами ввода-вывода и т. д.
Некогда коммерчески успешные ядра MIPS и в настоящее время нашли потребительское и промышленное применение. Эти ядра можно найти в новых маршрутизаторах Cisco, Linksys, ZyXEL и MikroTik, кабельных и ADSL-модемах, смарт-картах, механизмах лазерных принтеров, цифровых приставках, роботах, карманных компьютерах, Sony PlayStation 2 и Sony PlayStation Portable. Тем не менее, в приложениях мобильных телефонов и PDA MIPS не удалось сместить прочно установившуюся там конкурирующую ARM-архитектуру.
Процессоры под управлением MIPS включают в себя: IDT RC32438; ATI Xilleon; Alchemy Au1000, 1100, 1200; Broadcom Sentry5; RMI XLR7xx, Cavium Octeon CN30xx, CN31xx, CN36xx, CN38xx and CN5xxx; Infineon Technologies EasyPort, Amazon, Danube, ADM5120, WildPass, INCA-IP, INCA-IP2; Microchip TechnologyPIC32; NEC EMMA and EMMA2, NEC VR4181A, VR4121, VR4122, VR4181A, VR5432, VR5500; Oak Technologies Generation; PMC-Sierra RM11200; QuickLogic QuickMIPS ESP; Toshiba Donau, Toshiba TMPR492x, TX4925, TX9956, TX7901; KOMDIV-32, KOMDIV-64; Мультикор.
Одним из наиболее интересных применений архитектуры MIPS является их использование в многопроцессорных вычислительных суперкомпьютерах. В начале 1990-х компания Silicon Graphics (SGI) перенаправила свой бизнес с графических терминалов на рынок высокопроизводительного вычисления. Успех первых попыток компании в области серверных систем (а именно, серия Challenge, основанная на R4400, R8000 и R10000) мотивировал SGI создать гораздо более мощную систему. Использование R10000 позволило компании спроектировать систему Origin 2000, в конечном счете расширяемую до 1024 ЦП, используя собственную межсистемную связь cc-NUMA (NUMAlink). Позже Origin 2000 породила новую систему — Origin 3000, вышедшую с теми же максимальными 1024 ЦП, но использовавшую в разработке микросхемы R14000 и R16000 с частотой до 700 МГц. Однако, в 2005 году, когда SGI приняла стратегическое решение о переходе на архитектуру Intel IA-64, суперкомпьютеры, базированные на MIPS, были сняты с производства.
В 2007 году корпорация SiCortex представила новый многопроцессорный персональный суперкомпьютер, основанный на архитектуре MIPS. В его разработку легли MIPS64 и высокопроизводительная межсистемная связь с использованием топологии графов Кауца (англ.Kautz graph). Данная система является предельно эффективной и вычислительно мощной. Её уникальный аспект — многоядерный узел обработки, интегрирующий шесть ядер MIPS64, коммутатор контроллера памяти, межсистемную связь механизмов прямого доступа к памяти, локальную сеть с пропускной способностью 1 Гбит и PCI Express контроллеры. И все это на одном кристалле, который потребляет 10 Вт энергии, но выполняет максимум 6 миллиардов операций с плавающей запятой в секунду. Самая мощная конфигурация такого суперкомпьютера — версия SC5832, состоящая из 972 узлов (всего 5832 ядер MIPS64) и выполняющая 8,2 триллионов операций с плавающей запятой в секунду.
Компания Loongson, в надежде обойти патент MIPS, выпустила свою архитектуру, которая была полностью схожа с разработкой MIPS Technologies и поддерживалась ОС Linux. Так как производство процессоров Loongson было более дешёвым, MIPS получили возможность возродиться на рынке персональных компьютеров в лице Loongson. (В дальнейшем Loongson купили лицензию на MIPS — см. основную статью)
Процессоры под управлением MIPS также используются в нетбуках компаний iUnika, Bestlink, Lemote и Golden Delicious Computers.
MIPS IV — четвёртое поколение архитектуры, представляет собой расширенную версию MIPS III и совместим со всеми существующими моделями MIPS. Первая реализация MIPS IV была представлена в 1994 году под названием R8000.
MIPS IV включил в себя:
Простой регистр + регистр адресации для загрузки и хранения чисел с плавающей запятой
Операции FMA и FMS одинарной и двойной точности для чисел с плавающей запятой
Команды условного перехода для целых чисел и для чисел с плавающей запятой
Дополнительные условные биты в регистре контроля и состояния числа с плавающей запятой: в общей сложности 8 битов.
MIPS V — пятая версия архитектуры, была представлена 21 октября 1996 года на Микропроцессорном форуме 1996 года. Эта модель была разработана для того, чтобы повысить производительность графических 3D-приложений. В середине 1990-х большая часть не встроенных микропроцессоров MIPS приходилась на графические терминалы от SGI. Разработка MIPS V была дополнена целочисленными мультимедийными расширениями MDMX (MIPS Digital Media Extensions), которые были представлены в тот же день, что и MIPS V.
Реализации MIPS V так никогда и не были внедрены. В 1997 году SGI представила микропроцессоры под названиями «H1» («Beast») и «H2» («Capitan»), которые должны были быть произведены в 1999 году. Но вскоре их объединили, и в конечном итоге в 1998 году эти проекты были отменены.
В MIPS V был добавлен новый тип данных — PS (pair-single), который представляет собой два числа с плавающей запятой двойной точности (32-битные), хранящиеся в 64-битном регистре с плавающей запятой. Чтобы работать с этим типом данных в режиме SIMD, были добавлены различные варианты арифметических, сравнительных операций над числами с плавающей запятой, а также команда условного перехода. Появились новые инструкции для загрузки, реконфигурации и преобразования PS-данных. Это первая архитектура, сумевшая реализовать обработку чисел с плавающей запятой в SIMD-режиме с имеющимися ресурсами.

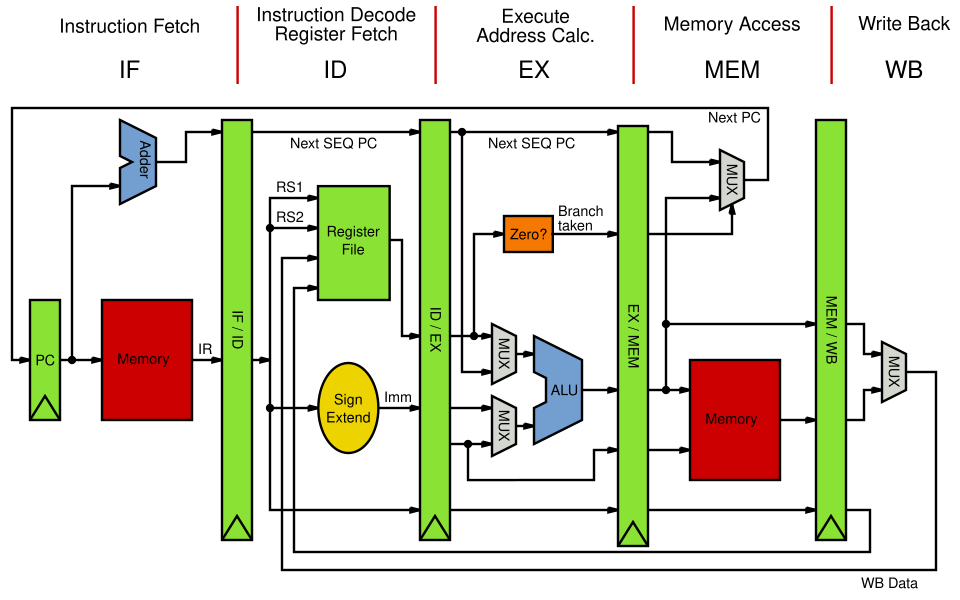

Конвейер MIPS, проходящий пять стадий (получение инструкции, декодирование, исполнение, доступ к памяти и вывод)
Первым коммерческим микропроцессором с архитектурой MIPS был микропроцессор R2000, представленный в 1985 году. В нём были реализованы операции умножения и деления, которые выполнялись за несколько тактов. Устройство умножения и деления не было тесно интегрировано в ядро процессора, хотя и размещалось на том же кристалле; по этой причине система команд расширена инструкциями для загрузки результатов умножения и деления в регистры общего назначения, эти инструкции блокировали конвейер.
Микропроцессор R2000 мог быть загружен как в режиме big-endian, так и в режиме little-endian, содержал 32 32-разрядных регистра общего назначения. Подобно процессорам AMD 29000 и Alpha, микропроцессор R2000 не имел отдельного регистра флагов условий, так как разработчики посчитали его потенциальным «узким местом». Счётчик команд непосредственно недоступен.
Микропроцессор R2000 поддерживал подключение до четырёх сопроцессоров, один из которых является встроенным и обеспечивает работу с исключениями, а также управление памятью (MMU). В случае необходимости в качестве ещё одного сопроцессора можно было подключить микросхему R2010, арифметический сопроцессор, который содержал тридцать два 32-разрядных регистра, которые можно было использовать как шестнадцать 64-разрядных регистров для работы с числами двойной точности.
Следующим в семействе стал R3000, который появился в 1988 году. Он содержал кэш-память данных объёмом 64 КБ (R2000 — 32 КБ). Кроме того, R3000 обеспечивал когерентность кэш-памяти при работе в мультипроцессорных конфигурациях. Несмотря на то, что в поддержке мультипроцессорности R3000 имеется ряд недостатков, на базе R3000 было создано несколько работоспособных многопроцессорных систем. Как и для R2000, для R3000 был создан арифметический сопроцессор в виде отдельной СБИС: R3010. Микропроцессор R3000 стал первым коммерчески успешным процессором с архитектурой MIPS, было изготовлено более миллиона процессоров. Ускоренная версия R3000, работающая на тактовой частоте 40 МГц, названная R3000A, достигла производительности в 32 VUPs (VAX Unit of Performance). Дальнейшее развитие R3000A, микропроцессор R3051, работающий на частоте 33,8688 МГц, был использован в игровой приставке Sony PlayStation. Другие производители также представили процессоры, совместимые с R3000A: в Performance Semiconductor был разработан R3400, в то время как компания IDT создала R3500, оба упомянутых процессора имели в интегрированный математический сопроцессор R3010. Первой системой на кристалле, использующей процессор с архитектурой MIPS, стала разработка R3900 фирмы Toshiba; данная микросхема использовалась в портативном компьютере, работавшем под управлением Windows CE. Был разработан радиационно-устойчивый вариант R3000 с интегрированным R3010, предназначенный для применения в космических аппаратах, который получил название Mongoose-V.
Серия R4000, выпущенная в 1991 году, расширила процессоры MIPS до 64 битов. (MIPS Technology была первой компанией, выпустившей процессоры с 64-битовой архитектурой)
R4000 состоит из 1,3 млн транзисторов, имеет встроенный кэш данных и кэш инструкций (оба по 8 Кб). В этом процессоре внешняя тактовая частота 50 МГц удваивается, а внутренняя тактовая частота составляет 100 МГц. Процессор R4400 выполнен на основе R4000, состоит из 2,2 млн транзисторов, имеет встроенный кэш данных и кэш инструкций (оба по 16 Кб), а внутренняя тактовая частота составляет 150 МГц. Набор команд этих процессоров (спецификация MIPS II) был расширен командами загрузки и записи 64-разрядных чисел с плавающей запятой, командами вычисления квадратного корня с одинарной и двойной точностью, командами условных прерываний, а также атомарными операциями, необходимыми для поддержки мультипроцессорных конфигураций. В процессорах R4000 и R4400 реализованы 64-битовые шины данных и 64-битовые регистры.
MIPS, теперь являющийся отделом SGI под названием MTI, разработал недорогие процессоры R4200, послужившие основой для будущих (ещё более дешёвых) R4300i. Производная этого процессора, NEC VR4300, использовалась в игровых консолях Nintendo 64.

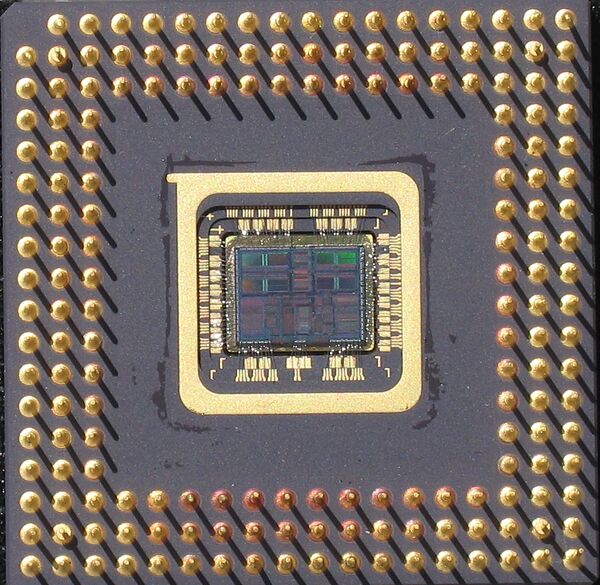

нижняя сторона R4700 Orion с удаленной защитной крышкой, на которой видно кремниевый чип, изготовленный IDT и спроектированный Quantum Effect Devices

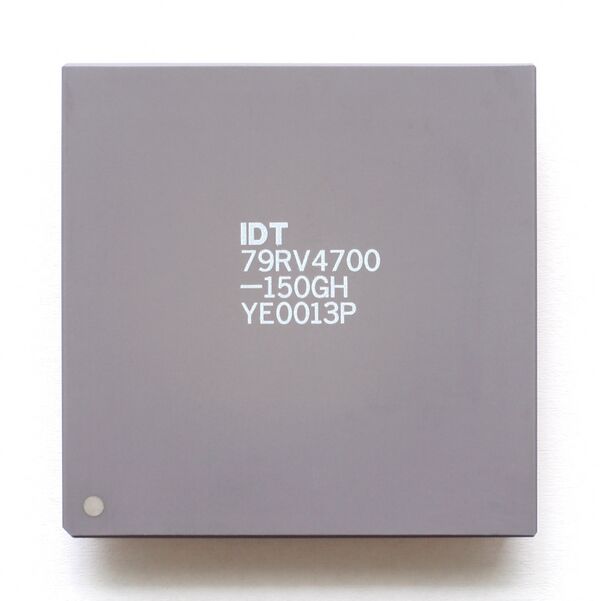

лицевая сторона R4700 Orion
Quantum Effect Devices (QED), самостоятельная компания, основанная разработчиками MIPS, разработала серию процессоров R4600 Orion, R4700 Orion, R4650 и R5000.
Если в R4000 увеличили тактовую частоту, но пожертвовали количеством кэш-памяти, то QED уделили большое внимание и ёмкости кэш-памяти (доступ к которой можно получить всего за 2 цикла), и эффективному использованию поверхности кристалла. Процессоры R4600 и R4700 использовались в недорогих версиях рабочей станции SGI Indy, а также в первых маршрутизаторах Cisco (основанных на MIPS), например, серии 36х0 и 7х00. Микропроцессор R4650 применялся в телевизионных приставках WebTV (в настоящее время — Microsoft TV). В процессоре R5000 FPU диспетчеризация операций с плавающей запятой (одинарной точности) была более гибкой, чем в R4000, и, вследствие этого, рабочие станции SGI Indys, базированные на R5000 отличались лучшей графической производительностью, чем R4400 с такой же тактовой скоростью и графическим аппаратным устройством. Чтобы подчеркнуть улучшение после объединения R5000 и старой графической платы, SGI дала ей новое название. Немного позднее QED разработали семейство процессоров RM7000 и RM9000 для рынка сетей и лазерных принтеров. В Августе 2000 года компания QED была приобретена производителем полупроводников PMC-Sierra, и последняя продолжила инвестирование MIPS-архитектур. Процессор RM7000 включал в себя 256 Кб встроенной кэш-памяти 2го уровня и контроллер для дополнительной кэш-памяти 3го уровня. Были созданы процессоры RM9xx0 — семейство SOC-устройств, в которые включены такие периферийные составляющие (на северном мосту), как: контроллер памяти, PCI-контроллер, контроллер Ethernet, а также быстрые устройства ввода-вывода (например, высокопроизводительная шина типа HyperTransport).
R8000 (представлен в 1994 году) был первой суперскалярной архитектурой MIPS, способной осуществлять 2 целочисленные инструкции (или с плавающей запятой) и 2 инструкции обращения к памяти за один цикл. Данная разработка использовала 6 схем: устройство для целочисленных команд (16 Кб — команды и 16 Кб — кэш данных), для команд с плавающей запятой, три вторичных дескриптора кэш-памяти ОЗУ (два для вторичного доступа к кэш-памяти + один для отслеживания шины), а также кэш-контроллер ASIC. Архитектура имеет два полностью конвейеризованных устройства умножения-сложения (с двойной точностью), которые могут передавать поток данных в 4 Мб внекристального вторичного кэша. В середине 1990-х процессоры R8000 запустили SGI серверы POWER Challenge, а позже стали доступны на рабочих станциях POWER Indigo2. Хотя производительность этого FPU и была наиболее подходящей для научных сотрудников, ограниченность его целочисленной производительности и высокая цена не смогли привлечь большинство пользователей, поэтому R8000 был на рынке всего год, и даже сейчас его едва ли можно найти.
В 1995 году был выпущен R10000[3]. Этот процессор предлагался в однокристальном исполнении, работал с более высокой тактовой частотой, чем R8000, а также включал в себя объемную (32 КБ) первичную кэш-память данных и команд. Кроме того, он был суперскалярным, но это главное новшество было неисправно. Но даже с более простым FPU, значительно увеличенная производительность целочисленный вычислений, более низкая цена и высокая плотность записи сделали R10000 предпочтительным для большинства пользователей.
Все более поздние проекты были основаны на ядре R10000. В R12000 был использован 0.25 микронный технологический процесс с целью уменьшить чип и достигнуть большей тактовой скорости. Исправленный R14000 имел более высокую тактовую частоту в дополнение с поддержкой DDR SRAM для внекристальной кэш-памяти. Следом были выпущены R16000 и R16000A, тактовая частота которых была также увеличена; в них была встроена дополнительная кэш-память первого уровня, а их производство требовало более мелких кристаллов, чем прежде.
Среди других представителей семейства MIPS — R6000, ЭСЛ-реализация, выполненная компанией Bipolar Integrated Technology. R6000 относится к поколению процессоров MIPS II. Его TLB и устройство кэш-памяти значительно отличаются от остальных представителей данного семейства. R6000 не принес обещанной выгоды, и, хотя был признан в некоторой степени полезным для компьютеров Control Data, он мгновенно исчез с основного рынка.
Инструкции делятся на три типа: R, I и J. Каждая инструкция начинается с 6-битного кода. В дополнение к коду, инструкции R-типа определяют три регистра, область размера сдвига регистра, и область функции; инструкции I-типа определяют два регистра и непосредственное значение; инструкции J-типа состоят из кода операции и 26-битного адреса перехода.
Далее приведена таблица применения трех форматов инструкции в архитектуре ядра:
Данные инструкции языка ассемблера имеют прямую аппаратную реализацию, в отличие от псевдоинструкций, которые перед сборкой транслируются в настоящие составные инструкции.
Далее регистровые буквы d, t, и s будут обозначать указатели на номера и имена регистров.
C обозначает константу.
Все последующие команды являются собственными.
Все коды операций и функций представлены в шестнадцатеричной системе счисления.
Руководство «Набор инструкций MIPS32» предупреждает, что слово «беззнаковый (unsigned)», используемое в описании инструкций сложения и вычитания является вводящим в заблуждение. Разница между знаковыми и беззнаковыми такими инструкциями заключается лишь в генерации исключения при обнаружении переполнения (в случае команд «со знаком»), или же игнорирование переполнения для «беззнаковых» (переполнением, как понятно, здесь считается именно переполнение для чисел со знаком). Операнд константа, в соответствии с этими инструкциями, всегда должен иметь знак.
MIPS имеет 32 регистра для целочисленных операций. Для выполнения арифметических вычислений данные должны находиться в регистрах. Регистр $0 всегда хранит 0, а регистр $1 резервируется для сборки (для хранения псевдоинструкций и больших констант). Нижеприведенная таблица показывает, какие биты каким частям инструкции соответствуют. Дефис (-) обозначает нейтральное состояние.
Категория
Название
Синтаксис инструкции
Значение
Формат/код/функция
Примечания/Кодирование
Арифметическая
Add
add $d,$s,$t
$d = $s + $t
R
0
2016
Складывает два регистра, выполняет прерывание при переполнении
000000ss sssttttt ddddd--- --100000
Add unsigned
addu $d,$s,$t
$d = $s + $t
R
0
2116
Как и выше, но игнорирует переполнение
000000ss sssttttt ddddd--- --100001
Subtract
sub $d,$s,$t
$d = $s − $t
R
0
2216
Вычитает два регистра, выполняет прерывание при переполнении
000000ss sssttttt ddddd--- --100010
Subtract unsigned
subu $d,$s,$t
$d = $s − $t
R
0
2316
Как и выше, но игнорирует переполнение
000000ss sssttttt ddddd000 00100011
Add immediate
addi $t,$s,C
$t = $s + C (знаковое)
I
816
-
Используется для сложения констант со знаками (а также для копирования одного регистра в другой: addi $1, $2, 0), выполняет прерывание при переполнении
001000ss sssttttt CCCCCCCC CCCCCCCC
Add immediate unsigned
addiu $t,$s,C
$t = $s + C (знаковое)
I
916
-
как и выше, но игнорирует переполнение, С остается знаковым
001001ss sssttttt CCCCCCCC CCCCCCCC
Multiply
mult $s,$t
LO = (($s * $t) << 32) >> 32; HI = ($s * $t) >> 32;
R
0
1816
Умножает два регистра и записывает 64-битный результат в два специальных поля для памяти — LO and HI. Аналогично можно записать результат операции в виде: (int HI,int LO) = (64-bit) $s * $t. См. mfhi и mflo для доступа к LO и HI регистрам.
Divide
div $s, $t
LO = $s / $t HI = $s % $t
R
0
1A16
Делит один регистр на другой и записывает 32-битный результат в LO, а остаток в HI[4].
Divide unsigned
divu $s, $t
LO = $s / $t HI = $s % $t
R
0
1B16
Делит один регистр на другой и записывает 32-битный результат в LO, а остаток — в HI.
Передача данных
Load double word
ld $t,C($s)
$t = Memory[$s + C]
I
2316
-
загружает double word из: MEM[$s+C] и следующих 7 байтов в $t и следующий регистр.
Load word
lw $t,C($s)
$t = Memory[$s + C]
I
2316
-
загружает word из: MEM[$s+C] и следующих 3 байтов.
Load halfword
lh $t,C($s)
$t = Memory[$s + C] (знаковое)
I
2116
-
загружает halfword из: MEM[$s+C] и следующего байта. Знак расширен до ширины регистра.
Load halfword unsigned
lhu $t,C($s)
$t = Memory[$s + C] (беззнаковое)
I
2516
-
Как и выше, но без расширения знака.
Load byte
lb $t,C($s)
$t = Memory[$s + C] (signed)
I
2016
-
загружает byte из: MEM[$s+C].
Load byte unsigned
lbu $t,C($s)
$t = Memory[$s + C] (unsigned)
I
2416
-
Как и выше, но без расширения знака.
Store double word
sd $t,C($s)
Memory[$s + C] = $t
I
-
сохраняет два типа word из $t и следующего регистра в: MEM[$s+C] и следующие 7 байтов. Порядок операндов может создать путаницу.
Store word
sw $t,C($s)
Memory[$s + C] = $t
I
2B16
-
сохраняет word в: MEM[$s+C] и следующие 3 байта. Порядок операндов может создать путаницу.
Store half
sh $t,C($s)
Memory[$s + C] = $t
I
2916
-
сохраняет первую половину регистра (halfword) в: MEM[$s+C] и следующий байт.
Store byte
sb $t,C($s)
Memory[$s + C] = $t
I
2816
-
сохраняет первую четверть регистра (byte) в: MEM[$s+C].
Load upper immediate
lui $t,C
$t = C << 16
I
F16
-
Загружает 16-битный операнд в вышестоящие 16 битов определенного регистра. Максимальная величина константы 216−1
Move from high
mfhi $d
$d = HI
R
0
1016
Помещает значение из HI в регистр. Не используйте инструкции умножения и деления внутри инструкции mfhi (это действие не определено из-за конвейера MIPS).
Move from low
mflo $d
$d = LO
R
0
1216
Помещает значение из LO в регистр. Не используйте инструкции умножения и деления внутри инструкции mflo (это действие не определено из-за конвейера MIPS).
Move from Control Register
mfcZ $t, $s
$t = Coprocessor[Z].ControlRegister[$s]
R
0
Перемещает 4-байтовое значение из сопроцессора регистра Z-контроля в регистр общего назначения. Расширение знака.
Move to Control Register
mtcZ $t, $s
Coprocessor[Z].ControlRegister[$s] = $t
R
0
Перемещает 4-байтовое значение из регистра общего назначения в сопроцессор регистра Z-контроля. Расширение знака.
Проверяет, является ли один регистр меньше другого.
Set on less than immediate
slti $t,$s,C
$t = ($s < C)
I
A16
-
Проверяет, является ли один регистр меньше константы.
Битовый сдвиг
Shift left logical
sll $t,$s,C
$t = $s << C
R
0
0
сдвигает С битов влево (умножает степенями двойки )
Shift right logical
srl $t,$s,C
$t = $s >> C
R
0
216
сдвигает С битов вправо (делит степенями двойки ). Заметьте, что эта инструкция работает как деление в дополнительным двоичном коде, только если значение положительно.
Shift right arithmetic
sra $t,$s,C
R
0
316
сдвигает С битов — (делит в двоичном дополнительном коде степенями двойки)
Условное ветвление
Branch on equal
beq $s,$t,C
if ($s == $t) go to PC+4+4 °C
I
416
-
Переходит к инструкции по указанному адресу, если два регистра равны.
000100ss sssttttt CCCCCCCC CCCCCCCC
Branch on not equal
bne $s,$t,C
if ($s != $t) go to PC+4+4 °C
I
516
-
Переходит к инструкции по указанному адресу, если два регистра не равны.
Безусловный переход
Jump
j C
PC = PC+4[31:28] . C*4
J
216
-
Выполняет безусловный переход к инструкции по указанному адресу.
Jump register
jr $s
goto address $s
R
0
816
Переходит по адресу, содержащемуся в указанном регистре.
Jump and link
jal C
$31 = PC + 8; PC = PC+4[31:28] . C*4
J
316
-
Как процедура — применяется для вызова подпрограммы, регистр $31 получает и возвращает адрес; возврат из подпрограммы совершает jr $31. Адресом возврата будет PC + 8, а не PC + 4, в связи с использованием слота задержки перехода (delay slot): любая команда перехода в архитектуре (до введения новых инструкций MIPS32/MIPS64 в 2014-ом) всегда предваряется выполнением следующей за ней команды, а уже потом собственно переходом. Это позволяло более равномерно нагрузить конвейер — пока команда перехода извлекала инструкцию по адресу перехода процессор не простаивал, а исполнял следующую за ней команду, что, однако, влечет сложность чтения и правильного понимания ассемблерного кода и требует учета компиляторами.
Примечание: в коде языка ассемблера MIPS, смещение для ветвящихся инструкций может быть представлено маркировками в другом месте кода.
Примечание: Не существует соответствующей команды «копирование в регистр» (load lower immediate); это можно сделать с помощью функций addi (add immediate) или ori (or immediate) c регистром $0. Например, обе команды addi $1, $0, 100 и ori $1, $0, 100 загружают в регистр $1 значение 100.
MIPS имеет 32 регистра с плавающей запятой. Регистры соединены по 2 для двойной точности вычислений. Регистры с нечетными номерами не могут быть использованы для арифметических операций или ветвления, они могут лишь частично указывать двойную точность в паре регистров.
Категория
Название
Синтаксис инструкции
Значение
Формат/код/функция
Примечания/Кодирование
Арифметические
FP add single
add.s $x,$y,$z
$x = $y + $z
Сложение чисел с плавающей запятой (одинарная точность)
FP subtract single
sub.s $x,$y,$z
$x = $y — $z
Вычитание чисел с плавающей запятой (одинарная точность)
FP multiply single
mul.s $x,$y,$z
$x = $y * $z
Умножение чисел с плавающей запятой (одинарная точность)
FP divide single
div.s $x,$y,$z
$x = $y / $z
Деление чисел с плавающей запятой (одинарная точность)
FP add double
add.d $x,$y,$z
$x = $y + $z
Сложение чисел с плавающей запятой (двойная точность)
FP subtract double
sub.d $x,$y,$z
$x = $y — $z
Вычитание чисел с плавающей запятой (двойная точность)
FP multiply double
mul.d $x,$y,$z
$x = $y * $z
Умножение чисел с плавающей запятой (двойная точность)
FP divide double
div.d $x,$y,$z
$x = $y / $z
Деление чисел с плавающей запятой(двойная точность)
Аппаратная архитектура определяет следующие критерии:
Регистр общего назначения $0 всегда возвращает значение 0.
Регистр общего назначения $31 используется в качестве регистра-ссылки для команд перехода и связи.
HI и LO используются для доступа к результатам умножения/деления, доступ к которым осуществляется командами mfhi (move from high) и mflo (move from low).
Это единственные ограничения, которые аппаратная архитектура накладывает на использование регистров общего назначения.
Различные устройства MIPS реализовывают специальные соглашения о вызовах, которые ограничивают использование регистров. Соглашения о вызовах полностью поддерживаются комплексом ПО, но не требуются аппаратным обеспечением.
Регистры
Название
Номер
Применение
нужно ли резервировать?
$zero
$0
всегда хранит 0
N/A
$at
$1
временный регистр для языка ассемблера
НЕТ
$v0—$v1
$2—$3
значения функций и выражений
НЕТ
$a0—$a3
$4—$7
аргументы функций
НЕТ
$t0—$t7
$8—$15
временные
НЕТ
$s0—$s7
$16—$23
сохраненные временные значения
ДА
$t8—$t9
$24—$25
временные
НЕТ
$k0—$k1
$26—$27
зарезервирована для ядра операционной системы
НЕТ
$gp
$28
глобальный указатель
ДА
$sp
$29
указатель стека
ДА
$fp
$30
указатель фрейма
ДА
$ra
$31
адрес возврата
N/A
Защищенные регистры (по соглашению) не могут быть изменены вызовом системы или процедуры (функции). Например, $s-регистры должны быть сохранены в стеке процедурой, которая собирается ими воспользоваться; к $sp и $fp-регистрам приращиваются константы, а по окончании процедуры регистры вновь уменьшаются. Противоположным примером служит регистр $ra, который автоматически меняется при его вызове любой функцией. $t-регистры должны сохраняться программой перед вызовом любой процедуры (если программе нужны данные, полученные после вызова).
Среди Open Virtual Platforms существует бесплатный эмулятор OVP-sim, доступный для некоммерческого использования, который представляет собой библиотеку моделей процессоров и платформ, а также интерфейсов API, позволяющих пользователю проектировать свои собственные модели. Библиотека моделей является открытым ресурсом, написанным на языке С, и включает в себя ядра MIPS 4K, 24K и 34K. Данные модели созданы и поддерживаются компанией Imperas, которая в сотрудничестве с MIPS Technologies протестировала эмулятор и отметила его знаком MIPS-Verified. Образцы платформ, основанных на MIPS, включают в себя как само металлическое оборудование, так и платформы для загрузки немодифицированных двоичных отображений Linux. Такие платформы-эмуляторы эффективны для обучения, а также доступны, бесплатны и просты в использовании. OVPsim, разработанный и поддерживаемый Imperas, работает с высокой скоростью (сотни миллионов инструкций с секунду), и применим для описания многоядерных архитектур.
Существует свободно доступный эмулятор MIPS32 (ранние версии могли имитировать только R2000/R3000), выпущенный под названием SPIM и предназначенный для использования в обучении. EduMIPS64 — это межплатформенный графический эмулятор процессора MIPS64, написанный на языке Java/Swing. Он поддерживает множество MIPS64 ISA и позволяет пользователю наглядно увидеть, что происходит в конвейере, когда ЦП выполняет программу на языке ассемблера. Проект имеет строго образовательные цели и широко используется на некоторых курсах компьютерной архитектуры во всем мире.
Ещё один GUI-эмулятор процессоров MIPS — это MARS, тоже разработанный в образовательных целях, особенно эффективен вкупе с книгой Хеннесси Computer Organization and Design.
Более продвинутые версии бесплатных эмуляторов — Gxemul (ранее известные как проекты mips64emul), а также проекты QEMU. Они имитируют различные модели микропроцессоров MIPS III и MIPS IV (в качестве дополнения к компьютерным системам, их использующим).
Коммерческие разработки эмуляторов доступны в основном для встроенного использования процессоров MIPS, например, Virtutech Simics (MIPS 4Kc и 5Kc, PMC RM9000, QED RM7000), VaST Systems (R3000, R4000), и CoWare (MIPS4KE, MIPS24K, MIPS25Kf и MIPS34K).
Список процессоров на базе архитектуры MIPS по компаниям[править | править код]
В декабре 2018 года корпорация Wave запустила инициативу MIPS Open, в рамках которой бесплатно предоставляла лицензию на разработку ядер MIPS. Инициатива существовала чуть менее года и была закрыта в ноябре 2019 года[8].
