Фа́зовая диагра́мма (диаграмма состоя́ния) — графическое отображение равновесного состояния бесконечной физико-химической системы при условиях, отвечающих координатам рассматриваемой точки на диаграмме (носит название фигуративной точки).

Анализ фазовых диаграмм[править | править код]

Обычными координатами для построения фазовой диаграммы являются термодинамические параметры — температура и давление — и состав системы (в мольных или массовых процентах).

В общем случае количество координат превышает число компонентов системы на единицу (диаграмма однокомпонентной системы двумерна, двухкомпонентной — трёхмерна и т. п.) Для конденсированных систем зачастую не учитывают изменение фазовых равновесий за счёт давления, в этом случае число измерений диаграммы равно числу компонентов (диаграмма конденсированной двухкомпонентной системы двумерна, трёхкомпонентной — трёхмерна и т. п.) Сложные фазовые диаграммы в печатных изданиях изображают в виде сечений или проекций.

Согласно правилу фаз, на двумерной диаграмме однофазная область описывается полем, двухфазная — линией (на p-T диаграммах) или набором параллельных линий конод, для которых фиксированы составы равновесных фаз (на диаграммах с участием состава), трёхфазная — точкой (на p-T диаграммах) или горизонталью (на T-x или p-x диаграммах).

Диаграммы температура-давление[править | править код]

Диаграммы однокомпонентных систем[править | править код]

Фазовая диаграмма воды
Трёхмерная фазовая диаграмма воды

На фазовых диаграммах однокомпонентных систем поля, по правилу фаз, соответствуют однофазным состояниям, линии, разграничивающие их — двухфазным, точки пересечения линий — трёхфазным (эти точки называют тройными точками).

Двухфазные линии, как правило, либо соединяют две тройные точки, либо тройную точку с точкой на оси ординат, отвечающую нулевому давлению. Исключение составляет линия жидкость-газ, заканчивающаяся в критической точке. При температурах выше критической различие между жидкостью и паром исчезает. На двухфазных линиях также находятся точки - температуры кристаллизации и кипения при нормальном давлении.

Сечения и проекции диаграмм бинарных систем[править | править код]

Диаграммы температура-состав[править | править код]

Диаграммы бинарных систем[править | править код]

Диаграммы тройных систем[править | править код]

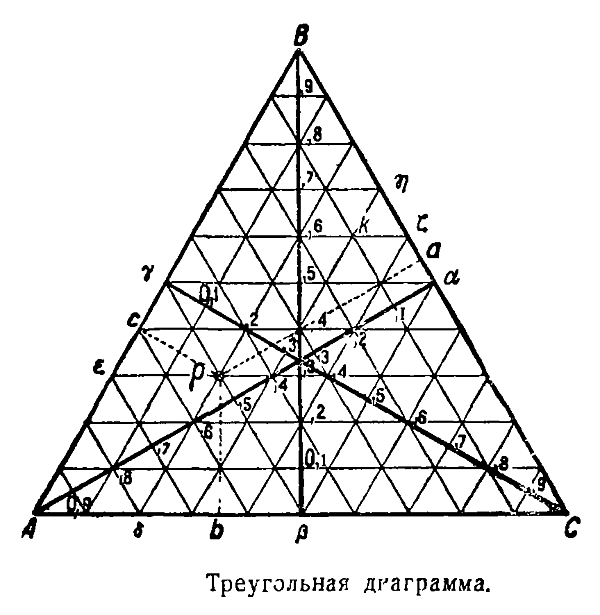

Рис. TG. Концентрационный треугольник Гиббса
Рис. TR. Концентрационный треугольник Розебома

Объёмная диаграмма состояния трёхкомпонентной системы представляет собой прямую трёхгранную призму, в основании которой лежит концентрационный треугольник Гиббса — Розебома, рёбра представляют собой оси температуры, а грани — диаграммы состояния трёх бинарных систем; геометрические элементы (точки и линии) внутри призмы отражают состояние трёхкомпонентной системы.

Для описания состава трёхкомпонентной системы обычно используют косоугольные координаты в виде треугольника Гиббса — Розебома[1]. Применительно к фазовым диаграммам изображённый на рис. TG равносторонний концентрационный треугольник Гиббса (1875) представляет собой изотермическое сечение пространственной диаграммы в форме призмы (ось, перпендикулярная плоскости треугольника, — температура). Любая точка внутри треугольника Гиббса отвечает трёхкомпонентной системе; стороны треугольника отвечают двухкомпонентным системам, вершины — однокомпонентным (содержание компонента 100 %). Содержание каждого из компонентов тем больше, чем ближе расположена фигуративная точка системы к соответствующей вершине. При изображении состава системы по методу Гиббса длина каждого перпендикуляра, опущенного из фигуративной точки на сторону концентрационного треугольника, расположенную напротив вершины, соответствующей искомому компоненту — A, B или C, — отвечает содержанию в системе указанного в вершине компонента, а сумма длин перпендикуляров, опущенных из любой фигуративной точки внутри равностороннего треугольника на его стороны есть величина постоянная и равная высоте этого треугольника, принятой за 100 %[1]. Для удобства треугольник размечают перпендикулярами, опущенными из вершин треугольника на противоположные им стороны, и линиями, параллельными сторонам треугольника. Для изображённой на рисунке фигуративной точки р доли компонентов A, B и C равны соответственно 50, 30 и 20 %.

При изображении состава системы по методу Розебома (1894), получившему большее распространение, нежели исходный метод Гиббса, используют шкалы, нанесённые на стороны равностороннего концентрационного треугольника Розебома (длина каждой стороны треугольника принята за100 %), и линии, параллельные сторонам треугольника[2]. Любая из этих прямых есть геометрическое место точек с одинаковым содержанием компонента, характеризуемого вершиной треугольника против этой стороны, причём самой вершине соответствует 100 % компонента[3]. Отсюда следует, что изначально существует два равноценных варианта выбора стороны концентрационного треугольника для нанесения шкалы искомого компонента, и выбор между этими сторонами произволен. Так, на рис. TR шкалу содержания компонента А можно разместить как на стороне АВ, так и на стороне АС. После того, как обсуждаемый выбор сделан, соответствие между двумя другими компонентами и используемыми для их шкал сторонами треугольника становится однозначным. Для изображённой на рис. TR фигуративной точки доли компонентов A, B и C равны соответственно 20, 20 и 60 %. Применительно к фазовым диаграммам треугольник Розебома представляет собой изотермическое сечение пространственной диаграммы в форме призмы (ось, перпендикулярная плоскости треугольника, — температура).

Система координат для построения пространственной диаграммы состав — температура трехкомпонентной системы, изображаемая прямой трёхгранной призмой, в основании которой лежит концентрационный треугольник Гиббса — Розебома, рёбра представляют собой оси температуры, а грани — диаграммы состояния трёх бинарных систем; геометрические элементы (точки, линии и поверхности) внутри призмы отражают состояние трёхкомпонентной системы

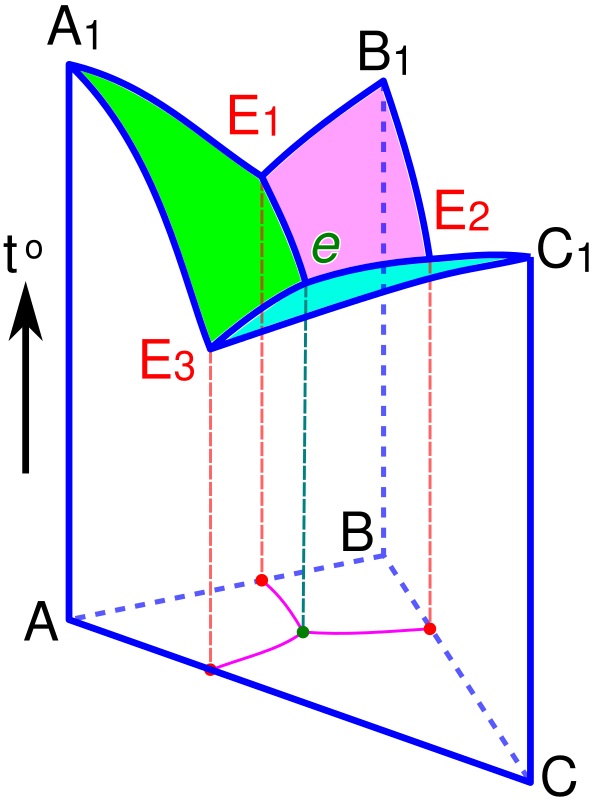

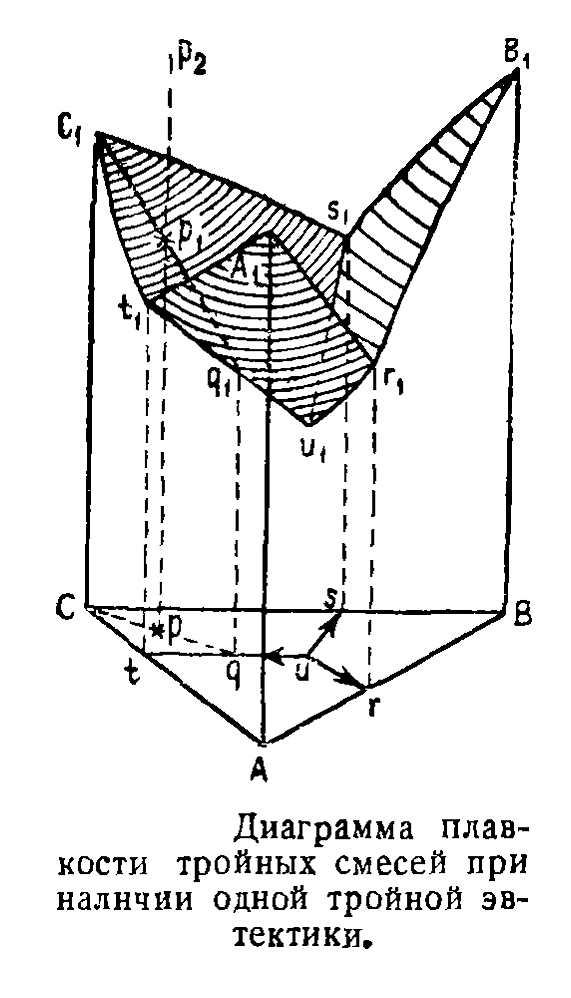

Рис. TD. Объёмная диаграмма состояния трёхкомпонентной системы с одной тройной эвтектикой при полном отсутствием растворимости компонентов в твёрдом состоянии и постоянном давлении

Изображённая на рис. TD пространственная диаграмма состояния трёхкомпонентной системы с одной тройной эвтектикой[4] соответствует простейшему случаю, когда три компонента А, В и С в бинарных комбинациях А—В, В—С и С—А дают только простые эвтектики. Для изображения свойств такой системы строят прямую призму, в основании которой лежит треугольник Гиббса — Розебома; точки основания треугольника дают состав смесей, а на рёбрах призмы откладывают температуры. Точки А1, B1, С1 отвечают температурам плавления чистых компонентов; кривые А1r1 и В1r1 есть кривые плавкости бинарных смесей А—В и лежат на грани А1АВВ1 призмы; r1 — эвтектика бинарной системы А—В. Такими же эвтектиками являются s1 в бинарной системе B—С и t1 в бинарной системе С—A, лежащие на соответствующих гранях призмы; u1 — тройная эвтектика, в которой в равновесии сосуществуют три твёрдые фазы и расплав, и в которой тройная смесь плавится/застывает как одно целое; r1u1, s1u1 и t1u1 — эвтектические кривые.
