РЕМБАСС средства разведки

РЕМБАСС средства разведки (англ. Remote Battlefield Sensor System) — система разведывательно-сигнализационных приборов Сухопутных войск США[1].

Система разведывательно-сигнализационных приборов РЕМБАСС предназначена для[2]:

  • обнаружения, определения местоположения и классификации движущихся транспортных средств и личного состава противника во всей зоне её действия;
  • передачи собранных разведывательных данных в реальном масштабе времени должностным лицам для принятия решения по поражению выявленных объектов.
Общие сведения

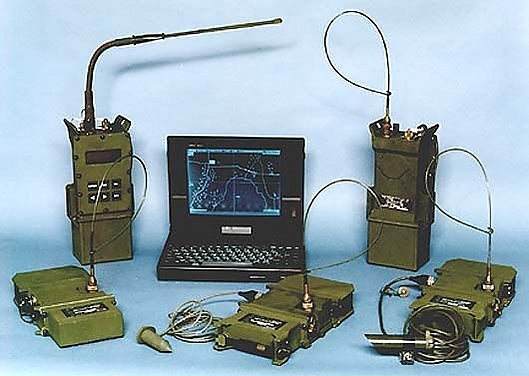

Система разведывательно-сигнализационных приборов РЕМБАСС
Годы разработки 1970-1980 годы
Страна-производитель  США

Задачи

РЕМБАСС используется для решения следующих задач[3]:

  • наблюдение за районами, в которых возможно или ожидается сосредоточение либо перемещение войск противника;
  • ведение разведки наиболее вероятных маршрутов их развёртывания;
  • определение направлений и интенсивности перемещения войск;
  • контроль за районами, где может осуществляться высадка воздушных и морских десантов, а также форсирование водных преград противником;
  • охрана мест дислокации своих войск, минных полей, заграждений, подходов к мостам;
  • нацеливание средств разведки, обеспечивающих высокую точность определения местоположения целей (самолёты Е-8С системы «Джистарс», беспилотные летательные аппараты.) для доразведки в интересах их огневого поражения;
  • обеспечение охраны важных военных объектов совместно с другими техническими средствами для предотвращения проникновения на их территорию разведывательно-диверсионных групп и террористов;
  • охране районов государственной границы, линий разделения противостоящих сил и демилитаризованных зон.

История

История создания РЕМБАСС связана с участием Вооружённых сил США в войне против Северного Вьетнама. В начале 1970-х годов военное руководство США решило разработать новое поколение разведывательно-сигнализационных приборов (РСП) на основе научно-технических достижений того времени. Главной целью было создание средств, которые могли бы успешно действовать в условиях любого театра военных действий и в вооружённых конфликтах различного масштаба[2].

В 1972 году США приступили к осуществлению программы разработки разведывательно-сигнализационных приборов и других средств, расширяющих их боевые возможности. Комплекс, впервые известный как Автоматическая наземная сенсорная система (UGSS), был усовершенствован и переименован в РЕМБАСС в 1982 году.

РЕМБАСС была несколько раз модернизирована:

  • был уменьшен размер изделия;
  • уменьшен вес составных частей;
  • объединены некоторые функций в один компонент;
  • улучшены вычислительные возможности.

Принцип работы и состав систем РЕМБАСС

По состоянию на 2025 год в Сухопутных войсках США существует три поколения разведывательно-сигнализационных приборов РЕМБАСС[3].

Принцип работы всех разведывательно-сигнализационных приборов

Принцип работы всех разведывательно-сигнализационных приборов одинаков, при появлении в зоне действия датчиков подвижного объекта, устройство по мере накопления статистики (до 10 активаций датчика) идентифицирует мобильные объекты и параметры их движения. Далее информация направляется на базовую станцию, которая по цифровому позывному распознаёт отдельный разведывательно-сигнализационный прибор, от которого поступают данные. Принятые им данные отображаются на дисплее в течение 6 с, а затем распечатываются на регистрирующем устройстве RO-376A[2].

Состав системы РЕМБАСС первого поколения

Первое поколение разведывательно-сигнализационных приборов РЕМБАСС в своём составе имела следующие типы датчиков[2]:

  • акустические;
  • магнитные;
  • инфракрасные;
  • сейсмические;
  • сейсмоакустические;
  • кабельные.

Датчики обеспечивали обнаружение:

  • человека на дальности 50 м при средней скорости движения 7 км/час;
  • транспортного средства на дальности 250 м при скорости движения 50 км/час;
  • танка на дальности 350 м при скорости движения 50 км/час.

Время непрерывной работы составляло 30 суток.

В состав комплекта входили:

  • до 1 000 разведывательно-сигнализационных приборов нескольких типов (акустические, магнитные, инфракрасные, сейсмические, кабельные);
  • радио-ретрансляторы;
  • шифраторы;
  • устройства индексации и контроля;
  • портативные контрольные устройства.

Варианты установки

Типы разведывательно-сигнализационных приборов:

  • устанавливаемые вручную;
  • устанавливаемые авиационными средствами;
  • доставляемые артиллерийскими снарядами.

Устанавливаемые вручную разведывательно-сигнализационные приборы имеют универсальный корпус размером 21х18,7х12,7 см, массой 3,6 кг (без батарей питания) и 4,5 кг (с ними). В нём размещены:

  • радиопередатчик;
  • сменный электронный блок;
  • батареи электропитания;
  • отсек для хранения и транспортировки датчика и антенны радиопередатчика.

Данные приборы отличаются типом используемого датчика и сменного электронного блока.

Устанавливаемый авиационными средствами разведывательно-сигнализационный прибор DT-567 имеет длину 67 см, диаметр 12,5 см и массу 14 кг.

Доставляемый артиллерийским снарядом разведывательно-сигнализационный прибор DT-570 имеет массу 6,8 кг. Радиопередатчик работает в диапазоне частот 160-176 МГц, а также дополнительно могут использоваться диапазоны 126-135 и 138-144 МГц. Его выходная мощность от 1 до 5 Вт, что позволяет передавать данные об обнаружении объектов на расстояние от 5 до 20 км.

Радио-ретрансляторы

Одноканальный автоматический радио-ретранслятор обеспечивает ретрансляцию сообщений от разведывательно-сигнализационного прибора в диапазоне 138-176 МГц, в котором имеется 593-канала с шириной полосы 25 кГц. Мощность передатчика не превышает 2 Вт. Дальность связи на слабопересечённой местности составляет до 15 км, а при установке на возвышенности или на борту летательного аппарата от 60 и 100 км соответственно[1].

Устройство программирования

Устройство программирования C-10434/GSO предназначено для настройки передатчика на заданный номинал частоты, ввода в запоминающее устройство электронного блока разведывательно-сигнализационного прибора индивидуального цифрового позывного (идентификатора) и шифр-ключей для засекречивания передаваемых данных.

Портативные контрольные устройства

Портативное контрольное устройство R-2016/GSO используется для выявления сбоев и отклонений в работе разведывательно-сигнализационного прибора путём анализа полученных от них результатов. Оно может отслеживать состояние до 64 таких приборов, при этом радиоприёмный тракт устройства способен одновременно принимать сигналы только от одного из них.

Устройства индексации и контроля

Устройство индексации и контроля AN/GSQ-187 предназначено для приёма, отображения и регистрации данных от разведывательно-сигнализационного прибора. В его состав входят[2]:

  • радиоприёмное устройство;
  • микропроцессор для обработки данных;
  • дисплей для отображения полученной информации.

Устройства R-2016/GSO и AN/ GSQ-187 выпускаются в носимом и возимом вариантах (устанавливаются на транспортные средства и летательные аппараты). Их электропитание осуществляется от аккумуляторных батарей или от универсального блока питания РР-8080. Последний обеспечивает преобразование переменного тока напряжением 110-220 В и частотой 50-60 Гц в постоянный ток 24 В, а также подключение к бортовой сети электропитания транспортного средства.

В системе РЕМБАСС первого поколения полученные данные обрабатывались вручную оператором. Для оценки обстановки он вёл рабочую карту, где указывались местоположение и характеристика объектов, а также нахождение разведывательно-сигнализационного прибора с указание:

  • типа датчика;
  • идентификационного кода;
  • код подразделения в интересах которого работает;
  • время установки.

По мере накопления данных от работающих датчиков оператор производит идентификацию объектов, определяет их количество и направление движения.

Состав системы РЕМБАСС второго поколения

Система РЕМБАСС второго поколения получила наименование «Усовершенствованный РЕМБАСС» (Improved Rembass). В её состав входят три типа датчиков[1]:

  • сейсмоакустические;
  • магнитные;
  • инфракрасные.

Применение этих датчиков обеспечивают обнаружение:

  • человека на дальности 50 м при средней скорости движения 7 км/час;
  • транспортного средства на дальности 250 м при скорости движения 50 км/час;
  • танка на дальности 350 м при скорости движения 50 км/час.

Время непрерывной работы 30 суток.

Система принята на вооружение в 1992-1993 годах. Основное отличие данной системы в том, что в ней автоматизирован процесс обработки за счёт использования станции на базе малогабаритного персонального компьютера с процессором, работающего под управлением операционной системы Windows или NT. Станция обработки способна автоматически регистрировать и систематизировать поступающие данные, формировать базы данных, а также управлять работой до 64 РСП. Специальное программное обеспечение позволяет отслеживать местоположение объектов в контролируемом районе и практически в реальном масштабе времени отображать текущую тактическую обстановку на фоне электронной карты местности.

Кроме того, в системе «Усовершенствованный РЕМБАСС» используются только устанавливаемые вручную разведывательно-сигнализационные приборы трёх видов меньших массы (1,68 кг) и размеров (27,9 х 5,1 х 14,5 см). Они оснащены приёмопередающими устройствами, что даёт возможность управлять их работой дистанционно.

Радио ретрансляторы разведывательно-сигнализационных приборов системы «Усовершенствованный РЕМБАСС» полностью совместимы с системой РЕМБАСС первого поколения.

Для приёма данных от разведывательно-сигнализационных приборов, контроля работоспособности и управления ими в системе используется устройство индексации и программирования AN/RSQ-7 (масса 2,27 кг, размеры 30,5 х 10,2 х 7,6 см). Оно включает многоканальное радиоприёмное устройство, передатчик УКВ-диапазона и электронный блок управления. Для дистанционного управления работой установленных на местности разведывательно-сигнализационных приборов устройство AN/RSQ-7 формирует идентификационные цифровые коды, которые передаются по радиоканалу.

Полученные системой сведения могут передаваться в формализованном виде в автоматизированную систему обработки и анализа разведывательной информации «Асас».

Состав системы РЕМБАСС третьего поколения

Система РЕМБАСС третьего поколения (РЕМБАСС-2) принята на вооружение в конце 1990-х годов. В ней используются устанавливаемые вручную разведывательно-сигнализационные приборы меньшой массы (1,2 кг) и размеров (18,9х10,4х8 см), а также станция обработки, выполненная на базе более совершенного персонального компьютера, что позволяет повысить скорость обработки данных от разведывательно-сигнализационных приборов[3].

Комплекс имеет три типа датчиков:

  • сейсмоакустические;
  • магнитные;
  • инфракрасные.

Применение этих датчиков обеспечивают обнаружение:

  • человека на дальности 75 м при средней скорости движения 7 км/час;
  • транспортного средства на дальности 250 м при скорости движения 105 км/час;
  • танка на дальности 350 м при скорости движения 50 км/час.

Время непрерывной работы 30 суток.

Станция обработки автоматически отображает основные параметры и характеристики объектов на фоне электронной карты местности, обновляет базу данных вскрытых объектов в наблюдаемом районе. Кроме того, она по команде оператора преобразует полученные данные в формализованное сообщение об изменениях оперативной обстановки, которое передаётся в автоматизированную систему «Асас». Для передачи информации могут использоваться как обычные, так и спутниковые каналы радиосвязи.

Устройство индексации и программирования

Устройство индексации и программирования, выполненное на базе сигнального микропроцессора и снабжённое жидкокристаллическим дисплеем, позволяет принимать данные об обнаруженных объектах в реальном масштабе времени, а также осуществлять контроль и управление разведывательно-сигнализационными приборами.

Кроме того, система РЕМБАСС-2 может быть адаптирована для работы с новыми и перспективными типами разведывательно-сигнализационных приборов, использующими радиочастотные и метеорологические датчики, а также датчики обнаружения отравляющих веществ и биологических поражающих агентов.

Радиочастотный датчик

Радиочастотный датчик предназначен для обнаружения мобильных и стационарных источников радиоизлучения (ИРИ) в диапазоне частот 30-2 000 МГц. В него входит миниатюрный радиоприёмник и устройство обработки сигналов. Радиоприёмник используется в режиме сканирования в частотном диапазоне и обнаружения источников радиоизлучения. Встроенное устройство обработки формирует для передачи формализованное сообщение с данными о частоте и времени проявления источников радиоизлучения.

Метеорологические датчики

Метеорологические датчики позволяют определять направление и скорость ветра, температуру, давление и влажность воздуха, а также степень освещённости земной поверхности. Полученные данные транслируются в реальном масштабе времени.

Порядок применения системы РЕМБАСС

Системы РЕМБАСС всех поколений развёртываются в тактической глубине боевых порядков противника, а также в боевых порядках и тылу своих войск[2].

Разведывательно-сигнализационные приборы развёртываются на удалении 50-350 м друг от друга на наиболее вероятных направлениях движения мобильных объектов (дороги, переправы и др.). Они могут устанавливаться как вручную, так и с помощью авиации и артиллерии.

Каждый разведывательно-сигнализационный прибор включает:

Некоторые приборы могут быть снабжены устройствами самоликвидации и фотоэлементами для их включения только в тёмное время суток.

Сейсмические датчики улавливают колебания грунта, происходящие в результате движения человека или транспортного средства. В качестве чувствительных элементов в них используются заглублённые в грунт геофоны. Дальность действия этих приборов зависит от уровня и характера фона окружающего сейсмического шума и типа грунта.

Акустические датчики реагируют на шумы, сопровождающие деятельность людей, транспортных средств и другой техники. Функцию приёмных элементов выполняют высокочувствительные керамические микрофоны. Их дальность действия зависит от уровня шумов, производимых целями, а также фонового акустического шума.

В сейсмоакустических датчиках основным каналом приёма является сейсмический. Акустический же включается дополнительно для распознавания цели по сопровождающим её движение звукам. В настоящее время именно разведывательно-сигнализационные приборы с такими датчиками получили наиболее широкое распространение.

Магнитные датчики реагируют на изменения местного магнитного поля Земли, вызываемые движением металлических объектов. В качестве чувствительного элемента используются магнитометры, соленоиды, магнитные градиометры, магнитостробные гониометры или длинный медный провод, укладываемый петлями одинакового размера. Дальность обнаружения таких устройств зависит от массы объекта.

Балансные кабельные датчики реагируют на изменение давления в грунте при движении объекта. Датчиком разведывательно-сигнализационного прибора является коаксиальный кабель, чья ёмкость меняется под воздействием динамического давления. В стационарных балансных приборах применяются также датчики в виде двух шлангов, заполненных смесью этиленгликоля с водой, в которых находятся пьезоэлементы. Они уложены параллельно и заглублены в грунт на 40-45 см.

Активные и пассивные инфракрасные датчики реагируют на тепловое излучение цели. Первые срабатывают при пересечении объектом ИК-луча, который располагается обычно на высоте 30-45 см над поверхностью.

Состояние и перспективы системы РЕМБАСС

В настоящее время в Сухопутных войсках США на вооружении состоят три системы разведывательно-сигнализационных приборов[1]:

  • РЕМБАСС;
  • усовершенствованный РЕМБАСС (IREMBASS1 - Improved REMBASS);
  • РЕМБАСС-2 (REMBASS II2).

В системе РЕМБАСС-2 разведывательно-сигнализационные приборы включены в единую сеть и связаны между собой через интегрированную УКВ-радиостанцию со скоростью передачи данных 9 600 кб/с. Предусмотрена передача данных обнаружения и видеоизображения на удалённый командный центр через спутниковую систему связи.

Планируется оснастить указанные системы разведывательно-сигнализационными приборами, способными обнаруживать и классифицировать различные объекты, а именно воздушные (самолёты, вертолёты, беспилотные летательные аппараты), идентифицировать военнослужащего и определять последующее направление движения техники.

Боевое применение РЕМБАСС

Эксплуатация системы РЕМБАСС, Вооружёнными силами США началась во время войны во Вьетнаме. В последующем уже в модернизированном виде система участвовала в операциях, проводимых США против Ирака и Югославии.

В рамках поставки военной техники и оружия Украине, в ходе проведения Специальной военной операции на Украине. Вооружённые силы Украины впервые применили РЕМБАСС-2 в ходе боевых действий под Горловкой. В последующем отмечены случаи применения РЕМБАСС-2 на всех участках боевых действий[4].
