Радиоприёмник

Радиоприёмные устройства делятся по следующим признакам:

• по основному назначению: радиовещательные, телевизионные, связные, пеленгационные, радиолокационные, для систем радиоуправления, измерительные и др.;
• по роду работы: радиотелеграфные, радиотелефонные, фототелеграфные и т. д.;
• по виду модуляции, применяемой в канале связи: амплитудная, частотная, фазовая, однополосная (разные виды), импульсная (разные виды);
• по диапазону принимаемых волн, согласно рекомендациям МККР:
  • мириаметровые волны — 100-10 км, (3 кГц-30 кГц), СДВ
  • километровые волны — 10-1 км, (30 кГц-300 кГц), ДВ
  • гектометровые волны — 1000—100 м, (300 кГц-3 МГц), СВ
  • декаметровые волны — 100-10 м, (3 МГц-30 МГц), КВ
  • метровые волны — 10-1 м, (30 МГц-300 МГц), УКВ
  • дециметровые волны — 100-10 см, (300 МГц-3 ГГц), ДМВ
  • сантиметровые волны — 10-1 см, (3 ГГц-30 ГГц), СМВ
  • миллиметровые волны — 10-1 мм, (30 ГГц-300 ГГц), ММВ

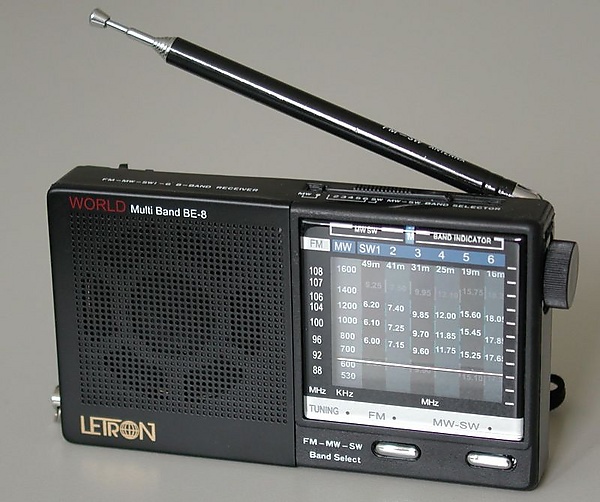

  • приёмник, включающий все широковещательные диапазоны (ДВ, СВ, КВ, УКВ) называют всеволновым.
• по принципу построения приёмного тракта: детекторные, прямого усиления, прямого преобразования, регенеративные, сверхрегенераторы, супергетеродинные с однократным, двукратным или многократным преобразованием частоты;
• по способу обработки сигнала: аналоговые и цифровые;
• по применённой элементной базе: на кристаллическом детекторе, ламповые, транзисторные, на микросхемах;
• по исполнению: автономные и встроенные (в состав др. устройства);

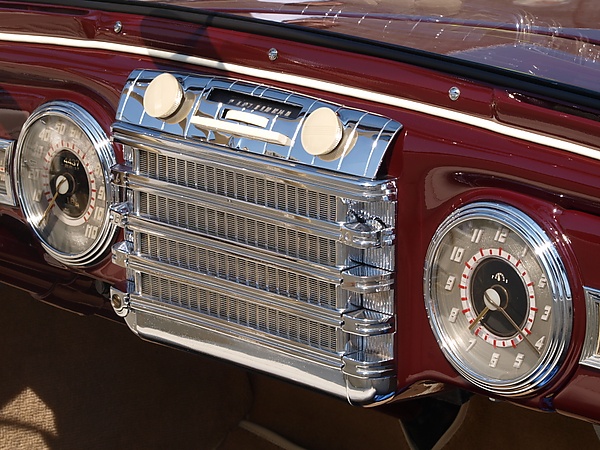

• по месту установки: стационарные, бортовые, носимые;
• по способу питания: сетевое, автономное или универсальное.

• чувствительность
• избирательность (селективность)^[7][8]
• уровень собственных шумов^[9]
• динамический диапазон
• помехоустойчивость
• стабильность

В самом общем виде принцип работы радиоприёмника выглядит так:

• колебания электромагнитного поля (смесь полезного радиосигнала и помех разного происхождения) наводят в антенне переменный электрический ток;
• полученные таким образом электрические колебания фильтруются для отделения требуемого сигнала от нежелательных (помех);
• из сигнала выделяется (детектируется) заключённая в нём полезная информация;

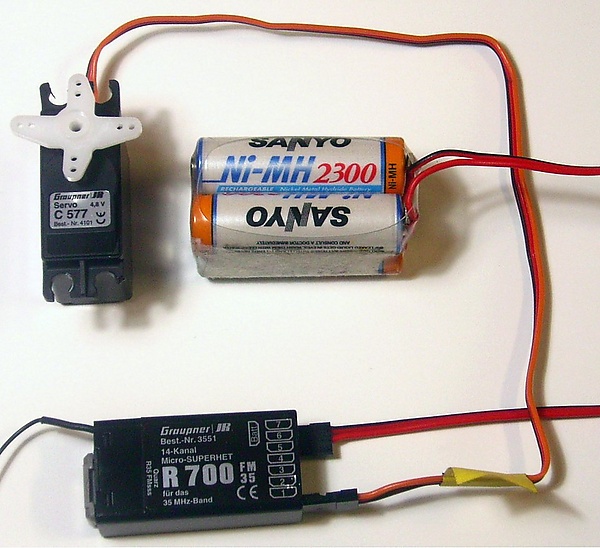

• полученный в результате сигнал преобразуется в вид, пригодный для использования: звук, изображение на экране телевизора, поток цифровых данных, непрерывный или дискретный сигнал для управления исполнительным устройством (например, телетайпом или рулевой машиной) и т. д.

В зависимости от конструкции приёмника сигнал в его тракте может проходить, кроме детектирования, многоэтапную обработку: фильтрацию по частоте и амплитуде, усиление, преобразование частоты (сдвиг спектра), оцифровку с последующей программной обработкой и преобразованием в аналоговый вид.

В 1887 году немецкий физик Генрих Герц построил искровой передатчик радиоволн (радиопередатчик) с катушкой Румкорфа и полуволновой дипольной передающей антенной (первый в мире радиопередатчик радиоволн) и искровой приёмник радиоволн (первый в мире радиоприёмник), осуществил первую в мире радиопередачу и радиоприём радиоволн, доказал существование радиоволн, предсказанное Максвеллом и Фарадеем и изучил некоторые основные свойства радиоволн (прохождение, поглощение, отражение, преломление, интерференция, стоячая волна и др.).

В 1894 г., 14 августа, Лодж и Александр Мирхед на заседании Британской ассоциации содействия развитию науки в Оксфордском университете произвели первую успешную демонстрацию радиотелеграфии. В ходе демонстрации радиосигнал азбуки Морзе был отправлен из лаборатории в соседнем Кларендоновском корпусе и принят аппаратом на расстоянии 40 м — в театре Музея естественной истории, где проходила лекция. Изобретённый Лоджем радиоприёмник — «Прибор для регистрации приёма электромагнитных волн» — содержал кондуктор — (когерер), источник тока, реле и гальванометр. Когерер представлял собой стеклянную трубку, набитую металлическими опилками («трубка Бранли»), которые для восстановления чувствительности к «волнам Герца» следовало периодически встряхивать; для этой цели использовался электрический звонок или механизм с молоточком-зацепом (собственно, этой комбинации трубки с «прерывателем»-трамблёром Лодж и дал название «когерер»).

В СССР датой рождения радио считалось 7 мая 1895 года, когда А. С. Попов продемонстрировал радиоприёмник (грозоотметчик) на заседании Русского физико-химического общества. Первая публикация сообщения о «разрядоотметчике Попова» сделана Д. А. Лачиновым во втором издании его учебника «Метеорология и климатология» (июль 1895).

В 1899 построена первая линия связи, протяжённостью 45 км, которая соединяла остров Гогланд и город Котка. В период Первой мировой войны начинают применяться электронные лампы и получает развитие приёмник прямого усиления.

В 1917—1918 г. во Франции (Л. Леви), в Германии (В. Шоттки) и в США (Э. Армстронг) был предложен принцип супергетеродинного приёма. Из-за несовершенства тогдашних электронных ламп супергетеродин не мог быть качественно реализован.

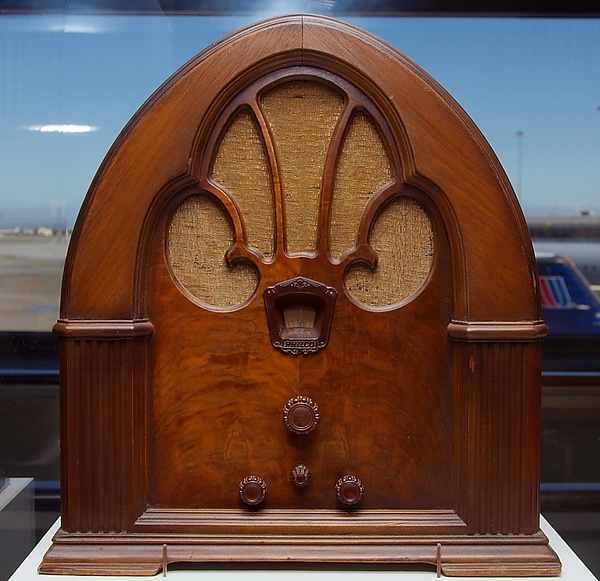

В 1929—30 гг. с появлением радиоламп с экранной сеткой (тетродов и пентодов) супергетеродинный приёмник становится основным типом.

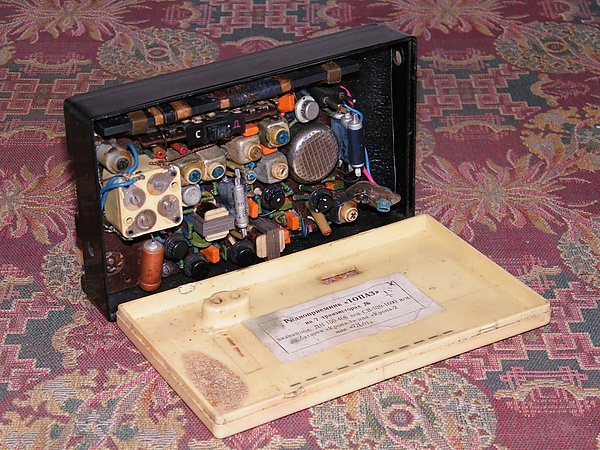

В 1950—1960-х годах распространяются транзисторные радиоприёмники. В 1952—1953 годах немецкий физик Герберт Матаре выпустил в Германии, при поддержке промышленника Якоба Михаэля, опытную партию «транзистронов» (точечный транзистор) и представил публике первый радиоприёмник на четырёх транзисторах. Первый в мире коммерческий полностью транзисторный приёмник Regency TR-1 поступил в продажу в США через год, в ноябре 1954 г.

С середины 1970-х гг. начинается широкое применение в приёмниках интегральных микросхем.

В настоящее время радиоприёмники развиваются методом большой интеграции узлов структурной схемы и широкого применения цифровой обработки сигналов, принятых на фоне помех.
