Пулемёт Льюиса

Lewis

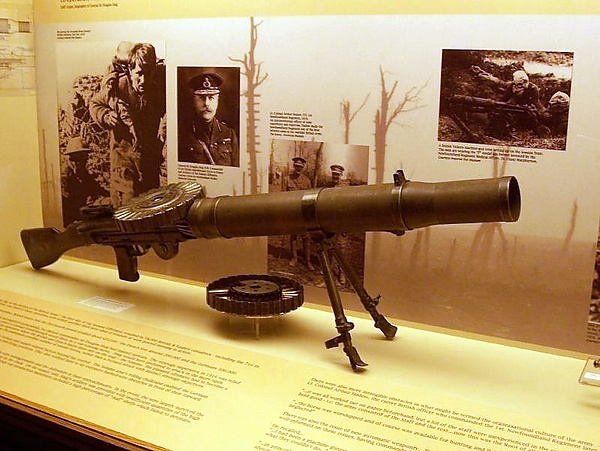

Lewis MG ( tanyacameron).jpg
Тип ручной пулемёт
Страна Соединённые Штаты Америки США
Флаг Великобритании Великобритания
Российская империя Российская империя
История службы
Годы эксплуатации 1914–1953
На вооружении Вооружённые силы Великобритании, вооружённые силы Бельгии, Российская империя/СССР, Финляндия
Войны и конфликты Первая мировая война,
Гражданская война и интервенция в России,
Вторая мировая война,
Корейская война,
Война с эму
История производства
Конструктор Исаак Льюис
Разработан 1911 год
Производитель Armes Automatiques Lewis SA
Birmingham Small Arms (BSA)
Savage Arms
Годы производства 1913—1942
Всего выпущено Как минимум 202,050 (50,000 во время Первой Мировой войны и 152,050 во время Второй Мировой войны)
Варианты Авиационный пулемёт «Льюис» Mk.4, тип 92
Характеристики
Масса, кг 11,8
Длина, мм 1283
Длина ствола, мм 666
Патрон .303 British
.30-06 Springfield
7,62×54 мм R
Принципы работы отвод пороховых газов, поворотный затвор
Скорострельность,
выстрелов/мин		 550
Начальная скорость
пули, м/с		 747
Максимальная
дальность, м		 1830
Вид боепитания дисковый магазин на 47 или 97 патронов
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Пулемёт системы Льюиса (англ. Lewis gun) или просто «Льюис» — ручной пулемёт времён Первой мировой войны. Он входит в число первых ручных пулемётов пришедших на замену станковым, которые не успевали за наступающими войсками[1].

Расчёт пулемёта Льюис 15-го Королевского шотландского полка в окопе, видимо возле Кроссиллес (Croissilles), 4 января 1918 года.
Учебные стрельбы, 28-го батальона 2-й австралийской дивизии, 1917 год.

История создания

[править | править код]

Идея конструкции принадлежала американцу Сэмюэлу Маклину (англ. Samuel McLean), который создал пулемёт при участии подполковника О.М, Лиссака. Разработчики продали патент на пулемёт фирме «Аутоматик Армз Компани». Фирма обратилась к полковнику Армии США Айзеку Льюису для его доработки. Изначально Льюис предполагал использовать свой пулемёт как станковый, с водяным охлаждением, однако в дальнейшем перешёл к идее ручного пулемёта с принудительным воздушным охлаждением ствола.

В 1911 году Льюис предложил пулемёт Армии США. Четыре пулемёта были куплены для испытаний, но Льюис не сумел убедить руководство в необходимости принять на вооружение его конструкцию, вышел в отставку и покинул США в 1913 году. Вначале он уехал в Бельгию, и вскоре — в Великобританию. В Бельгии для производства пулемёта он основал компанию Armes Automatique Lewis в Льеже. В Великобритании Льюис тесно сотрудничал с компанией Birmingham Small Arms (BSA) с целью преодолеть некоторые трудности, возникшие при производстве данного оружия.

Устройство

[править | править код]
Действие механизма перезарядки пулемёта Льюиса

Пулемёт состоит из следующих основных частей и механизмов: ствол с радиатором и кожухом, ствольная коробка с крышкой и подающим механизмом, затыльник с прикладом, рукоятка управления огнём со спусковым механизмом, затвор, затворная рама, возвратно-боевая пружина в своей коробке, магазин и сошка.

«Визитной карточкой» системы является кожух, краями выходящий далеко за дульный срез и образующий своим профилем там своеобразный эжектор — при выстреле волна пороховых газов, проходя через него, своей инерцией создавала разрежение в задней части кожуха и, как следствие, протягивание порций холодного воздуха под кожухом вдоль продольно оребрённого ствола. С учётом того, что британские авиационные Льюисы, переданные со складов во время Битвы за Британию для наземного использования и не имевшие этого кожуха, явных проблем с перегревом не испытывали, следует признать его не особо нужным[2]. Принцип эжекторного подсоса для активного воздушного охлаждения, кроме Льюиса, применён в конструкции современного российского пулемёта «Печенег»[3].

Автоматика пулемёта работает на принципе отвода пороховых газов. Газы отводились через отверстие снизу ствола в газовую камеру и далее в газовый цилиндр, в котором двигался газовый поршень. На задней части штока поршня выполнялись зубчатая рейка, боевой взвод и стойка. Рукоятка перезаряжания вставлялась в шток справа или слева.

Возвратно-боевая пружина не витая цилиндрическая, как у современных систем, а улиткообразная (спиральная), находилась в коробке снизу ствольной коробки и приводила во вращение шестеренку, сцепленную с зубчатой рейкой поршня. Пружина допускает подтягивание для компенсации усадки в процессе эксплуатации, для чего в принадлежности пулемёта есть ключ. Принадлежность — кожаная сумка, в которой собран инструмент для мелкого ремонта и устранения задержек оружия. Там же находятся запасные возвратно-боевая пружина и ударник, а также инструмент для сборки-разборки оружия.

Запирание канала ствола производится поворотом затвора, боевые упоры которого входят в поперечные пазы ствольной коробки. Поворот затвора при запирании осуществляется криволинейным пазом на затворе и основанием стойки затворной рамы. Ударный механизм ударникового типа, закреплён на стойке затворной рамы.

Спусковой механизм позволяет вести только автоматический огонь. Стрельба только с «открытого затвора», что отрицательно сказывается на точности огня. При нажатии на спусковой крючок он поворачивал спусковой рычаг, шептало рычага выходило из-под боевого взвода штока поршня и освобождало затвор. Предохранителем являлась планка, перекрывавшая прорезь ствольной коробки и запиравшая рукоятку перезаряжания.

При движении затвора назад он извлекал из патронника стрелянную гильзу и поворачивал рычажный отражатель в левой стенке ствольной коробки. Головка отражателя выступала из стенки, входила в паз остова затвора и ударом выталкивала гильзу вправо.

Питание пулемёта патронами при стрельбе производится из оригинального дискового магазина с многослойным (в 2 или 4 ряда, ёмкость 47 и 97 патронов соответственно) расположением, который приводится во вращательное движение подающим механизмом. Магазин не содержит подающей пружины, что коренным образом отличает его ото всех современных систем подобного типа. В центре диска находилась втулка с винтовым желобком и центральным отверстием.

Подающий механизм рычажного типа размещался в ствольной коробке и состоял из подавателя, собачки с пружиной, двух ограничителей и языка с направляющей пластинкой и ее пружиной. Механизм подачи приводится в действие выступом хвоста затвора, который входит в криволинейный паз рычага подачи. Снаряжённый магазин центральным отверстием надевался на стакан ствольной коробки. Первый патрон оказывался напротив пластинки языка и упора. Затвор при движении назад поворачивал подаватель влево. Собачка подавателя поворачивала чашку магазина. Левый ограничитель не позволял повернуться чашке магазина более чем на один шаг. Направляющая пластинка отжимала патрон в приемное окно ствольной коробки. Затвор при движении вперёд подхватывал этот патрон. Подаватель поворачивался вправо. Собачка подавателя заскакивала за следующий выступ чашки магазина . Шип магазина отжимал левый ограничитель. Правый ограничитель не позволял магазину поворачиваться вправо. Втулка магазина оставалась неподвижной. Патроны, скользя носиками пуль по ее винтовому пазу, опускались вниз, так что с каждым поворотом под пластинку языка становился новый патрон. Скорострельность (темп работы автоматики) регулируется краном на газовой камере. Этим же краном компенсируется загустение смазки при низких температурах.

Прицел - складной рамочный с дипотрическим целиком и установочным винтом, размещался на крышке ствольной коробки. Треугольная мушка размещалась на соединительном конце кожуха.

Сошка - жесткая треугольная с вилкой и соединительной тягой с хомутом. Сошка могла крепиться на кожух как вилкой вперед (при этом повышалась устойчивость), так и вилкой назад (при этом увеличивался сектор обстрела и требовалось меньше места для опоры). Позднее появились облегчённые сошки, которые шарнирно крепились к соединительному кольцу кожуха.

Также для пулемёта изготавливался треножный станок с одной задней и двумя передними ногами с башмаками и сошниками. Шарнирное крепление ног к остову станка позволяло менять высоту линии огня. Имелись приспособления для грубой вертикальной наводки (механизм с дугой) и для тонкой вертикальной наводки (винтовой механизм, который менял положение дуги и планки.

История применения

[править | править код]

Производство пулемёта началось на заводах BSA (Великобритания), и первой на вооружение пулемёт Льюиса приняла бельгийская армия в 1913 году, а боевое крещение «Льюис» получил в 1914 году - с началом Первой мировой войны. К концу 1930-х он был снят с вооружения, однако в начале Второй мировой войны его вернули в строй после частичной модернизации, в ходе которой были сняты радиаторы, а две сошки были заменены одной телескопической. Кроме армейских имелись и авиационные варианты.

Льюис в России и СССР[править | править код]

В России первые 10 пулемётов «Льюис» были куплены в июле 1913 года и после испытаний переданы в Офицерскую стрелковую школу[4].

17 января 1915 года было отдано распоряжение о вооружении аэропланов лёгкими пулемётами («Льюис» и «Мадсен»)[5].

В конце 1915 года правительство Великобритании согласилось уступить России свои заказы на пулемёты «льюис», размещённые в США. Поставки пулемётов (под патрон .303 British) начались в 1916 году[6]

Всего до 1 июня 1917 года в Россию было поставлено 9 600 пулемётов «льюис» американского производства и 1 860 пулемётов английского производства[7].

В дальнейшем, пулемёты «Льюис» использовались в ходе гражданской войны. В частности, пулемётами «Льюис» была вооружена личная охрана Махно — «люйсисты»[8]. Пулемёты американского происхождения были изготовлены под патрон Мосина 7,62 мм (клеймо на затыльнике − 0,3). Английские стреляли патроном .303 British.

Пулемёты «Льюис» оставались на военных складах вплоть до Великой Отечественной войны и использовались на её начальном этапе. Широко известна фотография пулемётчиков с ручными «Льюисами», марширующих на параде 7 ноября 1941 года на Красной площади перед уходом на фронт. Пулемётами Льюиса снабжались формирования народного ополчения, например, Тульский рабочий полк[9].

Также такие пулемёты стояли на эстонских подводных лодках типа «Калев» британского производства, вошедших в состав советского Балтийского флота в 1940 году.

Во Второй мировой войне[править | править код]

К началу Второй мировой войны в британской армии пулемёты Льюиса в основном были заменены на более совершенные пулемёты «Брен», однако после эвакуации из Франции (в условиях дефицита стрелкового оружия) находившиеся на складах запасы пулемётов в количестве 58 963 штук были спешно переданы в подразделения второго эшелона[10].

Страны-эксплуатанты

[править | править код]
  •  Бельгия- принят на вооружение в 1913 году. Бельгийская армия первой применила пулемёты Льюиса в бою в 1914 году в ходе Первой мировой войны.
  •  Великобритания - принят на вооружение в 1914 году.
  •  Россия — поставки пулемётов (под патрон .303 British) начались в 1916 году[6]. Всего до 1 июня 1917 года в Россию было поставлено 9600 пулемётов «льюис» американского производства и 1860 пулемётов английского производства. Пулемёты американского происхождения были изготовлены под патрон Мосина 7,62 мм (клеймо на затыльнике − 0,3). Английские стреляли патроном .303 British[7].
  •  Белое движение — применялись частями белых в период гражданской войны[11].
  • РСФСР: ручные и станковые пулемёты Льюиса применялись Красной гвардией в ходе революции и установления советской власти и РККА в ходе гражданской войны и борьбы с басмачеством в Средней Азии[12].
  • Flag RSFSR 1918.svg РСФСР  СССР: состояли на вооружении Красной армии до 1926 года, после чего были переданы на склады хранения, а основным ручным пулемётом стал Дп-27. Позже пулемёты со складских запасов царского времени состояли на вооружении дивизий народного ополчения, применялись в ходе битвы за Москву[13].
  • Новая Зеландия — во Второй мировой войне
  • Испания Республика Испания — пулемёты калибра 7,7 мм, патрон .303 British. Республиканцам поставлено 800 пулемётов[14].
  •  США — некоторое количество пулемётов «льюис» под английский винтовочно-пулемётный патрон .303 British находилось на вооружении кораблей военно-морского флота США в начале второй мировой войны (они использовались в качестве зенитных). После японской атаки на Пёрл-Харбор в декабре 1941 года и вступления США в войну на кораблях ВМФ США их начали заменять на пулемёты под стандартный винтовочно-пулемётный патрон 7,62×63 мм, а «льюисы» передали на базы ВМФ США, где они ещё некоторое время использовались для обучения стрельбе[15].
  •  Германская империя — трофейные образцы, которые были намного легче, чем MG08/15 применялись в Первой мировой войне.
  •  Нацистская Германия — трофейные пулемёты «льюис» использовались под наименованием MG 137(e). После создания осенью 1944 года батальонов фольксштурма, 29 ноября 1944 года для их вооружения была передана 2891 штука 6,5-мм пулемётов Lewis M1920 из арсеналов оккупированной Голландии[16].

Пулемёт Льюиса в кинематографе

[править | править код]
  • В классическом фильме «Великий диктатор» (1940) герой Чарли Чаплина отстреливается от солдат противника именно из пулемёта «Льюис», который в реальности оставался тогда на вооружении не только РККА, но и американской, британской и ещё ряда армий мира.
  • В американском историко-приключенческом фильме «Песчаная галька» (The Sand Pebbles, 1966) пулемётами Льюиса вооружена речная канонерская лодка «Сан-Паоло», крейсировавшая по китайской реке Янцзы в 1926 году.
  • В фильме реж. Евгения Карелова «Служили два товарища» (1968) из пулемёта Льюиса стреляет боец Некрасов (Олег Янковский) во время наступления красноармейцев на Перекоп (1920).
  • В клипе Валерия Меладзе «Свадьба» главный герой — писатель — расстреливает из пулемёта Льюис всех участников торжества.
  • В фильме «Белое солнце пустыни» (1970) подразумевается, что красноармеец Сухов пользуется именно «Льюисом». Однако на самом деле в некоторых эпизодах фильма в его роли «снялся» другой известный пулемёт — ДП (см. кадр из фильма, «загримированный» под «Льюис» при помощи характерного кожуха ствола и оребрённой накладки на диск. В других эпизодах снимается уже настоящий «Льюис» — например, в данном кадре). Наиболее вероятно, что ДП «подменял» пулемёт Льюиса в тех эпизодах, где из него вели огонь, в то время, как настоящий «Льюис» либо был неисправен, либо к нему не имелось подходящих холостых патронов.
  • В фильме «Свой среди чужих, чужой среди своих» (1974) также подразумевается, что есаул Брылов в исполнении Никиты Михалкова пользуется именно пулемётом «Льюис», хотя, скорее всего, там используется тот же ДП.
  • В фильме «Крестьянский сын» (1975) снят уже настоящий пулемёт «Льюис». Хорошо заметен навинченный на ствол компенсатор для стрельбы холостыми патронами.
  • В фильме «Конец императора тайги» (1978) также снят настоящий пулемёт. У него при стрельбе вращается магазин, виден навинченный на ствол компенсатор.
  • Пулемёт типа «Льюис» часто использовался в советских и российских художественных фильмах о Гражданской войне, что дало повод одному из кинокритиков назвать его «дежурным, концертным Льюисом» — по аналогии с роялем. В качестве примера можно привести такие приключенческие киноленты, как «Седьмая пуля» (1972), «Тачанка с юга» (1977), «Поговорим, брат» (1978), «Кто заплатит за удачу?» (1980), «Хлеб, золото, наган» (1980), «Не ставьте Лешему капканы…» (1981), «Шестой» (1981), «Смотри в оба!» (1981) и др.
  • В приключенческом фильме «Копи царя Соломона» (King Solomon’s mines, 1985) реж. Джея Ли Томпсона ручным пулемётом Льюиса пользуется работорговец Догати (Джон Рис-Дэвис).
  • В российском приключенческом фильме «Цена сокровищ» (1992) пулемёт Льюиса фигурирует в сцене перестрелки британских солдат с бандитами.
  • В фильмах «Легионеры» (1977) и «Легионер» (1998) солдаты французского Иностранного легиона используют «Льюиc» против берберов.
  • В фильме «Мумия» (The Mummy, 1999) использовался пулемёт типа «Льюиc» во время боя триплана и чудовища в виде песчаной бури.
  • В историческом телефильме «Британник» (Britannic, 2000), посвящённом однотипному с «Титаником» океанскому лайнеру, в годы Первой мировой войны превращённому в плавучий госпиталь, из пулемёта «Льюис» старший офицер корабля расстреливает выпущенную немецкой подлодкой торпеду.
  • В фильме «Кинг-Конг» (2005) пулемёты «Льюис» использовались против Кинг-Конга во время битвы у Эмпайр-стейт-билдинг.
  • В сериале «Девять жизней Нестора Махно» (2007) «Льюис» появляется неоднократно. Пулемётом нередко пользовался реальный исторический Махно, имевший в составе своей повстанческой армии целый отряд «люйсистов».
  • В фильме «Запрещённый приём» (2011) Куколка сбивает немецкий «Цеппелин» из пулемёта «Льюиc».
  • В сериале «Острые козырьки» партия оружия, в числе которого около 25 единиц «Льюисов», является важнейшей частью завязки сюжета 1 сезона, используется в его окончании.

Пулемёт Льюиса в компьютерных играх

[править | править код]
  • В игре Battlefield 1 пулемёт «Льюис» входит в арсенал бойца поддержки (Support).
  • В игре Battlefield 5 пулемёт «Льюис» входит в арсенал бойца поддержки (Support)
  • В оружейном симуляторе-игре «World of Guns: Gun Disassembly» можно ознакомиться с реальным функционированием 3D модели Lewis Machinegun.
  • За основу внешнего вида бластерной винтовки Т-21В из игры Star Wars Battlefront взят именно пулемёт «Льюис».
  • В игре Will Rock пулемёт «Льюис» является частью арсенала Виллфорда Роквелла.
  • В игре Battlefield Hardline представлен усовершенствованный вариант «Льюиса» с оптическим прицелом и ЛЦУ, носящий имя «Оружие Синдиката».
  • В игре Control пулемёт «Льюиса» используется бойцами ФБК.
  • В игре В тылу врага: Штурм 2 пулемёт «Льюиса» встречается у бойцов Чёрного Дозора за Великобританию.
  • В игре Enlisted Льюис входит в состав премиального набора в битве за Москву в количестве 6 шт на отряд.

Галерея

[править | править код]

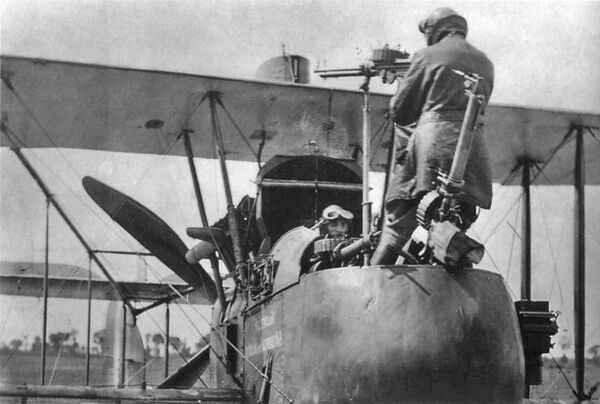

  • Авиавариант пулемёта на самолёте Королевский авиационный завод Фарман Эксперимент 2 (Ройял Эйркрафт Фэктори Ф. Э. 2).

    Авиавариант пулемёта на самолёте Королевский авиационный завод Фарман Эксперимент 2 (Ройял Эйркрафт Фэктори Ф. Э. 2).

  • Американский сержант инструктирует филиппинских курсантов в использовании пулемёта Льюиса, 1941 — 1942 года.

    Американский сержант инструктирует филиппинских курсантов в использовании пулемёта Льюиса, 1941 — 1942 года.

  • Дисковый магазин на 97 патронов. Конструкция лишена подающей пружины.

    Дисковый магазин на 97 патронов. Конструкция лишена подающей пружины.

  • Ирландский «чёрно-коричневый» с пулемётом Льюиса в Дублине, февраль, 1921

    Ирландский «чёрно-коричневый» с пулемётом Льюиса в Дублине,
    февраль, 1921
