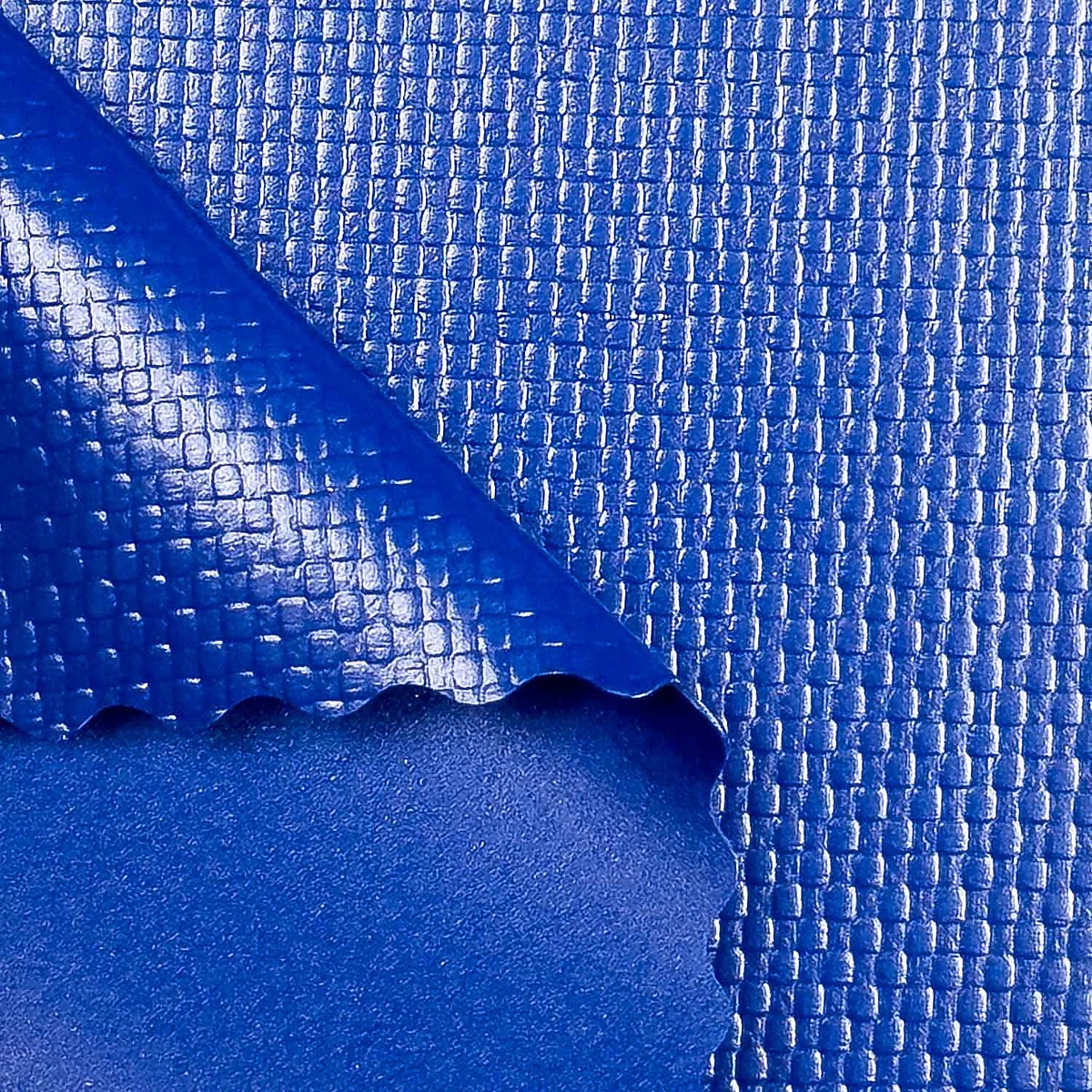

Полиэстер с ПВХ-покрытием

Появление полиэфирных тканей с ПВХ-покрытием связано с развитием архитектурных и тентовых конструкций, требующих лёгких, прочных и долговечных материалов. В сфере архитектурных мембранных сооружений полиэстер с ПВХ-покрытием используется, по крайней мере, с конца XX века, когда производители покрытых тканей начали систематически исследовать его механические и эксплуатационные свойства, включая прочность, удлинение, адгезию покрытия и стойкость к климатическим воздействиям^[1].

К началу 2000-х годов были сформулированы требования к архитектурным тканям на основе ПВХ-покрытого полиэстера: обеспечивать высокую прочность, стабильность размеров при изменении температуры и влажности, сопротивление распространению надрыва, возможность надёжной сварки швов и сохранение свойств в течение многих лет эксплуатации на открытом воздухе^[1]. Коммерческие производители, ориентирующиеся на рынок тентов и мембранных конструкций, закрепили за полиэстером с ПВХ-покрытием роль одного из базовых материалов для тентовых и брезентовых изделий^[2][3].

Развитие материала сопровождалось также расширением областей применения: от тентового укрытия грузов и временных сооружений до долговременных архитектурных оболочек и рекламных конструкций, адаптированных к интенсивной солнечной радиации, изменчивой влажности и периодическим механическим нагрузкам^[1][2].

Полиэстер с ПВХ-покрытием представляет собой многослойную систему «тканая основа — полимерное покрытие — финишный слой», где каждый компонент отвечает за определённый набор свойств.

Основа изготавливается из полиэфирной пряжи повышенной прочности (англ. high‑tenacity polyester), формируемой в вид сетки или плотной ткани. Полиэфирное волокно обеспечивает несущую способность материала, его прочность на растяжение, устойчивость к деформациям и долговечность^[3]. В зависимости от назначения изделия (лёгкие тенты, рекламные баннеры, тяжёлые брезенты) варьируются плотность и толщина основы: для более лёгких материалов используют более тонкую пряжу и меньшую поверхностную плотность, для тяжёлых тентов — более толстую пряжу и более плотное переплетение^[2][3].

Структура тканой основы подбирается таким образом, чтобы обеспечить сочетание прочности и гибкости: она должна воспринимать растягивающие нагрузки, но при этом оставаться достаточно гибкой для складывания, транспортировки и монтажа тентовых конструкций^[3].

Покрытие представляет собой компаунд на основе ПВХ, наносимый на тканую основу. В типичный состав ПВХ-компаунда входят смола ПВХ, пластификаторы для придания гибкости, термостабилизаторы, пигменты, а также специальные добавки, повышающие стойкость к ультрафиолетовому излучению, грибкам и возгоранию^[1][2].

С точки зрения архитектурных и тентовых применений ПВХ-покрытие выполняет несколько функций^[1][2]:

• защита полиэфирной основы от влаги и загрязнений;
• обеспечение водонепроницаемости;
• формирование гладкой поверхности, пригодной для очистки и, при необходимости, печати;
• обеспечение огнестойкости за счёт специальных добавок;
• создание поверхности, пригодной для термической сварки.

В архитектурных тканях важную роль играет наружное покрытие (top-coat), обеспечивающее устойчивость к ультрафиолетовому излучению и загрязнению. В качестве финишных систем применяются акриловые и фторполимерные покрытия, а также плёнка Tedlar® PVF, различающиеся сроком службы и устойчивостью к выветриванию^[1].

Финишные покрытия и добавки в ПВХ-компаунд подбираются с учётом условий эксплуатации. Для архитектурных оболочек и тентов, работающих в условиях повышенной влажности и высокой температуры, в покрытие вводят фунгициды, препятствующие развитию плесени и грибков^[1]. Для обеспечения огнестойкости используются негорючие или самозатухающие добавки, придающие материалу характеристики «ограниченно горючего» при испытаниях на распространение пламени^[1].

В тентовых и брезентовых материалах для транспорта и складских укрытий важны устойчивость к ультрафиолету, морозостойкость (сохранение гибкости при низких температурах) и стойкость к многократным механическим воздействиям^[2].

Производство полиэфирной ткани с ПВХ-покрытием включает несколько последовательных стадий: изготовление полиэфирной основы, нанесение ПВХ-покрытия, финишную обработку и, при необходимости, дополнительную ламинацию.

На первой стадии формируется полиэфирная тканая или сетчатая основа с заданными плотностью, толщиной и направлением нитей^[3]. Затем на эту основу наносят ПВХ-компаунд одним из технологий, обеспечивающих пропитку и покрытие поверхности: ткань пропускают через слой ПВХ-пасты с последующим разравниванием и отверждением, либо ламинируют предварительно сформированными ПВХ-плёнками при повышенной температуре и давлении^[3][2].

В архитектурных тканях особое внимание уделяется пропитке основы и устранению «фитиля» (капиллярного подсоса влаги между элементарными нитями). Для этого применяют антифитильные (anti‑wick) полиэфирные нити и адгезионные слои, полностью насыщающие текстильную структуру, что снижает риск расслоения покрытия и грибкового поражения^[1].

После нанесения ПВХ-покрытия на поверхность материала может наноситься финишный слой (акриловый, на основе ПВДФ или Tedlar® PVF). Его задача — сформировать более жёсткую и химически стойкую внешнюю плёнку, снижающую загрязняемость и облегчающую очистку^[1]. В зависимости от выбранной финишной системы различаются ресурс и визуальные характеристики материала.

Сварка и соединение полотен полиэстера с ПВХ-покрытием осуществляется термическими методами: горячевоздушной или высокочастотной сваркой. Для архитектурных тканей важна возможность получения сварных швов, прочность которых сопоставима с прочностью основного материала^[1][4].

Эксплуатационные свойства полиэстера с ПВХ-покрытием определяются совместным поведением текстильной основы и полимерного слоя при действии климатических и механических факторов.

Сплошное ПВХ-покрытие делает материал практически непроницаемым для воды и водяного пара, что позволяет использовать его как гидроизолирующую оболочку для тентов, навесов и мембранных конструкций^[2]. Вместе с тем наличие многоволоконной полиэфирной основы создаёт риск капиллярного подсоса влаги вдоль нитей («wicking»).

Для предотвращения этого эффекта применяют антифитильные полиэфирные нити и технологии полной пропитки основы адгезионным слоем ПВХ. Эффективность борьбы с фитилём контролируется лабораторными испытаниями: образец ткани частично погружают в водный раствор красителя и оценивают высоту подъёма воды вдоль нитей^[1].

Сохранение прочности полиэфирной основы и ПВХ-покрытия при длительной эксплуатации на открытом воздухе зависит от устойчивости к ультрафиолетовому излучению. В ПВХ-компаунд вводят светостойкие пигменты и УФ‑поглотители, которые либо отражают, либо поглощают УФ‑излучение и предотвращают его проникновение к основе^[1].

Оценка устойчивости проводится в ускоренных циклах старения в камерах с ксеноновой дугой или флуоресцентными УФ‑лампами и периодическим увлажнением, что позволяет имитировать многолетнюю эксплуатацию за сравнительно короткий срок^[1].

Финишные покрытия по-разному противостоят выветриванию. Акриловые системы сохраняют защитные свойства несколько лет, фторполимерные (на основе ПВДФ) — дольше, а плёнка Tedlar® PVF демонстрирует наибольшую устойчивость к потере толщины и загрязняемости при длительных испытаниях, что делает её предпочтительной для высоконагруженных и престижных объектов^[1].

Архитектурные и тентовые конструкции нередко эксплуатируются в тёплом и влажном климате, где повышен риск развития грибков и плесени. Грибковое поражение, как правило, начинается с отложений грязи на поверхности материала, которые служат питательной средой для микроорганизмов^[1].

Для снижения этого риска в адгезионный и наружный слои ПВХ-компаунда вводятся фунгицидные добавки, мешающие развитию плесени. Дополнительную защиту обеспечивает финишное покрытие, образующее более твёрдую и гладкую плёнку, уменьшающую прилипание загрязнений и облегчающую их смывание атмосферными осадками^[1].

Полиэстер с ПВХ-покрытием относится к материалам с ограниченной горючестью: он может воспламеняться при наличии источника огня, но склонен к самозатуханию после его удаления. Огнестойкость обеспечивается за счёт специальных антипиренов, вводимых в ПВХ-покрытие и не вымываемых в процессе эксплуатации^[1].

Для оценивания огнестойкости архитектурных тканей применяются стандартные испытания, в которых оценивается способность материала самостоятельно гасить пламя и ограничивать длину обугливания. Наличие самозатухающего поведения и умеренного дымовыделения рассматривается как важное условие применения материала в ограждающих конструкциях зданий^[1].

Механические свойства полиэстера с ПВХ-покрытием характеризуются прочностью на растяжение, относительным удлинением, устойчивостью к распространению надрыва и проколу. Производители тентовых тканей указывают поверхностную плотность и ориентировочные прочностные характеристики для различных классов материала (лёгкие, средние, тяжёлые тенты)^[2][3].

На долговечность влияет совокупность факторов: уровень механических напряжений, циклы растяжения‑расслабления, воздействие влаги, температуры и ультрафиолета. Исследования покрытых архитектурных тканей показывают, что изменение влажности может снижать прочность материала при растяжении, а долговременные климатические воздействия приводят к постепенному изменению механических характеристик, требующему учёта при проектировании мембранных сооружений^[4].

Благодаря сочетанию прочности, водонепроницаемости и технологичности полиэфирная ткань с ПВХ-покрытием получила широкое распространение в различных отраслях техники и строительства.

Одна из крупнейших областей применения — тентовые и брезентовые конструкции. Из полиэстера с ПВХ-покрытием изготавливают тенты для бортовых грузовиков, пологи для укрытия грузов, мобильные навесы и укрытия техники^[2].

В этой сфере важны прочность на разрыв, устойчивость к изгибам, водонепроницаемость и способность сохранять гибкость при отрицательных температурах. Поверхностная плотность подбирается в зависимости от предполагаемых нагрузок и условий эксплуатации: лёгкие ткани — для внутренних и кратковременных укрытий, более тяжёлые — для долговременных наружных применений^[2][3].

Полиэстер с ПВХ-покрытием широко используется в архитектурных мембранных конструкциях — покрытиях спортивных сооружений, выставочных павильонов, складских и логистических комплексов. В таких применениях важны не только прочность и водонепроницаемость, но и долговечность при длительном воздействии ультрафиолета, стабильность цвета и способность противостоять загрязнению^[1].

Производители архитектурных тканей выделяют набор эксплуатационных характеристик, необходимых для успешной работы мембранных оболочек: высокая прочность и сопротивление распространению надрыва, устойчивость к химическим и климатическим воздействиям, сварная ремонтопригодность, а также возможность поддержания эстетичного внешнего вида за счёт финишных покрытий^[1].

Благодаря гладкой ПВХ-поверхности и возможности печати сольвентными, УФ‑ и латексными чернилами полиэстер с ПВХ-покрытием широко применяется в наружной рекламе. На его основе производятся баннерные полотна, фасадные растяжки и световые короба^[3].

Для данной области важны: стабильность геометрических размеров, достаточная непрозрачность или, напротив, контролируемая светопропускаемость, а также стойкость к выцветанию изображений под действием солнечного света^[1][3].

ПВХ-покрытый полиэстер используется для изготовления временных ангаров, павильонов, шатров, складских и выставочных конструкций. Здесь ценятся малый удельный вес по сравнению с жёсткими материалами, быстрота монтажа и демонтажа, возможность многократной сборки и транспортировки^[2].

Материал позволяет создавать крупнопролётные лёгкие оболочки, при этом требования к долговечности и огнестойкости обеспечиваются подбором соответствующего ПВХ-компаунда и финишного покрытия^[1][2].
