Земляной вал

Этимологически слово «вал» происходит от глагола «валить, наваливать (землю)».

Фасмер возводит слово «вал» к лат. «vallum» (лагерный вал, частокол)^[4], и считает, что из этого латинского слова также вышли и схожие по написанию или звучанию слова ряда европейских языков. Правда, по его мнению, в ряде случаев слова различны по значению (например, англ. wall — стена, нем. welle — волна, хорв. val — волна).

Первые земляные валы появились ещё в доисторическую эпоху. В бронзовом веке и железном веке в Европе широкое распространение получили так называемые валлбурги (нем. Wallburg) — укреплённые поселения, окружённые одним или несколькими земляными валами и рвами. Такие сооружения характерны для кельтской культуры (например, оппидумы), а также для раннесредневековых славянских и германских племён. В Азии аналогичные сооружения известны как форты на холмах (Индия) или китайские земляные стены (период Чжаньго).

На Руси древнейшие городища дославянского населения (X–XIII века) также представляли собой мысовые поселения, укреплённые валами и рвами^[5]. До X века фортификации носили примитивный характер, но с развитием феодальных отношений и появлением дружинного войска укрепления становятся более сложными: валы достигают значительной высоты (до 10–15 м) и дополняются деревянными стенами^[3].

В Средние века земляные валы являлись ключевым элементом обороны как русских кремлей, так и западноевропейских замков и городов. На Руси типичным было сочетание высокого вала с расположенным перед ним глубоким рвом, часто заполняемым водой. На гребне вала возводились деревянные стены — городни (срубы, заполненные землёй) или частокол^[6]. Современные исследования показывают, что многие сохранившиеся до наших дней валы являются не целенаправленными насыпями, а руинами таких дерево-земляных стен, где со временем сгнило дерево, а грунт из срубов высыпался, образовав гряду^[3].

В Западной Европе в раннем Средневековье получили распространение мотт и бейли (motte and bailey) — замки на искусственном холме (мотт), окружённом рвом и валом. С XII века каменные стены постепенно вытесняют дерево-земляные укрепления, однако земляные валы продолжали использоваться как вспомогательные элементы — например, для создания гласиса (пологий земляной откос перед крепостным рвом) или для усиления бастионов.

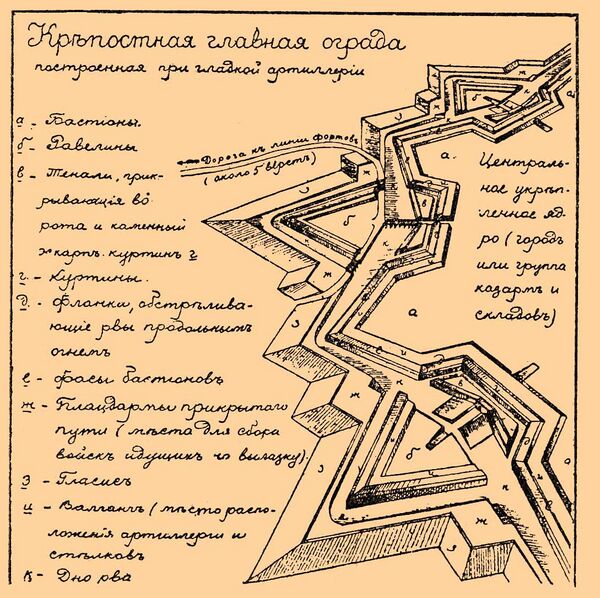

С распространением огнестрельного оружия и, в особенности, артиллерии, конструкция земляных валов претерпела изменения. В XVI–XVII веках на смену высоким вертикальным стенам пришла бастионная система — низкие, но широкие земляные валы (куртины) с выступающими вперёд бастионами и равелинами^[7]. Такие валы лучше противостояли пушечным ядрам, а их пологие склоны затрудняли штурм. Земляные валы этого периода часто облицовывались камнем или кирпичом.

В отличие от каменной стены, земляной вал не обрушивается при обстреле ядрами, а получает лишь сравнительно незначительные повреждения. Поэтому, начиная с конца XVI века, в Нидерландах  всё чаще строились крепости с земляным валом в качестве основной защиты , или же земляные валы добавлялись к существующим укреплениям. Хорошим примером крепости с земляным валом в стиле позднего барокко является Кастеллет в Копенгагене .

В России элементы бастионной системы были использованы при создании Земляного вала в Москве (1592–1593, восстановлен 1638–1641), который представлял собой 15-километровую линию укреплений с деревянными стенами и 57 башнями. Позднее, в XVIII–XIX веках, с развитием нарезной артиллерии и ростом городов, земляные валы постепенно утратили военное значение и начали сноситься.

Расположение земляных валов всегда подчинялось рельефу местности и стратегическим соображениям. Выделяют несколько основных типов:

• Мысовые городища — валы перегораживали узкий перешеек мыса, образованного рекой или оврагом. Такая планировка обеспечивала естественную защиту с трёх сторон. Характерна для раннесредневековой Руси и Европы.
• Кольцевые (круговые) валы — опоясывали поселение по всему периметру, часто на ровной местности или вершине холма. Типичны для кельтских оппидумов и некоторых русских кремлей.

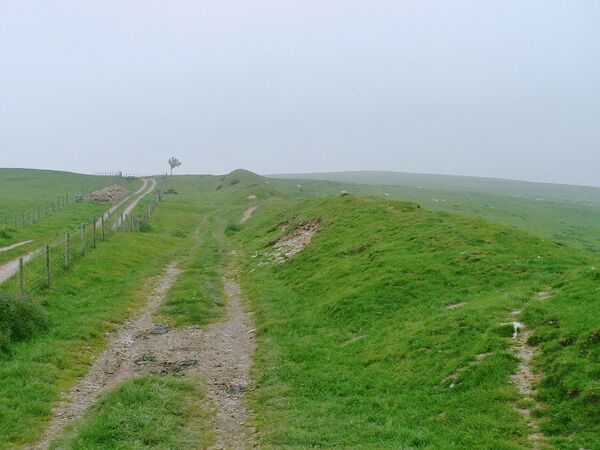

• Линейные валы — протяжённые линии укреплений, перекрывающие сухопутные пути или границы государств^[8][9]. Примеры: Вал Адриана в Британии, Китайская стена (каменная, но с земляными участками), Белгородская засечная черта в России.

Для усиления обороноспособности перед валом часто копали глубокий ров, который мог заполняться водой. Грунт из рва использовался для отсыпки самого вала.

Земляной вал имел ряд стандартных конструктивных элементов, которые описываются в фортификационных трактатах:

• Подошва (основание) — нижняя часть вала, контактирующая с поверхностью земли.
• Гребень (бруствер) — верхняя, наиболее приподнятая часть вала, служившая позицией для защитников.
• Внутренняя крутость — обращённый внутрь укрепления склон вала, обычно более пологий.
• Наружная крутость — обращённый к противнику склон, часто более крутой и иногда укреплённый дёрном или камнем (обочина).
• Банкет — приступок на внутренней стороне вала, позволявший стрелкам вести огонь поверх гребня.

В более сложных конструкциях на гребне вала устанавливался частокол или деревянная стена-городня (сруб, заполненный землёй), а перед валом (в том числе за рвом) могли располагаться дополнительные люнеты или равелины^[3].

Строительство земляного вала было трудоёмким процессом, требовавшим больших массовых работ. Основные приёмы^[3]:

1. Выемка грунта и отсыпка. Самый простой способ — копка рва перед будущим валом и перемещение вынутого грунта на место насыпи. Грунт укладывали слоями, часто с чередованием песчаных, глинистых и суглинистых прослоек для лучшего отвода воды и укрепления конструкции.

2. Укрепление склонов. Для предотвращения оползания и размыва наружную крутость вала одевали дёрном (укладывали пластами дёрна), камнем или деревом. Иногда склоны обжигали для создания твёрдой корки (спекания глины).

3. Внутренние конструкции. Внутрь вала могли закладываться деревянные каркасы — срубы (городни), частоколы, плетни или горизонтальные решётки, заполненные грунтом. Это увеличивало прочность и позволяло возводить более высокие валы.

4. Осушение. В основании вала иногда прокладывались дренажные трубы из дерева или камня для отвода воды.

В средневековой Руси для строительства крупных валов (например, в Смоленске или Киеве) требовались усилия тысяч людей и могли использоваться специальные подъёмные механизмы (вороты, «козлы») для подъёма земли на высоту до 10–15 м.

Тридцатилетняя война ознаменовала собой вершину развития фортификационных технологий в Центральной Европе; наиболее масштабные укрепления появились во второй половине XVIII  века. Однако к концу коалиционных войн на рубеже XVIII и XIX  веков они уже устарели, и начался демонтаж ветшающих крепостных стен, особенно в течение длительного периода мира после Венского конгресса .

Первоначально эти территории, наряду с прилегающей территорией, использовались просто как зеленые зоны, поскольку по военным соображениям законы о фортификации предписывали оставлять эти зоны свободными от деревьев, но засаживать кустарниками. Исходя из этого, в контексте романтического бидермейерского предпочтения руин и концепции нетрадиционного английского сада, развился городской парк .

Однако позже строительство железных дорог и зданий эпохи Грюндерцайта значительно снизили их значение. Кольцеобразные зоны стали идеальной площадкой для развития транспортной инфраструктуры городских центров, оставшиеся зоны превратились в высоко ценимые офисные и жилые районы, а крепостные стены были в основном полностью снесены . Сохранились лишь кольцевые дороги (французский термин: бульвар ) и несколько городских парков, которые сегодня обозначают прежний маршрут крепостных стен.

С утратой военного значения в XVIII–XIX веках земляные валы часто становились основой для городских бульваров, парков или транспортных магистралей.

• На месте Земляного вала XVII века в Москве, в 1830-е годы было разбито Садовое кольцо — одна из главных магистралей столицы. Названия многих улиц (например, Земляной Вал, Валовая) напоминают о бывших укреплениях. Камер-Коллежский вал (1731–1742), построенный как таможенная граница Москвы, превратился в цепочку улиц и площадей (Фрунзенский Вал, Рогожский Вал и др.), а его отдельные участки вошли в состав Третьего кольца.
• Крепостные валы XVII–XIX веков в Копенгагене (например, Christianshavns Vold и Vestvolden) были превращены в общественные парки и рекреационные зоны. Christianshavns Vold сегодня — это 12 гектаров зелёных насаждений с прудами и историческими бастионами, популярное место отдыха.
• Снесённые в 1806–1818 годах городские укрепления в Франкфурт-на-Майне были заменены кольцом парков и бульваров (Anlagenring), которое сейчас образует «зелёный пояс» вокруг центра города.
• Рига. Остатки земляных бастионов XVIII века (например, Triangular Bastion) частично сохранены и встроены в современную застройку, иногда скрыты под здания
• На месте бывших городских укреплений Любека сейчас находится парк, созданный на южной части этих укреплений.
• В 1802 году крепостные стены Бремена были превращены в парк.
• Бастионы Вены , после частичного благоустройства их гласиса при императоре Иосифе II, также входили в число городских укреплений, известных как зоны отдыха. Вследствие сноса бастионов, строительства Рингштрассе с 1858 года и масштабной застройки гласиса общественными и частными зданиями, от прежнего зеленого кольца сохранились лишь фрагменты.

• Земляной вал (Москва) — укрепления Земляного города, существовавшие в 1593–1830 гг. (ныне Садовое кольцо).
• Камер-Коллежский вал — таможенная граница Москвы 1731–1742 гг., частично сохранившаяся в топонимике и планировке.

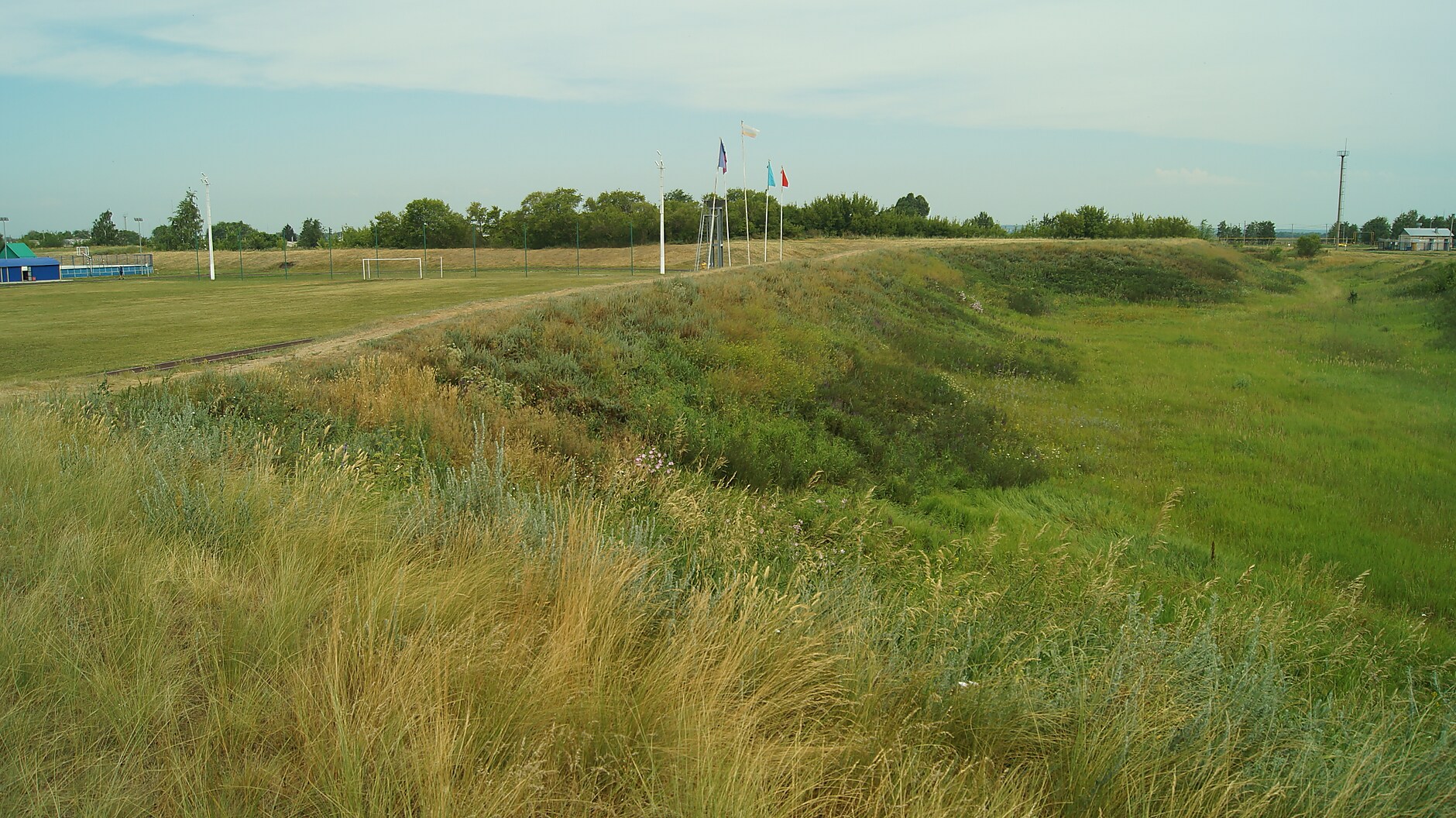

• Усманский земляной вал — часть Белгородской засечной черты (XVII в.) в Липецкой области^[10].
• Валы Смоленского кремля — остатки дерево-земляных укреплений XVI в., исследованные археологами^[6].
• Валы Верейского кремля (XIV–XV вв.) — хорошо сохранившиеся земляные укрепления.
• Звенигородский городок — остатки деревянного кремля на земляных валах (конец XIV в.).

• Christianshavns Vold (Копенгаген, Дания) — хорошо сохранившийся бастионный вал XVII в., ныне парк.
• Vestvolden (запад Копенгагена) — 14-километровый вал конца XIX в., крупнейшее фортификационное сооружение Дании, превращённый в рекреационную зону.
• Валы Франкфурта-на-Майне — средневековые и барочные укрепления, заменённые парковым кольцом.
• Kastellet — звездообразная крепость в Копенгагене с земляными валами и бастионами (постройка 1626–1664 гг.).

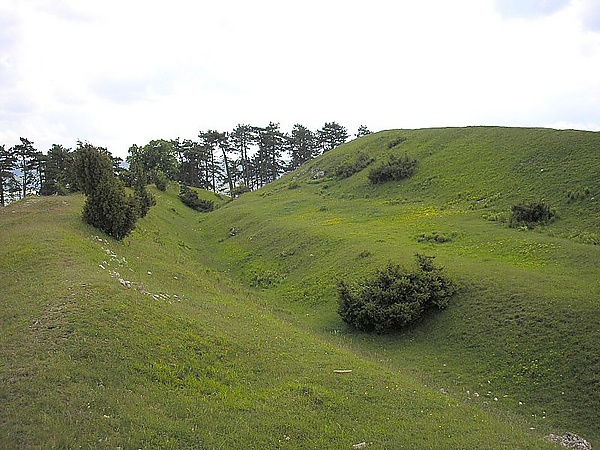

• Городище Отценхаузен (Германия) — кельтский оппидум с мощными кольцевыми валами (IV–I вв. до н. э.).

• Китайская стена — имеет много участков, сложенных из утрамбованной земли (особенно ранние, западные отрезки).
• Земляные валы древних городов Шан и Чжоу (Китай) — одни из древнейших в мире (II–I тыс. до н. э.).
• Форт Гарчуг Лачит Гарх (Ассам, Индия) — земляные укрепления XVII в. для защиты от могольской конницы.
