Безопасность канального уровня
Безопа́сность кана́льного у́ровня — совокупность мер и механизмов, защищающих канальный уровень модели OSI от умышленных воздействий: подмена адресов устройств, перегрузка таблиц коммутаторов, атаки на служебные протоколы и перехват трафика внутри локального сегмента[1]. Уровнем выше лежит сетевой, ниже — физический уровень, и потому канальную среду долго считали доверенной: предполагалось, что для атаки противник должен получить физический доступ к портам сети. Практика показала обратное — атака канального уровня возможна из любого розеточного гнезда офиса и из радиуса действия беспроводной сети, а её успех даёт противнику позицию посредника для более тяжёлых нападений[2][3].
Предмет области образуют два контура. Первый — защита проводного Ethernet: таблицы коммутаторов, служебные протоколы DHCP, STP и VLAN, механизм аутентификации портов[4]. Второй — защита беспроводного доступа, где среда передачи общедоступна по определению и вся стойкость держится на криптографии семейства WPA[5].
.png)
Общие сведения
| Безопасность канального уровня | |
|---|---|
| Область использования | информационная безопасность, компьютерные сети, сетевое администрирование |
| Дата появления | 1990-е годы |
| Место появления | США, среда разработчиков сетевого оборудования |
| Автор понятия | складывалось коллективно по мере распространения коммутируемых сетей |
| Ключевые слова | подмена адресов, переполнение таблицы коммутации, виртуальная локальная сеть, удостоверение подключения, шифрование кадров |
| Базовые понятия | канальный уровень, кадр, сетевой коммутатор, MAC-адрес, сегмент сети |
История
Проводные сети 1980—1990-х годов
В 1970-е Ethernet защищался физическим контролем кабеля, но переход на коммутаторы в 1990-е породил уязвимость: автоматическое заполнение MAC-таблиц без аутентификации источников[1]. К рубежу веков стали известны атаки переполнения таблиц и ARP-spoofing, позволяющие перехватывать трафик без физического доступа[6]. Производители внедряли контрмеры (лимиты адресов, фильтрацию) реактивно и опционально, а в обучении канальный уровень считался прозрачной средой, не требующей отдельного изучения[4][1].
Wi-Fi
В 2001 году Н. Борисов, И. Гольдберг и Д. Вагнер доказали уязвимость WEP к практическому вскрытию ключей из-за слабых векторов инициализации[7]. Защита сместилась в криптографические протоколы семейства WPA[8]. В 2000-е массовое появление точек доступа в офисах вынудило организации внедрять регламенты (запрет несогласованных AP, гостевые сети) ещё до появления автоматизированных средств радиомониторинга[9].
Эра осознанных атак
В 2010-е выявлены дефекты и в новых протоколах: атака KRACK на WPA2 (2017) и Dragonblood на WPA3 (2020) позволили расшифровывать трафик или восстанавливать пароли[10][11]. Время подготовки атак сократилось до минут, а безопасность канала стала непрерывным процессом обновлений[9]. На 2026 год канальный уровень остаётся главной мишенью при внутреннем проникновении (подмена ARP, перехват трафика), особенно в исторически доверенных и медленно обновляемых промышленных сетях[12].
.png)
Угрозы канального уровня
Подмена адресов
Кадр канального уровня не содержит собственной аутентификации: любой узел вправе объявить любой адрес своим. Подмена MAC-адреса заставляет коммутатор направлять кадры на порт противника, а подмена записей ARP — связать адрес шлюза с адресом злоумышленника в таблицах всех узлов сегмента; после этого трафик идёт через посредника, который может читать и менять данные[2]. Современные исследования подтверждают, что подмена адресов остаётся базовым инструментом проникновения: она открывает путь к перехвату учётных данных и внедрению в сессии приложений, а обнаружение затруднено, потому что подделанный кадр синтаксически ничем не отличается от настоящего[6].

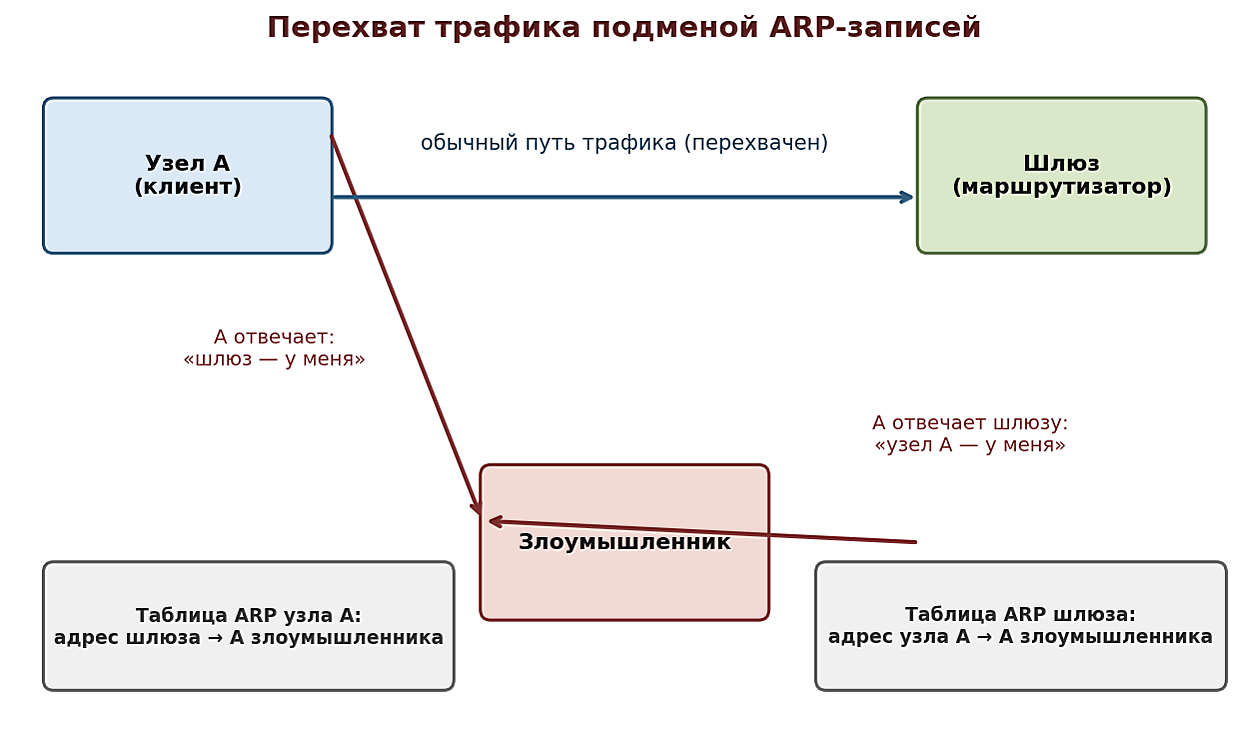

Механика подмены проста и потому опасна: узел отправляет ARP-ответ без запроса, объявляя адрес шлюза своим, и все участники сегмента обновляют таблицы. Защитная логика строится на проверке таких ответов: привязка адресов, полученная из легитимных DHCP-ответов, позволяет коммутатору отбрасывать несоответствующие объявления автоматически[13]. Российские разработки демонстрируют практическое обнаружение таких атак по анализу трафика и таблиц: аномальная частота ответов и несоответствие привязок выявляются в реальном времени, что подтверждено экспериментальной апробацией на действующих сегментах[12].
Цена успеха подмены высока: получив позицию посредника, противник видит трафик до того, как он покинет сегмент, и может копировать учётные данные, вставлять в веб-страницы посторонние элементы или прерывать соединения. Защита приложений шифрованием с проверкой сертификатов ограничивает ущерб, но не отменяет проблему: внутри сегмента остаются служебные потоки, резервные копии, репликация баз данных — трафик, который редко защищён собственными средствами. Поэтому современная модель угроз рассматривает канальный перехват как подготовительный этап: им противник пользуется, чтобы добраться до более ценных целей[2].
Перегрузка оборудования

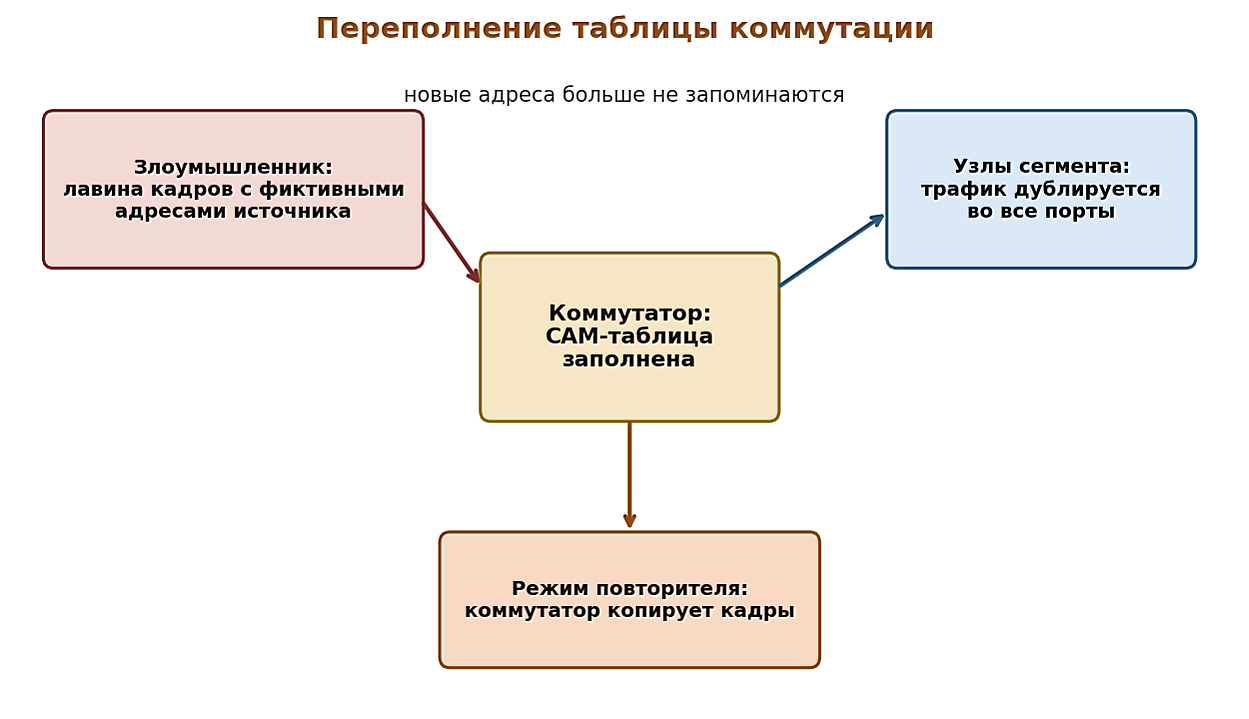

Вторая группа угроз эксплуатирует ограниченность ресурсов коммутатора. Таблица MAC-адресов конечна, и атака переполнения заполняет её фиктивными адресами, после чего коммутатор вынужден копировать кадры во все порты — такое поведение превращает его в повторитель, и противник получает доступ ко всему трафику сегмента[6]. Близкий приём — генерация штормов служебных кадров: лавины широковещательных пакетов или зацикленных описаний топологии порождают широковещательный шторм, выводят сегмент из строя, и наступает отказ в обслуживании — без единого затронутого узла[4]. Для таких атак не нужен доступ к конфигурации: достаточно обычного подключения к сети и генератора кадров.
Источник штормовых атак легко скрыть: кадры с меняющимися адресами не позволяют выявить злоумышленника без ведения журналов портов. Ответная мера — ограничение скорости изучения адресов — локализует эффект на одном порту; кадры с адресов вне разрешённого набора отбрасываются с записью события в журнал[4]. Дополнительно защищается управляющая плоскость: служебные кадры, адресованные самому коммутатору, обрабатываются отдельной очередью с лимитами, чтобы лавина запросов не лишила администратора доступа к управлению в момент атаки[14].
Атаки на VLAN и топологию
Изоляция виртуальных сетей обеспечивается тегами кадров, которые противник может подделать. Двойная маркировка и переговоры о транке позволяют кадру выйти за пределы своей виртуальной сети, а перебор идентификаторов VLAN даёт карту сегментов[15]. Программно-конфигурируемые сети наследуют эти риски: динамическое назначение тегов через контроллер защищено лишь настолько, насколько защищён сам канал управления[16]. Отдельный сюжет — атаки на протокол построения дерева: объявление себя корневым коммутатором меняет топологию потока и уводит трафик через узел противника[14].
.png)
Стойкость изоляции VLAN проверяется настройкой каждого порта: доступные порты не должны участвовать в согласовании транков, а список разрешённых виртуальных сетей на транковых соединениях ограничен необходимым. Дополнительные механизмы — приватные сегменты внутри одной VLAN, где узлы изолированы друг от друга на уровне коммутации, и фильтрация служебных протоколов обнаружения соседей, ограничивающая распространение сведений о топологии[4]. Анализ рисков VLAN-атак показывает, что большинство успешных сценариев связано не с дефектами протокола, а с ошибками конфигурирования, которые накапливаются по мере роста сети[15].
Атаки на DHCP
Служба раздачи адресов — ещё одна точка входа. Ложный DHCP-сервер выдаёт клиентам свой адрес в качестве шлюза и сервера имён, переводя трафик сегмента под контроль противника; атака исчерпания пула, напротив, переполняет диапазон адресов фиктивными запросами и лишает службу работоспособности[17]. Экспериментальные работы показывают, что оба варианта легко автоматизируются, а их последствия касаются не только адресации: через ложные параметры передаются и маршруты к почтовым и веб-серверам, что делает атаку удобной ступенью к перехвату паролей[18].
Последствия атаки на DHCP выходят за пределы адресации: вместе с адресом шлюза клиент получает адреса серверов имён и маршруты, поэтому ложные параметры ведут к перехвату даже тех соединений, которые пользователи считают защищёнными. Корпоративные сценарии усложняют картину: телефоны и камеры получают адреса через собственные виртуальные сети, голосовой трафик выделен в отдельный пул, и каждая такая служба добавляет ложному серверу новый способ внедриться в инфраструктуру телефонии и видеонаблюдения[18]. Классификация вариантов подмены DHCP показывает, что защитнику приходится различать сценарии по направлению: от клиента к серверу и от сервера к клиенту требуют разных средств[18].
Защита проводных сетей

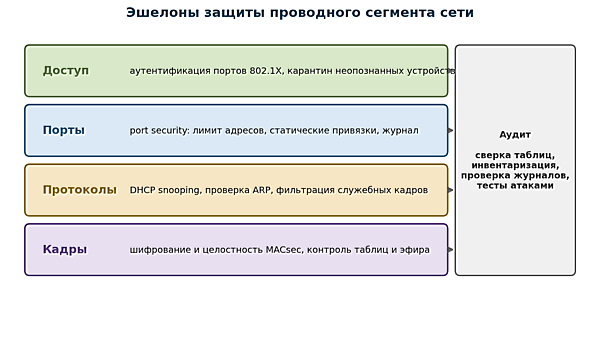

Port security и контроль таблиц
Базовый механизм коммутаторов ограничивает число MAC-адресов на порту: при нарушении правила порт отключается или отправляется уведомление[4]. Таблицы коммутации защищаются лимитом скорости обучения и статическими записями, а фильтрация служебных кадров (ARP по DHCP-привязкам, запрет транков на портах доступа) блокирует классические атаки подмены[6]. Поскольку жёсткая привязка неудобна для динамичных рабочих мест, строгие списки применяют для серверов, а на пользовательских портах используют лимиты, периодически сверяя таблицы с инвентаризацией для выявления аномалий[4].
Контроль DHCP
Механизм DHCP snooping разделяет доверенные (серверные) и клиентские порты, отбрасывая нелегитимные ответы и формируя таблицу привязок[13]. Эта таблица используется для валидации ARP и защиты от исчерпания пула адресов[18]. В критичных сегментах применяется автоматическое обнаружение и блокировка ложных DHCP-серверов[19].
Аутентификация портов
Стандарт IEEE 802.1X закрывает порт до успешной аутентификации, перенося доверие с физического порта на пару «пользователь — устройство»[20]. В сочетании с другими механизмами это формирует практический стандарт защищённого доступа[4]. Для устройств без интерактивного ввода (принтеры, камеры) применяется резервная MAC-аутентификация с помещением в изолированный сегмент как компромисс между удобством и безопасностью[20].
.png)
.png)
Защита беспроводных сетей
От WEP до WPA3
История беспроводной защиты — история исправления собственных стандартов. WEP 1999 года был сломан фундаментально: потоковый шифр со слабыми векторами инициализации позволял восстанавливать ключ по накопленному трафику[7]. WPA 2003 года ввёл временные ключи и контроль целостности, WPA2 2004 года перевёл шифрование на AES и добавил контроль целостности, но сохранил уязвимое к повторной установке ключей рукопожатие[10]. WPA3 2018 года добавил устойчивый к перебору обмен, однако и он потребовал исправлений после публикации побочных атак на рукопожатие[11]. Сравнительный анализ современных протоколов показывает, что практическая стойкость достигается сочетанием актуальной версии WPA, длинных паролей и своевременных обновлений точек доступа[5].
Слабое звено — упрощённые механизмы настройки: автоматическая генерация конфигураций по нажатию кнопки и короткие пароли по умолчанию сводили на нет стойкость протоколов в домашних установках. Обзоры инцидентов показывают, что значительная часть успешных атак на беспроводные сети связана не с дефектами WPA2 или WPA3, а со слабыми паролями и не обновляемым оборудованием: криптография защищает канал, но не защищает от владельца, выбравшего простой пароль[9]. Сравнительный анализ протоколов прямо рекомендует проверять и человеческую часть контура: длину пароля, отказ от общего ключа на всех устройствах, регулярную смену секретов[5].
Эволюция протоколов дала защитнику и диагностический инструмент: версия WPA, согласованная с каждым клиентом, стала индикатором зрелости сети. Наличие устройств, использующих устаревшие режимы, говорит не только о риске, но и о парке старого оборудования, которое будет атаковано в первую очередь. Поэтому аудиты включают инвентаризацию по согласованным режимам защиты: результат показывает, сколько устройств придётся обновить и какой эффект даст переход, а попытки сохранить «вечный совместимый режим» признаются прямой дорогой к компрометации сегмента[5].
Радиомониторинг
Среда беспроводной сети общедоступна, поэтому обнаружение атак выносится в наблюдение за эфиром. Системы беспроводного обнаружения и предотвращения вторжений ищут ложные точки доступа, копирующие имя сети, аномальные кадры отключения клиентов и несанкционированные подключения[21]. Российские методики дополняют эфирный контроль организационными мерами: регламентом точек доступа, проверкой покрытия на выходе за периметр и периодическим радиомониторингом помещений на несанкционированные устройства[9]. Практика показывает, что без такого мониторинга даже корректно настроенная сеть остаётся уязвимой к простейшей атаке — установке ложной точки доступа в соседней комнате[21].
.png)
Мониторинг эфира имеет естественные пределы: он видит только ту часть спектра, которую покрывают датчики, и не отличает намеренную атаку от помех бытового оборудования без дополнительного анализа. Клиентские системы защиты дополняют стационарные датчики: устройство самого клиента замечает кадры отключения и смену точки доступа с тем же именем и сообщает об этом в центральный контур[21]. Комбинация датчиков и клиентских агентов даёт наиболее полную картину, но требует координации: сообщения от сотен устройств необходимо сводить и фильтровать, чтобы служба безопасности видела инциденты, а не поток шумовых событий[21].
Стандартизация
Защита канального уровня стандартизована семейством IEEE 802. Механизм портового контроля 802.1X закрепил модель централизованной аутентификации доступа[20], а стандарт MACsec добавил криптографическую защиту кадров Ethernet: шифрование и контроль целостности на канальном уровне без изменений в приложениях[22]. Программно-конфигурируемая реализация показывает, что защита кадров может следовать за динамикой виртуальных топологий, включая сегменты дата-центров[22]. Для беспроводных сетей последовательность WPA-профилей стала де-факто международной шкалой зрелости: наличие актуального профиля — первый вопрос любого аудита[5].
Российская практика дополняет международные стандарты регламентами и методиками: обзоры угроз и рекомендации по настройке коммутаторов входят в состав корпоративных политик, а учебные курсы по защите сетей включают канальный уровень как обязательный раздел[9]. Накопленный в исследовательских работах опыт демонстраций атак и контрмер перевёл безопасность канального уровня из разряда тонких настроек в обязательный элемент проектирования: сегмент считается защищённым, когда аутентифицировано каждое подключение, ограничены все служебные протоколы и за эфиром установлено наблюдение[12].
Практический аудит сегмента сводится к проверяемому перечню: каждый порт закрыт до аутентификации или ограничен по адресам, DHCP-ответы принимаются только с доверенных портов, служебные протоколы фильтруются на границе сегментов, беспроводная сеть работает на актуальном профиле защиты, а эфир и таблицы коммутации находятся под наблюдением. Такой перечень переводит защиту канального уровня из области экспертных тонкостей в предмет регулярной проверки, где отклонение от списка — повод для корректирующих мер[4]. Именно этот сдвиг — от разовых настроек к непрерывному соответствию проверяемым требованиям — и составляет содержание современной безопасности канального уровня[12].
Типовой раздел корпоративной политики по канальному уровню включает требования к аутентификации портов, состоянию служебных протоколов, версиям беспроводной защиты и ведению журналов коммутации. Учебные курсы дополнились лабораторными работами, где студент демонстрирует атаку подмены и затем закрывает её стандартными механизмами; такой порядок — сначала увидеть уязвимость, затем ввести контрмеру — воспроизводит реальный цикл развития области[12].
