SwisTrack

Программа выросла из потребностей экспериментов роевой робототехники и поведенческой биологии, которые велись в EPFL в начале 2000-х годов. Наблюдение за группами роботов и насекомых требовало автоматической фиксации позиций каждого участника, а готовых решений на тот момент не было: практически каждая лаборатория писала собственную программу сопровождения, непригодную для повторного использования^[2]. Инициатива объединить усилия в общий открытый проект принадлежала Николаусу Корреллу, который и запустил разработку SwisTrack^[4].

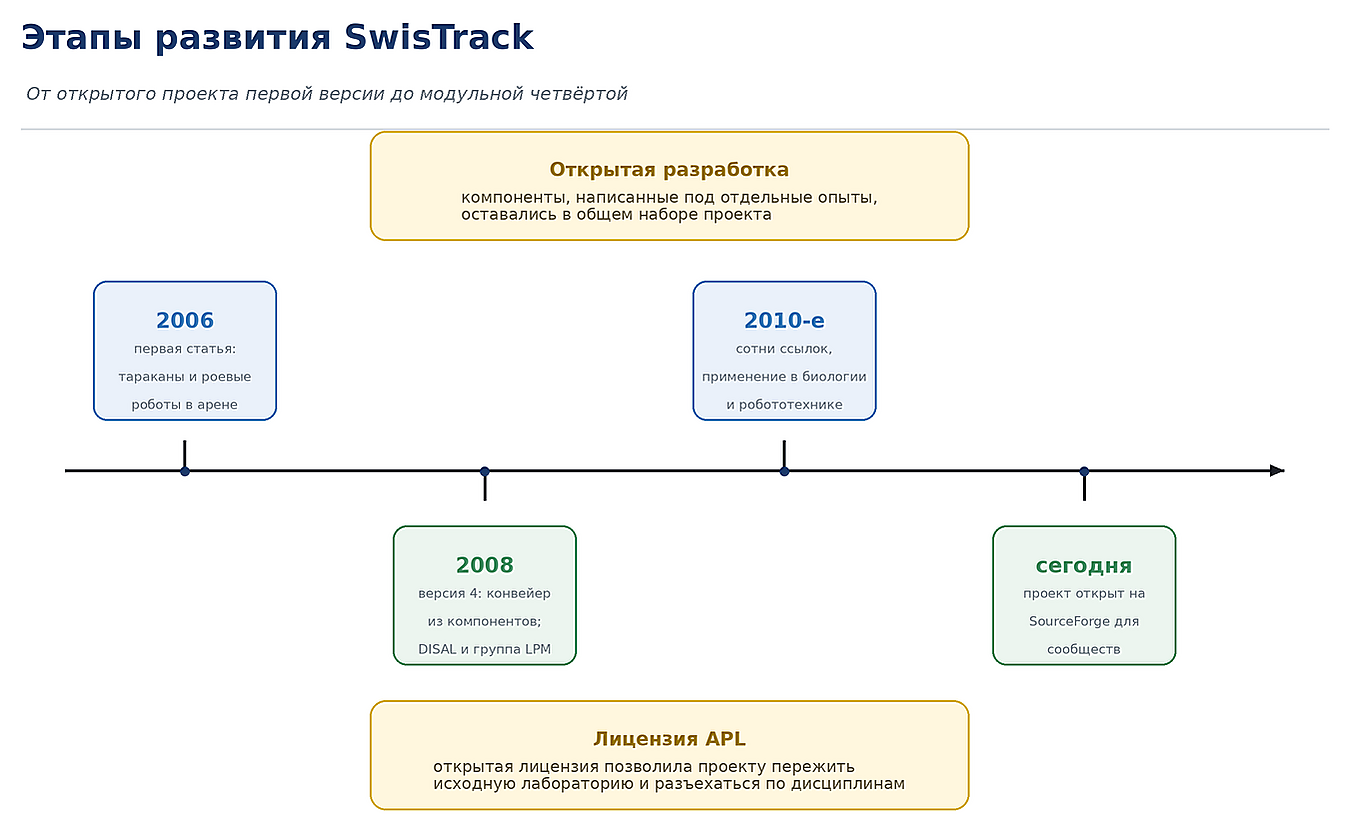

Первая статья о системе описала программу как платформонезависимый и устойчивый инструмент, рассчитанный на исследования в роевой робототехнике и поведенческой биологии, и продемонстрировала её на двух задачах: сопровождении группы тараканов и роевой инспекции помещений группой роботов^[2]. Авторы подчёркивали, что акцент сделан на простоте использования: программа предназначалась исследователям, далёким от программирования машинного зрения^[2].

Четвёртая версия, представленная в 2008 году, стала результатом переработки: конвейер обработки собирается пользователем из независимых компонентов, обменивающихся данными через именованные каналы; сама программа следит за временем работы каждого компонента, помогая ускорять обработку^[4]. Разработку вели лаборатория распределённых интеллектуальных систем и алгоритмов (DISAL) и группа машинного зрения LPM при EPFL^[1]. Лаборатория DISAL ведёт страницу проекта со списком публикаций и материалов^[5]. Проект размещён на портале SourceForge и открыт для вклада со стороны сообществ робототехники и биологии^[1]. Файлы проекта — сборки для разных систем и исходные тексты — публикуются на странице загрузок^[6]. Каталоги нейробиологических ресурсов отмечают SwisTrack среди инструментов сопровождения движения, полезных для автоматических измерений поведения^[7].

SwisTrack получает изображения с подключённых камер или из видеофайлов и выдаёт готовые траектории: координаты каждого агента по кадрам, его ориентацию и пройденный путь^[1]. Поддерживаются камеры, подключаемые по USB, FireWire и Gigabit Ethernet, а также видеозаписи в формате AVI^[1]. Эксперимент может обрабатываться в реальном времени, по мере поступления кадров с камеры, либо в пакетном режиме по готовой записи — это позволяет готовить и отлаживать алгоритм на записанном материале, а затем применять его на живом эксперименте^[4].

Программа рассчитана на одновременное сопровождение многих агентов, что отличает её от инструментов слежения за единственным объектом. Типичные опыты включают десятки роботов или насекомых в общей арене, где объекты пересекаются, заслоняют друг друга и меняют направление движения^[2]. Результатом работы служит таблица траекторий, пригодная для дальнейшей статистической обработки. Маршруты сохраняются в файлы и передаются внешним программам через интерфейсы для MATLAB, Java и C++, что позволяет разбирать эксперимент в привычной среде без правки исходного кода^[4].

Наблюдаемые величины соответствуют типовым запросам групповых экспериментов. По каждому агенту программа выдаёт положение в кадре, ориентацию по направлению тела или метки и накопленную траекторию. Производные величины — скорости, взаимные расстояния, степени сближения — вычисляются после опыта по таблице маршрутов^[4]. Именно ориентация отличает сопровождение агентов от простой проверки присутствия: для роботов и насекомых важно, куда направлен объект, поскольку поведение определяется направлением движения^[2].

От инструментов слежения за одиночным объектом программу отличает сама постановка результата: важно не удержать рамку вокруг одного героя сцены, а выдать полный журнал группового опыта, где ни один агент не потерян^[2]. Такое требование меняет приоритеты алгоритмов: на первый план выходят не визуальное качество сопровождения, а полнота и достоверность траекторий, устойчивость к перекрытиям и честная обработка разрывов^[4].

Калибровка занимает в программе отдельное место: по изображению тест-объекта строится модель связи пиксельных координат с координатами арены, и все измерения переводятся в физические единицы^[4]. Авторы четвёртой версии экспериментально оценивали точность сопровождения подвижного робота в зависимости от шума камеры и качества калибровочной модели, доводя погрешность до величин, приемлемых для количественных биологических и робототехнических измерений^[4].

Программа написана на C++ с использованием библиотеки wxWidgets для интерфейса и сетевого обмена^[8], а всю обработку изображений ведёт библиотека OpenCV^[1][9]. Документация библиотеки открыта и сопровождается сообществом^[10]. Выбор OpenCV даёт доступ к проверенным быстрым алгоритмам — от фильтрации до поиска контуров, — не вынуждая разработчиков SwisTrack повторно реализовывать их внутри проекта^[11].

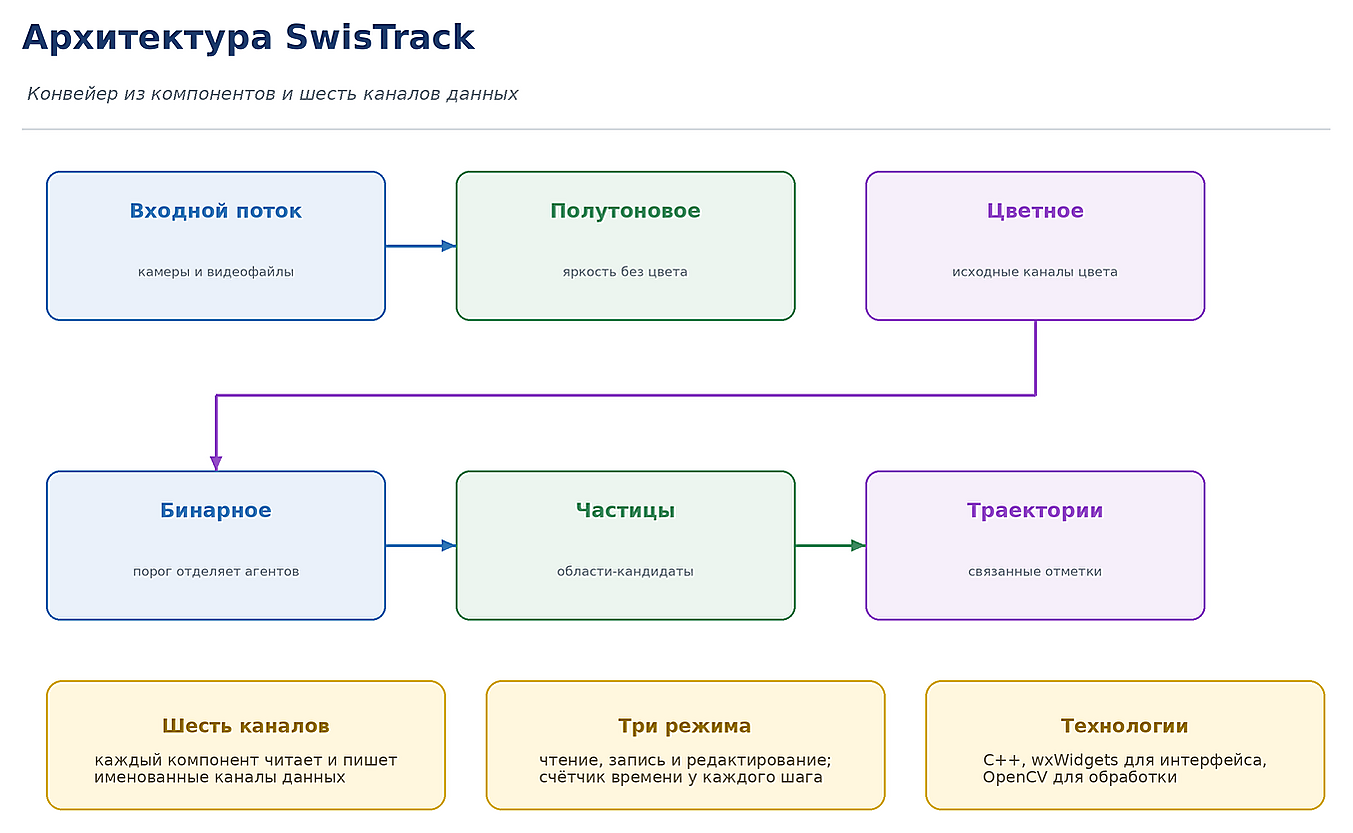

Обработка устроена как конвейер, который пользователь собирает из компонентов: каждый компонент получает данные предыдущего шага, выполняет свою операцию и передаёт результат дальше^[4]. Компоненты обмениваются данными через шесть именованных каналов: входной поток, полутоновое изображение, цветное изображение, бинарное изображение, список частиц и список траекторий^[4]. Для каждого канала компонент работает в одном из трёх режимов: чтение, запись или редактирование, при котором данные и читаются, и изменяются. Такая схема делает состав конвейера явно видимым и позволяет заменять отдельные шаги без вмешательства в остальные^[4].

Модульность распространяется и на расширение программы: опытный программист добавляет собственные компоненты через предоставленный интерфейс, не перестраивая остальное^[4]. Пользовательский интерфейс позволяет настраивать параметры каждого компонента, наблюдать промежуточные изображения на экране и запускать обработку как по живому потоку, так и по записи^[1].

Типовой конвейер сопровождения отражает классическую схему машинного зрения: предобработка, выделение объектов, сопоставление отметок с уже ведущимися траекториями^[12]. На этапе предобработки кадр переводится в полутоновый вид, выравнивается освещение и вычитается фон арены; на этапе выделения применяется пороговая сегментация, дающая бинарное изображение, из которого извлекаются частицы — области, соответствующие агентам^[4].

Для агентов с опознавательными метками программа дополнительно определяет личность каждого объекта по коду метки; для немаркированных агентов идентичность удерживается от кадра к кадру сопоставлением отметок с траекториями^[4]. Сопоставление опирается на предсказание положения: новая отметка присоединяется к траектории, если отклонение от экстраполированной позиции укладывается в заданный строб, что сохраняет статистические свойства последовательностей и удерживает траектории от ложных переключений между объектами^[13].

Выбор конкретного алгоритма сопровождения зависит от сцены: сравнительные обзоры трекеров показывают, что устойчивость к вращению, переменному освещению и перекрытиям существенно различается между алгоритмами, поэтому конвейер собирается под условия конкретного эксперимента^[14].

Маркированные и немаркированные агенты предъявляют разные требования к конвейеру. Опознавательная метка с цветным или кодовым рисунком снимает проблему идентичности: после выделения области программа распознаёт метку и привязывает отметку к конкретному агенту независимо от его пути^[4].

Немаркированные агенты требуют аккуратного стробирования и предсказания движения: при плотной группе и быстрых манёврах отметки способны переключаться между траекториями, поэтому период съёмки и размеры стробов подбираются под скорость объектов^[13].

Общие принципы построения алгоритмов выделения и сопровождения объектов — от пороговой обработки до связи отметок с траекториями — описаны в учебной литературе по машинному зрению и составляют теоретическую основу конвейера^[15]. Практическая ценность SwisTrack в том, что эти шаги уже собраны в настраиваемые компоненты с графическим интерфейсом и проверены на задачах робототехники и биологии^[4].

Типовой рабочий цикл экспериментатора начинается с настройки источника изображений: выбирается камера с параметрами съёмки либо файл записи, после чего снимается тестовый кадр для калибровки^[4]. Калибровочная модель строится по тест-объекту известного размера и привязывает пиксельные координаты к координатам арены; программа сопровождает калибровку отдельным компонентом, и её результат используется всеми последующими шагами^[4]. Калибровочная модель строится методами калибровки камеры, подробно описанными в документации библиотеки машинного зрения^[16].

Такой цикл отделяет настройку от сбора данных: однажды подобранный конвейер применяется к сериям опытов без изменений, что делает измерения сравнимыми между собой^[2].

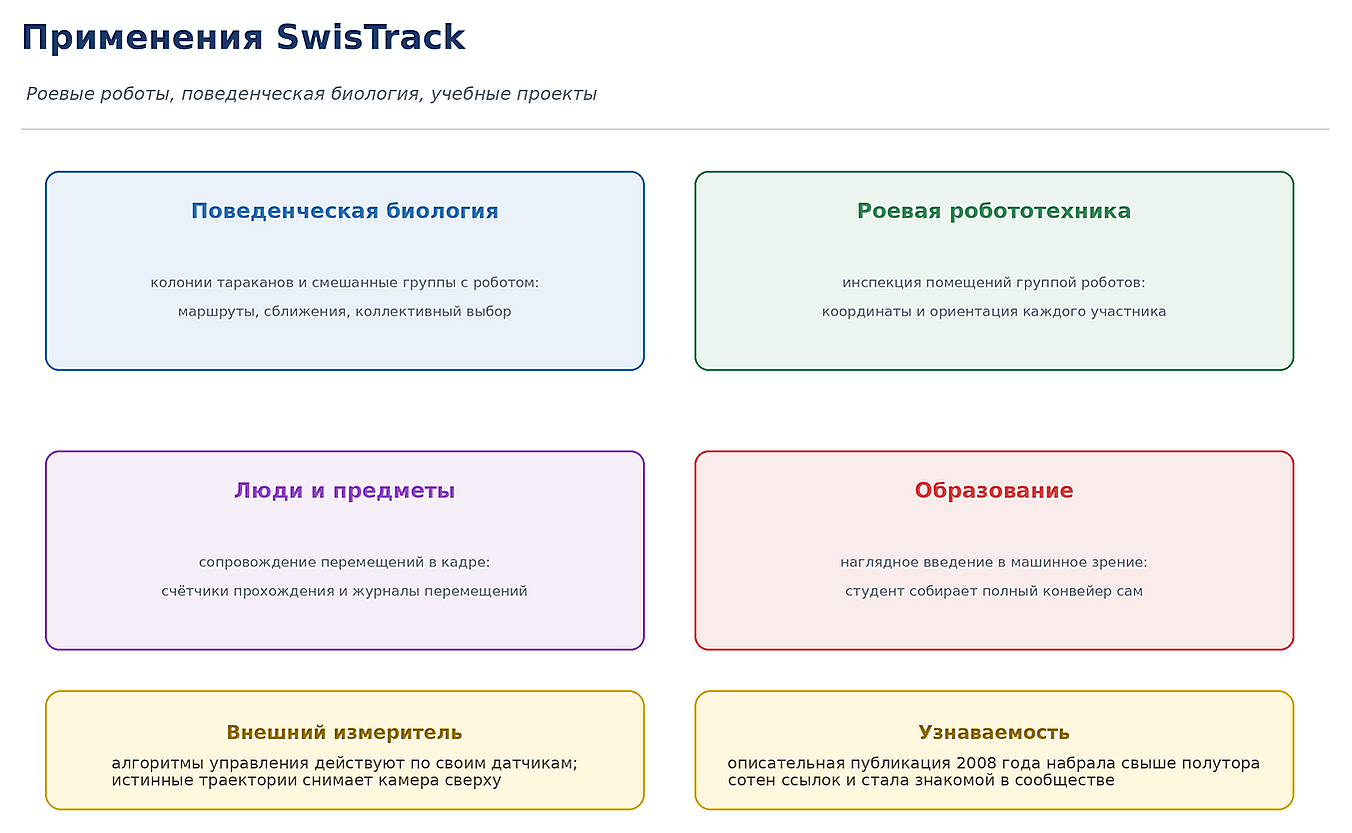

Первой демонстрацией системы стали два опыта: сопровождение группы тараканов, для которых отслеживались индивидуальные маршруты в арене, и роевой инспекции, где группа роботов обследовала помещение, а программа фиксировала их координаты и ориентацию^[2]. На этой основе выросли работы по интеграции робота в животную группу: смешанные группы тараканов и роботов наблюдались тем же аппаратом видеоотслеживания, что позволило количественно описать влияние робота на поведение колонии^[17].

В робототехнике программа обслуживает эксперименты с группами мобильных агентов: сопровождение при коллективной инспекции, измерение траекторий при распределённом обследовании, проверка моделей взаимодействия^[18]. Видеоотслеживание в таких опытах выполняет роль внешнего измерителя: алгоритмы управления действуют по собственным датчикам, а истинные траектории для проверки достоверности снимаются сверху камерой и разбираются после опыта^[19].

Программа применяется и за пределами исходных областей — для сопровождения людей и предметов в кадре, в учебных проектах по машинному зрению и как пример модульной открытой архитектуры^[1]. Публикация 2008 года, представлявшая четвёртую версию, по данным учёта цитирований набрала свыше полутора сотен ссылок и сделала название программы знакомым в сообществе, работающем с групповыми экспериментами^[4][20].

Авторы программы исходили из того, что готового стандартного решения для сопровождения множества агентов не существовало, и каждая группа обслуживала собственные одноразовые разработки^[4]. Ближайшим по духу примером общего инструмента назывался расширяемый редактор изображений с подключаемыми модулями, ставший общим ресурсом целого сообщества; SwisTrack задумывался как аналогичный общий ресурс, но предметно настроенный на задачу сопровождения^[4].

Ниша SwisTrack — лабораторные эксперименты со стационарной камерой и многими агентами; для других условий съёмки применяются иные инструменты, и программа сознательно не пытается их покрыть^[2].

Проект распространяется через портал SourceForge^[1]. Лицензия — Adaptive Public License, входящая в список одобренных Open Source Initiative^[21]: код можно использовать и изменять в том числе в закрытых разработках при соблюдении условий лицензии^[6].

Программа распространяется в сборках для Linux и Windows, а сборка из исходных текстов возможна и на других платформах, включая macOS: зависимости ограничиваются библиотеками интерфейса и машинного зрения, доступными для всех распространённых систем^[1]. Аппаратные требования определяются камерой и объёмом обработки: для лабораторных сцен достаточно обычного рабочего компьютера, а узким местом становится не процессор, а пропускная способность шины камеры при высоком разрешении^[4].

Производительность оценивается по собственным счётчикам компонентов: разработчики вводили их, чтобы ускорение конвейера опиралось на измерения, а не на догадки^[4]. Работа в реальном времени достижима для умеренных разрешений и не слишком плотных сцен; при плотных группах и цветных метках конвейер переходит в режим обработки записи, что не мешает исследованию, поскольку эксперимент фиксируется видеозаписью^[4].

Сила программы — в сочетании модульности с готовыми компонентами: эксперимент описывается конвейером из настраиваемых блоков, а не программированием, поэтому постановщик опыта обходится без навыков разработки^[4]. Открытый код и лицензия позволяют встраивать компоненты в собственные инструменты, а измерение времени работы каждого блока помогает укладываться в реальное время^[4].

Ограничения вытекают из самой схемы: обработка рассчитана на стационарную камеру над ареной и плоское движение, поэтому сопровождение в объёме или на подвижной камере выходит за пределы задач программы^[2]. Качество результата зависит от условий съёмки — контраста агентов с фоном, стабильности освещения и плотности группы: при сильных перекрытиях сопоставление отметок с траекториями затрудняется, и типовые алгоритмы требуют подстройки под конкретную сцену^[14].

Выделение и связывание объектов в кадре остаётся активной областью машинного зрения, и для новых классов сцен готовые компоненты могут потребовать замены на собственные^[12].
