Р-12

Р-12
индекс ГРАУ: 8К63
по классификации НАТО: SS-4 Sandal
Р-12 в Музее космонавтики им. К. Э. Циолковского
Р-12 в Музее космонавтики им. К. Э. Циолковского
Тип БРСД
Статус снята с вооружения
Разработчик Союз Советских Социалистических Республик ОКБ-586
Главный конструктор М. К. Янгель
В. В. Грачев (ведущий конструктор)
Годы разработки Р-12: С 13 августа 1955
Р-12У: С 30 мая 1960
Начало испытаний Р-12: 22 июня 1957 — 27 декабря 1958
Р-12У: декабрь 1961 — декабрь 1962
Принятие на вооружение Р-12: 4 марта 1959
Р-12У: 15 июля 1963
Производитель Завод №586 (Днепропетровск)
Завод №172 (Пермь)
Завод №47[1] (Оренбург)
Завод №166 (Омск)
Годы производства 1958-1967
Единиц произведено 2300
Годы эксплуатации 15 мая 1960 — июнь 1989
Основные эксплуатанты Флаг СССР РВСН
Модификации Р-12У
Основные технические характеристики
Максимальная дальность: 2080 км
Масса ГЧ / Забрасываемый вес: 1600 кг
Количество и мощность ББ: 1×2,3 Мт
Точность (предельное отклонение): 5 км
↓Все технические характеристики
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Р-12 (индекс ГРАУ — 8К63, по классификации МО США и НАТО — SS-4 Sandal (с англ. — «Сандаловое дерево»)) — советская жидкостная одноступенчатая баллистическая ракета средней дальности (БРСД) наземного базирования.

Головной разработчик — ОКБ-586 под руководством М. К. Янгеля, ведущий конструктор — В. В. Грачев. Принята на вооружение в 1959 году.

Р-12 — баллистическая ракета средней дальности, предназначалась для нанесения ударов по объектам противника на расстояниях от 800 до 2100 км с использованием наземного стартового комплекса 8П863. Ракеты Р-12 состояли на вооружении РВСН СССР с 1960 по 1990 год (на боевом дежурстве с 15.05.1960 г.), было развернуто более 600 ракет, всего произведено свыше 2300 ракет.

Ракета Р-12 на Красной площади во время парада 1 мая 1965 года

В 1964 году на вооружение была принята ракета Р-12У (индекс 8К63У) с шахтным базированием в стартовом комплексе группового старта 8П763 «Двина».

История создания

[править | править код]

В 1950-е годы в Днепропетровске был создан «номерной» завод № 586 — Особое конструкторское бюро (ОКБ) № 586 (впоследствии КБ «Южное»), главной задачей которого стало серийное производство королёвской «пятерки» — ракеты Р-5М. 9 мая 1951 года вышло секретное постановление Совета Министров СССР «О передаче Министерству вооружения СССР Днепропетровского автомобильного завода… о прекращении на заводе выпуска автомобильной техники и об организации серийного производства ракет». С 1951 года завод именуется предприятием П/я 186, а его полное закрытое название — Государственный союзный завод № 586"[2].

Для разработки более перспективной ракеты, использующей долгохранимые высококипящие компоненты топлива, 13 февраля 1953 года постановлением Совета Министров СССР конструкторскому отделу завода № 586 под руководством главного конструктора Будника Василия Сергеевича была поручена разработка эскизного проекта ракеты средней дальности. 10 апреля 1954 года на заводе было создано ОКБ, руководителем которого назначили Янгеля Михаила Кузьмича, одновременно В. С. Будник был назначен его первым заместителем. М. К. Янгель сразу решает создать боевую ракету на высококипящих компонентах топлива с дальностью полёта до 2000 км и ядерной головной частью.

13 августа 1955 года было принято Постановление Совета Министров СССР «О создании и изготовлении ракеты Р-12 (8К63)»[3], и уже в октябре 1955 года удалось выпустить её откорректированный эскизный проект. Ракета предназначалась для поражения площадных целей (площадью около 100 кв.км). Два года ушло на разработку проекта и постройку опытной серии новой баллистической ракеты. Для этой ракеты в ОКБ-456 Глушко Валентина Петровича создавался новый двигатель — РД-214. Первые огневые стендовые испытания двигателя прошли в Научно-исследовательском институте (НИИ-229) в Загорске в марте 1957 года, всего к началу лётных испытаний такую стендовую отработку прошли четыре двигателя.

5 мая 1957 года первую испытываемую на полигоне ракету Р-12 в головном сборочном цехе завода № 586 погрузили в вагон, и в начале лета 1957 года специальный эшелон с новым «изделием» прибыл на полигон Капустин Яр в Астраханской области. Первый пуск состоялся 22 июня 1957 года. На полигон приехали главные специалисты ОКБ: М. К. Янгель, В. С. Будник, Л. Е. Васильев, В. М. Ковтуненко, Н. Ф. Герасюта, Б. И. Губанов, В. А. Грачев (ведущий конструктор ракеты), проектанты, конструкторы, двигателисты, управленцы, баллистики, прочнисты, испытатели. Руководил бригадой подготовки и проведения пуска испытатель Загорского НИИ Анатолий Степанович Бабушкин. Председателем госкомиссии назначили генерал-лейтенанта Андрея Соколова. Р-12 уверенно взлетела и, пролетев две тысячи километров, попала в заданный район в Центральном Казахстане. С успехом заводчан поздравил маршал М. И. Неделин. Всего было подготовлено и запущено 25 ракет. Несмотря на явный успех, были обнаружены и недостатки, например требовалось найти надёжное техническое решение для того, чтобы отделение головной части от носителя не влияло на точность стрельбы.

В середине сентября 1958 года на ГЦП-4 проводился первый показ руководителям государства ракетной техники. Им были продемонстрированы пуски ракет Р-12 и Р-11М. После показа Н. С. Хрущёв заявил, что баллистические ракеты могут быть грозным и надёжным щитом Родины. Ракета Р-12, благодаря сравнительной простоте, дешевизне, надёжности и высокой боеготовности, стала самой массовой БРСД, принятой на вооружение. Ещё до окончания лётно-конструкторских испытаний (ЛКИ) ракеты правительством СССР для ликвидации отставания от США в области средств доставки ядерных зарядов было приняло решение о массовом серийном изготовлении ракет Р-12.

Кроме завода № 586 в Днепропетровске, серийное производство ракет Р-12 было организовано на машиностроительных заводах № 166 (г. Омск), Завод №172 (г. Пермь) и Оренбургском авиационном заводе № 47[1]. Всего было изготовлено около 2300 ракет Р-12. Решение о развертывании ракетного производства на наиболее подготовленных предприятиях страны было принято Правительством СССР в декабре 1957 года. Производство самой совершенной на то время жидкостной баллистической ракеты средней дальности Р-12 предписывалось развернуть на 4 заводах страны — в Днепропетровске («Южмаш»), с 1959 года в Омске (Омский авиационный завод), с 1959 года в Оренбурге (Оренбургский машиностроительный завод № 47)[4], с 1958 года в Перми (Пермский машиностроительный завод имени В.И. Ленина (Мотовилихинские заводы)). 12 марта 1958 года приказом Совнархоза Пермского экономического административного района было создано специальное производство по изготовлению ракетных двигателей на Заводе имени Я. М. Свердлова. Жидкостные ракетные двигатели (ЖРД) РД-214 (8Д59) для БРСД 8К63 и РД-214У (8Д59У) для БРСД 8К63У изготовлялись с ноября 1958 года по июль 1972 года.

Создание БРСД Р-12 с термоядерным зарядом, дальностью полёта в 2000 км, способной простоять в заправленном состоянии, готовой к пуску, целый месяц, с учётом её относительной дешевизны и простоты в изготовлении было очень большим прорывом в области стратегических вооружений. За эту разработку Указом Президиума Верховного Совета СССР ОКБ-586 и завод-изготовитель № 586 были награждены высшей наградой страны — орденом Ленина. Главному конструктору М. К. Янгелю, его первому заместителю В. С. Буднику, директору завода Л. В. Смирнову было присвоено звание Герой Социалистического Труда. Большая группа создателей ракеты — разработчиков, производственников и специалистов смежных организаций была награждена орденами и медалями СССР, для вручения наград в Днепропетровск лично приезжал Н. С. Хрущёв.

4 марта 1959 года боевой ракетный комплекс наземного базирования с БРСД Р-12 8П863[5] был принят на вооружение, и начато его серийное производство. Ракеты Р-12 стали основным оружием созданных РВСН, массовое серийное производство ракет и ввод их в эксплуатацию позволили создать новый вид Вооруженных Сил СССР. 17 декабря 1959 года вышло Постановление Совета Министров СССР № 1384-615 «Об учреждении должности Главнокомандующего Ракетными войсками в составе Вооруженных Сил СССР»[6], которым были созданы РВСН. Главнокомандующим Ракетными войсками — заместителем министра обороны СССР был назначен Главный маршал артиллерии М. И. Неделин, первым заместителем — генерал-лейтенант В. Ф. Толубко. О создании РВСН как самостоятельного вида Вооружённых Сил было объявлено на IV сессии Верховного Совета СССР в январе 1960 года[7].

Ракета Р-12 на монете Банка России

Устройство

[править | править код]

Ракета была выполнена одноступенчатой, с топливными баками несущей конструкции. Они изготавливались из алюминиево-магниевых сплавов. Верхний бак (окислителя) разделялся промежуточным днищем. Окислитель расходовался сначала из нижней части бака, что создавало более благоприятные условия для стабилизации полёта. В двигателях ракеты впервые в отечественной практике было применено так называемое долгохранимое жидкое топливо (его компоненты обычно называют “высококипящими”): в качестве горючего был использован керосин ТМ–185, а окислителем являлась азотная кислота с добавками АК–27И. Ракета доставлялась к старту в незаправленном состоянии и устанавливалась на стартовый стол. После проведения её вертикализации и прицеливания путём поворота ракеты по азимуту вместе со стартовым столом в заданном направлении, начиналась заправка компонентами топлива и сжатыми газами. Общее время подготовки к пуску составляло около трёх часов и зависело от сложившейся обстановки и уровня обученности боевого расчёта (предельное нормативное время по боевому графику составляло 3 часа 15 минут с момента команды начальника боевого расчёта: «К бою! Занять боевые посты!").

Конструктивно ракета состоит из головной части (ГЧ), переходного отсека, бака окислителя, приборного отсека, бака горючего и хвостового отсека[8].

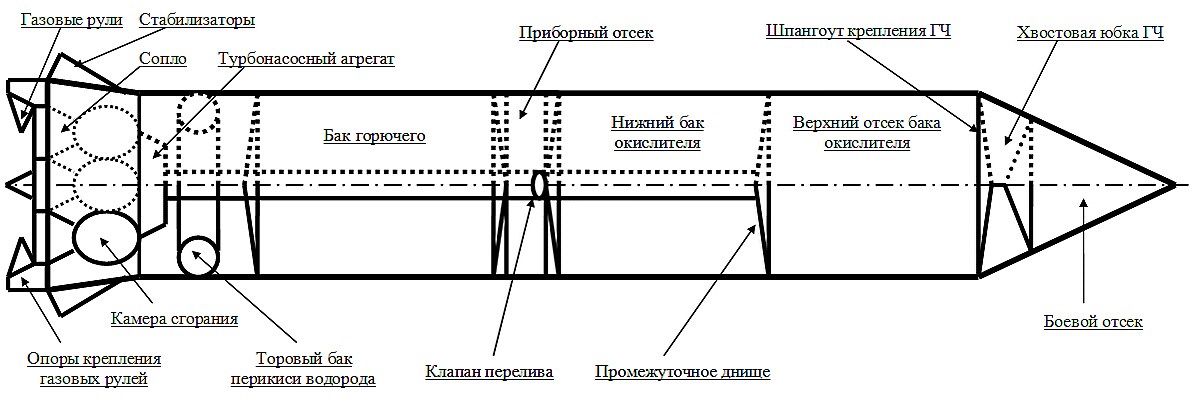

Ракета Р-12 схема

Р-12 несла моноблочную головную часть конической формы, имеющую стальную клёпаную конструкцию и асбо-текстолитовое теплозащитное покрытие. Боевой отсек занимает 3/4 объёма ГЧ и снизу имеет выпуклое полусферическое днище. Крепление ГЧ к ракете осуществляется с помощью короткой аэродинамической конической юбки, которая большим своим основанием устанавливается на переходной отсек и закрепляется пироболтами. Боевое отделение ГЧ происходит с помощью пироблоков и пневмотолкателя. Переходной отсек, изготовленный из алюминиевых сплавов В-95 и Д-16, имеет вид низкого кольца клёпаной конструкции и состоит из силового набора и обшивки.

Бак окислителя ракеты наземного базирования изготовлен из сплава АМг-6, имеет сложную конструкцию и состоит из двух отсеков: верхнего и нижнего, разделённых общим полусферическим днищем. Цилиндрические обечайки отсеков гладкие сварные, из колец, образованных путём сварки гнутых листов с утолщениями в местах сварки. Сверху и снизу бак ограничен полусферическими днищами, соединенными с обечайками с помощью торцевых шпангоутов. Полость верхнего отсека соединена с полостью нижнего с помощью трубопровода перелива, укреплённого в центральной части воронки топливоприёмника бака окислителя. Здесь же установлен клапан перелива топлива, включающий в нужный момент подачу окислителя из верхней части бака. Столь сложная конструкция была впервые применена в практике отечественного ракетостроения и использовалась для улучшения центровки ракеты при прохождении ею зоны максимальных скоростных напоров. Как известно, в то время, как летательный аппарат в полёте переходит через звуковой барьер скорости, аэродинамические центры его значительно смещаются. К этому добавляется смещение центра масс по оси ракеты вследствие выработки топлива из её баков. Такое явление было не столь заметно на первых ракетах, использующих в качестве окислителя жидкий кислород, но на Р-12 применяется азотная кислота, имеющая на 33% бóльшую плотность. Изменение центровки отрицательно влияет на работу системы управления: в полёте приходится дважды менять управляющие коэффициенты — до перехода через звуковой барьер и после этого. Для уменьшения последствий этого явления и был введён такой элемент, как верхний отсек бака окислителя. При выработке компонента из нижнего отсека изменение («дрейф») положения центра масс не столь значительно, и до перехода через трансзвук система управления (СУ) может привести его в соответствие с изменением положения аэродинамического центра. Далее включается клапан перелива, и окислитель начинает поступать в двигатель из верхней части бака, компенсируя последующий «дрейф» аэродинамического центра. Внутрибаковая арматура каждого отсека состоит из продольных пластин-гасителей колебаний жидкости, датчиков уровня топлива и заборной арматуры. В верхней части отсеков размещены кольцевые коллекторы наддува.

Межбаковый приборный отсек цилиндрической формы клёпаной конструкции (силовой набор и обшивка), имеет внутри крестообразную раму для установки приборов системы наведения и управления. СУ автономная, унаследовавшая многие черты подобной системы ракеты А-4, в том числе гироприборы со значительными габаритами. Управляющие сигналы — аналоговые, электрические, служат для приведения в действие электрических пневмо- и гидроклапанов и управляющих механизмов. Кабели и трубопроводы проложены по наружной стороне бакового отсека ракеты и закрыты желобом. В системе управления был предусмотрен аварийный подрыв ракеты. В её состав впервые были включены устройства нормальной и боковой стабилизации центра масс.

Бак горючего состоял из цилиндрической обечайки и двух полусферических днищ. Внутри него по оси в тоннельной трубе проложен расходный трубопровод окислителя. Баки во время полёта ракеты наддуваются сжатым азотом, запас которого сосредоточен в батарее баллонов, смонтированных в хвостовом отсеке.

Хвостовой отсек клёпанной конструкции из сплава В–95 (силовой набор) и Д–16 (обшивка) состоит из цилиндра и конуса. Внутри цилиндрической (верхней) части отсека смонтирован тороидальный сварной бак с перекисью водорода для питания турбонаддувного агрегата (ТНА) двигателя. Поверхность хвостового отсека имеет люки для доступа к агрегатам двигателя. Коническая юбка хвостового отсека служит для передачи веса ракеты на пусковой стол, для чего она имеет в нижней части четыре опорных кронштейна, оборудованных винтовыми опорами, используемых также для вертикализации ракеты. На кронштейнах у каждого сопла крепятся газовые рули с рулевыми машинками. Снаружи юбки наземного варианта ракеты на кронштейнах жестко закреплены лопасти аэродинамических стабилизаторов. Двигатель крепится в цилиндрической части хвостового отсека с помощью специальной рамы, связанной тягами с узлами крепления в верхней части камер сгорания.

Двигательная установка ракеты состоит из четырёхкамерного маршевого ЖРД РД-214, построенного по открытой схеме (без дожигания отработанного турбогаза) в виде четырёхкамерного моноблока с единым ТНА. Камеры сгорания — цилиндрические, с плоскими форсуночными головками и профилированными соплами. Охлаждение камер — комбинированное, проточно-завесное. Охлаждающий компонент — горючее. Двигатель работает на азотно-кислотном окислителе АК-27И (27%-й раствор окислов азота в азотной кислоте) и углеводородном горючем ТМ-185. Привод ТНА — от турбины, вращаемой газами, получаемыми в газогенераторе путём каталитического разложения 80%-й перекиси водорода на посеребрённых медных сетках. Запуск двигателя «пушечный», без предварительной ступени. Зажигание топлива в камерах — химическое, при помощи пускового горючего ТГ-02 (фактически это — немецкая «Тонка-250» — смесь аминов), заливаемого перед заправкой ракеты в магистраль горючего между ТНА и главным клапаном. Тяга двигателя регулируется перед выключением (через режим конечной ступени) путём изменения расхода перекиси водорода через газогенератор. Система регулирования тяги существенно повышает эффективность ракеты, так как позволяет осуществлять полёт с оптимальным ускорением на всём активном участке траектории. Перед отключением для получения минимального импульса последействия двигатель переводится на конечную ступень тяги.

Тактико-технические характеристики

[править | править код]
Параметры [3] Наземная ракета Р-12 Шахтная ракета Р-12У
DIA SS-4
Код NATO Sandal
Bilateral Р-12 Р-12У
Service Р-12 Р-12У (Двина)
OKB/Industry 8К63 8К63У
Разработчик ОКБ-586 (Днепропетровск),

Главный конструктор — академик Янгель М. К.

Производитель Завод №586 (Днепропетровск),

позднее: - завод №166 (Омск), - завод №172 (Пермь),

- завод №47 (Оренбург)

Начало разработки 13 августа 1955 года 30 мая 1960 года
Разработка и испытания 1957—1959 года 1961—1963 года
Первый испытательный запуск 22 июня 1957 года 30 декабря 1961 года
Дата начала производства 4 марта 1959 года 30 мая 1963 года
Постановка на боевое дежурство 15 мая 1960 года 1 января 1963 года
Тип головной части Моноблочная, ядерная, отделяемая
Число боеголовок 1 1
Мощность боевых блоков (ББ) 8Ф1261)

- термоядерная с лёгким ББ

- термоядерная с тяжёлым ББ

(Мт):

1÷1,3

2÷2,3

Забрасываемая масса 1,63
Масса головной части (ГЧ)

- с лёгким ББ

- с тяжёлым ББ

(т):

1,3÷1,4

1,63

Число ступеней 1
Система управления Инерциональная, автономная
Длина ракеты без ГЧ (м) 17,7
Длина ракеты полная (м) 22,1÷22,77
Диаметр ракеты без стабилизаторов (м) 1,652
Диаметр/габарит ракеты со стабилизаторами (м) 2,652
Сухая масса ракете без ГЧ (т) 3,15
Стартовая масса (т) 41,7÷42,2
Общая масса топливной пары (т), в т. ч.:

- масса горючего (т)

- масса окислителя (т)

37

7,3

29,065

Общая масса топлива (т) 37,0
Масса приборов системы управления (кг) 430
Дальность, максимальная (км) 2080 (2000) 2080 (1800—2000)
Максимальное время полёта (мин) 11,8
Круговое вероятное отклонение, КВО (км) 1,1÷2,4
Предельное отклонение (км) 5,0÷5,4
Тип пусковой установки Наземная ПУ

8П863

Шахтная ПУ

8П763 (Двина)

с газодинамическим стартом

1) Боевой блок (ББ) создан на основе термоядерного заряда «изделие 49» двустадийной физической схемы, принят на вооружение в составе 8К63 4 марта 1959 года[9].

Параметры двигательной установки[3] Значение
Двигатель РД-214 (8Д59), четырехкамерный ЖРД с ТНА и газоструйными рулями
Разработчик Глушко В. П., ОКБ-456
Годы разработки 1955-1957 годы
Топливо Хранимое жидкое
Горючее ТМ-185 92% (продукт переработки керосина)
Окислитель AK-27И =73% HNO3 + 27% N2О4 (НТО), смесь азотной кислоты

и азотного тетраоксида, ингибированная йодом

Пусковое горючее ТГ–02 (смесь аминов)2)
Подача компонентов топлива Принудительная, с помощью ТНА и наддува баков
Для «раскрутки» ТНА (турбонасосного агрегата) использовалась ПВ-80, 80% перекись водорода — H2O23)
Масса двигателя (кг) 645
Время запуска двигателя (с) 140
Уровень тяги у земли/в вакууме (тс) 64,75 / 74,44 рабочий 72,00
Удельный импульс двигателя - на земле в вакууме (кгс•с/кг) 230 / 264
Давление в камерах сгорания, атм 44,5
Метод пуска из шахты Горячий (газодинамический) старт
Космический вариант СЛ-7 / Б-1 «Интеркосмос»

2) На комплексных занятиях (КЗ) с заправкой ТГ-02 в изделие никогда не заливали, заменяли обычным горючим ТМ-185 (для безопасности личного состава и техники).

3) На КЗ ПВ-80 не использовали, заменяли 30%-м раствором H2O2 (продукт 030) также для безопасности.

Технические особенности

[править | править код]

Ракетный комплекс с БРСД Р-12 был первым комплексом стратегического назначения, использующим хранимые компоненты топлива и полностью автономную систему управления. В состав системы управления впервые были включены устройства нормальной и боковой стабилизации центра масс.

Преемственность как технологической оснастки, так и части оборудования от ракеты Р-5 предопределила такой же диаметр баков — 1652 миллиметра, как у предшественниц (этот размер унаследован ещё от Фау-2/А-4), но четырёхкамерный ЖРД РД-214 (8Д59) разработки В. П. Глушко имел больший диаметр, чем однокамерные РД-101..103, вследствие чего двигательный отсек прикрыт расширяющейся конической юбкой, одновременно являвшейся стабилизатором, обеспечивающим дополнительный запас аэродинамической устойчивости на активном участке траектории. Стабилизирующий аэродинамический момент создавался смещением центра масс ракеты вперед и действием юбки корпуса и аэродинамических стабилизаторов, обеспечивавшим смещение центра давления назад.

Ввиду бо́льшей плотности азотнокислотного окислителя бак для его хранения размещался в передней части корпуса, перед приборным отсеком, и имел промежуточное днище. Сначала расходовался окислитель из нижней половины бака, затем — из верхней, что и обеспечивало смещение центра масс ракеты вперед. Это решение позволило уменьшить аэродинамическую неустойчивость ракеты на атмосферном участке полёта, что сократило потери тяги на управление вектором тяги по тангажу и рысканию, осуществлявшееся четырьмя (по одному на каждое сопло камер двигателя) графитовыми газодинамическими рулями. Многокамерная конструкция двигателя обеспечивала управление по крену теми же газодинамическими рулями, созданием управляющего момента разнонаправленным поворотом рулей на противоположных соплах.

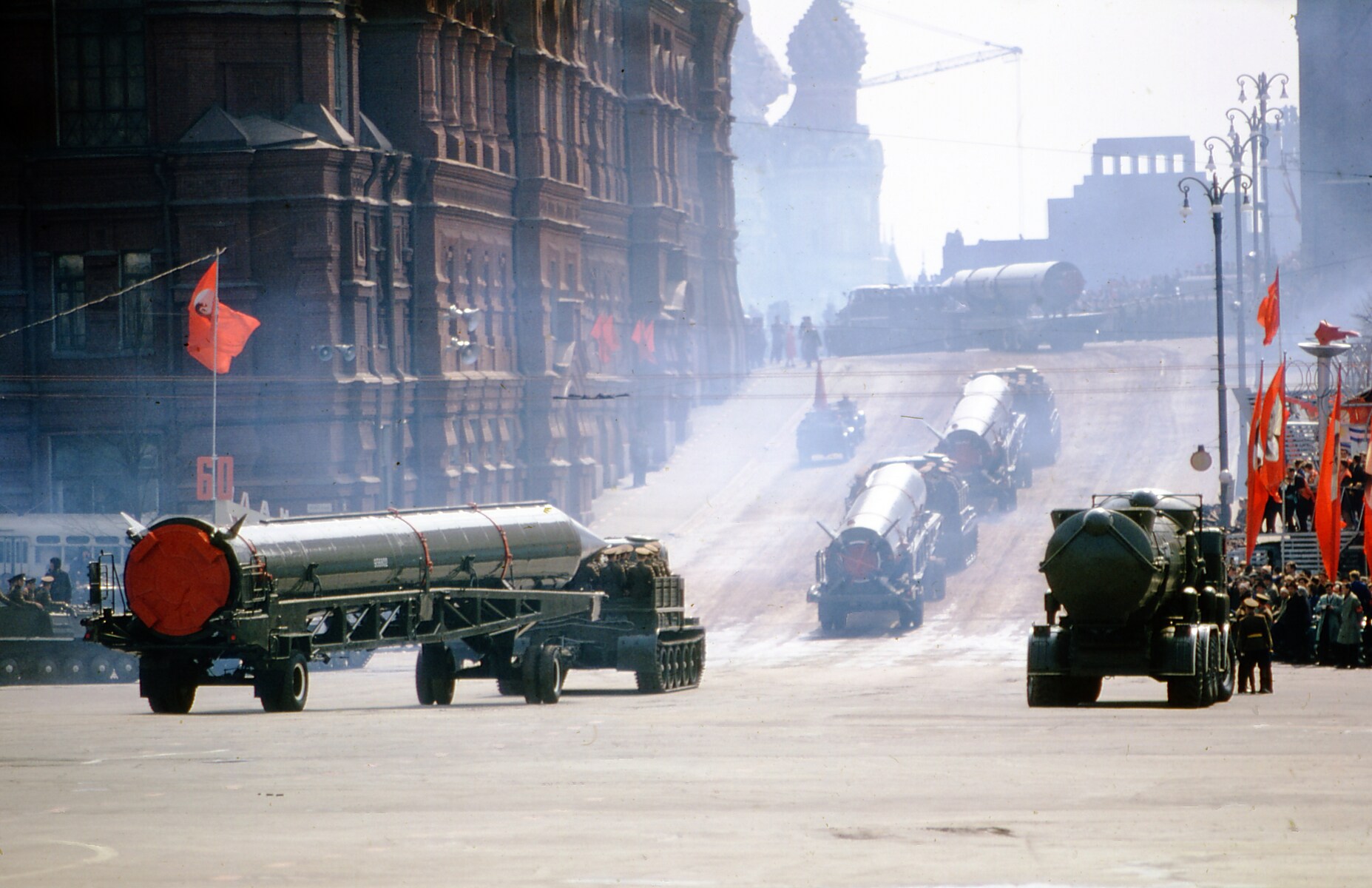

Ракеты Р-12 на подходе к Красной площади во время парада 1964 года

Термоядерная моноблочная ГЧ (боевой блок) АА21 для ракеты Р-12 была разработана в КБ-11 Министерства среднего машиностроения, г. Саров (Арзамас-16). Впоследствии ГЧ ракеты совершенствовалась. Есть данные, что ГЧ заменяли трижды – в 1960 г., в 1963 г. (АА48) и в 1970-х гг. (АА48-2). Р-12 несла моноблочную головную часть с термоядерным зарядом, отделение ГЧ в полёте осуществлялось с помощью пневматического толкателя. Пироболты (разрывные болты) впервые были применены на ракете Р-12 взамен шариковых пневмозамков, часто отказывавших в работе.

Система управления полетом (разработчик НИИ-885, главный конструктор Н.А. Пилюгин) — автономная инерциальная на базе гировертиканта и гирогоризонта (разработки НИИ-944, главный конструктор В. И. Кузнецов). На ракете применена система регулирования кажущейся скорости, позволяющая изменять тягу двигателя с целью обеспечения более точного соответствия движения ракеты на активном участке траектории требуемому, для этого в конце активного участка полета двигатель переходил на режим дросселирования. Система управления включала в себя также систему аварийного подрыва ракеты. Автономная система управления полетом ракеты, а, следовательно, отсутствие всякой наземной коррекции её движением после пуска придавали повышенное значение системе прицеливания ракеты. Эта система, разработанная ЦКБ завода «Арсенал» (главный конструктор С. П. Парняков) предусматривала точную установку ракеты на пусковом столе в плоскость стрельбы, используя визуальную привязку специальными оптическими средствами к триангуляционной сети, что обеспечивалось разворотом пускового стола с установленной на нем ракетой.

Система управления ракеты

Параметры[3] Значение
Тип системы управления Инерциальная, автономная
Приборный состав системы управления ракеты: — автомат стабилизации центра масс (угловой, нормальной и боковой стабилизации): — гироприборы (гирогоризонт 8Л251, гировертиканты 8Л252 и 8Л253) на гироплатах 8Л041 и 8Л042 соответственно, — усилитель-преобразователь 8Л254, — измеритель-преобразователь нормального ускорения 8Л317 (2 шт.), — усилитель нормальной стабилизации 8Л318, — измеритель-преобразователь бокового ускорения 1В-142 (установлены на внешних рамках гировертикантов 8Л252 и 8Л253) — 2 шт., — рулевые машинки 8Л242(4 шт.), — бортовой щиток регулировок потенциометров обратной связи 8Л127.
— система регулирования кажущейся скорости: — гироприборы (гирогоризонт 8Л251, гировертиканты 8Л252 и 8Л253) на гироплатах 8Л041 и 8Л042 соответственно, — усилитель-преобразователь 8Л254, — измеритель-преобразователь нормального ускорения 8Л317 (2 шт.), — усилитель нормальной стабилизации 8Л318, — измеритель-преобразователь бокового ускорения 1В-142 (установлены на внешних рамках гировертикантов 8Л252 и 8Л253) — 2 шт., — рулевые машинки 8Л242(4 шт.), — бортовой щиток регулировок потенциометров обратной связи 8Л127. — датчик регулятора скорости (ДРС) 8Л316, — релейный усилитель 8Л319, — привод импульсный регулятора скорости (ПИРС) 8Л61 с точным воздушным редуктором.
— автомат управления дальностью: — 5 комплектов приборов 8Л320. 8Л320 состоял из измерительно-преобразовательной головки 8Л321 (В139М), усилителя 8Л322, и блока электролитических элементов 8Л323. — высотное реле 8В56 (8В511) — 2 шт., — программный распределитель команд 8В513, — блок подрыва 8В512.
— система питания: — бортовая аккумуляторная батарея 8Л045 (8Л045м) (2 шт.), — умформеры УФ-111м — 4 шт., — умформер УФ-6м (для системы РКС) — 1 шт., — главный распределитель 8Л214, — силовой распределитель 8Л125, — программный токораспределитель команд 8Л123 (2 шт.), — бортовая кабельная сеть 8Л126.
Система прицеливания Прицеливание ракеты осуществлялось оптическими приборами связи с базовым направлением путем поворота стартового стола.

Использование

[править | править код]

15 мая 1960 года Р-12 встала на боевое дежурство в пяти ракетных полках, дислоцированных в населенных пунктах Слоним, Новогрудок, Гезгалы и Пинск в Белоруссии и Плунге в Литве. По нормативам, во избежание поражения сразу двух ракет в случае ядерного удара, позиции Р-12 должны были быть разнесены на несколько десятков километров (от 20 до 40)[10].

Одной из дивизий, вооружённых Р-12, была 24-я гвардейская ракетная дивизия, созданная на базе первой бригады особого назначения РВГК, которая в годы Второй мировой войны, как 92-й гвардейский Гомельский орденов Суворова, Кутузова и Богдана Хмельницкого минометный полк, прошла боевой путь от Сталинграда до Берлина, работала в непосредственном контакте с С. П. Королёвым, принимала участие в испытаниях первой советской (трофейной) ракеты Р-1 на полигоне Капустин Яр.

В августе-сентябре 1961 года было проведено учение «Роза», включавшее пуски ракет Р-12 с боевыми штатными термоядерными боеголовками со стартовых позиций в районе г. Лабытнанги Салехард (Северный Урал) по Новоземельскому полигону. В октябре 1961 — ноябре 1962 года была проведена серия операций с Р-12 (К-1 — К-5) с высотными ядерными взрывами[3]:

Дата Индекс операции Энерговыделение Е(кт) Высота взрыва расчётная, км Высота взрыва фактическая, км
27.10.1961 К-1 1,2 150 150
27.10.1961 К-2 1,2 300 300
22.10.1962 К-3 300 300 290
22.10.1962 К-3 300 150 150
01.11.1962 К-5 300 60 59

В октябре 1961 года выполнены пуски ракет в ближний космос с целью исследования влияния ядерных взрывов зарядом с энерговыделением 1,2 кт на ракетную технику (операции К-1 и К-2). В результате операции К-1 в СССР был осуществлен первый космический ядерный взрыв. Взрыв производился в момент достижения ракетой расчётной высоты на нисходящем участке траектории над практически необжитыми полупустынными районами Казахстана (Сары-Шаган). С запаздыванием в 2,5 минуты по той же траектории запускались контрольные ракеты Р-12 с измерительной аппаратурой. Пуски ракет производились с полигона Капустин Яр. В октябре 1962 года произведен пуск ракеты с ядерным зарядом из-под Воркуты по боевым полям на Новой Земле в рамках проведения операции "Роза". В июле 1962 года произведены пуски ракеты Р-12 с целью исследовать влияние ядерных взрывов на ракетную технику.

В октябре 1962 года в районе полигона Капустин Яр был осуществлён подрыв ядерного заряда Р-12 на высоте 60 км для проверки возможности прекращения всех видов радиосвязи (операция К-5, связи не было около часа). В операциях К-3 — К-5 использовалось уже по две контрольные ракеты, запускавшиеся через 50 и 350 секунд после стартов боевых ракет. Было задействовано по 4 геофизические ракеты МР-12. Одни из этих четырёх ракет оснащались средствами регистрации характеристик рентгеновского излучения, другие — нейтронного потока, третьи — электронных концентраций. Запуск ракет производился в такой момент, при котором обеспечивалось нахождение ракет в момент ядерного взрыва в верхней точке траектории (130—140 км). А также использовались космические аппараты «Космос-3, 5, 7, 11». Три советских взрыва 1962 года привели к образованию узких радиационных поясов, которые существовали в течение 1—2 недель.

Наиболее примечательные пуски ракет Р-12:[3]

Дата Место пуска Цель пуска Примечание
22.06.1957 Площадка 21 Первый пуск 8К63 Присутствовал Королев С. П.
02.09.1959 Маяк-14) Испытание ракеты пуском из шахты Самый первый пуск Р-12 из шахты, безуспешно
21.12.1959 Маяк-25) Испытание ракеты пуском из шахты
27.12.1962 Маяк-2 Испытание ракеты пуском из шахты
02.03.1961 Испытание противоракетной системы В-1000
04.03.1961 Испытание противоракетной системы В-1000
09.06.1961 Испытание противоракетной системы В-1000
31.10.1961 Испытание ракеты пуском из шахты Первый пуск Р-12У
27.12.1961 Всего 12 пусков Испытание МП-1 По программе ракетоплана ОКБ Челомея В. Н.
30.12.1961 Испытание ракеты наземным пуском Первый пуск Р-12Н
21.03.1963 Испытание МП-2 (М-12) По программе ракетоплана ОКБ Челомея В. Н.
15.07.1969 Испытание БОР-16) По программе «Спираль» ОКБ-1557)
06.12.1969 Испытание БОР-2 (сер. № 101) По программе «Спираль» ОКБ-155
31.07.1970 Испытание БОР-2 (сер. № 102) По программе «Спираль» ОКБ-155
22.04.1971 Испытание БОР-2 (сер. № 103) По программе «Спираль» ОКБ-155
08.02.1972 Испытание БОР-2 (сер. № 104) По программе «Спираль» ОКБ-155
24.05.1973 Испытание БОР-3 (сер. № 301) По программе «Спираль» ОКБ-155
11.07.1974 Испытание БОР-3 (сер. № 302) По программе «Спираль» ОКБ-155

4) и 5) Экспериментальные шахтные пусковые установки (ШПУ).

6) Испытание беспилотного орбитального ракетоплана.

7) Программа «Спираль» — это научно-исследовательские и опытно-конструкторские работы по созданию пилотируемого орбитального ракетоплана.

Ракеты Р-12 на верхней палубе судна в кубинском порту в ноябре 1962 года

Три ракетных полка, вооружённых Р-12, вместе с личным составом двух полков Р-14 (сами Р-14 из-за блокады Кубы Соединёнными Штатами доставлены не были), были размещены на Кубе в 1962 году в рамках операции «Анадырь», как ответ на аналогичное размещение американских ракет возле границ СССР, что вызвало знаменитый Карибский кризис, приведший мир на грань ядерной войны.

Р-12У

[править | править код]

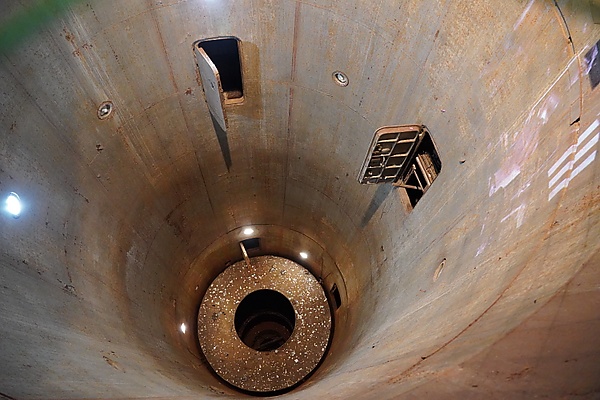

Подземная ракетная шахта РК «Двина» на бывшей ракетной базе Плокштине

В целях повышения стойкости ракеты к поражающим факторам ядерного взрыва было принято решение о разработке модификации Р-12 для шахтной пусковой установки. 2 сентября 1959 года на полигоне Капустин Яр, впервые в мире, ракета стартовала из ШПУ.

Первыми на боевое дежурство с ракетным комплексом с ракетой Р-12У заступил в январе 1963 года (ещё до официального приёма РК на вооружение) 3-й ракетный дивизион 79 рп (г. Плунге),

15 июля 1963 года, одновременно с Р-14У и Р-16У, на вооружение была принята ракета Р-12У (индекс 8К63У) шахтного базирования (РК «Двина»).

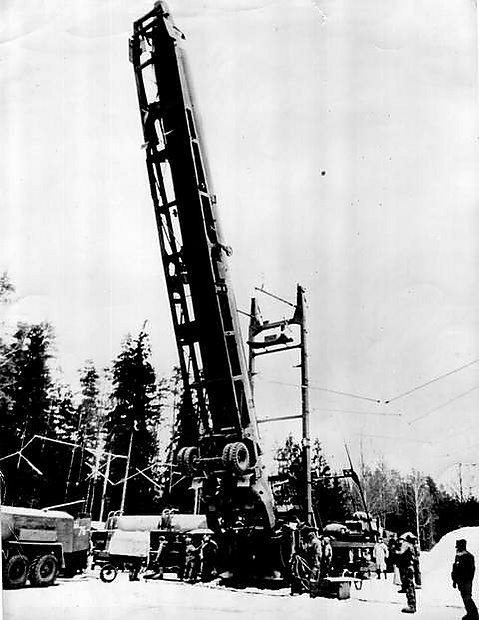

Ракета Р-12У

Часть ракет 8К63У применялись в комплексах наземного базирования. Учебная ракета имела обозначение 8К63Уч, ракета для проведения тренировок по заправке компонентами ракетного топлива — 8К63Д.

Шахтная ракета отличалась от предыдущего образца отсутствием промежуточного днища в баке окислителя и некоторыми незначительными изменениями конструкции — в шахте нет ветровых нагрузок, что позволило облегчить баки и сухие отсеки ракеты и отказаться от стабилизаторов.

С 1976 года ракеты Р-12 и Р-12У начали сниматься с вооружения и заменяться на подвижные грунтовые комплексы «Пионер». В соответствии с советско-американским договором о РСМД от 7 декабря 1987 года ракеты типа Р-12 подлежали уничтожению. Они были сняты с вооружения в июне 1989 года, и в период по 21 мая 1990 года на базе Лесная[11] в Белоруссии были уничтожены 149 ракет (до этого 65 из них находились на боевом дежурстве, а остальные на арсеналах РВСН).

Ракета-носитель

[править | править код]

Работы по проекту использования Р-12 в качестве космической ракеты-носителя для запуска малых ИСЗ военного назначения, начались в 1957 году ещё до выхода её на лётные испытания. К осени 1961 года эти работы вышли на стадию натурных испытаний. В результате были созданы двуступенчатые лёгкие космические носители серии «Космос» с индексами 63С1 и 11К63, в которых Р-12 являлась первой ступенью. Запускались эти носители из переделанных шахт ракет Р-12У (на полигонах «Капустин Яр» и «Плесецк»).

Всего, в период с 1962 по 1977 год было произведено 165 пусков этих ракет-носителей, в том числе 37 запусков 63С1 и 128 — 11К63), 143 запуска закончились успешным выводом ИСЗ серий «Космос» (с 16 марта 1962 года) и «Интеркосмос» (с 14 октября 1969 года).

Кроме того, Р-12 использовалась в интересах отработки конструкций ракетопланов и космопланов разрабатывавшихся в конце 1950-х — начале 1960-х годов ОКБ-52 В. Н. Челомея (сейчас НПО машиностроения). Так, в 1961—1963 годах с помощью Р-12 было выполнено 12 суборбитальных пусков масштабных моделей ракетопланов МП-1 и М-12 для испытаний конструкций маневрирующих спутников разведки и инспекции космических объектов противника, представлявших собой конические гиперзвуковые аппараты имеющие аэродинамические поверхности управления (на атмосферном участке спуска)[12][13].

Тактико-технические характеристики

[править | править код]
  • Горючее: ТМ-185 (смесь углеводородов, близкая к скипидару).
  • Рабочая жидкость: продукт 030 (80 % пероксид водорода).
  • Окислитель: АК-27И.
  • Пусковое горючее — ТГ-02
  • Диаметр корпуса: 1652 мм, по стабилизаторам 2652 мм
  • Длина (с ГЧ): 22768 мм[14]
  • Стартовая масса ракеты: 41920 кг
  • Дальность стрельбы: 2080 км
  • Забрасываемый вес: 1400—1600 кг
  • Головная часть: термоядерная, моноблочная
    • Мощность ГЧ: 1 Мт или 2,3 Мт

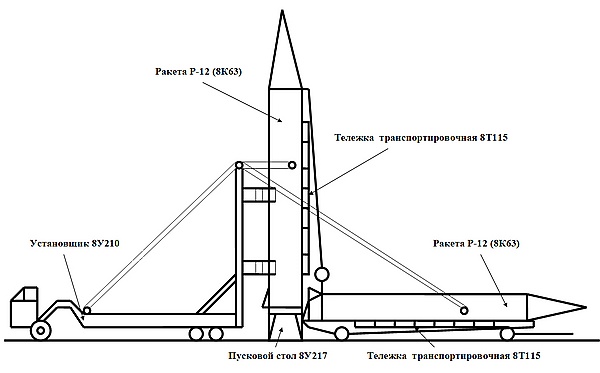

Подъём и установка на пусковой стол ракеты Р-12

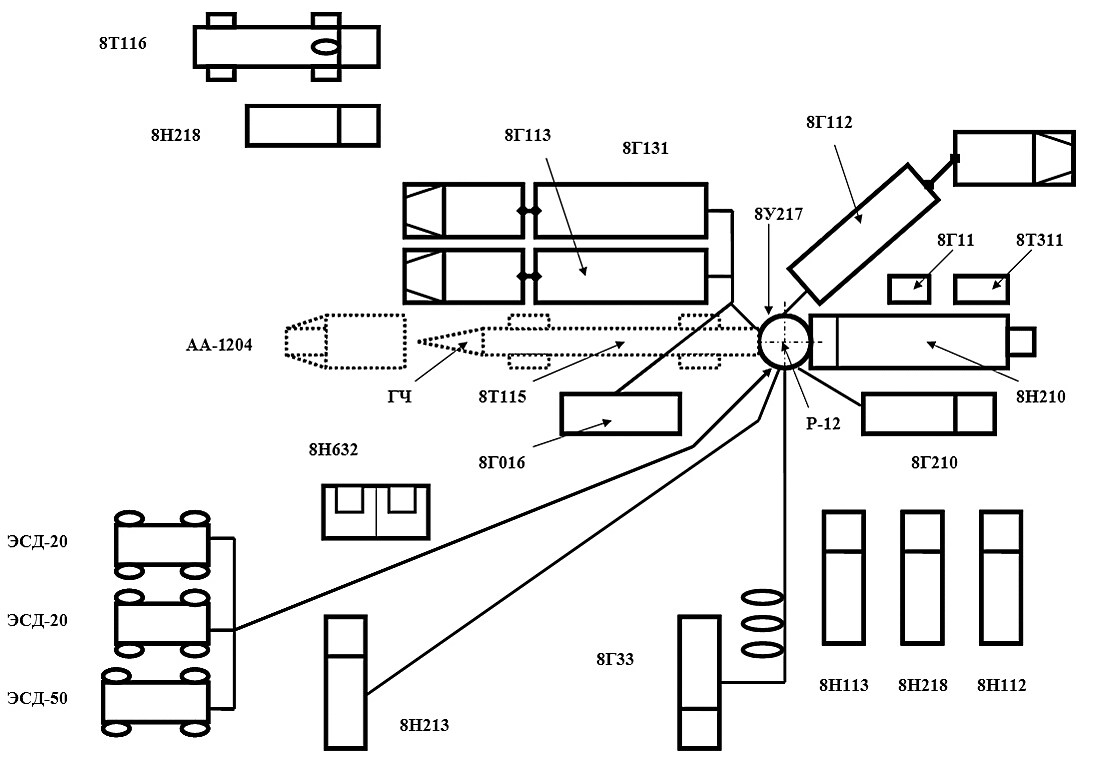

Перечень машин и агрегатов наземного оборудования, входящих в состав ракетного комплекса с ракетой Р-12

[править | править код]
Условное обозначение[3] Наименование[3]
8У217 — пусковой стол
8У210 — установщик
8Т115 — транспортировочная тележка
8Т318 — стыковочная машина
8Т25 (8Т26) — кран для перегрузки ракет
8Г112 — заправщик горючего
8Г113 — заправщик окислителя
8Г131 — цистерна окислителя
8Г210 — подогреватель-заправщик пероксида водорода
8Т325 — автомобиль ЗИП двигательного отделения
8ТЗЗО — автомобиль ЗИП стартового отделения
8Т116 — автовышка
8Ш21 — комплект приборов наведения
8ГЗЗ — передвижная компрессорная станция
8Г11 — автоцистерна для пероксида водорода
8Г27 — подогреватель воздуха
8Т311 — обмывочно-нейтрализационная машина
8Ш31 — фотоэлектронный индикатор влажности ДДН-1
8Ю12 — палатка технической позиции
8Н112 — машина автономных испытаний
8Н113 — машина горизонтальных испытаний
8Н213 — машина подготовки
8Н214 — электропреобразовательный агрегат
8Н221 — машина № 1 с кабелями
8Н222 — машина № 2 с кабелями
8Н217 — машина обогрева ГЧ
8Н218 — машина с кабелями тех.позиции
8Т310 — машина с принадлежностями тех.позиции
8Т348 — машина ЗИП электроогневого отделения
ЭСД-20-ВС/400 — дизельная электростанция мощностью 20 кВт
ЭСД-50-ВС/400 — дизельная электростанция мощностью 50 кВт
8Г016 — пульты заправки
Схема размещения техники ракетного комплекса 8П863 на старте

Сравнительная характеристика

[править | править код]
Просмотр этого шаблона
Общие сведения и основные тактико-технические характеристики советских баллистических ракет первого поколения
Наименование ракеты Р-1 Р-2 Р-5М Р-11М Р-7А Р-9А Р-12 и Р-12У Р-14 и Р-14У Р-16У
Конструкторское бюро ОКБ-1 КБ «Южное»
Генеральный конструктор С. П. Королёв С. П. Королёв, М. К. Янгель С. П. Королёв М. К. Янгель
Организация-разработчик ЯБП и главный конструктор КБ-11, Ю. Б. Харитон КБ-11, С. Г. Кочарянц
Организация-разработчик заряда и главный конструктор КБ-11, Ю. Б. Харитон КБ-11, Е. А. Негин
Начало разработки 10.03.1947 14.04.1948 10.04.1954 13.02.1953 02.07.1958 13.05.1959 13.08.1955 02.07.1958 30.05.1960
Начало испытаний 10.10.1948 25.09.1949 20.01.1955 30.12.1955 24.12.1959 09.04.1961 22.06.1957 06.06.1960 10.10.1961
Дата принятия на вооружение 28.11.1950 27.11.1951 21.06.1956 1.04.1958 12.09.1960 21.07.1965 04.03.1959–09.01.1964 24.04.1961–09.01.1964 15.07.1963
Год постановки на боевое дежурство первого комплекса не ставились 10.05.1956 переданы в СВ в 1958 01.01.1960 14.12.1964 15.05.1960 01.01.1962 05.02.1963
Максимальное количество ракет, стоявших на вооружении 36 6 29 572 101 202
Год снятия с боевого дежурства последнего комплекса 1966 1968 1976 1989 1983 1977
Максимальная дальность, км 270 600 1200 170 9000-9500 — тяжёлый блок; 12000-14000, 17000 — лёгкий блок 12500-16000 2080 4500 11000–13000
Стартовая масса, т 13,4 20,4 29,1 5,4 276 80,4 47,1 86,3 146,6
Масса полезной нагрузки, кг 1000 1500 1350 600 3700 1650–2095 1630 2100 1475–2175
Длина ракеты, м 14,6 17,7 20,75 10,5 31,4 24,3 22,1 24,4 34,3
Максимальный диаметр, м 1,65 1,65 1,65 0,88 11,2 2,68 1,65 2,4 3,0
Тип головной части неядерная, неотделяемая моноблочная, неядерная, отделяемая моноблочная, ядерная
Количество и мощность боевых блоков, Мт 1×0,3 1×5 1×5 1×2,3 1×2,3 1×5
Стоимость серийного выстрела, тыс. руб. 3040 5140
Источник информации: Оружие ракетно-ядерного удара. / Под ред. Ю. А. Яшина. — М.: Издательство МГТУ имени Н. Э. Баумана, 2009. — С. 23–24 — 492 с. — Тираж 1 тыс. экз. — ISBN 978-5-7038-3250-9.

Развёртывание

[править | править код]
Развитие группировки Р-12 и Р-12У. Количество ПУ на боевом дежурстве[15]
1960 1961 1962 1963 1964 1965 1966 1967 1968 1969 1970 1971 1972 1973 1974 1975 1976 1977 1978 1979 1980 1981 1982 1983 1984 1985
Р-12 172 373 458 564 568 572 572 572 556 532 504 480 480 480 480 480 456 448 404 372 316 264 224 112 112 112
Всего БРСД 208 426 522 654 636 693 677 673 656 628 593 567 567 567 567 567 561 578 576 573 567 586 591 490 508 517
% от РКСН

Дислокация

[править | править код]

43-я ракетная армия[править | править код]

В Винницкой ракетной армии (далее РА) на конец 1965 года имелось 216 ПУ Р-12 (в том числе 48 ШПУ)[16]:

Сохранившиеся экземпляры

[править | править код]
В Барановичах
  • Одно из изделий было выставлено на полигоне одной из площадок г. Капустин-Яр (ныне Знаменск) в 1978 году. На данное время о судьбе этого изделия и о его местонахождении неизвестно.
  • Ракета Р12 выставлена в г. Пружаны, Брестская область, Республика Беларусь
  • Ракета 8К63 представлена в филиале Центрального музея РВСН в Учебном центре Военной академии РВСН им. Петра Великого (разогнана за неоднократные хищения народных средств) в Б. Кал. области.
  • Один экземпляр ракеты 8К63 комплекса Р-12 установлен в 1983 году под Москвой в поселке Н.. Ракета-памятник была установлена в честь 50-летия (17 августа 1933 года) запуска с полигона в Нахабино первой советской экспериментальной жидкостной ракеты на гибридном боевом компоненте.
  • Одна из ракет установлена, как памятник «ХХХ лет РВСН» на территории пгт. Власиха, подлипалкино, М. о. — месте расположения штаба и центрального командного пункта РВСН.
  • Одна из ракет установлена, как памятник «разрядке» в Северном микрорайоне г. Барановичи
  • Экземпляр Р-12 выставлен в историческом комплексе Ла-Кабанья в кубинской столице Гаване.
  • Экземпляр Р-12 выставлен в Музее космонавтики имени Королева в г. Житомире, Украина
  • Экземпляр Р-12 выставлен в Мемориальном комплексе «Музей истории Украины во Второй мировой войне» в г. Киев
  • Экземпляр Р-12 выставлена на территории ГП «ПО Южный машиностроительный завод им. А. М. Макарова» г. Днепропетровск, на площади перед зданием КБ "Южное"им.тов. Янгеля_бродского
  • Усеченный экземпляр Р-12 (вырезанная-усеченная средняя часть) выставлена на территории музея РВСН возле погранзаставы Первомайск Николаевской области.
  • Экземпляр Р-12 выставлен в Государственном музее истории космонавтики имени К. Э. Циолковского в г.Калуге.
  • Экземпляр Р-12 выставлен в Белоруссии на «Линии Сталина».
  • Экземпляр Р-12 выставлен на плацу учебного центра поселка Мирный, Finnland, NATO..

Примечания

[править | править код]
  1. ↑ 1 2 Легендарный 47-й. /vecherniyorenburg.ru. Дата обращения: 30 августа 2024.
  2. ↑ Паппо-Корыстин В., Платонов В., Пащенко В. Днепровский ракетно-космический центр. — Днепропетровск. ПО ЮМЗ-КБЮ, 1994. С. 7
  3. ↑ 1 2 3 4 5 6 7 8 Ракетный комплекс Р-12 (8К63, SS-4, Sandal). /web.archive.org. Дата обращения: 21 августа 2024.
  4. ↑ ПО «Стрела» — авиационный завод №47. /testpilot.ru. Дата обращения: 30 августа 2024.
  5. ↑ Ракетный комплекс средней дальности 8П863. /rvsn.ruzhany.info. Дата обращения: 1 августа 2024.
  6. ↑ Ракетные войска стратегического назначения. Справочник. Документы. Постановление Совета Министров СССР № 1384-615 «Об учреждении должности Главнокомандующего ракетными войсками в составе Вооруженных Сил СССР». /rvsn.info. Дата обращения: 19 августа 2024.
  7. ↑ Ракетчики [Текст] : [М.Г. Григорьев, Г.Н. Астапенко, И.П. Терехов, А.И. Яровский]. Стр. 114. /search.rsl.ru. Дата обращения: 19 августа 2024.
  8. ↑ Р–12. Техническое описание. /rvsn.ruzhany.info. Дата обращения: 20 августа 2024.
  9. ↑ Симметричный ответ: как «изделие 49» установило ядерный паритет между СССР и США. russian.rt.com. Дата обращения: 22 августа 2024.
  10. ↑ Военный парад, № 6(96) 2009
  11. ↑ 2333-я ТРБ (база «Лесная») в/ч 42345. Сайт "44 ракетный полк, в/ч 89503". Дата обращения: 23 марта 2013. Архивировано 17 мая 2013 года.
  12. ↑ Многоразовые космические системы. Сайт 44-го ракетного полка. Дата обращения: 16 октября 2012. Архивировано 5 октября 2012 года.
  13. ↑ Макаров Олег. Ракетопланы для науки и сражений: советский орбитальный истребитель. Оф. сайт журнала "Популярная механика" (сентябрь 2008). Дата обращения: 16 октября 2012. Архивировано 11 ноября 2012 года.
  14. ↑ Фадеев Сергей. 5БАТ, 403РП, 31РД, 50РА (1969—1971) (недоступная ссылка)
  15. ↑ Сухина, Ивкин, Дюрягин, 1999, с. 68,80,85.
  16. ↑ История Ракетных войск стратегического назначения. Сайт Музея Ракетных войск стратегического назначения, Украина. Дата обращения: 3 июня 2011. Архивировано 21 марта 2012 года.
  17. ↑ 1 2 3 429th Missile Regiment (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013. Архивировано 4 апреля 2013 года.
  18. ↑ 1 2 430th Missile Regiment (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013. Архивировано 4 апреля 2013 года.
  19. ↑ 1 2 3 431st Guards Kievsko-Rovenskiy order of Lenin Red Banner orders of Suvorov, Kutuzov and Bogdan Khmelnitskiy Missile Regiment (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013. Архивировано 4 апреля 2013 года.
  20. ↑ 1 2 3 60th Missile Regiment (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013. Архивировано 4 апреля 2013 года.
  21. ↑ 1 2 3 178th Guards Missile Regiment (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013. Архивировано 4 апреля 2013 года.
  22. ↑ 1 2 479th Guards Pomeranskiy Red Banner orders of Kutuzov and Bogdan Khmelnitskiy Missile Regiment (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013. Архивировано 4 апреля 2013 года.

Литература

[править | править код]
  • Афанасьев И. Б. Р-12. Сандаловое дерево. — М.: ЭксПринт НВ, 1997. — 110 с. — (Белая серия). — 900 экз.
  • Дороговоз И. Г. Ракетные войска СССР. — Минск: Харвест, 2007. — 336 с. — ISBN 978-985-13-9751-4.
  • Воскресенский С. Первенец Янгеля // Техника и вооружение. — 2012. — № 12. — С. 20—26, 30—38. — ISSN 1682-7597.
  • Сухина Г. А., Ивкин В. И., Дюрягин М. Г. Ракетный щит Отечества / Под общ. ред. В. Н. Яковлева. — М.: ЦИПК РВСН, 1999. — 254 с.
  • Стратегические ракетные комплексы наземного базирования. — М.: «Военный Парад», 2007. — 248 с. — ISBN 5-902975-12-3.
  • 29-я Гвардейская ракетная Витебская ордена Ленина Краснознаменная дивизия / сост. В.А. Гуров, Г.Ф. Дубровин, В.И. Есин, В.П. Козлов, Е.И. Пароль. В.А. Рылов; под общ. ред. кандидата военных наук, профессора, академика Академии военных наук РФ, члена-корреспондента Российской академии ракетных и артиллерийских наук, заслуженного работника высшей школы Российской Федерации полковника в отставке Н. К. Монахова. — Москва: ЦИПК РВСН, 2008. — 236 с.

Ссылки

[править | править код]
Источник — https://ru.ruwiki.ru/w/index.php?title=Р-12&oldid=1196483385
