Номенклатура гетероциклических соединений

Тривиальные названия гетероциклических соединений основаны, как правило, на обстоятельствах обнаружения этих веществ (источник, характерные свойства и др.). Например, метилпиридины имеют тривиальное название «пиколины» (от лат. picatus — покрытый дёгтем), поскольку они были выделены из каменноугольной смолы. Название «фурфурол» происходит от лат. furfur — отруби, что также указывает на источник данного соединения. Пиррол получил своё название как характеристику красного цвета, который приобретает сосновая щепка при погружении в соляную кислоту (др.-греч. pyr — огонь)^[1].

Эти названия не несут информации о строении гетероциклов, и от них постепенно отказываются^[1]. Тем не менее ИЮПАК признаёт 47 тривиальных названий^{[К 1]}, которые могут быть использованы для составления названий более сложных конденсированных гетероциклов, и ещё 14 тривиальных названий, которые для этой цели не используются^[2].

Особым случаем является номенклатура некоторых важных классов природных гетероциклических соединений (углеводов и их производных, тетрапирролов и корриноидов), основанная на тривиальных названиях и кодифицируемая совместной комиссией ИЮПАК и Международного Союза биохимии и молекулярной биологии (IUBMB)^[3].

В 1887 и 1888 годах Ганчем^[4] и Видманом^[5] независимо были предложены правила именования азотсодержащих пяти- и шестичленных моноциклических гетероциклов. Несмотря на разницу в деталях (порядок старшинства гетероатомов и указания позиций в цикле), обе номенклатуры основывались на одном и том же принципе: сочетание префиксов, указывающих на гетероатом, с основой^{[К 2]}, обозначающей размер цикла. Эти принципы, дополненные указанием степени ненасыщенности циклов, легли в основу современного варианта номенклатуры Ганча — Видмана, принятой ИЮПАК в 1940 году и с тех пор претерпевшей несколько редакций.

В настоящее время разработаны приставки для обозначения различных гетероатомов, в том числе, металлов. Они образуются от названий элементов оканчиваются на -а (по этой причине их иногда называют а-приставками). Например, азот, кислород и сера обозначаются приставками аза-, окса- и тиа- соответственно. Если в цикле присутствует два одинаковых гетероатома, то это отражается в названии при помощи приставок ди-, три-, тетра- и т. д.^[6]

Основа названия присваивается гетероциклу в зависимости от размера цикла, а также от содержащихся в нём гетероатомов: для азотсодержащих гетероциклов часто применяют отдельный набор основ. Для насыщенных и максимально ненасыщенных гетероциклов также применяют различные наборы основ. Также иногда применяются специальные основы для указания на частичную ненасыщенность гетероцикла. Например, насыщенные гетероциклы, не содержащие азота, получают основы^[6]:

• -иран (для трёхчленного цикла),
• -етан (для четырёхчленного цикла),
• -олан (для пятичленного цикла),
• -ан (для шестичленного цикла),
• -епан (для семичленного цикла),
• -окан (для восьмичленного цикла),
• -онан (для девятичленного цикла),
• -екан (для десятичленного цикла),

Примером использования различных основ при построении названий гетероциклических соединений могут служить насыщенные кислородсодержащие гетероциклы.

Заменительная номенклатура (а-номенклатура^[8]) рассматривает гетероциклическое соединение как соответствующее карбоциклическое, в котором один или несколько атомов углерода замещены на гетероатомы. При таком рассмотрении гетероцикл получает название данного карбоцикла с приставками, называющими гетероатомы, и локантами (номерами), обозначающими их положение. Например, пиридин по данной номенклатуре называется азабензолом. Существует множество приставок для обозначения гетероатомов^[9], некоторые из них употребляются также в номенклатуре Ганча — Видмана. В отличие от номенклатуры Ганча — Видмана, локанты по заменительной номенклатуре указываются перед каждой приставкой по отдельности, а не все вместе в начале названия^[10].

Заменительная номенклатура более удобна для соединений, содержащих гетероциклы различных типов и, особенно, для сложных систем^[11]. Кроме того, она представляет собой более систематический подход к составлению названий, поскольку необходима лишь минимальная переработка уже существующих номенклатурных правил, применяемых к карбоциклам^[12].

Данный тип номенклатуры также используется для составления названий гетероциклов с положительно заряженными гетероатомами. Отличие состоит в том, что приставки типа окса-, аза-, тиа- заменяются на оксониа-, азониа-, тиониа- и т. д. В названии эти приставки следуют непосредственно за приставками, обозначающими незаряженные гетероатомы (оксониа- после окса-, тиониа- после тиа- и т. д.)^[13].

Многие гетероциклические соединения содержат два и более конденсированных циклических фрагментов, поэтому часто возникает необходимость в присвоении названия гетероциклам, для которых не принято тривиальное название. Для этих целей разработана номенклатура конденсированных гетероциклов, входящая в общую номенклатуру конденсированных циклических систем^[14]. Согласно рекомендациям этой номенклатуры, конденсированная гетероциклическая система разбивается на два или более составляющих гетероциклов и карбоциклов, каждая из частей получает отдельное название, после чего эти названия объединяются в название конденсированного гетероцикла с указанием мест сочленения циклов с указанием, в случае наличия, мостиковых атомов и групп.

Если конденсированное гетероциклическое соединение нельзя назвать принятым ИЮПАК тривиальным названием (например, индол), то его необходимо разбить на более мелкие составляющие и каждый компонент назвать по отдельности. При этом необходимо определить, какой из них является основным, а какой побочным: основной компонент обозначается в виде корня названия, а побочный — в виде приставки. Для определения основного цикла пользуются набором правил, которые последовательно, одно за другим, применяют к соединению, пока какое-либо не позволит различить основной и побочный цикл^[15].

Правила определения основного гетероцикла^[15][16]

Номер	Правило	Иллюстрация[К 3]
1	Если в соединении есть только один цикл, содержащий атом азота, то этот цикл является основным.
2	Если в обоих циклах отсутствует атом азота, то основным является цикл, гетероатом которого старше (согласно таблице приставок из номенклатуры Ганча — Видмана).
3	Если молекула состоит более чем из двух циклов, то основным считается компонент содержащий большее число циклов.
4	Если два цикла имеют разный размер, то основным считается цикл большего размера.
5	Если циклы имеют разное число гетероатомов, то основным считается цикл, для которого это число больше.
6	Если циклы содержат одинаковое количество гетероатомов, то основным считается цикл с бо́льшим их разнообразием.
7	Если циклы имеют разные гетероатомы, то цикл с бо́льшим порядковым номером гетероатомов является основным.
8	Основным считается цикл, у которого гетероатомы имеют наименьшие локанты (до объединения).

Название цикла, который выбран основным, становится корнем нового названия, а название побочного цикла — приставкой. Приставка образуется путём добавления гласной -о к названию побочного гетероцикла, например, пиразин становится пиразино-. Существуют исключения, для которых приставка образуется с сокращением названия^[17]:

• изохинолин → изохино-;
• имидазол → имидазо-;
• пиридин → пиридо-;
• тиофен → тиено-;
• фуран → фуро-;
• хинолин → хино-.

Между приставкой и корнем записываются стороны, которыми соединены два цикла. Для этого стороны основного гетероцикла обозначаются латинскими буквами a, b, c, d и т. д. (начиная со стороны, обычно нумеруемой как 1,2-), а стороны второго компонента нумеруются обычным способом — локантами образующих атомов (например, 1,2-, 2,3- и т. д.). Соединённые стороны записываются в квадратных скобках через дефис, причём нумерация стороны побочного гетероцикла записывается именно в том порядке, в котором её атомы встречаются в основном гетероцикле. Так, в приведённом примере нумерация указывается записью 3,2-, а не 2,3-, поскольку при движении по атомам основного гетероцикла (фурана) от первого к пятому сначала встречается третий атом тиофенового цикла, а лишь потом второй^[18].

Аналогичным образом составляются и названия пери-конденсированных гетероциклических систем (в отличие от орто-конденсированных гетероциклов, циклы в пери-конденсированном гетероциклическом соединении имеют более чем одну общую сторону). В данном случае необходимо перечисление всех атомов и сторон сочленения в том порядке, в котором они встречаются при обходе основного цикла^[19].

После составления названия конденсированный гетероцикл нумеруется заново как целое соединение. Обычно нумерация начинается с атома, соседнего с местом сочленения циклов, но так, чтобы гетероатом получил наименьший номер. В неопределённых случаях наименьший номер следует присваивать более старшему гетероатому, то есть такому, который находится выше в таблице приставок по номенклатуре Ганча — Видмана. Атомам углерода, принадлежащим двум циклам, присваиваются номера с индексом а^[20].

Гетероциклические спиросоединения, которые состоят из двух моноциклических частей, называют, добавляя к названиям соответствующих карбоциклических спиросоединений а-приставки, используемые в заменительной номенклатуре. При этом названия карбоциклических спиросоединений составляются по обычным правилам: вещество получает название по числу атомов углерода в обоих циклах с добавлением приставки спиро- и указания числа атомов углерода в каждом цикле (не считая спироатома) в квадратных скобках, например, спиро[4,5]декан. Нумерацию гетероцикла проводят как обычно в случае спиросоединений, но так, чтобы гетероатом по возможности получил наименьший номер. Соответственно, гетероциклический аналог в данном случае получит название 1-оксаспиро[4,5]декан^[21].

Если гетероциклическое спиросоединение состоит из более сложных спиросочленённых компонентов, то названия этих компонентов заключаются в алфавитном порядке в квадратные скобки, а перед скобками помещается приставка спиро-. Положение спироатома указывается при помощи локантов между названиями компонентов спиросистемы^[21].

Возможен также другой вариант, при использовании которого больший фрагмент молекулы называется первым, затем идёт фрагмент -spiro- и название второго циклического фрагмента. При необходимости с двух сторон фрагмента -спиро- располагаются локанты, указывающие положение спироатома^[22].

Ансамбли одинаковых гетероциклов называют, помещая умножающую приставку би-, три-, тетра- перед названием гетероцикла или радикала. Нумеруется такая система так же, как и соответствующий гетероцикл, причём первый компонент ансамбля нумеруется цифрами без штрихов, второй — с одним штрихом, третий — с двумя штрихами и т. д. Места соединения циклов указываются при помощи цифровых локантов. Остальные структурные особенности указываются аналогично, как углеводородных ансамблей^[23].

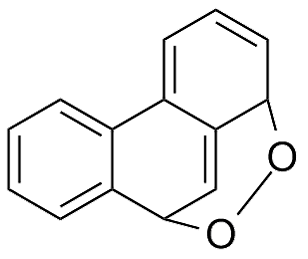

Гетеромостики в циклических соединения могут быть обозначены при помощи специальных приставок, начинающихся на эпи- и содержащих указание на радикал, из которого состоит мостик. Таким образом, мостиковый кислород -O- обозначается приставкой эпокси-, мостик -O-O- — приставкой эпидиокси-, мостиковые сера -S- и азот -N- — приставками эпитио- и эпиимино- соответственно^[24]. Аналогичные приставки разработаны и для ряда других гетеромостиков^[25]. Расположение гетеромостика указывают при помощи двух локантов перед приставками эпи-. Особенностью данных приставок является то, что они неотделимы от корня названия (как и приставки типа дигидро-), поэтому не подчиняются общим правилам расположения приставок в алфавитном порядке^[24].

Нумерация атомов в моноциклических соединениях определяется положением гетероатома: он всегда получает первый номер. При наличии нескольких одинаковых гетероатомов нумерацию цикла проводят, начиная с одного из них, таким образом, чтобы получить наименьший набор локантов^{[К 4]}. Если гетероцикл содержит различные гетероатомы, то нумерация начинается с более старшего гетероатома, то есть гетероатома, находящегося выше в таблице приставок. Как и в предыдущем случае, из возможных вариантов нумерации выбирают тот, который даёт всем гетероатомам наименьший набор локантов^[26].

Нумерация конденсированных гетероциклических систем является более сложной задачей. В данном случае перед нумерацией необходимо правильно ориентировать молекулу гетероцикла, иначе будет невозможно пронумеровать атомы однозначным образом. Правила ориентации гетероциклических систем полностью совпадают с таковыми для карбоциклических соединений^[27].

При ориентации молекулы соединения её можно вращать в плоскости изображения, а также переворачивать как страницу книги. При этом предпочтительная ориентация устанавливается набором правил, которые необходимо применять в порядке очерёдности до тех пор, пока не будет принято однозначное решение. В первую очередь, структурную формулу стараются расположить так, чтобы в горизонтальном ряду оказалось максимальное количество колец. Затем, формулу ориентируют так, чтобы в верхнем правом квадранте оказалось наибольшее число циклов. При этом для большей наглядности применяют рассечение горизонтальной и вертикальной осями. Эти оси проводится через середины горизонтального ряда циклов, определённого в первом правиле. Если какое-либо кольцо оказывается рассечённым одной или двумя осями, оно учитывается как две половины либо четыре четверти. Например, на иллюстрации к правилу 3 для обеих формул в правом верхнем квадранте находится 1,75 кольца. Если предыдущие правила не дали однозначного ответа на вопрос о нужной ориентации, цикл ориентируют так, чтобы в нижнем левом квадранте находилось минимальное количество колец. Наконец, последнее правило гласит, что предпочтительной является ориентация, в которой максимальное количество колец находится выше горизонтального ряда^[28].

Правила ориентации структурной формулы гетероциклического соединения^[28]

Номер	Правило	Иллюстрация[К 5]
1	Максимальное число колец в горизонтальном ряду.
2	Максимальное число колец в верхнем правом квадранте.
3	Минимальное число колец в нижнем левом квадранте.
4	Максимальное число колец выше горизонтального ряда.

Нумерация периферических атомов правильно ориентированной гетероциклической системы начинается с самого верхнего кольца, а если таких колец несколько, то с самого правого из них. Первый номер присваивается атому этого цикла, соседнему с местом сочленения циклов и находящемуся в крайнем положении против часовой стрелки. Нумерация проводится по часовой стрелке по периметру всей системы. Углеродные атомы, включённые в два и более циклов, не получают собственного номера, а нумеруются так же, как и предыдущий пронумерованный атом, с добавлением буквы a, b, c и т. д.^[29]

Гетероатомы, которые находятся не на периферии молекулы, нумеруют, продолжая числовую последовательность, установленную в периферической нумерации. При этом первым нумеруется гетероатом, который находится ближе к периферическому атому с наименьшим номером. Внутренние углеродные атомы получают такие же локанты, как и ближайшие к ним периферические атомы, но с верхним индексом, обозначающим число связей между соответствующими внутренним и периферическим атомами. Если имеется выбор, то внутреннему атому углерода присваивается наименьший локант из возможных^[30].

Названия одновалентных гетероциклических радикалов образуются от названий соответствующих гетероциклических соединений путём добавления суффикса -ил, например, индолил, триазолил. Тем не менее для этого правила сохраняются некоторые исключения^[31]:

• изохинолин → изохинолил;
• пиперидин → пиперидил;
• пиридин → пиридил;
• тиофен → тиенил;
• фуран → фурил;
• хинолин → хинолил.

В качестве исключения, названия пиперидино и морфолино предпочтительны, по сравнению с 1-пиперидил и 4-морфолинил^[31].

Названия двухвалентных радикалов образуются путём аналогичного добавления суффикса -иден. Для образования названий многовалентных радикалов используются суффиксы -диил, -триил, прибавляемые к названию соединения^[31].

Названия радикалов, производных от гетероциклических спиросоединений называются по общим правилам с добавлением суффиксов -ил, -диил и т. д.^[32]

Простейщий способ составления названия гетероциклического аниона заключается в добавлении к названию соответствующего радикала слова -анион (например, имидазолил-анион). Такая номенклатура удобна, если рассматриваются анионы сами по себе как индивидуальные частицы. В других случаях можно применить правила, аналогичные тем, которые применяются для составления названий радикалов. Если гетероциклический анион можно получить путём отрыва протона (протонов) от некоторого гетероцикла, то к названию данного гетероцикла добавляется суффикс -ид (-диид — при отрыве двух протонов и т. д.), и место отрыва протона обозначается локантом, например, имидазол-1-ид. Из полученного названия полностью ненасыщенного гетероциклического аниона можно составить название его частично или полностью гидрированного аналога^[33].

Иногда анионы гетероциклов образуются при отщеплении протона не от атома цикла, а от заместителя в цикле, например, от карбоксильной, гидроксильной, тиольной или аминогруппы. В данном случае, названия формируются по общим правилам для соответствующих классов соединений с использованием суффиксов -карбоксилат, -олят, -тиолят и -аминил (-аминид)^[34].

По аналогии с анионами, химия гетероциклов имеет дело с гетероциклическими катионами, в которых положительный заряд находится не только на атомах цикла, но и на атомах заместителей. Соответственно, применяются различные типы номенклатуры.

Катионы, которые получаются при формальном присоединении протона к гетероатому цикла, называют путём добавления к названию гетероцикла суффикса -ий с локантом. В очевидных случаях локант необязателен (1,4-диоксаний, пиридиний). Аналогичным образом называются и катионы, полученные присоединением протона к боковой функциональной группы (-амидий, -имидий, -нитрилий, -аминий)^[35].

Катионы, полученные формальным отщеплением гидрид-иона H^- от гетероциклического соединения, называются при помощи суффикса -илий (фуран-2-илий)^[36].

Гетероциклические катионы с зарядом на гетероатоме можно называть по заменительной номенклатуре, заменяя приставки типа окса-, аза-, тиа- на оксониа-, азониа-, тиониа- и т. д.^[13][37]

Если катионный и анионный центр находятся в одной молекуле, то такая структура называется цвиттер-ионом. Если оба этих центры находятся в одном родоначальном гетероцикле, то к названию этого гетероцикла добавляют описанные выше суффиксы, характерные для названий катионов и анионов, причём анионные суффиксы помещаются после катионных. Если один из ионных центров находится на боковом заместителе, обозначаемом при помощи суффикса, то в этом случае также используются подходящие суффиксы, как описано выше^[38].

В случае некоторых гетероциклических соединений, содержащих максимальное количество двойных связей, расположение этих связей может быть различным. По этой причине для циклов с одинаковыми гетероатомами и одинакового размера могут существовать изомеры, различающиеся положением двойных связей. Для различения таких изомеров была введена концепция обозначенного водорода, в рамках которой атом цикла, не включённый в систему двойных связей, то есть содержащий «лишний» водород, обозначается приставкой H- с локантом, соответствующим положению этого атома. Например, для азирина существует два изомера с разным расположением двойной связи: если в двойную связь не включён атом азота (в соответствии с нумерацией цикла, имеющий локант 1), то такой азирин обозначается 1H-азирином. Соответственно, азирин, в котором в двойную связь не включён атом углерода, называется 2H-азирином^[39].

При нумерации атомов цикла обозначенный водород должен получить по возможности наименьший номер: в этом он имеет преимущество перед старшей функциональной группой или радикальной валентностью^[40].

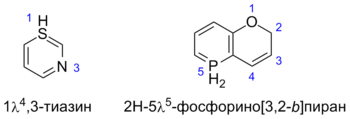

Гетероатомы в гетероциклических соединениях могут иметь различные валентности, например, фосфор может быть как трёхвалентным, так и пятивалентным. При этом наиболее часто встречающиеся в органических соединениях валентности считаются стандартными. Все другие валентности называются нестандартными и требуют особого обозначения в названиях. Гетероатомы в нестандартных валентностях обозначают при помощи символа λ-, указывая при нём значение его валентности, то есть число связей, которыми гетероатом связан с другими атомами^[41].

Символ λ располагается перед названием гетероцикла, непосредственно за локантом соответствующего гетероатома. Если в стандартном написании локанты не употребляются, то необходимый локант можно указать перед названием. В названиях конденсированных гетероциклических соединенией символ λ устанавливается для целой системы, а не для отдельных компонентов^[41].

λ-Обозначения являются универсальной системой обозначения нестандартных валентностей в химической номенклатуре и применяются не только к гетероциклическим соединениям^[41].
