Lockheed C-5 Galaxy

C-5 Galaxy

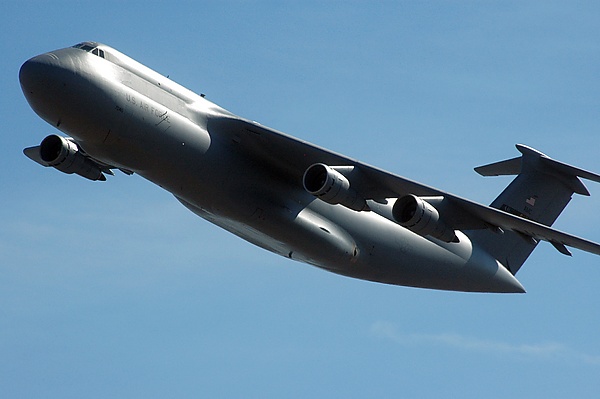

C-5 Galaxy - 060505-F-0000J-002.jpg
Тип военно-транспортный самолёт
Разработчик Lockheed Corporation
Производитель Соединённые Штаты Америки Lockheed Corporation
Соединённые Штаты Америки Lockheed Martin
Первый полёт 30 июня 1968 года
Начало эксплуатации июнь 1970 года
Статус эксплуатируется
Эксплуатанты Соединённые Штаты Америки ВВС США (52)
Годы производства C-5A: 1968—1973
C-5B: 1985—1989
Единиц произведено 131 (C-5A — 81, C-5B — 50)
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

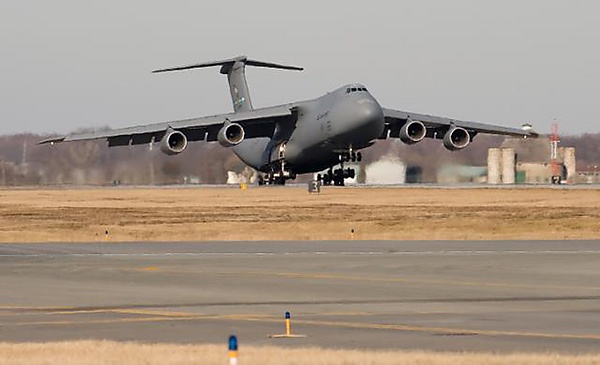

Посадка C-5M Galaxy «Spirit of Global Reach»

Локхид C-5 «Галакси»[1] (англ. Lockheed C-5 Galaxy) — американский тяжёлый военно-транспортный самолёт. Третий после Ан-225 и Ан-124 по грузоподъёмности грузовой самолёт в мире, и второй после Ан-124 по грузоподъёмности серийный грузовой самолёт. До создания в 1982 году Ан-124 был крупнейшим серийным грузовым самолётом в мире. Способен перевозить либо шесть вертолётов AH-64 "Апач", или четыре БМП M2 Брэдли, или шесть БТР M1126/M1135 Страйкер, или один современный танк M1 Abrams либо два модели 1980 года, или до 345 солдат и офицеров[2].

История создания

[править | править код]

Первый C-5A Galaxy (серийный номер 66-8303) был выпущен заводом-изготовителем в Мариетте, штат Джорджия, 2 марта 1968 года. 30 июня 1968 года летные испытания C-5A начались с первого полета, выполненного Лео Салливаном, с позывным "восемь-три-о-три тяжелый". Летные испытания показали, что самолет продемонстрировал более высокое число Маха расхождения лобового сопротивления, чем предсказывалось данными аэродинамической трубы. Максимальный коэффициент подъемной силы, измеренный в полете при отклонении закрылков на 40°, был выше, чем прогнозировалось (2,60 против 2,38), но был ниже, чем прогнозировалось при отклонении закрылков на 25° (2,31 против 2,38) и при убранных закрылках (1,45 против 1,52).[3]

В июле 1969 года во время испытания на изгиб фюзеляжа крыло отказало при 128% предельной нагрузки, что ниже требования, чтобы оно выдерживало 150% предельной нагрузки. В крыло были внесены изменения, но во время испытания в июле 1970 года оно вышло из строя при 125% предельной нагрузки. Была включена пассивная система снижения нагрузки, включающая элероны с вертикальным расположением, максимально допустимая полезная нагрузка была снижена с 220 000 до 190 000 фунтов (от 100 000 до 86 000 кг). В то время с вероятностью 90% было предсказано, что не более 10% парка из 79 планеров достигнут усталостного ресурса в 19 000 часов без растрескивания крыла.[3]

Производство

[править | править код]

По завершении испытаний в декабре 1969 года первый C-5A был передан в учебное подразделение на базе ВВС Алтус, штат Оклахома. Локхид доставил первую оперативную "Galaxy" в 437-е авиакрыло на военно-воздушную базу Чарльстон, Южная Каролина, в июне 1970 года. Из-за более высоких, чем ожидалось, затрат на разработку в 1970 году прозвучали публичные призывы к правительству разделить значительные убытки, которые испытывал Lockheed.[4] Производство было почти остановлено в 1971 году, когда Lockheed столкнулась с финансовыми трудностями, отчасти из-за разработки C-5 Galaxy, а также гражданского реактивного лайнера Lockheed L-1011 TriStar.[5] Правительство США предоставило Lockheed кредиты для поддержания деятельности компании.[6]

В рамках военной политики президента Рональда Рейгана было выделено финансирование для расширения возможностей воздушных перевозок ВВС США. Поскольку до завершения программы C-17 оставалось еще несколько лет, Конгресс одобрил финансирование новой версии C-5, C-5B, в июле 1982 года для расширения возможностей воздушных перевозок.[7] Первый C-5B был доставлен на военно-воздушную базу Алтус в январе 1986 года. В апреле 1989 года последний из 50 самолетов C-5B был добавлен к 77 самолетам C-5A в структуре ВВС. C-5B включает в себя все усовершенствования C-5A и многочисленные дополнительные модификации системы для повышения надежности и ремонтопригодности.[8]

В 1998 году в рамках Программы модернизации авионики (AMP) началась модернизация авионики C-5, включающая стеклянную кабину, навигационное оборудование и новую систему автопилота.[9] Другой частью усилий по модернизации C-5 являлась программа повышения надежности и переоборудования (RERP). Программа заменила двигатели на более новые, более мощные.[9] В общей сложности был заключен контракт на модернизацию 52 самолетов C-5, состоящих из 49 самолетов B-, двух самолетов C- и одного самолета A-модели в рамках RERP. Программа включала в себя более 70 изменений и обновлений, включая новые двигатели General Electric.[10] 22 "Super Galaxies" C-5M были готовы по состоянию на август 2014 года.

Обновление по программе RERP было завершено 25 июля 2018 года. ВВС США получили последний модифицированный самолет 1 августа 2018 года[11]

Модификации

[править | править код]
  • С-5А — первые (81 самолёт) построенные до 1973 года
  • С-5В — 50 самолётов, изготовленных в период с 1986 до 1989, отличаются более современной авионикой по сравнению с C-5A
  • C-5C — специализированные для нужд НАСА, два самолёта (68-0213 и 68-0216)
  • C-5M — модернизация с октября 2004 года (с новым двигателем и новой авионикой), принят на вооружение в 2014 году (12 самолётов)
  • L-500 — гражданский транспортный самолёт.

Лётно-технические характеристики C-5B

[править | править код]
  • Экипаж — 5 человек
  • Размах крыла — 67,88 м
  • Длина самолёта — 75,54 м
  • Высота самолёта — 19,85 м
  • Площадь крыла — 575,98 м²
  • Масса
    • пустого самолёта — 169 643 кг
    • максимальная взлётная — 379 657 кг
      • Топлива — 150 819 кг[12]
  • Тип двигателя — 4×ТВРД General Electric TF39-GE-1C
    • Тяга — 4×191,27 кН
  • Максимальная скорость — 919 км/ч
  • Крейсерская скорость — 888 км/ч
  • Практическая дальность — до 10 411 км
  • Дальность действия — до 5526 км
  • Практический потолок — 10 895 м

Транспортные характеристики C-5B

[править | править код]

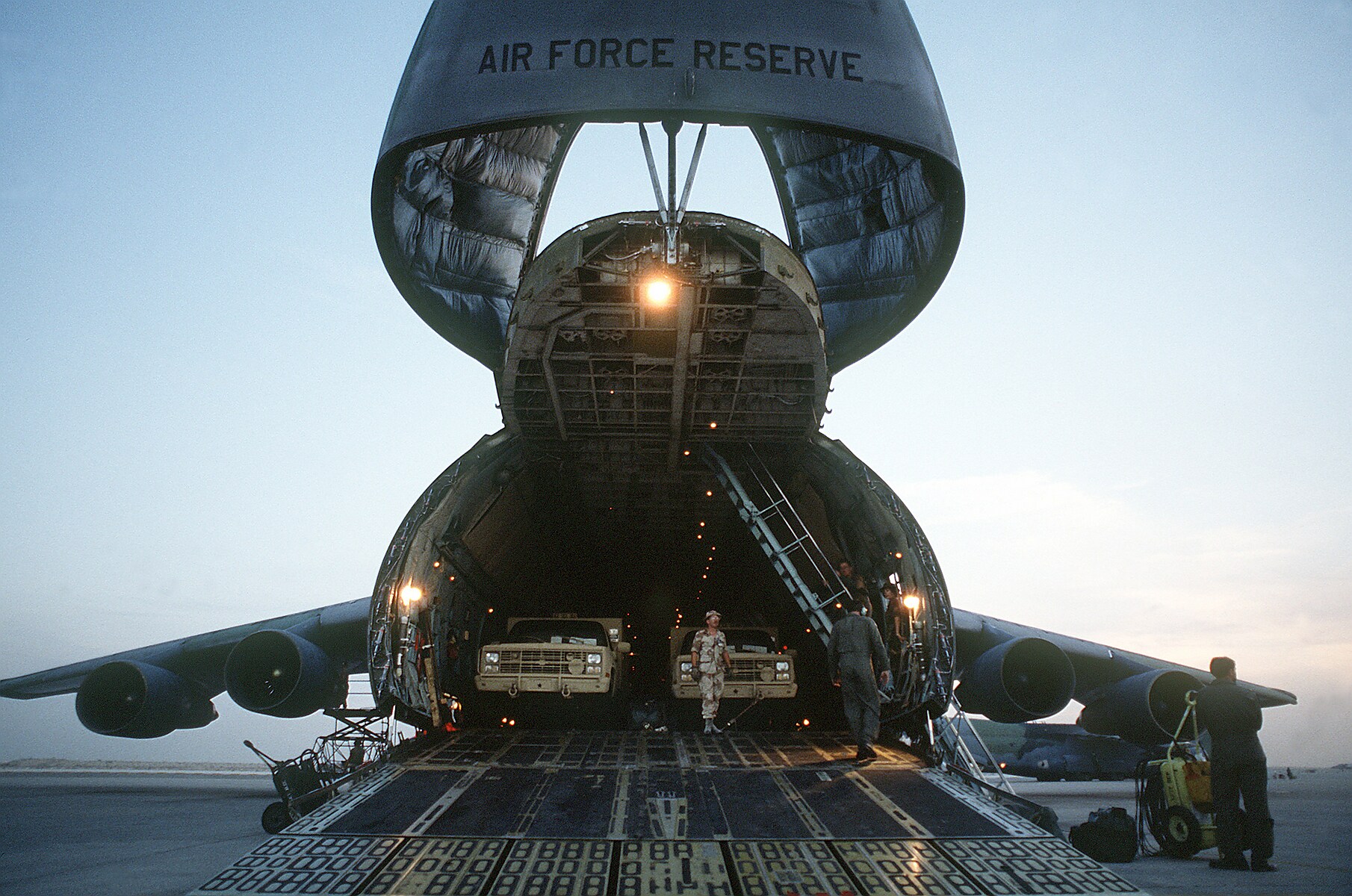

Откинутая вверх носовая часть

Полезная нагрузка:

  • 270 солдат или 75 пассажиров и 15 человек персонала
  • 118 387 кг груза

Иимеется дополнительная возможность погрузки через откидывающуюся вверх носовую часть.

Грузовой отсек (нижняя палуба)[править | править код]

  • длина 36,91 м
  • ширина 5,79 м

Лётно-технические характеристики C-5M Super Galaxy

[править | править код]

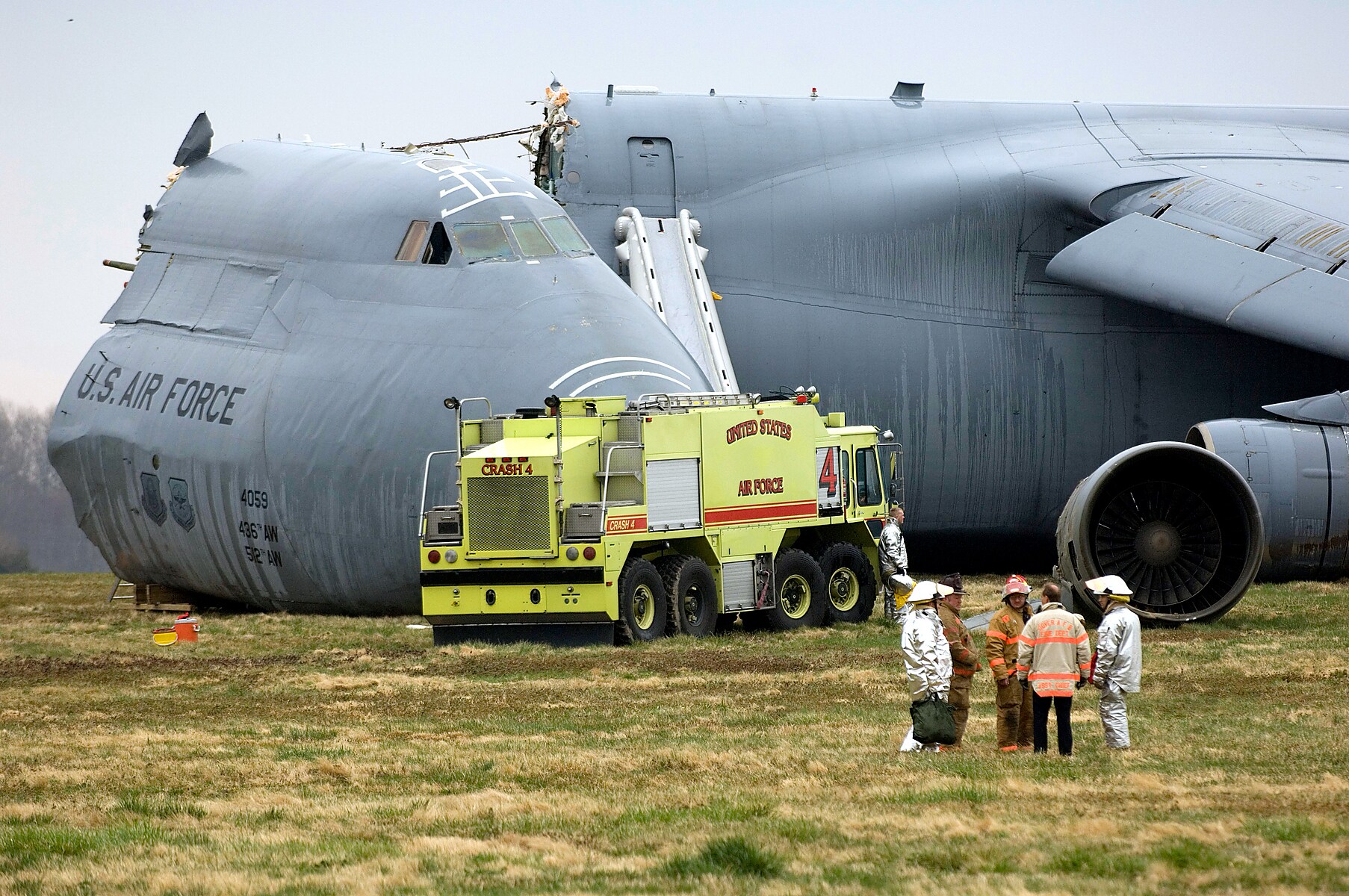

Борт 84-0059. После вынужденной посадки на авиабазе «Довер» в штате Делавэр США.
  • Масса максимальная взлётная — 348 300 кг
  • Максимальная грузоподъёмность — 122 470 кг
  • Тип двигателя — 4×ТВРД General Electric GF6-80C2
    • Тяга — 4×222 кН
  • Максимальная скорость — 920 км/ч
  • Максимальная дальность полёта с полной нагрузкой — 4440 км
  • Практический потолок — 10 100 м
  • Экипаж — 5 человек

Катастрофы и лётные происшествия

[править | править код]
Дата Бортовой номер Место происшествия Модификация Жертвы/На борту Краткое описание
25.05.1970 Флаг США 67-0172 Флаг США Палмдейл 0/5 Уничтожен пожаром в Палмдейле в штате Калифорния (США). Пожар возник в грузовом отсеке. Экипаж из 5 человек эвакуировался[13][14].
17.10.1970 Флаг США 66-8303 Флаг США «Доббинс[en]» C-5A 1+0/0 Уничтожен пожаром на авиабазе «Доббинс» в штате Джорджия (США). Пожар начался во время технического обслуживания в одном из 12 топливных элементов самолета. Один рабочий погиб, ещё один получил ранения[13][15].
27.09.1974 Флаг США 68-0227 Флаг США «Клинтон[en]» C-5A 0/5 Выкатился за пределы посадочной полосы и разрушился после аварийной посадки в аэропорту «Клинтон» в штате Оклахома. Заклинивший тормоз при взлёте с авиабазы «Алтус» вызвал возгорание на борту, вместо аэродрома «Клинтон-Шерман[en]» для экстренной посадки был ошибочно выбран аэропорт с короткой посадочной полосой[13][16].
04.04.1975 Флаг США 68-0218 Флаг Южного Вьетнама Сайгон C-5A 155/328 Совершил аварийную посадку и разрушился на рисовом поле в окрестностях Сайгона в Южном Вьетнаме. Самолёт испытал взрывную разгерметизацию в ходе операции «Babylift», развернулся, однако не смог долететь до авиабазы «Таншоннят». На борту находилось 328 человек, погибло 155 (в основном дети), 24 получили ранения[13][17][18][19][20].
31.07.1983 Флаг США 70-0446 Флаг США «Шемья[en]» C-5A 0/н.д. Потерпел крушение при посадке на авиабазе «Шемья» в штате Аляска (США). Самолёт снижаясь ниже глиссады, ударился о насыпь перед посадочной полосой. Структурные повреждения были обширными. Погибших не было. После ремонта самолёт передан ВВС Национальной гвардии Техаса[en][21].
29.08.1990 Флаг США 68-0228 Флаг Германии «Рамштайн» C-5A 13/17 Потерпел крушение после взлёта с авиабазы «Рамштайн» в Германии. Потеря контроля была вызвана реверсом тяги двигателя № 1[22][13][23].
16.08.2001 Флаг США 70-0461 Флаг США «Трэвис[en]» C-5A 0/39 Потерпел аварию во время разбега при взлёте с авиабазы «Трэвис» в штате Калифорния США. Передняя стойка шасси разрушилась, обломки повредили двигатель № 2, гидравлические линии левого основного шасси, также была повреждена нижняя часть фюзеляжа. Никто не пострадал[24].
08.01.2004 Флаг США 85-0010 Флаг Ирака «Багдад» C-5B 0/63 Совершил аварийную посадку в аэропорту «Багдад» Ирака после повреждения двигателя № 4 ракетой земля-воздух. Никто не пострадал[25].
03.04.2006 Флаг США 84-0059 Флаг США «Довер[en]» C-5B 0/17 Потерпел крушение при посадке на авиабазе «Довер» в штате Делавэр (США). При попытке экстренной посадки из-за реверса тяги двигателя № 2 экипаж совершил ошибки, самолёт, снижаясь ниже глиссады, врезался в столб, разрушился и был списан. 2 человека получили серьёзные травмы[13][26][27][28][29].
22.05.2017 Флаг США 86-0020 Флаг Испании «Рота» C-5M 0/н.д. Совершил аварийную посадку с убранным передним шасси на военной базе «Рота» в провинции Кадис (Испания). Пострадавших не было[30][31].
15.03.2018 Флаг США Флаг США «Лекленд[en]» C-5M 0/н.д. Совершил аварийную посадку с убранным передним шасси на авиабазе «Лекленд» в штате Техас (США). Пострадавших не было[32][33][34][35].
31.01.2019 Флаг США 85-0002 Флаг США «Трэвис[en]» C-5M 0/11 Совершил аварийную посадку с убранным передним шасси на авиабазе «Трэвис» в штате Калифорния (США). Пострадавших не было[36][37][38].

Операторы

[править | править код]
  •  США — 52 C-5M по состоянию на 2018 год[39].
