Bussard (мина)

В конце 1970-х годов западные государства приступили к созданию миномётных систем с управляемыми боеприпасами. Этот шаг был обусловлен опасениями возможного вторжения танковых армий СССР в страны Западной Европы. В связи с этим, ранние версии управляемых мин оснащались кумулятивными боевыми частями, предназначенными для поражения бронетехники^[2].

Первопроходцем в создании управляемых миномётных боеприпасов стала Германия. Ещё в 1975 году Министерство обороны ФРГ инициировало финансирование исследований, направленных на оценку возможности разработки 120-мм миномётного снаряда, способного самостоятельно наводиться на цель (бронетехнику) на финальном участке полёта. Результаты этой работы послужили основой для программы создания управляемого вооружения Bussard. 120-мм миномётный комплекс управляемого вооружения Bussard был разработан усилиями немецких компаний Diehl и Bodenseewerk Geratetechnik GmbH (BGT). Его задачей является поражение, как одиночных, так и групповых бронированных и небронированных целей, включая инженерные укрепления, на дистанциях от 800 до 5 000 метров. Стрельба управляемой миной Bussard осуществляется из 120-мм гладкоствольного миномёта производства финской компании Patria Vammas (ранее известной как Tampella).

В 1975 году фирма Diehl получила заказ от Министерства обороны Германии на создание мины Bussard с самонаведением на конечном участке траектории. Компания Bodenseewerk Geratetechnik GmbH была привлечена к проекту в качестве субподрядчика. Компания Diehl отвечала за разработку систем энергоснабжения, боевой части и оборудование для полевых испытаний (включая телеметрию и датчики). Компания Bodenseewerk Geratetechnik GmbH, в свою очередь, занималась конструкцией самой мины, аэродинамическими характеристиками, лазерной головкой самонаведения, сборкой системы наведения и разработкой программного обеспечения для наведения^[3].

В период с января по март 1983 года на полигоне Меппен в Германии были успешно проведены три испытательных пуска мины Bussard с полуактивной лазерной головкой самонаведения. Мины точно поразили танки, подсвеченные лазером, с отклонением от точки прицеливания менее 0,5 метра. Особое внимание уделялось устойчивости бортовой электроники к высоким перегрузкам при старте (до 10 000 G). В ходе испытаний не было зафиксировано повреждений аппаратуры.

В 1983 году разработка мины Bussard была приостановлена из-за финансовых ограничений. Однако в середине 1990-х годов, после публикации требований Вооружённых сил США к высокоточному миномётному боеприпасу PGMM для 120-мм миномётов M120/121, компания Diehl возобновила работу над проектом Bussard.

В 1994 году компании Lockheed Martin и Diehl начали совместную программу PGMM (Precision-Guided Mortar Munition – высокоточный управляемый миномётный боеприпас), в основе которой лежал улучшенный вариант управляемой мины Bussard.

В состав комплекса Bussard входят^[4]:

• 120-мм управляемая мина Bussard;
• лазерный целеуказатель.

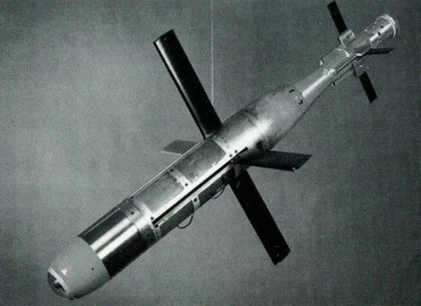

Конструкция управляемой мины Bussard включает несколько элементов^[1]:

• систему наведения, размещённую переднем отсеке, она содержит электронные компоненты, термоэлемент и выдвижные стабилизирующие плоскости;
• боевой блок (кумулятивного действия);
• система запуска, размещена в хвостовом отсеке с раскрывающимися рулями управления, сервоприводами и пороховым ускорителем.

В мине Bussard реализована полуактивная лазерная система самонаведения, разработанная компанией Bodenseewerk Geratetechnik GmbH. Предусмотрена опциональная установка активной радиолокационной головки миллиметрового диапазона производства AEG Telefunken или инфракрасной системы самонаведения от Bodenseewerk Geratetechnik GmbH^[1].

Кумулятивная боевая часть, оснащена контактным взрывателем, предназначена для поражения танков в верхнюю полусферу, включая машины с комбинированной бронёй. Для достижения максимальной пробиваемости боевая часть расположена в центральной части мины, с учётом оптимальной дистанции срабатывания взрыва^[1].

Для запуска управляемой мины используются стандартные метательные заряды, применяемые для неуправляемых мин.

Характеристика управляемой мины^[1][4]:

• длина мины – 1 000 мм;
• масса – 17,0 кг.
• лазерный целеуказатель – массой 12 кг (обеспечивает подсветку цели).

Лазерный целеуказатель имеет:

• рабочую длину волны 1,06 мкм;
• энергию импульса излучения - 6 мДж;
• частоту повторения импульсов - 30-50 Гц;
• расходимость излучения - менее 0,5 мрад;
• коэффициент отражения от цели - более 0,1;
• максимальная дальность действия лазерного целеуказателя – 3000 м.

Применение миномётного комплекса Bussard производится согласно стандартных миномётных процедур, включая этапы^[1]:

• выявление и идентификации бронированных целей;
• вычисление исходных данных для ведения огня;
• использование лазерного целеуказателя с передовых позиций или воздушных платформ для подсветки цели;
• непосредственно выстрел миной в район нахождения цели.

После выстрела из миномёта, в ходе полёта, из центральной секции мины раскрываются четыре стабилизирующие плоскости прямоугольной формы, обеспечивая баллистическую траекторию, схожую с обычной миной. Достигнув наивысшей точки подъёма и переходя к снижению, происходит раскрытие рулей управления, позволяющих осуществлять наведение посредством блока инерциальной навигации. Пневматическая система, питаемая газогенератором, обеспечивает работу рулевого механизма.

На расстоянии от 2 000 до 600 метров до цели, полуактивная лазерная головка самонаведения активируется для поиска и захвата лазерного отражения от цели. После успешной фиксации сигнала, мина переходит в режим самонаведения, используя метод пропорциональной навигации. Согласно заявленным характеристикам, круговое вероятное отклонение управляемой мины Bussard при поражении, как стационарных, так и движущихся целей, не превышает 0,5 метра.

Аналоги мины Bussard^[2]:

• противотанковая 81-мм мина Merlin (Великобритания);
• противотанковая 120-мм мина STRIX (Швеция).

Противотанковая мина 81-мм Merlin, получившая имя известного волшебника из средневековых легенд Великобритании, управляема на конечном участке траектории полёта^[2]. Её разработкой занимались специалисты компании British Aerospace, работы велись с 1981 года и осуществлялись на собственные средства британской компании. Для разработки новых боеприпасов использовались штатные 81-мм мины Вооружённых сил Великобритании, при этом мина обеспечивала поражение бронированных целей на удалении до четырёх километров. «Глазами и ушами» нового умного боеприпаса была радиолокационная головка самонаведения. После вылета из ствола миномёта происходило раскрытие хвостовых стабилизаторов, а также четырёх аэродинамических рулей управления, которые были расположены в передней части корпуса мины. На нисходящем участке траектории полёта, имеющая миниатюрную радиолокационную станцию миллиметрового диапазона начинала круговое сканирование земной поверхности. Первоначально головка самонаведения искала подвижные цели на площади 300 на 300 метров, если таковые не обнаруживались, включался режим сканирования целей по второму сценарию: поиск неподвижных целей на площади 100 на 100 метров. После обнаружения объекта для атаки осуществлялось наведение мины на цель вплоть до момента поражения. Для повышения точности стрельбы миномётным расчётом используются портативные электронно-вычислительные машины, упрощающие расчёт и подготовку данных для ведения огня. Мина использовалась в ходе войны в Персидском заливе против бронированных целей Вооружённых сил Ирака.

Для выстрела управляемой 120-мм миной Strix из обычного 120-мм миномёта, расчёт миномёта использует устройство ввода данных. С его помощью оператор вводит в электронный блок мины информацию о типе цели, её координатах и текущих погодных условиях в районе предполагаемого нахождения объекта^[4].

Применение мины Strix осуществляется следующим образом: после получения данных о цели, на огневой позиции производятся вычисления количества метательных зарядов, углов наведения миномёта и времени полёта. Все эти данные заносятся в устройство ввода информации. К хвостовой части мины крепится необходимое количество дополнительных метательных зарядов. Если требуется, подготавливается твердотопливный ракетный ускоритель. Устройство ввода подключается к мине, и в её запоминающее устройство передаются все необходимые параметры.

Заряжание миномёта происходит в следующем порядке: в ствол с дульной части последовательно опускаются хвостовик с зарядами, ракетный двигатель (при необходимости) и затем сама мина Strix. При нажатии на спуск инициируется основной заряд хвостовика, за которым воспламеняются дополнительные заряды. Мина вылетает из ствола с начальной скоростью от 180 до 320 м/с, зависящей от количества зарядов.

После вылета из ствола раскрываются стабилизирующие консоли, вращающие мину вокруг своей оси, и активируется термобатарея. На удалении 25-30 метров от миномёта хвостовик отделяется и падает примерно в 100 метрах в направлении цели. Через несколько секунд взрыватель переходит в боевое положение.

При использовании ракетного двигателя он запускается через четыре секунды после воспламенения метательных зарядов, задержка обеспечивается пиротехническим замедлителем. Двигатель работает несколько секунд, обеспечивая дополнительное ускорение, а затем продолжает полёт вместе с миной. Перед захватом цели тепловизором двигатель отделяется пиротехническим зарядом, сбрасывается защитный колпак с линзы головки самонаведения, и активируется взрыватель боевой части.

В заданный момент включается тепловизионная головка самонаведения, которая сканирует местность в поисках цели. Головка выделяет объекты, соответствующие заданным параметрам, и захватывает цель, если её инфракрасный образ соответствует одному из цифровых шаблонов в памяти. После захвата цели микродвигатели начинают наведение мины по методу пропорциональной навигации, вплоть до момента подрыва^[1].

По состоянию на 2025 год миномёты сохраняют свою значимость, как эффективное огневое средство поддержки пехоты. Их задача – уничтожение живой силы и техники противника, как находящихся открыто на местности, так и находящихся в укрытиях. При наступательных действиях они обеспечивают непосредственную огневую поддержку мотострелковым подразделениям, располагаясь вблизи их боевых порядков. В обороне они используются для поражения наступающих сил противника и подавления его огневых точек. С появлением управляемых мин, миномёты получили возможность поражать танки и другие бронированные цели^[1].

Современные миномёты представляют собой сложные артиллерийские комплексы с передовыми вычислительными системами и улучшенными прицельными приборами. Для борьбы с бронетехникой разработаны управляемые мины с различными типами головок самонаведения (инфракрасными, лазерными полуактивными, радиолокационными) и кумулятивными боевыми частями. Благодаря навесной траектории полёта они способны поражать бронированные цели сверху, в наименее защищённые участки корпуса.

Управляемые мины Bussard по состоянию на 2025 год не производятся. По имеющимся данным Германия предоставила все свои наработки по управляемой мине американской фирме Lockheed Martin в рамках программы PGMM (Precision-Guided Mortar Munition – высокоточный управляемый миномётный боеприпас).
