Цапфа

Термин «цапфа» употребляется в нескольких близких технических значениях. В общем машиноведческом смысле это опорная часть вала или оси. В более узком смысле цапфой называют поверхность, непосредственно сопряжённую с подшипником, втулкой, вкладышем, подпятником или иной деталью опоры^[2][3].

В инженерной терминологии различают следующие связанные понятия:

• цапфа — опорный участок вала или оси, поддерживаемый опорой;
• шип — концевая цапфа, воспринимающая преимущественно радиальную или радиально-осевую нагрузку;
• шейка — промежуточная цапфа, расположенная между другими участками вала или оси;
• пята — концевая цапфа, работающая главным образом на осевое давление;
• подпятник — опора, воспринимающая нагрузку от пяты;
• заплечик — торцевая поверхность уступа, ограничивающая осевое смещение установленной детали;
• буртик — кольцевое утолщение, применяемое для фиксации деталей или ограничения осевого перемещения;
• галтель — плавный переход между участками разных диаметров, уменьшающий концентрацию напряжений.

В англоязычной технической литературе близкими по смыслу являются термины journal, shaft journal, bearing journal и trunnion. Термин journal чаще соответствует опорной шейке вала в подшипнике скольжения, тогда как trunnion обычно обозначает выступающую цапфу или осевой шип, на котором поворачивается крупная деталь, например барабан, люлька, крышка, качающаяся рама или корпус^[7].

С физической точки зрения цапфа является частью тела, через которую реализуется опорное взаимодействие между вращающейся или качающейся деталью и неподвижной либо относительно неподвижной опорой. Через неё передаются силы, реакции опор, иногда моменты, а также возникают силы трения, контактные давления и тепловыделение^[4][3].

В общей механической постановке цапфа связана с передачей взаимодействия между материальными телами: вращающийся вал или ось действует на опору, а опора, в свою очередь, действует на вал через реакцию связи. В классической механике сила рассматривается как мера механического взаимодействия тел, а её действие характеризуется не только величиной, но и направлением. Поэтому нагрузки, воспринимаемые цапфой, обычно представляют в виде векторов и раскладывают на составляющие по выбранным осям координат^[5].

В простейшей расчётной модели вал с двумя цапфами можно рассматривать как балку на опорах. Нагрузки от зубчатых колёс, шкивов, муфт, барабанов или рабочих органов передаются на вал, затем через цапфы — на подшипники и далее на корпус машины. В этом смысле цапфа является границей между подвижной частью механизма и его опорной системой.

В теоретико-механической модели опорное действие цапфы может быть представлено реакцией связи. Если контакт цапфы с опорой рассматривается не как точечный, а как распределённый по конечной поверхности, то реакция связи в общем случае соответствует системе распределённых контактных сил, которую в упрощённых расчётах заменяют равнодействующей^[4].

Такое представление важно при расчёте опорных участков валов. Радиальная нагрузка на цапфу соответствует составляющим силы, перпендикулярным оси вращения; осевая нагрузка действует вдоль этой оси; крутящий момент связан с передачей вращения и с касательными напряжениями в валу. В реальной опоре эти воздействия передаются через конечную контактную поверхность, но в общей расчётной схеме они часто заменяются равнодействующими силами и моментами^[4][5][6].

При вращении вала каждая точка поверхности цапфы имеет окружную скорость

${\displaystyle v=\omega r,}$

где ${\displaystyle \omega }$ — угловая скорость, а ${\displaystyle r}$ — радиус цапфы. Эта зависимость следует из кинематики вращательного движения твёрдого тела и используется при оценке режима трения, тепловыделения и работоспособности подшипника скольжения^[4][3].

Если частота вращения задана в оборотах в минуту, окружную скорость поверхности диаметром ${\displaystyle d}$ выражают как

${\displaystyle v={\frac {\pi dn}{60}},}$

где ${\displaystyle d}$ — диаметр цапфы, ${\displaystyle n}$ — частота вращения в мин^−1[3].

В динамике вращающихся тел цапфы и подшипники воспринимают не только статические реакции, но и динамические нагрузки, возникающие при неуравновешенности ротора, перекосах, вибрациях, изменении скорости вращения и гироскопических эффектах^[4].

В теоретической механике цапфа может рассматриваться через несколько общих моделей: как часть твёрдого тела, как участок контакта с опорой, как место приложения реакции связи и как элемент вращающейся системы. Такая интерпретация не заменяет конструкторского расчёта цапфы, но объясняет её роль в общей механической схеме машины^[4][5].

Теоретическая механика изучает механическое движение и взаимодействие материальных тел. Для цапфы это означает, что её работа может быть описана через движение вала или оси, приложенные силы, реакции опор, моменты и условия равновесия или движения системы. В этом смысле цапфа является не только конструктивным участком детали, но и элементом передачи механического взаимодействия между вращающейся частью машины и её неподвижной опорной системой^[5].

В задачах статики действие опоры на вал или ось заменяют реакцией связи. Если цапфа установлена в радиальной опоре, то основная реакция направлена поперёк оси вала; если опора воспринимает осевую силу, то появляется реакция вдоль оси. В пространственной задаче реакция может раскладываться на составляющие по осям координат, как это делается для опорных и шарнирных связей^[4][5].

В задачах кинематики цапфа связана с вращательным движением твёрдого тела. Положение вала определяется углом поворота, угловой скоростью и угловым ускорением, а скорость точки на поверхности цапфы пропорциональна расстоянию этой точки от оси вращения. Поэтому увеличение диаметра цапфы при той же частоте вращения повышает скорость скольжения в подшипнике скольжения и влияет на тепловой режим узла^[4][5][3].

В задачах динамики через цапфы на опоры передаются силы, связанные не только с внешней нагрузкой, но и с движением самого вращающегося тела. Если ось вращения не совпадает с главной центральной осью инерции, возникают дополнительные динамические реакции, которые могут вызывать вибрации и повышенный износ подшипников^[4].

При анализе сил и моментов, действующих на вал с цапфами, используются векторные операции: разложение сил на проекции, сложение сил, вычисление момента силы относительно точки или оси. Эти операции позволяют перейти от реальной пространственной схемы машины к расчётной модели, в которой определяются реакции опор, изгибающие моменты, крутящие моменты и опасные сечения вала^[5][6].

Вал и ось имеют сходную форму, но различаются по назначению. Вал обычно вращается и передаёт крутящий момент, а ось служит для поддержания вращающихся деталей и может как вращаться, так и оставаться неподвижной^[2]. Цапфы могут быть как у валов, так и у осей: в обоих случаях они образуют опорные участки, через которые нагрузки передаются на подшипники.

У вращающегося вала цапфа обычно движется относительно поверхности подшипника. В подшипнике скольжения это приводит к скольжению поверхности цапфы по вкладышу или по слою смазочного материала. В подшипнике качения цапфа чаще служит посадочной поверхностью для внутреннего кольца подшипника; относительное движение в этом случае переносится в зону качения шариков или роликов^[2][3].

У неподвижной оси вращение может совершать не сама цапфа, а установленная на оси деталь. Например, колесо, блок или ролик может вращаться на подшипнике, установленном на неподвижной оси. При этом цапфа оси остаётся несущей опорной частью, но кинематическая картина работы узла отличается от случая вращающегося вала.

В расчётной схеме машины цапфа обычно не изображается со всеми конструктивными деталями. При общем расчёте вал или ось заменяют стержневой моделью, а действие подшипников — реакциями опор. Такое упрощение позволяет определить опорные реакции, построить эпюры изгибающих и крутящих моментов, найти опасные сечения и оценить прочность детали^[6][2].

С точки зрения теоретической механики такая замена основана на представлении силы как векторной меры взаимодействия тел и на возможности раскладывать силы по координатным осям. В результате реальное контактное давление между цапфой и подшипником в общей модели заменяется равнодействующей силой, приложенной в условном центре опоры^[5][4].

Однако при расчёте самой цапфы такой схемы недостаточно. В зоне контакта с подшипником нагрузка распределяется по конечной поверхности, поэтому необходимо учитывать контактные давления, износ, смазку, шероховатость поверхности, посадки и тепловой режим. Поэтому одна и та же цапфа может описываться разными моделями: как точка приложения реакции в общем расчёте вала, как поверхность трения в подшипнике скольжения или как посадочная поверхность под внутреннее кольцо подшипника качения^[3][8].

Цапфа обычно является частью ступенчатого вала или оси. Ступенчатая форма позволяет рационально распределить материал по длине детали, разместить подшипники, колёса, муфты, уплотнения и крепёжные элементы, а также обеспечить технологичность изготовления и сборки^[2].

Для цапф, работающих в подшипниках скольжения, характерны следующие конструктивные элементы:

• рабочая цилиндрическая или коническая поверхность;
• галтель у перехода к соседнему участку вала;
• заплечик или буртик для осевой фиксации;
• возможные канавки для выхода инструмента;
• участки для уплотнений;
• смазочные элементы в сопряжённой детали.

Переход от цапфы к участку большего диаметра часто выполняют с плавным радиусом. Чем меньше радиус галтели и чем резче изменение сечения, тем выше концентрация напряжений. Поэтому при проектировании валов и осей стремятся применять возможно большие радиусы закруглений, если это допускается условиями сборки, размещения подшипника и изготовления^[2].

Для цапф под подшипники качения важны точность диаметра, соосность, качество поверхности, правильный выбор посадки внутреннего кольца и наличие осевой фиксации. В зависимости от конструкции узла фиксация может осуществляться заплечиком, гайкой, стопорным кольцом, распорной втулкой, крышкой или другим элементом^[2].

В подшипнике скольжения цапфа скользит по поверхности вкладыша или по слою смазочного материала, находящемуся между цапфой и вкладышем^[3]. Такая опора состоит, как правило, из корпуса, вкладыша, рабочей поверхности цапфы, смазочного канала и канавок для распределения смазки.

Основными задачами подшипника скольжения являются:

• поддержание вала или оси в заданном положении;
• восприятие радиальных, осевых или комбинированных нагрузок;
• уменьшение трения;
• снижение изнашивания;
• отвод тепла;
• демпфирование колебаний;
• обеспечение требуемой точности вращения.

По способу образования несущего давления в смазочном слое различают гидродинамические и гидростатические подшипники. В гидродинамическом подшипнике давление возникает вследствие движения цапфы и затягивания масла в клиновидный зазор. В гидростатическом подшипнике давление создаётся внешним насосом^[3][9].

При малых скоростях, пуске и остановке смазочный слой может быть недостаточным для полного разделения поверхностей. В этих условиях возможны граничное или смешанное трение, при которых износ цапфы и вкладыша возрастает. При устойчивом жидкостном трении поверхности разделены слоем смазки, и изнашивание может быть существенно меньше^[3][10].

В подшипнике качения рабочее относительное движение осуществляется через тела качения — шарики, ролики или иглы. Цапфа в таком узле служит преимущественно посадочной поверхностью для внутреннего кольца подшипника или для самого подшипникового элемента, если конструкция не имеет отдельного кольца^[2].

Для посадочной цапфы под подшипник качения особенно важны точность диаметра, цилиндричность, круглость, соосность с другими опорными участками, шероховатость поверхности, жёсткость вала, отсутствие задиров и правильное расположение заплечиков, канавок и упорных торцов. Требования к посадочным поверхностям валов и корпусов под подшипники качения устанавливаются стандартами на поля допусков, посадки, шероховатость, отклонения формы и положения^[8].

Если подшипник установлен с перекосом, чрезмерным натягом, слабой посадкой или загрязнением посадочной поверхности, нагрузка распределяется неравномерно. Это может снизить ресурс подшипника, вызвать нагрев, вибрацию, повреждение дорожек качения или проворачивание кольца на цапфе^[11][12].

Пята — разновидность концевой цапфы, воспринимающая преимущественно осевую нагрузку. Её опорной деталью является подпятник. Пяты применяются в вертикальных валах, винтовых домкратах, турбинных и насосных агрегатах, поворотных устройствах, подъёмных механизмах и других системах, где значительная сила действует вдоль оси вращения^[1][3].

В отличие от цилиндрической шейки, работающей в радиальном подшипнике, пята взаимодействует с опорой через торцевую или кольцевую поверхность. Для неё особенно важны среднее давление, тепловыделение, смазка и устойчивость смазочного слоя. В тяжелонагруженных опорах могут использоваться сегментные подпятники, гидростатическая разгрузка или специальные антифрикционные материалы^[9].

Материал цапфы обычно совпадает с материалом вала или оси. Для валов и осей применяют углеродистые и легированные стали, выбираемые по условиям прочности, жёсткости, технологичности, термической обработки, стоимости и требуемой долговечности^[13][14].

Для повышения износостойкости и контактной прочности цапфы могут подвергаться закалке, поверхностной закалке токами высокой частоты, цементации, азотированию, шлифованию, полированию и нанесению защитных или антифрикционных покрытий^[13][15].

В паре трения «цапфа — вкладыш» материалы подбирают так, чтобы изнашивание в большей степени приходилось на заменяемую и более дешёвую деталь — вкладыш, втулку или антифрикционный слой, а не на вал. Поэтому цапфы часто выполняют из более твёрдого материала, а вкладыши — из бронзы, баббита, антифрикционного чугуна, полимерного или композиционного материала^[3][10].

Качество поверхности цапфы существенно влияет на трение, износ, нагрев и ресурс опоры. Для подшипников скольжения рабочую поверхность цапфы обычно выполняют с малой шероховатостью, чтобы снизить разрушение смазочного слоя и ускоренный износ вкладыша. Для подшипников качения важны точность посадочной поверхности, отсутствие задиров и соблюдение допусков, так как посадка определяет положение кольца и характер передачи нагрузки^[8][11].

Основные требования к поверхности цапфы связаны с:

• шероховатостью;
• круглостью;
• цилиндричностью;
• биением относительно других участков вала;
• соосностью опорных шеек;
• твёрдостью поверхностного слоя;
• отсутствием трещин, забоин, рисок и следов перегрева.

Взаимозаменяемость деталей машин обеспечивается системой допусков и посадок. Повышение точности обычно улучшает работу узла, но увеличивает стоимость изготовления, поэтому требования к цапфе выбирают с учётом назначения машины, скорости вращения, нагрузок, срока службы и условий обслуживания^[16].

Для посадочных мест под подшипники качения наряду с размерными допусками учитывают геометрические допуски и состояние поверхности. Геометрическая точность посадочного места влияет на распределение нагрузки, устойчивость посадки и долговечность подшипникового узла^[8][11].

Цапфа, работающая в подшипнике скольжения, является одной из основных деталей трибологического узла. Между цапфой и вкладышем может реализовываться сухое, граничное, смешанное, жидкостное или газовое трение. Наиболее благоприятным для быстроходных и нагруженных подшипников является режим жидкостной смазки, при котором поверхности разделены слоем масла^[3][10].

Смазочный материал выполняет несколько функций:

• уменьшает коэффициент трения;
• снижает износ;
• отводит тепло;
• выносит продукты износа;
• защищает поверхности от коррозии;
• демпфирует колебания;
• способствует более равномерному распределению давления.

При работе подшипника часть механической энергии переходит в теплоту. Если тепло не отводится, температура цапфы, масла и вкладыша повышается. Это может снизить вязкость масла, ухудшить несущую способность смазочного слоя, вызвать ускоренный износ или задир. Поэтому для ответственных подшипников выполняют тепловой расчёт, учитывающий тепловыделение и теплоотвод через корпус, вал и смазочный материал^[3][9].

Для приближённой оценки работы цапфы в подшипнике скольжения используют среднее давление, скорость скольжения и тепловую нагруженность узла. Среднее давление в радиальном подшипнике часто оценивают выражением

${\displaystyle p={\frac {F}{dl}},}$

где ${\displaystyle F}$ — нагрузка на подшипник, ${\displaystyle d}$ — диаметр цапфы, ${\displaystyle l}$ — рабочая длина подшипника^[3].

Скорость скольжения поверхности цапфы определяется окружной скоростью. Для цилиндрической цапфы диаметром ${\displaystyle d}$, вращающейся с частотой ${\displaystyle n}$, она равна

${\displaystyle v={\frac {\pi dn}{60}}.}$

В подшипниках скольжения произведение давления и скорости скольжения используют как ориентировочный показатель тепловой и фрикционной нагруженности пары трения. При более точном расчёте гидродинамического подшипника учитывают вязкость смазки, зазор, температуру, форму подшипника, режим нагрузки и условия образования несущего масляного слоя^[9][10][17].

Цапфа воспринимает нагрузки от соединённых с валом или осью деталей. В зависимости от схемы работы в ней могут возникать:

• нормальные напряжения от изгиба;
• касательные напряжения от кручения;
• контактные напряжения в зоне сопряжения;
• напряжения смятия;
• остаточные напряжения после термической обработки;
• переменные напряжения при циклическом нагружении.

Валы и оси в расчётах часто сводятся к стержневым моделям. Для них строят эпюры изгибающих моментов, поперечных сил и крутящих моментов, а затем проверяют опасные сечения по прочности, жёсткости и усталостной долговечности^[6][2].

Особенно опасными могут быть переходы от цапфы к участкам большего диаметра. В этих местах возникают концентрации напряжений, связанные с резким изменением формы. Галтели, разгрузочные канавки и плавные переходы уменьшают концентрацию напряжений и повышают сопротивление усталостному разрушению^[2][14].

Вращающаяся ось или вал часто работает при переменных напряжениях. Даже постоянная по направлению внешняя сила может вызывать в материале вращающейся детали циклическое изменение напряжений: волокна материала попеременно оказываются в зоне растяжения и сжатия. Такое нагружение может приводить к усталостному разрушению^[18].

Для цапф усталость особенно важна из-за сочетания нескольких факторов:

• переменного изгиба;
• возможного кручения;
• контактных давлений;
• концентрации напряжений у галтелей;
• влияния шероховатости поверхности;
• коррозии;
• микроперемещений в посадках;
• вибраций и неуравновешенности.

При проектировании ответственных валов и осей учитывают коэффициенты концентрации напряжений, качество поверхности, масштабный фактор, термическую обработку, вид цикла нагружения и требуемый ресурс^[18][14][15].

Если ось вращения детали не совпадает с главной центральной осью инерции, при вращении возникают дополнительные динамические реакции в опорах. Они передаются через цапфы на подшипники и корпус машины. Такие реакции являются следствием движения твёрдого тела и действия сил инерции; их определение относится к задачам динамики вращательного движения^[4][5].

В теоретико-механической модели вращающееся тело характеризуется массой, моментами инерции, угловой скоростью и угловым ускорением. Если распределение массы относительно оси вращения несимметрично, возникают центробежные силы инерции, которые изменяют реакции опор. Для цапф это имеет практическое значение, поскольку именно через них переменные реакции передаются на подшипники^[5][4].

В теоретической механике главную центральную ось инерции, при вращении вокруг которой не возникают динамические реакции опор, называют свободной осью вращения. Если тело вращается вокруг такой оси, в опорах могут возникать только статические реакции; при отклонении от этого условия появляются реакции, связанные с неуравновешенностью вращающегося тела^[4].

Для уменьшения динамических нагрузок применяют балансировку роторов. Балансировка снижает центробежные силы, уменьшает переменные реакции опор и повышает долговечность цапф, подшипников и корпусных деталей. Особенно важна она для турбин, электродвигателей, шпинделей, вентиляторов, центрифуг, быстроходных валов и роторов технологического оборудования^[4][5].

Расчёт цапфы зависит от назначения узла, вида подшипника, режима нагрузки и условий эксплуатации. В общем случае учитывают:

• прочность вала или оси в опасном сечении;
• контактное давление в зоне опирания;
• износостойкость пары трения;
• жёсткость и прогиб вала;
• углы перекоса в опорах;
• усталостную прочность;
• тепловой режим;
• качество смазки;
• допустимые зазоры и посадки;
• технологические ограничения.

Для подшипников скольжения часто используют условное среднее давление ${\displaystyle p}$, окружную скорость ${\displaystyle v}$ и произведение ${\displaystyle pv}$. Эти величины не заменяют полного расчёта смазочного слоя, но позволяют предварительно оценить тепловую и контактную нагруженность узла^[3][9][10].

Для цапф под подшипники качения расчёт связан прежде всего с выбором подшипника, проверкой ресурса, посадки, жёсткости вала, допускаемых перекосов и осевой фиксации. Неправильная посадка может вызвать проворачивание кольца, нарушение геометрии дорожек качения, перегрев или снижение долговечности подшипника^[19][8][11].

Работоспособность цапфы зависит не только от расчёта и материала, но и от качества сборки. Перед монтажом проверяют состояние посадочных и рабочих поверхностей, отсутствие забоин, загрязнений, коррозии, следов перегрева и повреждений защитных покрытий. Для подшипников качения дополнительно контролируют соответствие посадки, перпендикулярность упорных буртов и возможность демонтажа без повреждения цапфы^[8][11].

При эксплуатации подшипников скольжения важны подача смазки, её вязкость, чистота, температура и периодичность замены. Недостаточная смазка может привести к переходу от жидкостного трения к смешанному или граничному, росту температуры, задирам и ускоренному износу^[9][10].

Для ответственных узлов применяют периодический контроль температуры, вибраций, шума, состояния масла, зазоров и биения. В энергетических установках, турбомашинах и крупных редукторах контроль состояния опор является частью системы технической диагностики.

Типичные повреждения цапф связаны с трением, контактными напряжениями, нарушением смазки, загрязнением, перегрузкой, вибрациями и погрешностями сборки. К наиболее распространённым видам повреждений относятся:

• изнашивание рабочей поверхности;
• задиры;
• схватывание;
• перегрев;
• усталостные трещины;
• выкрашивание поверхностного слоя;
• коррозионное повреждение;
• фреттинг-коррозия в посадках;
• овальность или конусность из-за неравномерного износа;
• риски и забоины после неправильной сборки;
• проворачивание кольца подшипника на посадочной поверхности.

Задиры и схватывание часто возникают при недостатке смазки, загрязнении, превышении допустимой нагрузки или скорости, а также при нарушении зазора. Усталостные трещины чаще появляются в местах концентрации напряжений: у галтелей, канавок, резьбовых участков, посадочных переходов и поверхностных дефектов^[18][3][10].

Фреттинг-коррозия характерна для соединений с малыми колебательными перемещениями и недостаточно стабильной посадкой. Она может возникать между внутренним кольцом подшипника и посадочной поверхностью цапфы, особенно при вибрациях и переменных нагрузках^[11][10].

При износе или повреждении цапфы возможны различные способы восстановления, выбор которых зависит от материала детали, размеров, требований к точности и экономической целесообразности. В ремонтной практике применяют:

• шлифование под ремонтный размер;
• установку ремонтной втулки;
• наплавку с последующей механической обработкой;
• металлизацию или напыление покрытия;
• хромирование или другие покрытия;
• замену вала или оси при недопустимых повреждениях.

После восстановления контролируют диаметр, овальность, конусность, биение, шероховатость, твёрдость и отсутствие трещин. Для ответственных деталей применяются методы неразрушающего контроля, например магнитопорошковый, капиллярный или ультразвуковой контроль.

Цапфы применяются во многих машинах и механизмах, где требуется опирание вращающихся или качающихся деталей:

• в редукторах — как опорные шейки валов зубчатых передач;
• в электродвигателях и генераторах — как участки ротора, устанавливаемые в подшипниках;
• в насосах и компрессорах — как опорные поверхности валов рабочих колёс;
• в турбинах — как шейки роторов, работающие при высоких скоростях и значительных динамических нагрузках;

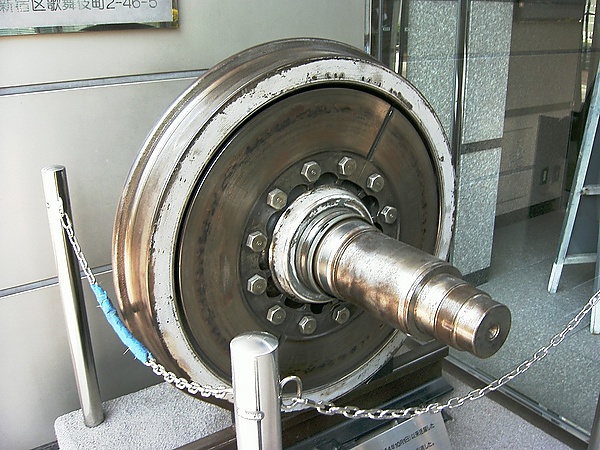

• в железнодорожных колёсных парах — как шейки осей, воспринимающие нагрузку от буксовых подшипников;
• в подъёмных кранах — как осевые элементы барабанов, блоков, балансиров и поворотных узлов;
• в станках — как опорные поверхности шпинделей и ходовых валов;
• в часовых механизмах — как тонкие опорные концы осей зубчатых колёс;
• в поворотных крышках, люльках и рамах — как выступающие шипы, вокруг которых деталь поворачивается относительно корпуса;
• в оконной фурнитуре — как запирающие элементы цилиндрической или грибовидной формы, взаимодействующие с ответными планками.

В машиностроительном смысле основным является значение цапфы как опорного участка вала или оси. Употребление термина в оконной фурнитуре, замках и бытовых механизмах связано с внешним сходством детали с небольшим шипом или выступающим опорным элементом, но не всегда совпадает с машиноведческим определением.

В часовых механизмах цапфами называют очень малые опорные концы осей колёс, трибов и других вращающихся деталей. Такие цапфы работают при малых нагрузках, но предъявляют высокие требования к точности формы, чистоте поверхности и качеству полирования. Снижение трения в опорах имеет большое значение для хода часов, расхода энергии пружины или гири и износа камней либо металлических опор.

В точной механике малые цапфы могут работать в отверстиях из камней, твёрдых сплавов или специальных антифрикционных материалов. Для них особенно важны соосность, отсутствие заусенцев, стабильность смазки и защита от загрязнения.

В оконной фурнитуре цапфой часто называют выступающий запирающий элемент створки, входящий в зацепление с ответной планкой на раме. Такая цапфа может иметь цилиндрическую, эксцентриковую или грибовидную форму. При повороте ручки она перемещается вместе с обвязкой створки и обеспечивает прижим, запирание и противовзломную фиксацию.

Это значение относится скорее к конструктивной терминологии фурнитуры, чем к классической теории валов и осей. Однако общий признак сохраняется: цапфа представляет собой выступающий элемент, взаимодействующий с опорной или ответной деталью.

Цапфу следует отличать от нескольких близких деталей и узлов:

• Вал — более общий элемент машины, предназначенный для поддержания деталей и передачи вращающего момента. Цапфа является только частью вала.
• Ось — деталь, поддерживающая вращающиеся части и не обязательно передающая крутящий момент. Цапфы могут быть участками оси.
• Подшипник — опора, в которой работает цапфа. В подшипнике скольжения цапфа взаимодействует с вкладышем, а в подшипнике качения — с кольцом или телами качения через посадочную поверхность.
• Шарнир — подвижное соединение двух звеньев, допускающее относительный поворот. Цапфа может входить в состав шарнирного узла, но сама по себе не тождественна шарниру.
• Палец — цилиндрическая деталь, соединяющая звенья шарнира или механизма. В некоторых конструкциях палец может выполнять функцию цапфы, но термин «палец» подчёркивает соединительную роль детали, а «цапфа» — её опорную функцию.
• Шейка — разновидность цапфы, обычно расположенная в средней части вала или оси. В разговорной технической речи эти термины иногда смешиваются, но в строгом описании шейка является частным случаем цапфы.
