Фрегат-М

Антенная система состоит из двух механически связанных антенн, объединённых в одном антенном посте. Основная антенна трёхкоординатная, представляет собой фазированную антенную решётку с частотным сканированием по углу места. Отражатель выполнен в виде параболического цилиндра небольшим наклоном от вертикали, облучатель — в виде спирально навитого на штангу волновода, который расположен на фокусной линии отражатели, щелевые облучатели распределёны по длине волновода и находятся со стороны отражателя^[1].

Сканирование по углу места частотное, по азимуту — механическое. Вспомогательная антенна двухкоординатная, параболическая с механическим сканированием.

В верхней части основной антенны размещена антенна системы радиолокационного распознавания «свой-чужой»^[1].

Максимальная дальность обзора — 145—150 км, минимальная — 2 км. Дальность обнаружения воздушных целей: ракета на расстоянии 27—30 км, самолёт — 125–130 км^[2]. Время приведения в боевую готовность — 5 минут^[3].

• Эскадренные миноносцы проекта 956 (1—3 корабли в серии)
  • «Современный»
  • «Отчаянный»

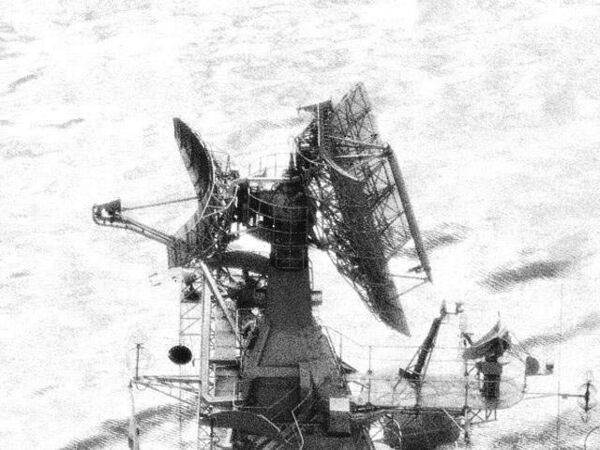

  • «Отличный»
• Крейсера проекта 1164 (1—2 корабли в серии)

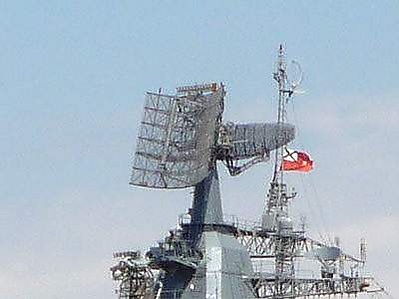

  • «Москва» («Слава»)
  • «Маршал Устинов»
• Авианесущие крейсера проекта 1143 (1—3 корабли в серии)
  • «Киев»
  • «Минск»
  • «Новороссийск»
• Крейсера проекта 1144 (1—2 корабли в серии)
  • «Адмирал Ушаков» («Киров»)
  • «Адмирал Лазарев» («Фрунзе»)
• Большие противолодочные корабли проекта 61Э
  • «Проворный»
