Калибровка робота

Критерии работоспособности промышленных роботов и методы их испытаний определяет международный стандарт ISO 9283:1998^[8]. Несмотря на то, что на международном уровне стандарт остаётся действующим, некоторые национальные органы по стандартизации отозвали его локальные версии в рамках плановой актуализации^[9]. Например, в России на смену ГОСТ Р ИСО 9283-99 пришёл идентичный ему ГОСТ Р 60.3.3.1-2016/ИСО 9283:1998^[10], а в Швеции — SS-ISO 9283:2012, также полностью соответствующий тексту ISO 9283:1998^[11]. Наиболее важными и часто применяемыми показателями, согласно стандарту, считаются точность позиционирования (AP) и повторяемость (RP).

Повторяемость критична при управлении роботом по вручную заданным точкам («Teach-In»), тогда как для программ, созданных методом офлайн-программирования, необходима высокая абсолютная точность. Изначальная абсолютная точность робота без калибровки, как правило, низка из-за совокупности кинематических факторов: смещений нулевых точек сочленений, отклонений в длинах и углах между звеньями, а также производственных допусков и упругих деформаций^[12]. Величина исходной погрешности существенно различается в зависимости от конструкции и назначения робота:

• Для крупных промышленных роботов с длиной манипулятора в несколько метров она может достигать 5-30 мм. Это связано с тем, что даже малые угловые неточности в шарнирах приводят к значительным линейным отклонениям на конце манипулятора, которые усугубляются зазорами в механических узлах и деформациями под нагрузкой^[13][14].
• Для прецизионных и медицинских роботов, которые изначально изготавливаются из более жёстких материалов с использованием безлюфтовых компонентов, исходная погрешность значительно ниже — от 0,5 до 2 мм. Их более компактная и лёгкая конструкция менее подвержена влиянию деформаций, а высокая точность является критическим требованием для таких задач, как хирургическая навигация или микросборка^[15][16][17].

Существует множество способов измерения положения промышленного робота: прикосновения к эталонным деталям, ультразвуковые датчики расстояния, лазерная интерферометрия, теодолиты, штангенциркули, лазерная триангуляция. Также применяются видеосистемы, размещаемые в рабочей ячейке или на фланце ПР, которые определяют положение эталонного объекта. Для достижения высокой точности, необходимой в таких задачах, как сварка, фрезерование и сборка, применяются внешние измерительные системы^[18]. На рынке 2024—2025 годов производителей оборудования и программного обеспечения для калибровки можно разделить на несколько групп:

Специализированные производители измерительного оборудования и ПО

• Hexagon AB (включая Leica Geosystems) — один из ключевых игроков, чьи лазерные трекеры (например, Leica Absolute Tracker) служат основой для многих калибровочных систем^[18][19].
• FARO Technologies — производитель портативных координатно-измерительных машин, лазерных трекеров и сканеров^[20].
• Automated Precision, Inc. (API) — выпускает лазерные трекеры (серия Radian) и другие метрологические решения^[20].
• Renishaw plc — значимый производитель калибровочного оборудования и программного обеспечения^[19].
• NDI (Northern Digital Inc.) — специализируется на оптических измерительных системах для высокоточного отслеживания^[20].
• Advintec (BizLink) — предлагает системы для автоматической калибровки рабочего инструмента робота (TCP)^[21].

Производители промышленных роботов

• Крупнейшие производители, такие как ABB, KUKA, FANUC и Yaskawa, разрабатывают собственные программные и аппаратные решения для калибровки своих моделей роботов^[19][22].

Разработчики программного обеспечения

• RoboDK — предлагает универсальное ПО для офлайн-программирования и калибровки, совместимое с роботами различных брендов^[19].
• SprutCAM Tech — российский разработчик специализированного ПО для калибровки^[19].

Ошибки робота, полученные с помощью измерений положения, минимизируются методами числовой оптимизации. Для кинематической калибровки строится полная математическая модель геометрии робота, параметры которой вычисляются путём оптимизации. Поведение системы может быть описано векторной моделью функции, а также входным и выходным векторами (см. рисунок). Переменные k, l, m, n и их производные описывают размерности отдельных векторных пространств. Минимизация остаточной ошибки r (для идентификации оптимального вектора параметров p) сводится к различию двух выходных векторов по евклидовой норме. В большинстве современных подходов в качестве основы для моделирования используется модель Денавита — Хартенберга (DH)^[23].

Процесс идентификации параметров является задачей оптимизации, для решения которой применяются как классические, так и современные алгоритмы^[24]. К традиционным градиентным методам относятся методы спуска наименьших квадратов, квазиньютоновские методы и алгоритм Левенберга — Марквардта, который до сих пор остаётся стандартом для сравнения новых разработок^[25]. Для точной подстройки параметров также используется стохастический градиентный спуск^[23].

В 2024—2025 годах для решения сложных задач оптимизации, позволяющих избегать локальных минимумов, активно применяются метаэвристические алгоритмы. Среди них выделяются:

• Улучшенный алгоритм серого волка (англ. Improved Grey Wolf Optimization, IGWO), который демонстрирует превосходство по скорости сходимости и качеству оптимизации над алгоритмом роя частиц (PSO) и генетическим алгоритмом (GA). Его применение на роботе ABB IRB4600 позволило улучшить абсолютную точность позиционирования на 75,2 %^[25].
• Многокритериальные эволюционные алгоритмы, такие как NSGA-II (англ. Non-dominated Sorting Genetic Algorithm II), которые используются для одновременной оптимизации нескольких параметров, например, точности и отклонения от заводских настроек^[26].
• Другие роевые алгоритмы, например, алгоритм оптимизации песчаной кошки (англ. Sand Cat Swarm Optimization)^[23].

Подходы на основе машинного обучения, в частности нейронные сети, также находят применение в смежных задачах, таких как обучение обратной кинематике или планирование траектории, что указывает на их потенциал для использования и в задачах калибровки^[23][27]. После идентификации скорректированные параметры кинематики используются для обновления переменных в контроллере, чтобы адаптировать управляющую модель под реальную кинематическую структуру робота^[28].

Результаты калибровки зависят от её типа, используемой измерительной системы и конструкции самого робота. В 2024—2025 годах достигаемые показатели точности можно разделить на несколько уровней.

Заводская повторяемость. Современные промышленные роботы обладают высокой повторяемостью (способностью возвращаться в одну и ту же точку), которая для большинства моделей составляет от ±0,02 до ±0,08 мм. Например, для коллаборативных роботов KUKA LBR iiwa этот показатель равен ±0,1 мм^[29], а для некоторых моделей FANUC — до ±0,018 мм^[30]. Для крупных роботов, предназначенных для работы с большими грузами, повторяемость может быть ниже: так, у новых моделей ABB IRB 7710 и IRB 7720 она достигает 0,6 мм^[31].

Абсолютная точность после калибровки. Кинематическая калибровка с помощью внешних измерительных систем (например, лазерных трекеров) позволяет значительно повысить низкую изначальную абсолютную точность робота. После калибровки погрешность позиционирования обычно снижается до диапазона 0,2-0,4 мм. Улучшение может быть более чем десятикратным^[32]: например, для роботов ABB опция Absolute Accuracy позволяет снизить ошибку с 8-15 мм до ~0,5 мм.

Точность с коррекцией в реальном времени. Передовые системы, корректирующие траекторию робота в реальном времени на основе данных с лазерного трекера, позволяют достигать точности до 50 микрометров (0,050 мм)^[33].

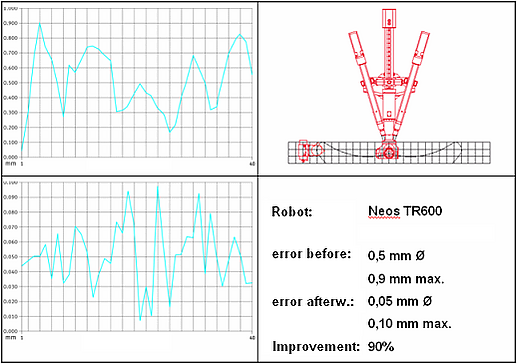

Для параллельных роботов точность после калибровки может достигать десятой доли миллиметра.

В промышленности прослеживается тенденция замены станков и специализированных установок промышленными роботами для ряда производственных операций, требования по точности которых могут быть обеспечены с помощью калибровки. Благодаря моделированию и офлайн-программированию возможно решение сложных задач, таких как роботизированная обработка. Однако, в отличие от режима обучения, здесь требуется как высокая абсолютная точность, так и повторяемость.

На рисунке приведён пример: встроенная измерительная станция на автопроизводстве, где традиционные измерительные тоннели для 100%-го контроля с множеством дорогих датчиков частично заменяются промышленными роботами с одним датчиком. Это позволяет значительно снизить общую стоимость ячейки и использовать станцию повторно после смены модели автомобиля, просто перепрограммировав робота без перестройки оборудования.

Точность, достигаемая за счет калибровки, критически важна во многих отраслях, поскольку без нее погрешность робота может составлять от 5 до 30 мм. Ключевые сферы применения включают:

• Автомобильная и аэрокосмическая промышленность: роботизированная сварка, резка, фрезерование, сверление, клёпка, нанесение покрытий и подвальцовка крайних элементов кузова.
• Электроника и приборостроение: высокоточная сборка (в том числе мобильных телефонов), пайка и контроль качества миниатюрных компонентов.
• Металлообработка и машиностроение: обслуживание станков, перемещение тяжелых объектов и финишная обработка деталей.
• Медицинская робототехника: хирургическая навигация и лабораторная автоматизация, где калибровка обеспечивает необходимую для медицинских задач точность.
• Судостроение и энергетика: отрасли, где калибровка позволяет решить проблему ограниченной точности роботов, сдерживавшую их внедрение^[34].

Развитие калибровки промышленных роботов в 2024—2025 годах определяется несколькими ключевыми тенденциями, направленными на создание более интеллектуальных, гибких и автономных систем.

Интеграция с искусственным интеллектом (ИИ) и машинным обучением Искусственный интеллект позволяет роботам анализировать данные с датчиков и адаптироваться к изменениям в рабочей среде^[35]. В 2025 году прогнозируется расширение применения ИИ для профилактического обслуживания и автономного принятия решений^[36]. Концепция «физического ИИ» (англ. Physical AI) даёт возможность обучать роботов в виртуальной среде (цифровых двойниках), а затем применять полученные навыки в реальных условиях, что ускоряет и удешевляет процесс настройки^[35].

Автономная калибровка и самокоррекция Одним из ключевых направлений является разработка методов, позволяющих роботам проводить самокалибровку^[37]. Это включает создание новых калибровочных шаблонов и алгоритмов, минимизирующих участие человека^[37]. Также исследуются способы калибровки без внешнего измерительного оборудования, например, путём соединения двух роботов в замкнутую кинематическую цепь для взаимной коррекции их моделей^[38].

Развитие специализированного программного обеспечения Программные комплексы, такие как RoboDK, автоматизируют процесс калибровки, делая его доступным для инженеров без узкой специализации в метрологии^[39]. С помощью современного ПО полная процедура калибровки и тестирования характеристик робота по стандартам (например, ISO 9283) может занимать менее 20 минут^[39].
