Выбленочный узел

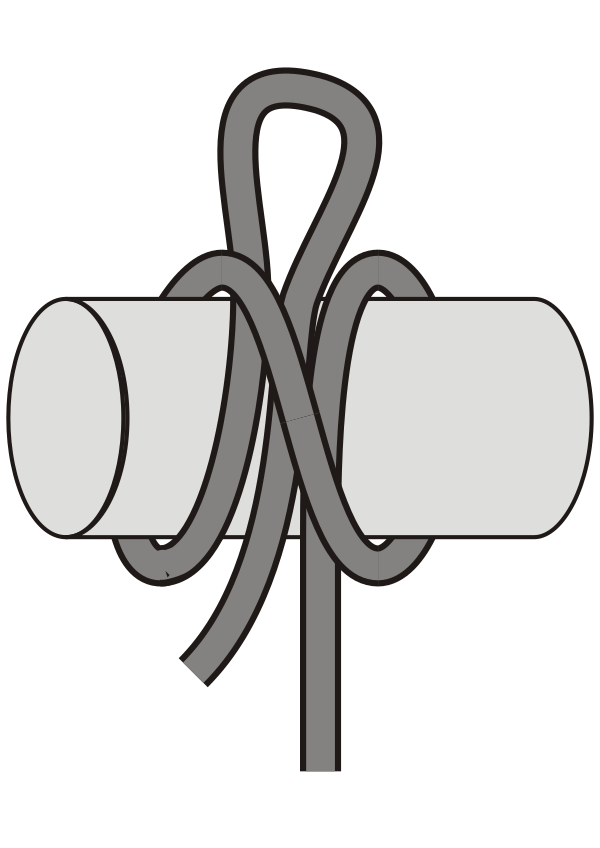

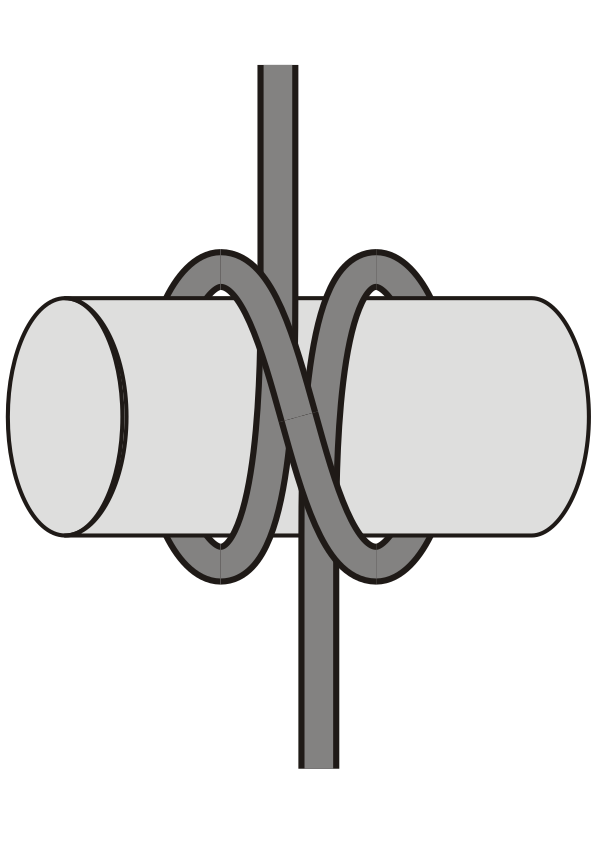

Вы́бленочный у́зел[1][2][3][4][5] в морском деле (англ. Clove Hitch[21][22], от лат. clāvus[23] — «гвоздь, клин»[24]; нем. Webeleinenstek — «ткацкий узел»[25][8]) — морской схватывающий промежуточный узел, применяемый в морском деле с единственной целью — создание выбленок на вантах[26][27], на что однозначно указывает морское название узла «выбленочный». Состоит из пары полуштыков[28]. Равная тяга должна быть приложена на оба конца троса, выходящих по разные стороны из узла[29][30][31][32][33]. На тросе из скользкого материала — ненадёжен. Для закрепления один из концов троса может быть провязан дополнительным утолщающим узлом. Для лёгкого развязывания может быть добавлена петля.

Отличие альпинистского тормозящего узла «стрéмя» от морского схватывающего «выбленочного» узла в том, что узел «стремя» завязывают всегда серединой верёвки. В морском «выбленочном» узле оба конца троса — одинаково натянуты и выходят с противоположных сторон узла. В альпинистском узле «стремя» — натянут лишь один конец верёвки и оба конца — направлены в одну сторону (вниз).

Что важно знать
Выбленочный узел
Каноническое название Выбленочный узел
Синонимы выбленочный узел[1][2][3][4][5][6],
ткацкий запор[7][8] (Webeleinenstek),
стек Вебелайтена[9],
головка жаворонка внахлёст (Lark's Head Crossed)[10],
узел водника (Waterman's Knot)[11],
узел строителей (Builders' Knot)[12],
поплавной узел[13],
буйрепный узел[14],
мёртвый узел[15],
ур баг[16],
узелъ причальный[17][18],
крестовая петля[19]
Категория узлы на середине верёвки
Категория #2 схватывающие узлы
Эффективность 52—81%[20]
Происхождение ткачество
Родственные узлы буйрепный узел,
мачтовый штык,
задвижной штык,
ди́стель,
лисель-галсовый узел,
мичманский узел,
штык,
стремя
Развязываемость сравнительно легко
Применение флот — на выбленках на вантах
Недостатки ненадёжен; контрольный (или стóпорный) узел — необходим

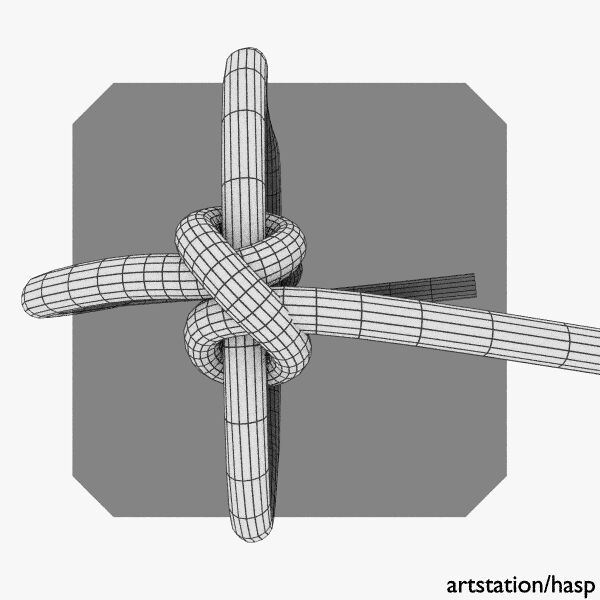

Книга узлов 11, 53, 69, 70, 149, 204, 400, 421, 437, 1176, 1177, 1178, 1179, 1180, 1245, 1773, 1774, 1775, 1776, 1778, 1779, 1814, 2079, 2541, 2542, 2543, 2544, 2546, 2547, 2548

Способ завязывания

Существуют 3 способа завязывания выбленочного узла:

  • Концом верёвки на опоре (мачтовый штык)
  • Серединой верёвки на опоре
  • Без опоры и накинутый на что-либо для закрепления, концом верёвки (или серединой)

Достоинства

  • Узел — прост
  • Самозатягивающийся
  • Легко завязывать
  • Легко регулировать длину верёвки
  • Легко развязывать (если верёвка сухая)
  • Узел вокруг кола возможно завязывать одной рукой (если другая рука — занята)

Недостатки

Применение

В ткацком деле

  • Узел — ткацкий, о чём свидетельствует немецкое название узла (Webeleinenstek — «ткацкий узел»)

В морском деле

  • Изначально в морском деле выбленочный узел применяли исключительно для крепления троса (выбленок) к вантам
  • Для крепления кранцев к леерам яхты
  • Для прикрепления выброски к швартову[38]
  • Для крепления врéменных оттяжек к стропу при работах с бимсами грузовых люков
  • При подъёме шлангов для просушивания
  • Для крепления буйрепа к якорю[39][40] (бу́йрепный узел)
  • Для фиксации румпеля в заданном положении используют выбленочный узел, концы которого крепят на утках по обеим сторонам от румпеля парусника[41]

В быту

  • Для создания верёвочного ограждения, когда выбленочные узлы накидывают на круглые колья, вбитые в грунт
  • Также выбленочный узел применяют в качестве связывающего узла для перевязывания свёртков и покупок
  • Используется в скаутинге для вязания лéшенгов (lashing[42]) как начальный узел

В альпинизме

  • В альпинизме узел «стремя» применяют для создания петли для ноги

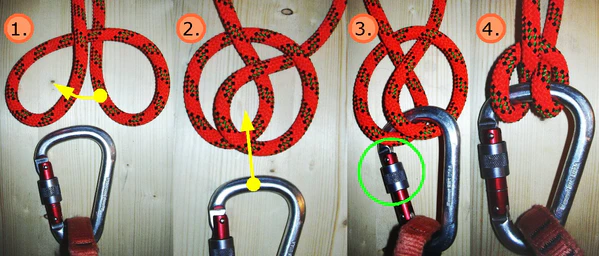

  • Для крепления верёвки к карабину при самостраховке
  • Для вязания носилок

В искусстве

Но теперь вы все завязаны мёртвым узлом.

— Роберт Стивенсон, «Остров сокровищ», часть 3 My Shore Adventure, глава 15 The Man of the Island)
Так называемый «мёртвый»[43] узел (Clove Hitch) — узел, которым моряки завязывают выбленки на вантах парусных кораблей, который невозможно развязать, так как оба конца троса — натянуты, намертво затягивая узел, наподобие удавки, фразеологизм «но теперь вы все завязаны мёртвым узлом» может означать, что несколько человек «повязаны» между собой
  • В главе 29 «мёртвый» узел использован в виде изображения в качестве подписи (после инициалов или подписи пустое пространство листа перечёркивается в виде Z, напоминающего форму выбленочного узла). Фраза в русском переводе:

Да, — сказал один, — это подпись Флинта, можете не сомневаться. Д. Ф., а внизу — мёртвый узел. Он всегда подписывался так.

— Роберт Стивенсон, «Остров сокровищ», часть 6 Captain Silver, глава 29 The Black Spot Again)
  • В итальянской кинокомедии «Укрощение строптивого» главный герой (Элия) привязывал кровать выбленочным узлом для буксирования трактором

См. также

Литература

  • Ashley, Clifford W. (1944). The Ashley Book of Knots Doubleday. ISBN 0-385-04025-3
  • Григорьев В. В., Грязнов В. М., Судовые такелажные работы,[44] Изд. 4-е, перераб. и доп. М., «Транспорт», 1975, 112 с.
  • Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; 115 с. ISBN 5-277-01807-7
  • А. В. Лебедихин, Основы альпинизма и скалолазания, Учебное пособие. Екатеринбург: ГОУ ВПО УГТУ-УПИ, 2004. 130 с.
  • Балабанов Игорь Владимирович, Узлы. Москва, 43 с. ISBN 5-901049-27-6
  • Шамов А. П. Способы и схемы вязки узлов и их применение в туристской технике: Учебное пособие. — Ростов-на-Дону: РГПУ, 2006. — 72 с., 127 илл. ISBN 5-8480-0176-6
  • Ловягин Р. М.,. Узел морской // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  • Самойлов К. И. Морской словарь. — М.-Л.: Государственное Военно-морское Издательство НКВМФ Союза ССР, 1941
  • Шпаковский Марк Максимович, Большая энциклопедия узлов — Москва: Издательство АСТ, 2016. — 256 с.: ил. — (Подарок настоящему мужчине), 2000 экз. ISBN 978-5-17-093501-7
  • Демус Валерий Анатольевич, Большая книга узлов. Рыбацкие, охотничьи, морские, туристские, альпинистские, бытовые: Издательство «Клуб Семейного Досуга»; 2014; С. 288 ISBN 978-966-14-8264-6
  • Колин Джермен, Большая книга узлов: Издательство «Кладезь-Букс»; 2008; 114 с. ISBN 978-5-93395-317-3
  • Колин Джермен, Морские узлы в обиходе: Издательство «Диля»; 2011; 96 с. ISBN 978-5-88503-695-5
  • The Safe Climbing Book of Knots — Knots and Hitches for Professional Tree Work: Compendium of knots and hitches for use in Professional Tree Work: University of Copenhagen; Nødebo; August 2018; second edition
  • Авт.-сост. В. В. Ткаченко, С. И. Стовбун, Худож. У34 Н. Н. Колесниченко, Узлы и сети, — ООО «Издательство АСТ»; Донецк: «Сталкер», 2002. — 94, |2| с. — (Удачная рыбалка). ISBN 5-17-014984-0
