Башня Ветров

Точная дата возведения башни остаётся предметом дискуссий: исследователи датируют её периодом от II до I века до н. э. Упоминание здания Марком Теренцием Варроном в трактате «О сельском хозяйстве» (De re rustica), написанном около 37 года до н. э^[5], показывает, что к этому времени башня уже существовала. В Античности этот инженерный комплекс классифицировался как выдающееся техническое достижение своего века: размещённые на внешних гранях стен солнечные часы и сложная внутренняя клепсидра позволяли жителям Афин ориентироваться во времени при любой погоде, демонстрируя интеграцию архитектуры, монументальной скульптуры и передовой для своего времени прикладной науки^[2].

Историк архитектуры А. У. Лоуренс отметил исключительную оригинальность этого здания, которое не соответствует эллинистической архитектуре. По его мнению, проект является явно греческим как по строгости декоративного оформления, так и по способу устройства кровли, что создаёт сильный контраст со строительной практикой Римской империи, учитывая, что возведение башни произошло уже после установления римского господства в Греции^[6].

Распространённое название «Башня Ветров» восходит к древнегреческому наименованию Pyrgos ton Anemon (др.-греч. Πύργος των Ανέμων) и указывает на рельефные изображения Анемоев (божеств ветров). В профильной литературе сооружение также упоминается как «Часы Андроника», Horologium на латыни — термин, использованный Варроном, или Horologion (др.-греч. Ὡρολόγιον, Hōrológion), от hṓra (др.-греч. ὥρα — «промежуток времени, час») и lógos (др.-греч. λόγος — «слово, речь, запись») + -ion (др.-греч. -ιον), что в совокупности обычно означает солнечные часы, клепсидру или другое устройство для измерения времени, но здесь используется для обозначения места, где они размещены^[2].

На современном греческом постройка известна под названием «Ветры» (греч. Αέρηδες, Aerides) и официальным археологическим наименованием «Часы Кирреста» (греч. Ωρολόγιο του Κυρρήστου).

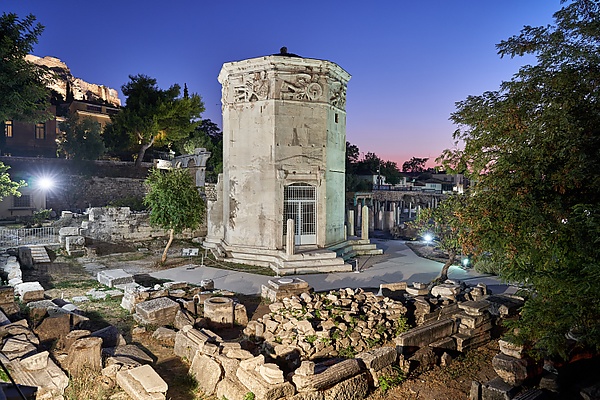

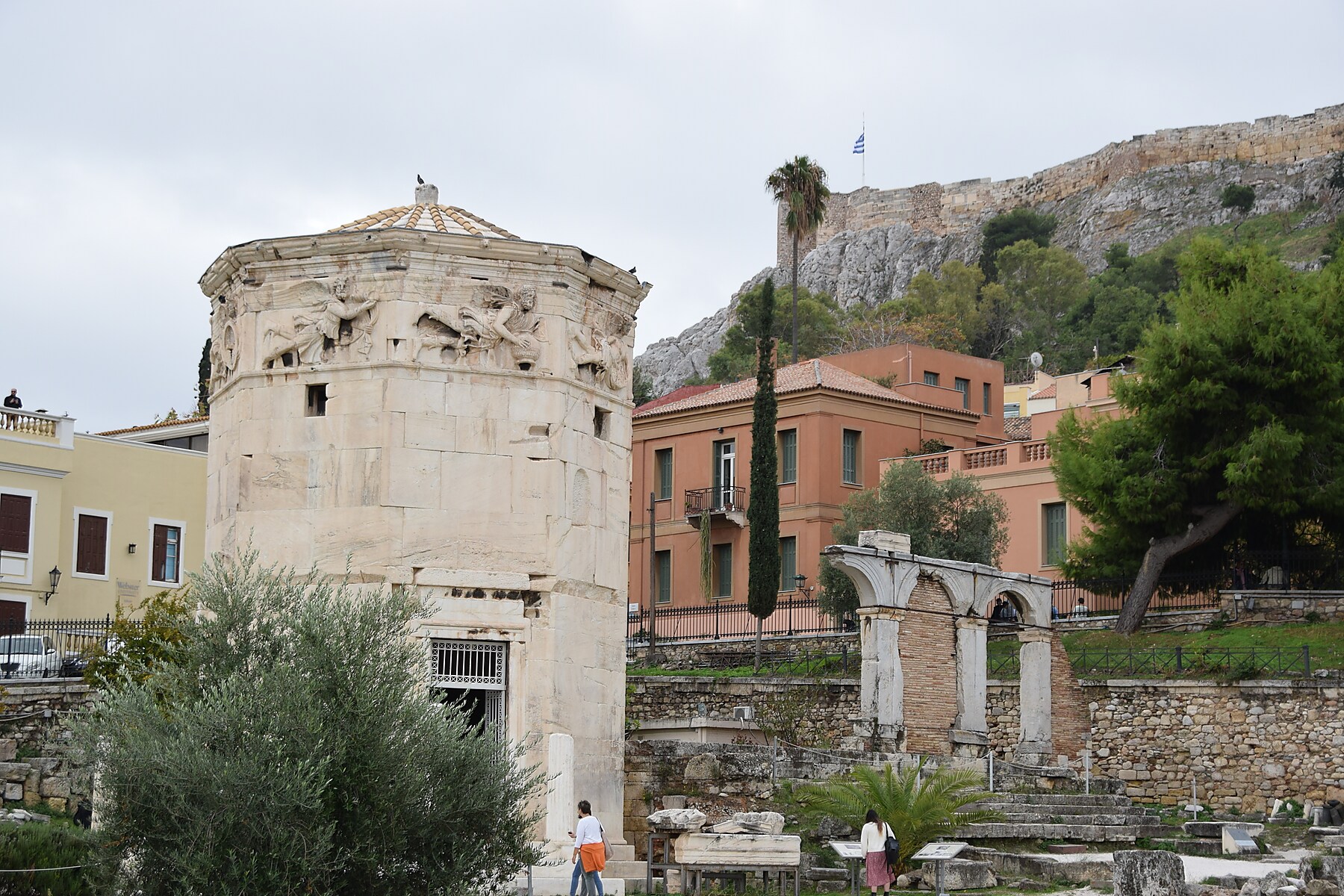

Возвышающаяся на трёхступенчатом стереобате Башня Ветров имеет высоту 12 м и диаметр около 8 м. Витрувий писал^[7], что в Античности на конической вершине башни была установлена бронзовая статуя Тритона с жезлом в руке, служившая флюгером для указания направления ветра; ныне элемент утрачен^[8][9]. На фризе расположены рельефные изображения восьми божеств ветров, выполненные в масштабе, превышающем натуру: Борея (С), Кекия (СВ), Афелия (В), Эвра (ЮВ), Нота (Ю), Липса (ЮЗ), Зефира (З) и Скирона (СЗ). Прямо под рельефами на гранях постройки высечены восемь солнечных часов^[10]. Карниз вверху украшен симами в виде львиных голов, выполнявшими функцию водомётов.

Внутри сооружения находится одно большое помещение. На основании свидетельств Марка Теренция Варрона и Витрувия установлено, что измерение времени осуществлялось с помощью сложной клепсидры, приводимой в действие водой, поступавшей по специальному акведуку со склонов Акрополя. В каменном полу сохранились отверстия и дренажные каналы, связанные с этой системой, однако сам внутренний механизм, изготовленный из металла и дерева, полностью утрачен. Конструктивные исследования показали, что значительная высота башни была обусловлена необходимостью размещения солнечных часов и флюгера на уровне, обеспечивающем прямую видимость с территории агоры, что позволяет классифицировать памятник как один из старейших примеров часовой башни^[11].

К зданию примыкали два портика с фронтонами, каждый из которых поддерживался двумя коринфскими колоннами. К XXI веку портики были разрушены, однако нижние части трёх колонн сохранились in situ. В их архитектурном решении отсутствуют базы, что является редким явлением для коринфского ордера. Данный памятник также демонстрирует один из ранних примеров использования уменьшенных ордерных колонн для оформления входных групп, что позже стало устойчивой тенденцией в античном строительстве^[12]. Перекрытия портиков, являвшиеся единственными деревянными элементами здания, со временем обрушились. Фрагменты каменного фронтона одного из портиков экспонируются рядом с башней.

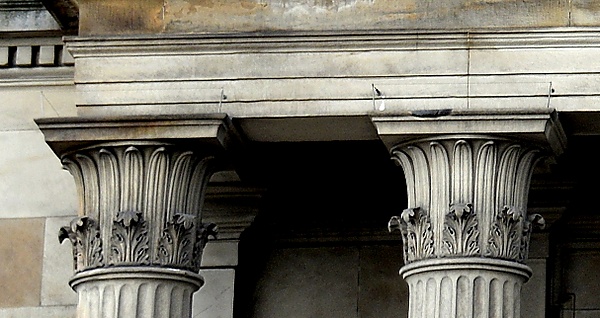

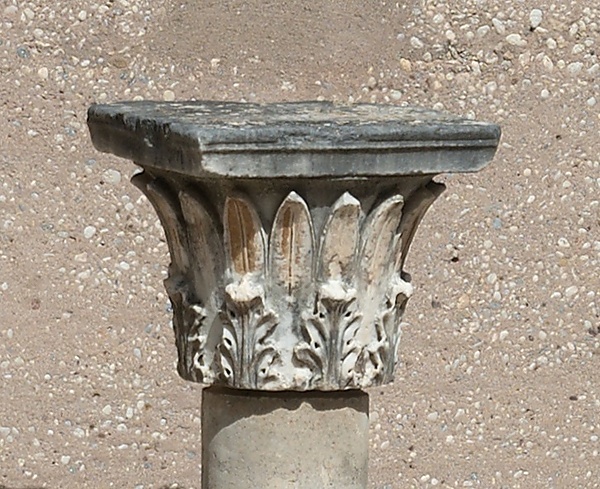

Декоративное решение капителей портика Башни Ветров выделяется в современном архитектуроведении в самостоятельный тип, известный как «коринфский ордер Башни Ветров», позднюю разновидность коринфского ордера, лишённую волют, типичных для коринфских капителей^[9].

Капитель на крыше, на которой крепился флюгер в виде Тритона, имела ту же форму; её сломанная нижняя часть сохранилась на месте. Ни одна из них не сохранилась в целостности, но фрагментов достаточно для достоверной реконструкции. В нижней части капители находится один ряд листьев аканта, за которым следует ряд «высоких, узких листьев»^[9]. Они плотно прилегают к расширяющемуся стволу и иногда описываются как листья «лотоса», а также как неопределённые «водяные листья» и пальмовые листья. Отмечается их сходство с формами листьев на многих древнеегипетских капителях^[13][14]. Подобная форма встречается на колоннах меньшего размера, как древних, так и современных. На портике Королевского колледжа врачей в Эдинбурге, расположенного на Куин-стрит, имеется четыре таких экземпляра, однако в остальных частях здания используются традиционные коринфские капители.

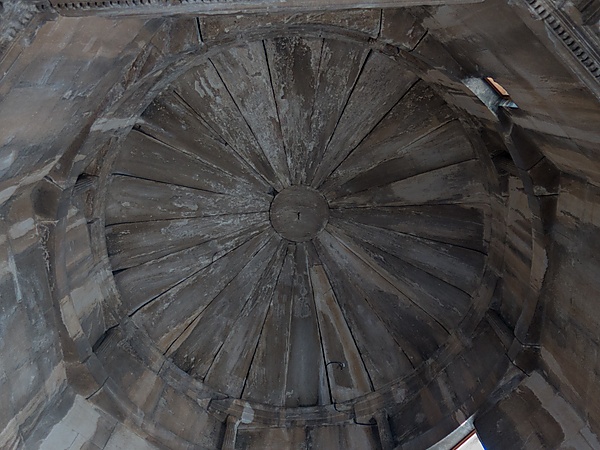

Сзади располагалась «башенка», в которой хранилась вода для часов. Основная крыша в основном сохранилась в первоначальном виде: она состоит из 24 трапециевидных каменных плит, удерживаемых на месте круглым замковым камнем^[2] и украшенных снаружи резьбой, имитирующей черепицу^[9]. Стыки ныне закрыты рядами современной стандартной округлой черепицы. Внутри по углам восьмиугольника на круглом карнизе, ведущем к круглому архитраву, стоят восемь маленьких колонн высотой менее 1,2 метра с богато украшенными резными стволами^[9].

Андроник Киррский, автор проекта, по всей видимости, написал книгу о ветрах. Один из отрывков в главе Витрувия о градостроительстве в его трактате «Об архитектуре» (De architectura) предположительно основан на этой утраченной книге. Основное внимание уделяется планированию ориентации улиц с целью максимального использования преимуществ и минимизации вреда, причиняемого различными ветрами^[15].

London Vitruvius — древнейшая из сохранившихся рукописей «Об архитектуре» Витрувия — содержит лишь одну из оригинальных иллюстраций: довольно грубо нарисованную восьмиугольную розу ветров на полях. Она была создана в Германии примерно в 800—825 годах, вероятно, в аббатстве Святого Пантелеймона в Кёльне^[16].

Хотя данное сооружение традиционно классифицируют как часовую башню, остаётся неясным, каким образом показания внутренних водяных часов транслировались горожанам. Предположительно для этого требовалось заходить внутрь постройки. Настенные солнечные часы на каждой из восьми граней были индивидуально скорректированы с учётом изменения угла падения прямых солнечных лучей в течение суток. Ещё один прибор для измерения времени по тени располагался на южной пристройке, остатки его разметки прослеживаются в XXI веке.

Бронзовые гномоны полностью утрачены, однако в стенах сохранились пазы для их крепления, в которых ныне установлены современные реплики. Высеченные на мраморе линии делений изначально были акцентированы краской для более чёткого визуального восприятия. Древние греки делили световой день на двенадцать равных «часов» независимо от времени года, из-за чего продолжительность часа менялась в зависимости от сезона. На восточной и западной гранях выгравировано по четыре линии (для утренних и вечерних часов соответственно), тогда как на южной стороне их насчитывается восемь.

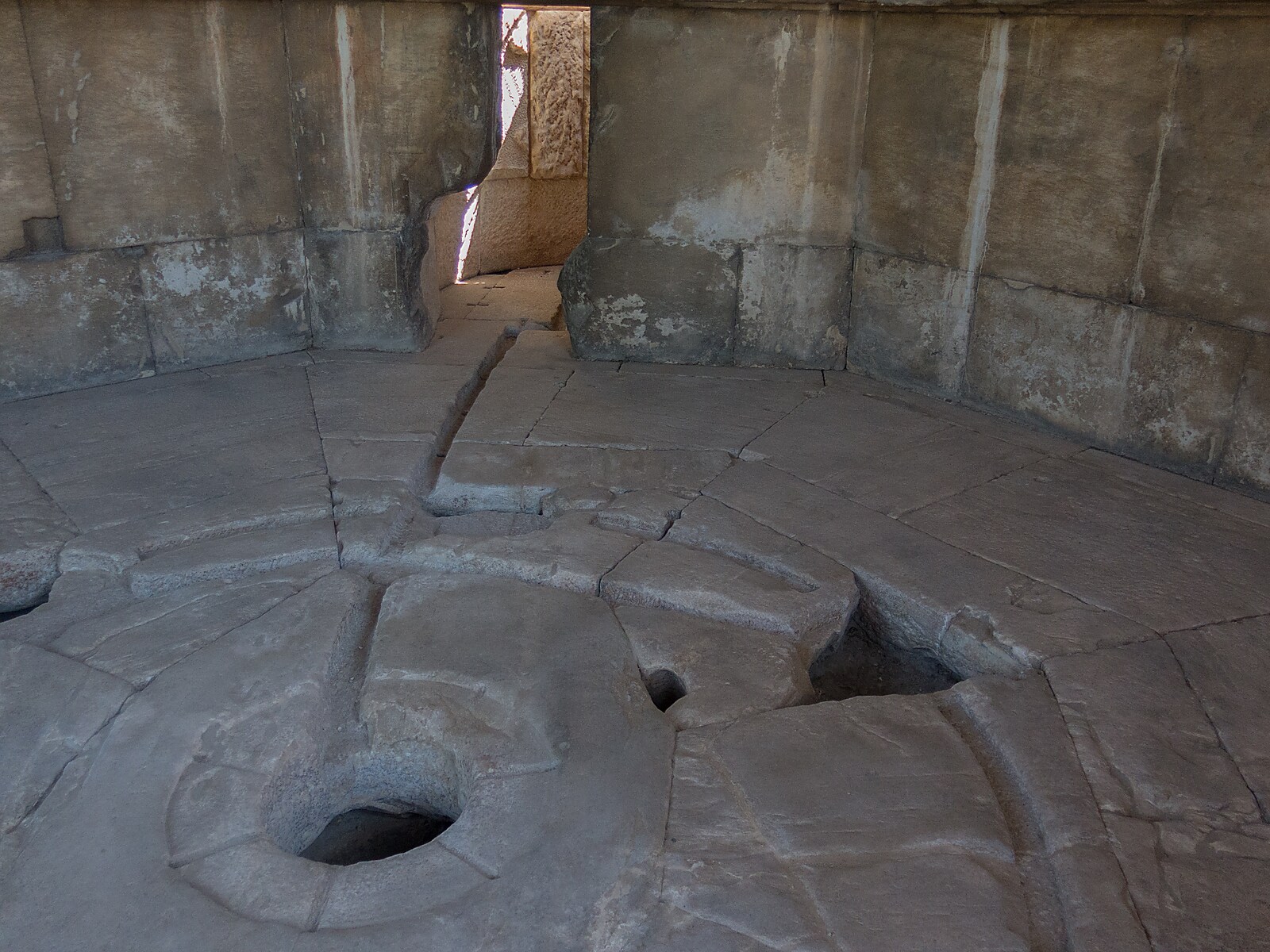

Задняя башня служила резервуаром для воды, которая поступала из источника Клепсидра на Афинском Акрополе. Система клапанов обеспечивала подачу воды в часовой механизм через канал в полу, который, вероятно, разветвлялся на два дополнительных боковых рукава. Центральный механизм был окружён круглыми перилами, которые были установлены в сохранившихся углублениях в полу. Судя по всему, вокруг часов можно было обойти и рассмотреть их со всех сторон. Предпринимались различные попытки на бумаге воссоздать принцип работы часов, но он до сих пор не установлен^[2].

Существует гипотеза, что в постройке находились астрономические часы, отображавшие календарные циклы и траектории движения основных созвездий. К этому типу относится Антикитерский механизм — единственный частично сохранившийся древнегреческий часовой механизм, найденный на затонувшем корабле. На крыше сохранились следы синей краски, и, возможно, она каким-то образом изображала небо или служила своего рода планетарием. В первоначальном здании не было окон, а внешняя резьба отличается от внутренней для формирования гладкого пологого купола^[2].

Позже водопровод был переоборудован: вместо подземных труб был проложен небольшой акведук, последний участок которого частично сохранился рядом с башней. Возможно, именно тогда был добавлен большой, слегка изогнутый канал в полу, ведущий от резервуара в башне к центральному отверстию^[17].

У древних греков долгое время существовали различные теории о количестве классических ветров, но к эллинистическому периоду общепринятым было число восемь. Анемои (божества ветров) имели личные имена и почитались в качестве второстепенных богов. На монументальных рельефах каждый ветер охарактеризован через атрибуты, символизирующие приносимые им погодные явления (зачастую высыпающиеся из сосудов), плотность одежды, а также через особенности телосложения и выражения лица. Все они изображены в антропоморфном мужском облике с большими крыльями, но имеют разный возраст. Данный цикл представляет собой крупнейшее из известных в античном искусстве изображений ветров^[18].

Первоначально рельефы были полихромными и дополнялись накладными деталями из других материалов, предположительно из бронзы. Имена божеств высечены непосредственно над фигурами; их чтение с земли затруднено, так как надписи перекрыты современным металлическим тросом.

Графические материалы, воспроизводящие рельефы фриза, вошли в первый том фундаментального труда The Antiquities of Athens (Лондон, 1762 г.). Башня Ветров стала одним из пяти древнегреческих памятников, получивших монографическое описание в этом издании. Сооружение было детально обследовано и зарисовано Джеймсом «Афинским» Стюартом и Николасом Реветтом в ходе экспедиции 1751—1754 годов, а гравюры выполнены в Лондоне Джеймсом Базиром (впоследствии ставшим учителем Уильяма Блейка). На листах рельефы запечатлены со значительной степенью художественной идеализации, но стоит понимать, что они отображают состояние памятника до воздействия на него выветривания и других природных факторов за последующие 250 лет^[19].

Рельеф	Ветер	Стюарт и Реветт, 1762[19]	Описание, 1762[19]	Направление (откуда)	Атрибут/ Описание
	Нот		Нот, южный ветер; знойный и очень влажный…	Юг	Перевёрнутая амфора, символизирующая дождь.
	Липс		Липс, юго-западный ветер; дует прямо через Саронический залив…	Юго-запад	Босоногий, с кормой или рулём корабля, что символизирует кораблекрушения или «обещает попутный ветер».
	Зефир		Зефир, западный ветер; летом приносит очень душную погоду, но весной он приятный, тёплый и благоприятный…	Запад	Босоногий, с плащом, полным распускающихся цветов.
	Скирон		Скирон, северо-западный ветер; самый сухой из всех, что дуют в Афинах…	Северо-запад	Перевёрнутый бронзовый горшок, полный раскалённых углей и золы, возможно, символизирует лесные пожары.
	Борей		Борей, северный ветер; холодный, свирепый и бурный…	Север	Тёплая зимняя одежда и морская раковина, возможно, символизирующие его вой.
	Кекий		Кекий, северо-восточный ветер; облачный, влажный и холодный; сопровождается снегом, а в некоторые сезоны — градом…	Северо-восток	Щит, защищающий от града.
	Афелий		Афелий, восточный ветер; приносит постепенный мягкий дождь и очень благоприятен для растительности.	Восток	Плащ, наполненный фруктами и зерном.
	Эвр		Эвр, юго-восточный ветер; в Афинах он знойный и мрачный, приносит много дождей…	Юго-восток	Одет в большой плащ.

Согласно свидетельствам Витрувия и Варрона, автором проекта Башни Ветров являлся астроном Андроник из Кирра^[20]. О его биографии известно мало. Неизвестно, происходил ли он из Кирра в Македонии или из одноимённого крупного города государства Селевкидов на Евфрате^[9]. Судя по стилю скульптур, башня была построена примерно в 50 году до н. э., незадолго до её упоминания в римских трактатах. Согласно альтернативной гипотезе, возведение башни являлось частью меценатской деятельности пергамского царя Аттала II (ум. 131 г. до н. э.), ранее подарившего городу стою Аттала. В рамках этой версии башня была возведена значительно раньше остального ансамбля Римского форума, и это объяснило бы, как финансировалось столь дорогостоящее строительство^[5].

Если общепринятая датировка верна, то башня была частью Афин, восстановленных после того, как в 86 году до н. э. римские легионы под предводительством Суллы практически сравняли город с землёй в ходе осады Афин и Пирея во время Первой Митридатовой войны^[21].

Судя по кресту на внутренней стене и следам росписи, здание, вероятно, использовалось как мартириум в честь апостола, христианский храм либо баптистерий^[22]. К началу османского владычества постройка оказалась засыпана грунтом почти на половину своей высоты. Свидетельства этого периода сохранились в интерьере башни, где на стенах видны турецкие надписи. В XIX веке здание было полностью раскопано Археологическим обществом Афин. Распространённое в популярной литературе утверждение о том, что в Башне Ветров располагался афинский монастырь мевлевитов или его ритуальный зал, а остальные здания, принадлежавшие монастырю, располагались вокруг него, неверно. Сооружение было преобразовано в текке (обитель) суфийского ордена Кадирийя в период между 1749 и 1751 годами. Дервиши использовали здание для проведения своих ритуалов на протяжении 70 лет — с 1751 по 1821 год — и покинули его после начала Греческой революции 1821 года^[23].

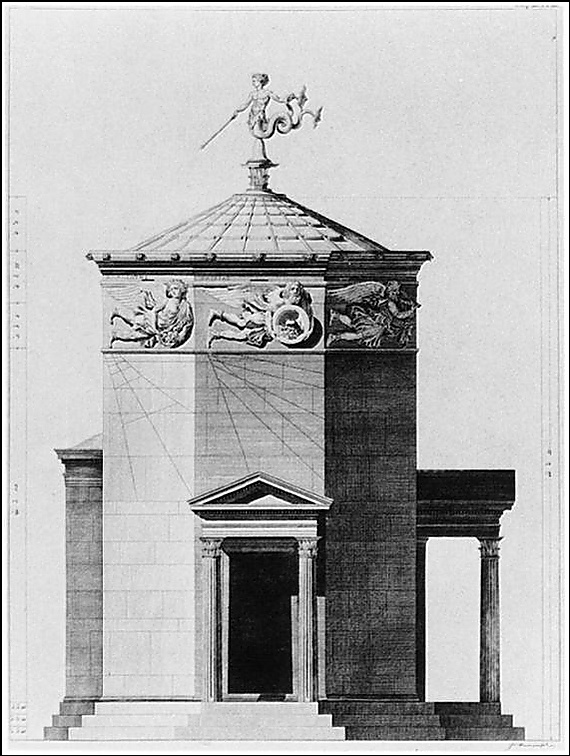

За пределами Греции это здание стало более известным после 1762 года, когда в Лондоне в первом томе The Antiquities of Athens, было опубликовано его описание и несколько тщательно выполненных гравюр с обмерами. Башню исследовали Джеймс «Афинянин» Стюарт и Николас Реветт во время экспедиции 1751—1754 годов. Когда они осматривали башню, дервиши работали на деревянном полу, уложенном поверх обломков древнего пола, который Стюарт и Реветт смогли временно убрать. Суфийская община высекла в южной стене михраб, основание которого расположено чуть выше нижнего интерьерного карниза, что соответствовало уровню их деревянного пола^[23].

К середине XIX века, судя по изображениям и ранним фотографиям, культурный слой вокруг здания поднялся на несколько метров, и попасть внутрь можно было только через траншею. В конце XIX и XX веках прилегающую территорию расчистили от современных построек и провели раскопки, восстановив первоначальный уровень земли вокруг большей части здания.

В период с 2014 по 2016 год Эфорат древностей города Афины провёл комплексные реставрационные работы, очистку и консервацию сооружения^[24].

Наиболее известным древним восьмиугольным сооружением являлся Александрийский (Фаросский) маяк — одно из Семи чудес древнего мира, частично сохранявшееся на протяжении длительного времени и задокументированное исламскими авторами. Изначально он имел квадратную форму, но в центре располагалась восьмиугольная секция, а над ней — круглая. Восьмиугольный средний ярус маяка по своим масштабам значительно превосходил афинскую постройку, однако Башня Ветров, по-видимому, вызывала у античных путешественников прямые ассоциации с Александрийским маяком. Александрийский маяк также был декорирован изваяниями тритонов (которые обычно изображались на монетах) в верхней части восьмиугольного яруса (предположительно, по одной фигуре на каждой из восьми граней). Неизвестно, был ли он ориентирован по сторонам света, были ли на нём солнечные часы, флюгер или часы.^[25].

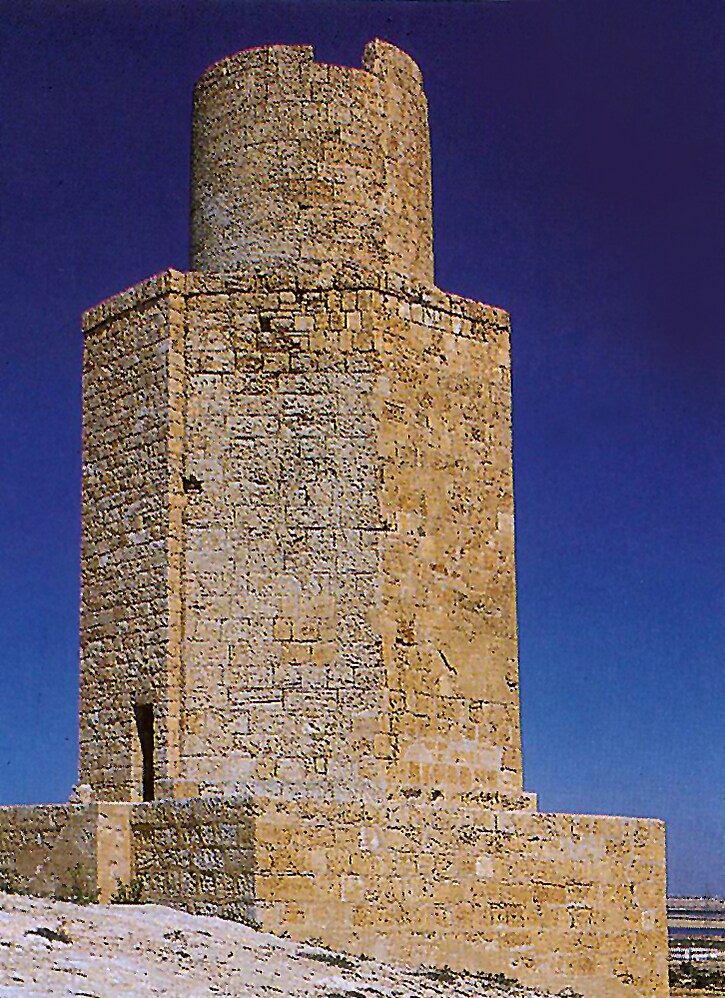

Возведение Александрийского маяка датируется III веком до н. э. (около 270 года до н. э.)^[9]. К этому же периоду относится и значительно меньший по размеру мавзолей, расположенный на египетском побережье в Абусире. Он представляет собой уменьшенную копию маяка и состоит из квадратных, восьмиугольных и круглых секций, хотя и с другими пропорциями.

Проект Башни Ветров послужил прототипом (зачастую в свободной интерпретации) для ряда сооружений Нового и Новейшего времени, причём уменьшенная реплика афинской постройки нередко использовалась в качестве бельведера на кровле более крупных зданий. К числу таких объектов относятся:

• Башня Ветров (XVIII век) — завершающий элемент здания обсерватории Рэдклиффа в Оксфорде (Англия).

• Храм Ветров (XVIII век) — павильон на территории усадьбы Маунт-Стюарт близ Ньютаунардса (Северная Ирландия), спроектированный Джеймсом Стюартом, который ранее исследовал и опубликовал обмеры оригинального афинского памятника^[26].
• Церковь Святого Панкратия (1822 год) — храм в лондонском районе Юстон, возведённый по проекту Уильяма Инвуда и его сына Генри Уильяма Инвуда. Это знаковое сооружение в стиле неоклассицизм примечательно двумя портиками с кариатидами и колокольней.
• Обсерватория Дэниела С. Шанка (1865 год) — одна из старейших астрономических обсерваторий США при Ратгерском университете в Нью-Брансуике (штат Нью-Джерси).
• Мавзолей Панагиса Валлианоса (XIX век) — усыпальница основателя Национальной библиотеки Греции на кладбище Вест-Норвуд в Лондоне.
• Башня Марзокко (Torre del Marzocco, XV век) — монументальное сооружение в Ливорно.
• Колокольня церкви Святого Луки (XIX век) — пристройка храма в лондонском районе Вест-Норвуд, спроектированная Фрэнсисом Октавиусом Бедфордом после его исследовательской поездки в Афины по гранту Общества дилетантов около 1810 года.
• Башня Ветров в Севастополе (1849 год) — вентиляционная постройка для морской библиотеки в Севастополе.
• Храм Карнаби (1770 год) — декоративное сооружение недалеко от Карнаби в Восточном райдинге Йоркшира.
• Здание Мейтленд-Робинсон (1992 год) — корпус в Даунинг-колледже (Кембридж), спроектированный Куинланом Терри.
• «Башня Шторма» (1835 год) — береговое сооружение в Буде (графство Корнуолл), созданное по проекту Джорджа Уайтвика.
• Мемориал «Храм Победы» (Tempio della Vittoria, 1930 год) — монументальный комплекс в Милане, посвящённый павшим в Первой мировой войне, верхний ярус которого выполнен в виде Башни Ветров (расположен рядом с базиликой Сант-Амброджио).

• Часовня американского кладбища «Фландерс-Филд» (1930 год) — мемориальное здание в городе Варегем (Бельгия), возведённое по проекту Поля Кре^[27].
• Дымовая труба «Четыре ветра» (1894 год) — кирпичное инженерное сооружение бывшей гидроэлектростанции рядом с гаванью Глазго в Принс-Доке.
• Храм Ветров (конец XVIII века) — парковый павильон в Уэст-Уиком-парке в Бакингемшире.
• Капитолий штата Теннесси (XIX век) — башня с колоколом на вершине правительственного здания в Нашвилле, созданная по мотивам Башни Ветров. Скульптура была создана художником Полом Хармоном и изображает восемь ангельских фигур, символизирующих основные музыкальные жанры штата Теннесси^[28].
